Oprawa najazdowa DORYT OGR50 Bemko
Okrągła oprawa do zabudowy w gruncie, na gniazdo GU10, wytrzymuje najazd do 2000 kg.
IP67 • IK08 • GU10 max 50 W • okrągła
Kod producenta: C42-OGR50 | EAN: 5908311364215

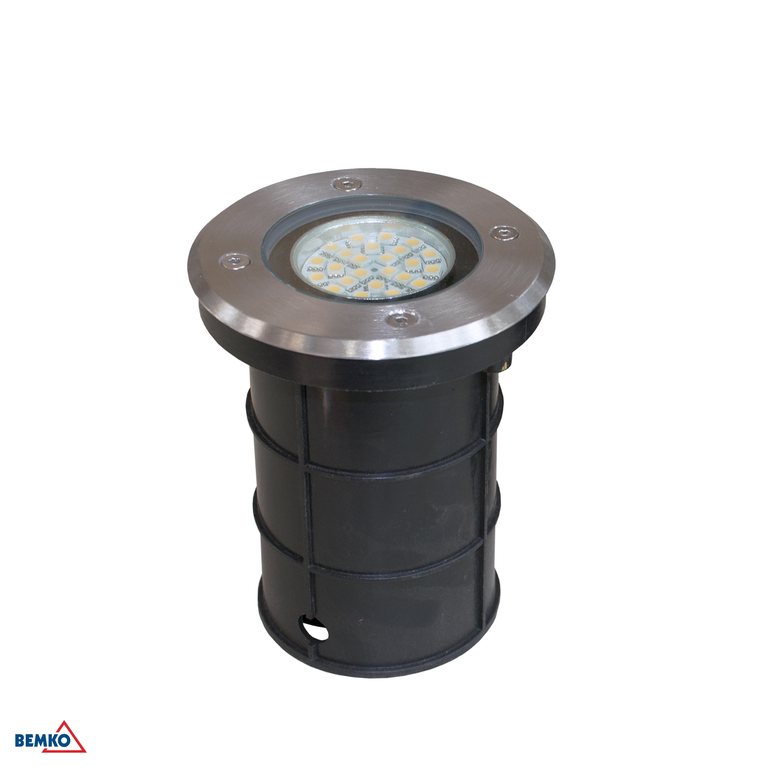

Oprawa najazdowa Bemko DORYT OGR50 (C42-OGR50) to okrągła oprawa do zabudowy w gruncie, z gniazdem GU10 na żarówkę o mocy do 50 W, dobieraną osobno. Płyta ze szczotkowanej stali nierdzewnej i korpus z tworzywa sztucznego mają stopień szczelności IP67 i odporność mechaniczną IK08. Konstrukcja wytrzymuje obciążenie do 2000 kg, a dławnice w korpusie pozwalają poprowadzić zasilanie przelotowo do kolejnej oprawy. Od kwadratowego wariantu OGS50 różni się wyłącznie kształtem płyty — reszta parametrów jest wspólna.
Okrągła płyta, Ø 110 mm
Pasuje do okrągłego otworu w nawierzchni — tam, gdzie kwadratowa ramka wystawałaby poza krawędź wywiercenia.
Wytrzymuje najazd do 2000 kg
Maksymalny nacisk to 2 tony, więc oprawę można zabudować w podjeździe, nie tylko w trawniku.
IP67 i IK08
Stopień IP67 chroni przed czasowym zanurzeniem w wodzie, IK08 — przed uderzeniami na poziomie gruntu.
Dławnice do zasilania przelotowego
Kolejną oprawę tej samej linii podłącza się bez osobnego kabla od rozdzielni.
Zastosowanie
Gdzie montuje się taką oprawę
Wokół drzew, kolumn i murków
Okrągły kształt płyty naturalnie wpisuje się w okrągły otwór wiercony pod pień drzewa albo słup.
Podjazdy i miejsca postojowe
Obciążenie do 2000 kg pozwala zabudować oprawę w nawierzchni, po której jeździ samochód.
Kilka opraw na jednej linii
Dławnice przelotowe pozwalają połączyć kolejne oprawy szeregowo, jednym obwodem.
Montaż
Kształt płyty, wymiary i obciążenie
Okrągła płyta 110 mm
Górna płyta ma średnicę 110 mm, wysokość całej oprawy to 140 mm. Poza kształtem płyty konstrukcja jest identyczna z kwadratowym wariantem OGS50.
Obciążenie i temperatura pracy
Maksymalny nacisk na oprawę to 2000 kg, a temperatura pracy mieści się w zakresie od −20 °C do +35 °C.
Momenty dokręcania
Śruby mocujące płytę dokręca się momentem od 12 Nm do 15 Nm, dławnicę kablową — 2,5 Nm. Zbyt mocno dokręcona dławnica może uszkodzić przewód, zbyt słabo dokręcona nie zapewni szczelności IP67.
Zasilanie
Podłączenie i przewód
Napięcie 230 V, klasa I
Oprawa pracuje przy napięciu 230 V, 50 Hz, w klasie ochronności I — wymaga podłączenia przewodu ochronnego.
Przewód H05RN-F
Do podłączenia służy przewód H05RN-F(OW) 3×1,5 mm², przeznaczony do pracy w wilgotnym gruncie. Dedykowanym źródłem światła do tej oprawy jest SLB-GU10.

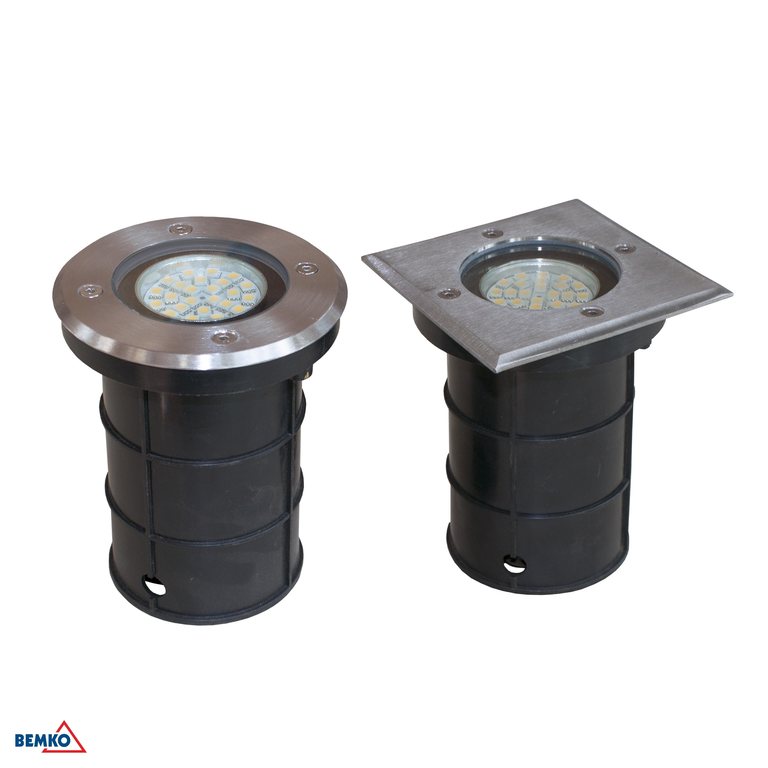

Ta sama konstrukcja, inny kształt płyty. Do kwadratowego otworu w nawierzchni pasuje Oprawa najazdowa DORYT OGS50 (C42-OGS50), a tam, gdzie światło ma być skierowane na bok zamiast prosto w górę, sprawdzi się Oprawa najazdowa DORYT OGN50 (C42-OGN50) z nakładką przeciwolśnieniową.
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE ma numer C560/2019 i potwierdza spełnienie dyrektyw 2014/35/UE (LVD), 2011/65/UE (RoHS) oraz 874/2012 o etykietowaniu energetycznym opraw, ocenione według norm PN-EN 60598-1:2015-04 i PN-EN 60598-2-13:2007. Deklaracja obejmuje razem trzy warianty serii DORYT: OGR50, OGS50 i OGN50.
Specyfikacja
Parametry techniczne
- Marka
- Bemko
- Kolor
- Srebrny
- Kształt
- Okrągły
- Materiał
- Tworzywo sztuczne, stal nierdzewna (szczotkowana), szkło hartowane
- Klosz
- Szklany
- Szerokość
- 110 mm
- Długość
- 110 mm
- Wysokość
- 140 mm
- Sposób montażu
- Podgruntowy (najazdowy)
- Maksymalne obciążenie
- 2000 kg
- Rodzaj gwintu
- GU10
- Max. moc źródła
- 1 × maks. 50 W (brak w zestawie, dedykowane SLB-GU10)
- Napięcie znamionowe
- 230 V, 50 Hz
- Klasa ochronności
- I
- Stopień szczelności
- IP67
- Stopień ochrony (IK)
- IK08
- Temperatura pracy
- −20 °C do +35 °C
- Minimalna odległość od oświetlanego obiektu
- 0,5 m
- Przewód zasilający
- H05RN-F(OW) 3×1,5 mm²
- Moment dokręcania śrub montażowych
- 12–15 Nm (obudowa), 2,5 Nm (dławnica)
- Gwarancja
- 3 lata
