Opis

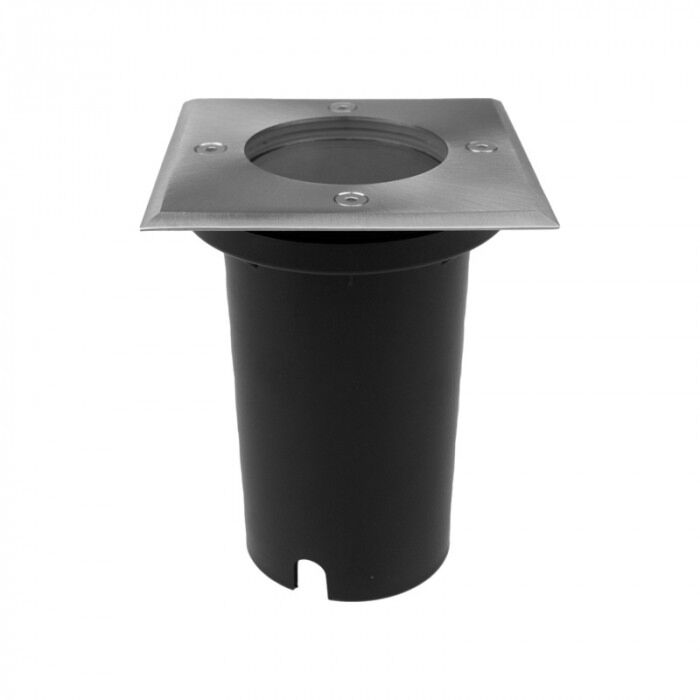

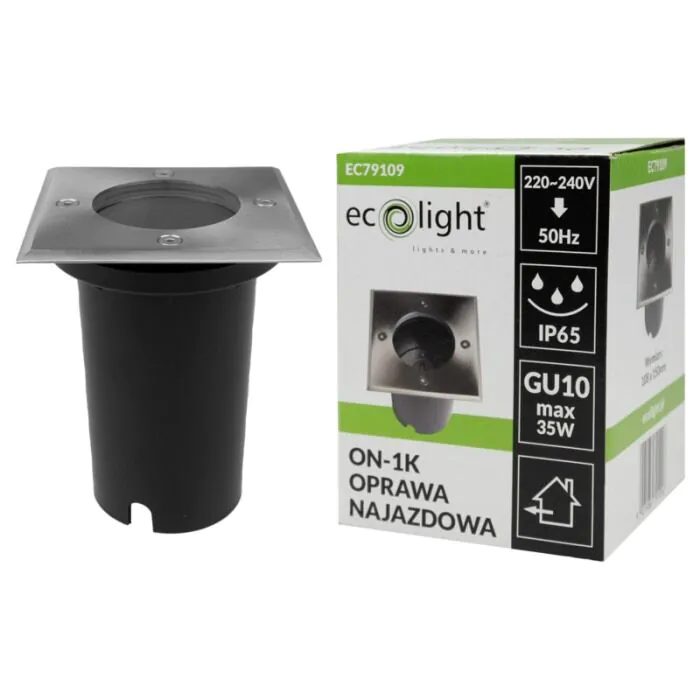

Oprawa najazdowa kwadrat ON-1K Eco Light
Wpuszczana oprawa gruntowa pod żarówkę GU10, w kwadratowej ramce dobranej do kostki brukowej ułożonej w regularną siatkę.
GU10 • max. 35 W • IP67 • Inox
Kod producenta: EC79109 | EAN: 5901986791096
Oprawa najazdowa Eco Light ON-1K (EC79109) ma kwadratową ramkę o boku 108 mm, którą wpuszcza się w nawierzchnię tak, że na powierzchni zostaje tylko stalowa ramka z kloszem. Gniazdo GU10 przyjmuje żarówkę o mocy do 35 W; żarówka nie jest częścią zestawu. Do zasilania 230 V podłącza się ją na stałe, bez czujnika ruchu i bez własnego włącznika: obwodem, do którego trafia, steruje instalacja budynku. Klosz ma stopień ochrony IP67, czyli wytrzymuje deszcz i chwilowe stanie w wodzie, co ma znaczenie dla oprawy leżącej płasko w nawierzchni. Oprawa nadaje się zarówno na zewnątrz, jak i wewnątrz budynku.
Żarówkę GU10 dobierasz osobno
Limit mocy to 35 W. Zestaw obejmuje samą oprawę, bez żarówki.
Podłączona na stałe, bez czujnika
Nie ma tu ani czujnika ruchu, ani przełącznika na obudowie. O załączeniu decyduje instalacja, do której oprawa jest podpięta.
IP67 na wodę stojącą
Klosz wytrzymuje deszcz i chwilowe zalanie, na przykład kałużę stojącą po ulewie.
Kwadratowa ramka, 108 × 108 mm

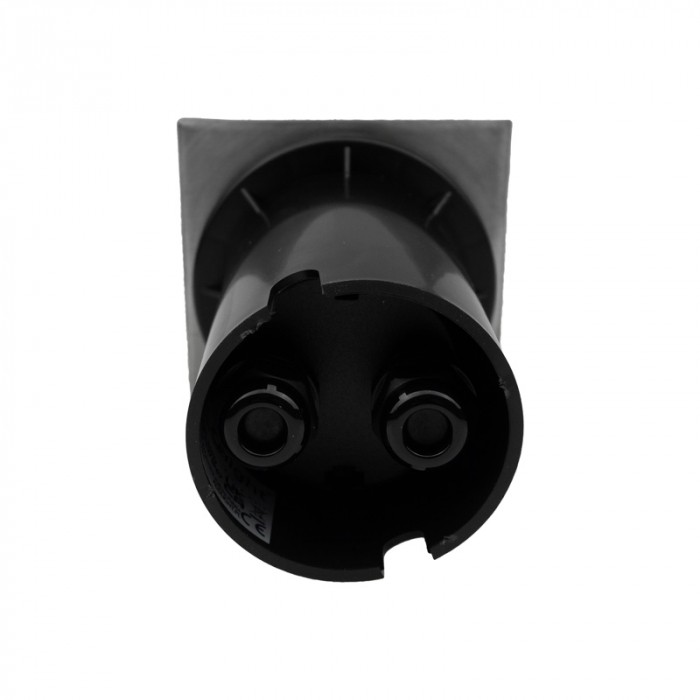

Tuleja ma 150 mm głębokości i chowa się w podłożu. Na wierzchu widać tylko kwadratową ramkę ze stali.
Zastosowanie
Gdzie sprawdzi się taka oprawa
Kostka brukowa w regularnej siatce
Kwadratowa ramka lepiej komponuje się z prostokątnym wzorem kostki brukowej czy płyt betonowych niż okrągła.
Wewnątrz i na zewnątrz
Producent dopuszcza montaż zarówno w pomieszczeniach, jak i na zewnątrz budynku, np. w podłodze holu wejściowego.
Element większej instalacji
Bez czujnika i pilota oprawa włącza się razem z całym obwodem, więc pasuje do rzędu kilku identycznych opraw sterowanych jednym przełącznikiem.
Źródło światła
Gniazdo GU10
Limit mocy 35 W

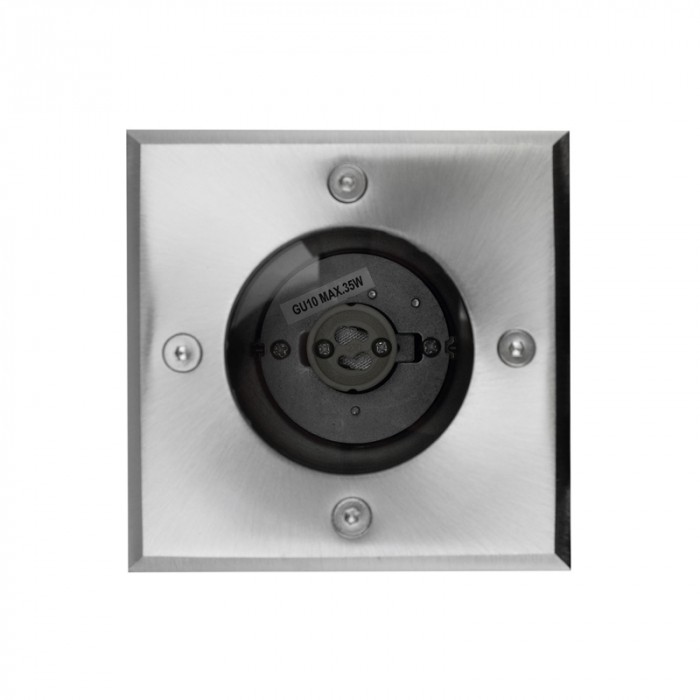

Nadruk na gnieździe wewnątrz oprawy podaje wprost dopuszczalną moc żarówki GU10: 35 W. Producent nie dołącza żarówki, więc trzeba ją dobrać osobno.
Wymiana
Cztery śruby w rogach ramki trzeba odkręcić, żeby zdjąć klosz i dostać się do gniazda. Dopiero wtedy wolno wymieniać żarówkę, przy odłączonym zasilaniu.
Montaż
Osadzenie w nawierzchni
Etap budowy, nie gotowa nawierzchnia
Instrukcja producenta pokazuje osadzenie tulei w otworze przygotowanym w betonowej podbudowie, jeszcze przed ułożeniem wierzchniej warstwy kostki czy płyt.
Podłączenie
Przewody podpina się do zacisków L (brązowy), N (niebieski) oraz uziemienia (zielono-żółty), przy odłączonym zasilaniu. Instrukcja zaleca, żeby montaż wykonała osoba z uprawnieniami elektrycznymi.
Do nawierzchni ułożonej z okrągłych elementów albo bez regularnego wzoru lepiej pasuje okrągły kształt tej samej serii: Oprawa najazdowa okrągła ON-1O (EC79108), o identycznych parametrach elektrycznych i tej samej wysokości osadzenia.
Dokumentacja
Dokumenty producenta
Deklaracja zgodności nr S.CE/PL/29/04/2026 obejmuje dyrektywy RoHS 2011/65/UE, LVD 2014/35/UE i EMC 2014/30/UE, a producent ocenił wyrób między innymi według norm EN 55015:2019+A11:2020 oraz EN 62493:2015+A1:2022. Deklaracja obejmuje razem 32 kody opraw, w tym EC79109.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Kształt
- Kwadrat
- Gniazdo źródła światła
- GU10
- Maksymalna moc źródeł światła
- 35 W
- Źródło światła
- 1 × GU10 (brak w zestawie)
- Napięcie zasilania
- 220–240 V, 50 Hz
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Stopień szczelności
- IP67
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Kolor
- Inox
- Klosz
- Przezroczyste
- Materiał
- Stal + PC
- Karton zbiorczy
- 20 szt.
- Szerokość
- 108 mm
- Długość
- 108 mm
- Głębokość osadzenia (wysokość)
- 150 mm
- Gwarancja
- 2 lata
