Opis

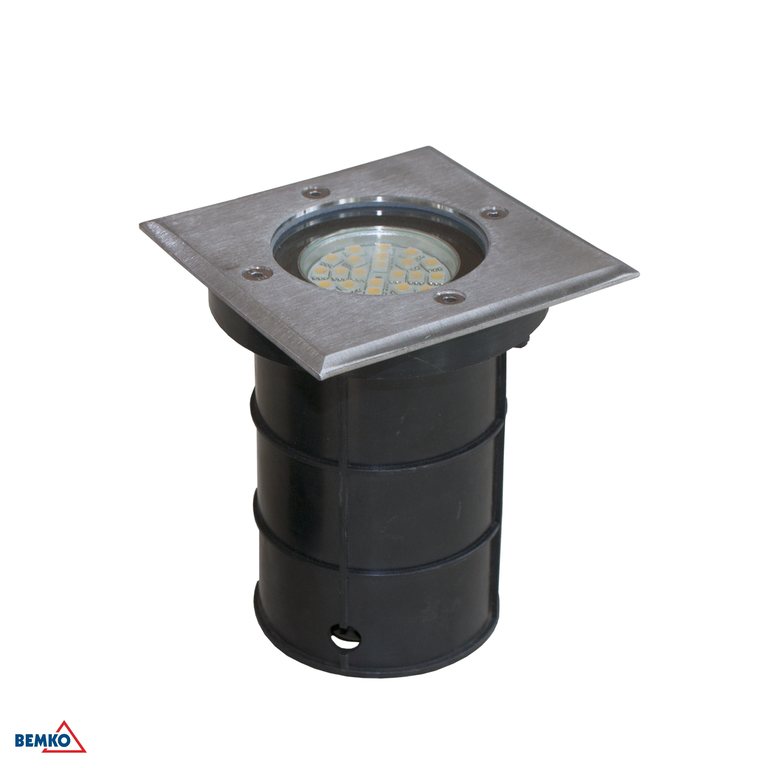

Oprawa najazdowa DORYT OGS50 Bemko
Kwadratowa oprawa do zabudowy w gruncie, na gniazdo GU10, wytrzymuje najazd do 2000 kg.
IP67 • IK08 • GU10 max 50 W • kwadratowa
Kod producenta: C42-OGS50 | EAN: 5908311364222
Oprawa najazdowa Bemko DORYT OGS50 (C42-OGS50) to kwadratowa oprawa do zabudowy w gruncie, z gniazdem GU10 na żarówkę o mocy do 50 W — źródło światła nie wchodzi w skład zestawu. Górna płyta ze szczotkowanej stali nierdzewnej i korpus z tworzywa sztucznego mają stopień szczelności IP67 i odporność mechaniczną IK08, a konstrukcja wytrzymuje obciążenie do 2000 kg, więc oprawę można zabudować w miejscu, po którym jeżdżą samochody. Dławnice w korpusie pozwalają poprowadzić zasilanie przelotowo do kolejnej oprawy tej samej linii.
Wytrzymuje najazd do 2000 kg
Maksymalny nacisk to 2 tony — oprawę można zabudować w nawierzchni podjazdu albo miejsca postojowego, nie tylko w trawniku.
Gniazdo GU10, max 50 W
Żarówkę dobiera się osobno. Producent poleca do tej oprawy dedykowane źródło SLB-GU10.
IP67 i IK08
Stopień IP67 chroni przed czasowym zanurzeniem w wodzie, a odporność IK08 — przed uderzeniami mechanicznymi na poziomie gruntu.
Dławnice do zasilania przelotowego
Przewód można poprowadzić przez oprawę dalej, do kolejnej — bez osobnego kabla od rozdzielni do każdej z nich.
Zastosowanie
Gdzie montuje się taką oprawę
Podjazdy i miejsca postojowe
Obciążenie do 2000 kg pozwala zabudować oprawę tam, gdzie regularnie staje albo przejeżdża samochód.
Podświetlenie elewacji i drzew od dołu
Światło skierowane pionowo w górę podkreśla fasadę, kolumnę albo pień drzewa. Minimalna odległość od oświetlanego obiektu to 0,5 m.
Kilka opraw na jednej linii
Dławnice przelotowe pozwalają połączyć kolejne oprawy szeregowo, bez prowadzenia osobnego przewodu do każdej z osobna.
Montaż
Zabudowa w gruncie i obciążenie
Obciążenie do 2000 kg
Maksymalny nacisk na oprawę wynosi 2 tony. Wartość dotyczy samej oprawy osadzonej zgodnie z instrukcją — nośność całej nawierzchni zależy też od podbudowy, w której jest zabudowana.
Wymiary i temperatura pracy
Górna płyta ma wymiary 110 × 110 mm, a wysokość całej oprawy to 140 mm. Temperatura pracy mieści się w zakresie od −20 °C do +35 °C.
Momenty dokręcania
Śruby mocujące płytę górną dokręca się momentem od 12 Nm do 15 Nm, a dławnicę kablową 2,5 Nm. Za mocno dokręcona dławnica może uszkodzić przewód, za słabo — nie zapewni szczelności IP67.
Zasilanie
Podłączenie i przewód
Napięcie 230 V
Oprawa pracuje przy napięciu 230 V, 50 Hz, klasa ochronności I — wymaga podłączenia przewodu ochronnego.
Przewód i zasilanie przelotowe
Do podłączenia służy przewód H05RN-F(OW) 3×1,5 mm², odporny na wilgoć i pracę w gruncie. Dławnice w korpusie przepuszczają zasilanie dalej, do kolejnej oprawy tej samej linii — nie trzeba prowadzić osobnego kabla od rozdzielni do każdej z nich.
Kwadratowy kształt płyty to jedyna różnica względem pozostałych wariantów serii DORYT — reszta konstrukcji, gniazdo GU10 i parametry są wspólne. Do okrągłych otworów montażowych pasuje Oprawa najazdowa DORYT OGR50 (C42-OGR50), a tam, gdzie światło ma być skierowane na bok, a nie prosto w górę, sprawdzi się Oprawa najazdowa DORYT OGN50 (C42-OGN50) z nakładką przeciwolśnieniową.
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE ma numer C560/2019 i potwierdza spełnienie dyrektyw 2014/35/UE (LVD), 2011/65/UE (RoHS) oraz 874/2012 o etykietowaniu energetycznym opraw, ocenione według norm PN-EN 60598-1:2015-04 i PN-EN 60598-2-13:2007. Deklaracja obejmuje razem trzy warianty serii DORYT: OGR50, OGS50 i OGN50.
Specyfikacja
Parametry techniczne
- Marka
- Bemko
- Kolor
- Srebrny
- Kształt
- Kwadratowy
- Materiał
- Tworzywo sztuczne, stal nierdzewna, szkło hartowane
- Klosz
- Szklany
- Szerokość
- 110 mm
- Długość
- 110 mm
- Wysokość
- 140 mm
- Sposób montażu
- Podgruntowy (najazdowy)
- Maksymalne obciążenie
- 2000 kg
- Trzonek
- GU10
- Max. moc źródła
- 1 × maks. 50 W (brak w zestawie)
- Napięcie znamionowe
- 230 V, 50 Hz
- Klasa ochronności
- I
- Stopień szczelności
- IP67
- Stopień ochrony (IK)
- IK08
- Temperatura pracy
- −20 °C do +35 °C
- Minimalna odległość od oświetlanego obiektu
- 0,5 m
- Przewód zasilający
- H05RN-F(OW) 3×1,5 mm²
- Moment dokręcania śrub montażowych
- 12–15 Nm (obudowa), 2,5 Nm (dławnica)
- Gwarancja
- 3 lata (36 miesięcy)
- Rodzaj produktu
- Bez etykiety
- Opakowanie
- 1 szt.
- Karton zbiorczy
- 20 szt.
- Paleta
- 500 szt.
