Opis
Oprawa najazdowa okrągła ON-1O Eco Light
Wpuszczana oprawa gruntowa pod żarówkę GU10, do zabudowy w tarasie, podjeździe czy chodniku, ze stalowym pierścieniem w płaszczyźnie nawierzchni.
GU10 • max. 35 W • IP67 • Inox
Kod producenta: EC79108 | EAN: 5901986791089

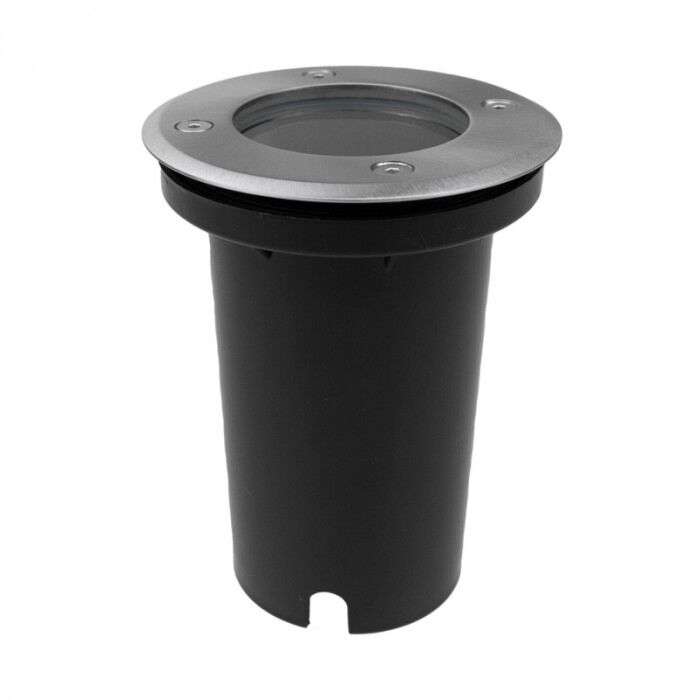

Oprawa najazdowa Eco Light ON-1O (EC79108) to okrągła oprawa gruntowa o średnicy 108 mm, wpuszczana w nawierzchnię tak, że na powierzchni zostaje tylko stalowy pierścień z kloszem. Pracuje pod żarówkę GU10 o mocy do 35 W, ale żarówka nie wchodzi w skład zestawu. Zasilana jest bezpośrednio z instalacji 230 V, na stałe podłączonym przewodem: nie ma czujnika ruchu ani własnego włącznika, więc załączanie odbywa się przełącznikiem w instalacji budynku. Stopień ochrony IP67 obejmuje czasowe zanurzenie, co ma znaczenie przy oprawie leżącej płasko w nawierzchni, na którą spływa i zbiera się deszczówka. Obudowa nadaje się zarówno na zewnątrz, jak i wewnątrz budynku.
Żarówka GU10 do kupienia osobno
Gniazdo GU10 przyjmuje żarówkę o mocy do 35 W. W zestawie jest sama oprawa, bez źródła światła.
Zasilanie na stałe, bez czujnika
Oprawa nie ma czujnika ruchu ani własnego włącznika. Załącza ją przełącznik w instalacji budynku, do którego jest podłączona na stałe.
IP67: wytrzymuje czasowe zalanie
Wyższy stopień niż zwykła odporność na deszcz, bo klosz wytrzyma też chwilowe stanie w wodzie, na przykład po ulewie.
Wpuszczana w płaszczyznę nawierzchni
Cała tuleja o głębokości 150 mm chowa się w podłożu. Na powierzchni widać tylko stalowy pierścień o średnicy 108 mm.
Zastosowanie
Gdzie sprawdzi się taka oprawa
Podświetlenie tarasu i podjazdu od dołu
Płaska, wpuszczana konstrukcja pasuje do kostki brukowej, desek tarasowych czy płyt chodnikowych, bez wystającej oprawy, o którą można się potknąć.
Wnętrze i zewnętrze budynku
Oprawa jest przeznaczona zarówno do użytku zewnętrznego, jak i wewnętrznego, więc sprawdzi się też na przykład w podłodze holu czy atrium.
Część większej instalacji oświetleniowej
Bez czujnika i pilota oprawa włącza się razem z resztą obwodu, do którego jest podłączona. Taki sposób sterowania pasuje do scenariuszy sterowanych centralnie, jednym przełącznikiem lub zegarem.
Źródło światła
Gniazdo GU10 i dobór żarówki
Moc i typ gniazda

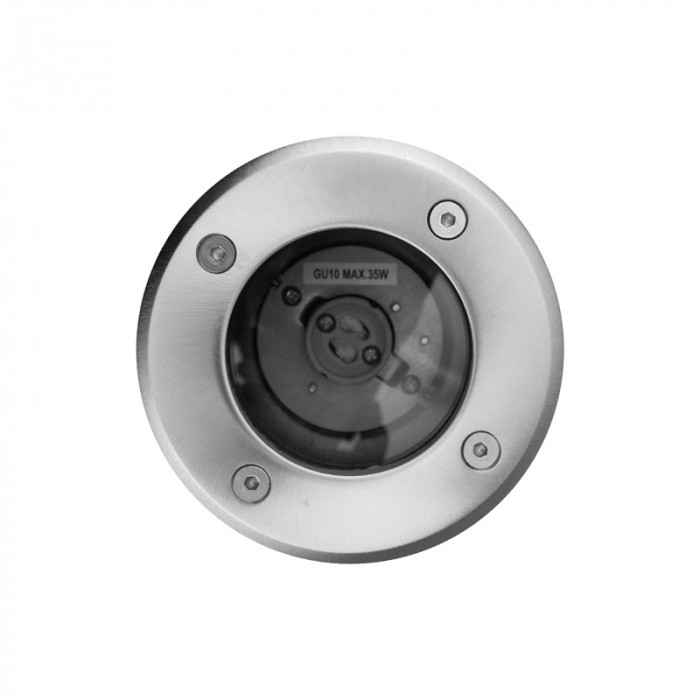

Gniazdo GU10 przyjmuje żarówkę o mocy do 35 W. Wartość jest wydrukowana wprost na obudowie gniazda. Producent nie dołącza żarówki do zestawu, więc trzeba dobrać ją osobno.
Wymiana
Żarówkę wkręca się po odkręceniu czterech śrub pierścienia i zdjęciu klosza, przy wcześniej odłączonym zasilaniu. Barwę światła i strumień świetlny ustala wybrana żarówka GU10, nie sama oprawa.
Montaż
Osadzenie w nawierzchni i podłączenie do sieci

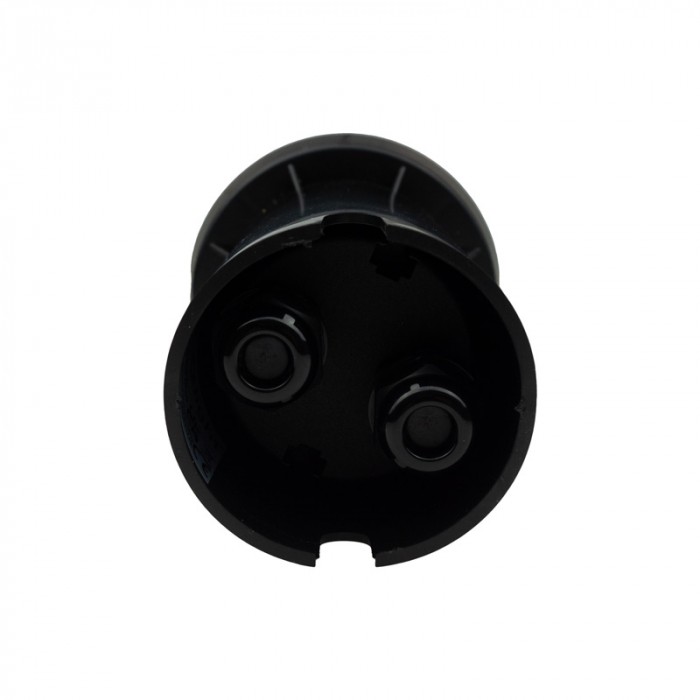

Osadzenie tulei
Instrukcja producenta pokazuje montaż tulei w otworze przygotowanym w betonowej podbudowie nawierzchni, jeszcze na etapie jej budowy. To nie jest oprawa, którą wbija się w gotowy trawnik.
Podłączenie elektryczne
Przewód podłącza się do zacisków oznaczonych L (brązowy), N (niebieski) i uziemienia (zielono-żółty), przy odłączonym zasilaniu. Instrukcja zaleca zlecenie montażu osobie z uprawnieniami elektrycznymi.
Do zabudowy w prostokątnej kostce brukowej lepiej pasuje kwadratowy kształt tej samej serii: Oprawa najazdowa kwadrat ON-1K (EC79109), o tych samych parametrach elektrycznych i tej samej wysokości.
Dokumentacja
Dokumenty producenta
Deklaracja zgodności nr S.CE/PL/29/04/2026 obejmuje dyrektywy RoHS 2011/65/UE, LVD 2014/35/UE i EMC 2014/30/UE, a producent ocenił wyrób między innymi według norm EN 55015:2019+A11:2020 oraz EN 62493:2015+A1:2022. Deklaracja obejmuje razem 32 kody opraw, w tym EC79108.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Kształt
- Okrąg
- Gniazdo źródła światła
- GU10
- Maksymalna moc źródeł światła
- 35 W
- Źródło światła
- 1 × GU10 (brak w zestawie)
- Napięcie zasilania
- 220–240 V, 50 Hz
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Stopień szczelności
- IP67
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Kolor
- Inox
- Klosz
- Przezroczyste
- Materiał
- Stal + PC
- Karton zbiorczy
- 20 szt.
- Średnica (szerokość)
- 108 mm
- Długość
- 108 mm
- Głębokość osadzenia (wysokość)
- 150 mm
- Gwarancja
- 2 lata
