Czujnik ruchu PIR 360° podtynkowy 1200W biały Bemko B50-SES04WH

Bemko SES

SES04WH

Podtynkowy czujnik ruchu PIR 360° do sufitu podwieszanego.

PIR • 360° • Ø6 m • 300 W LED • otwór Ø65 mm • IP20

Kod producenta: B50-SES04WH  |  EAN: 5900280901460

Czujnik ruchu Bemko SES04WH chowa się w suficie podwieszanym — od dołu widać tylko pierścień z soczewką. Montaż wygląda jak przy oprawie downlight: wycinasz otwór Ø65 mm, wkładasz czujnik, sprężyny dociskają go od spodu. Pole detekcji ma pełne 360°, a zasięg sięga Ø6 m przy temperaturze otoczenia poniżej 24 °C. Nazwa handlowa mówi o 1200 W, ale to obciążalność dla żarówek — przy oprawach LED i świetlówkach kompaktowych obowiązuje limit 300 W. Czas świecenia reguluje się płynnie od 10 sekund do 15 minut, licząc od ostatniego wykrytego ruchu.

Jak to działa

Czujnik PIR Bemko do sufitu podwieszanego

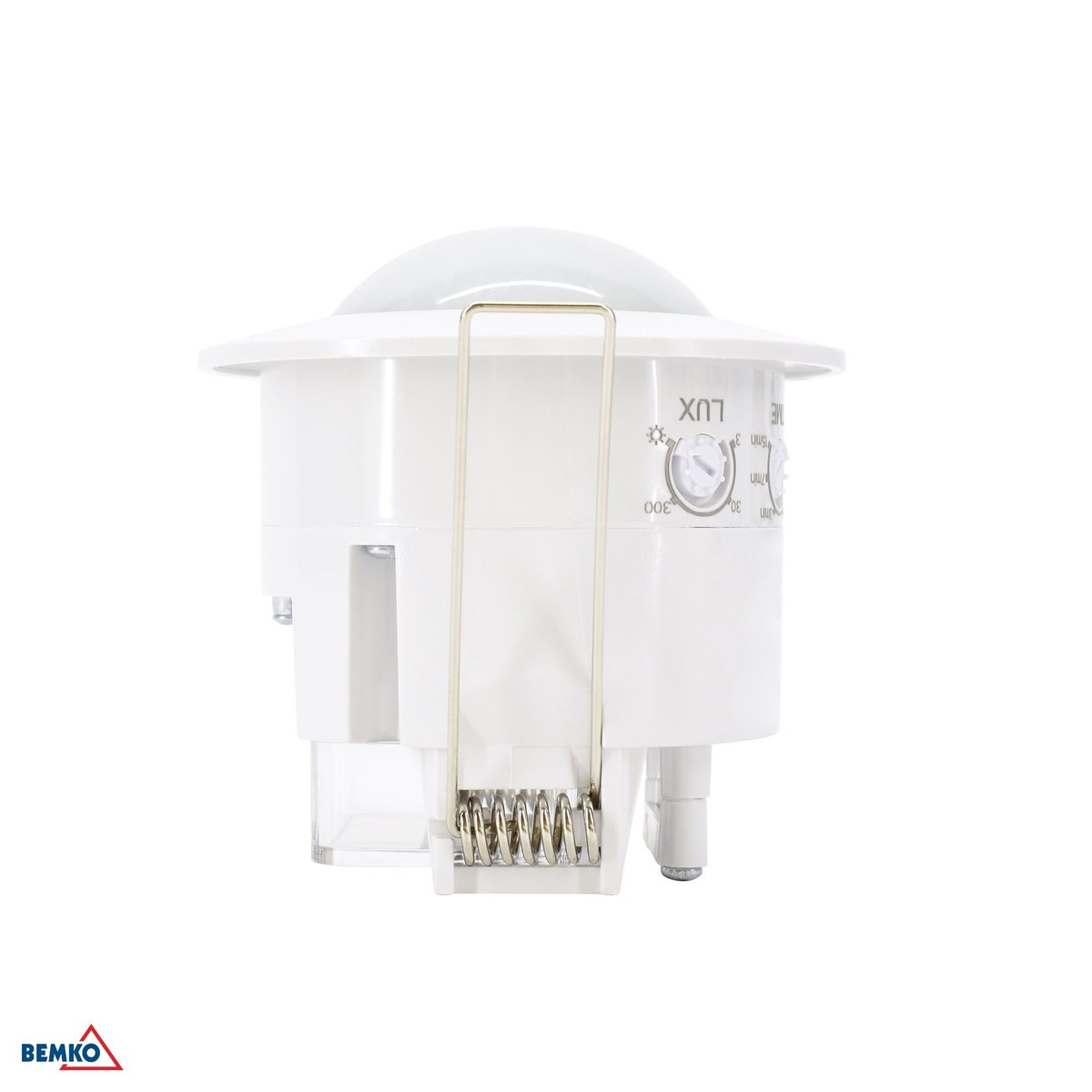

Sprężyny montażowe zamiast wkrętów

Czujnik wkłada się w wycięty otwór i puszcza — sprężyny dociskają go do płyty od spodu. Montaż jest identyczny jak przy oprawie downlight i zajmuje chwilę.

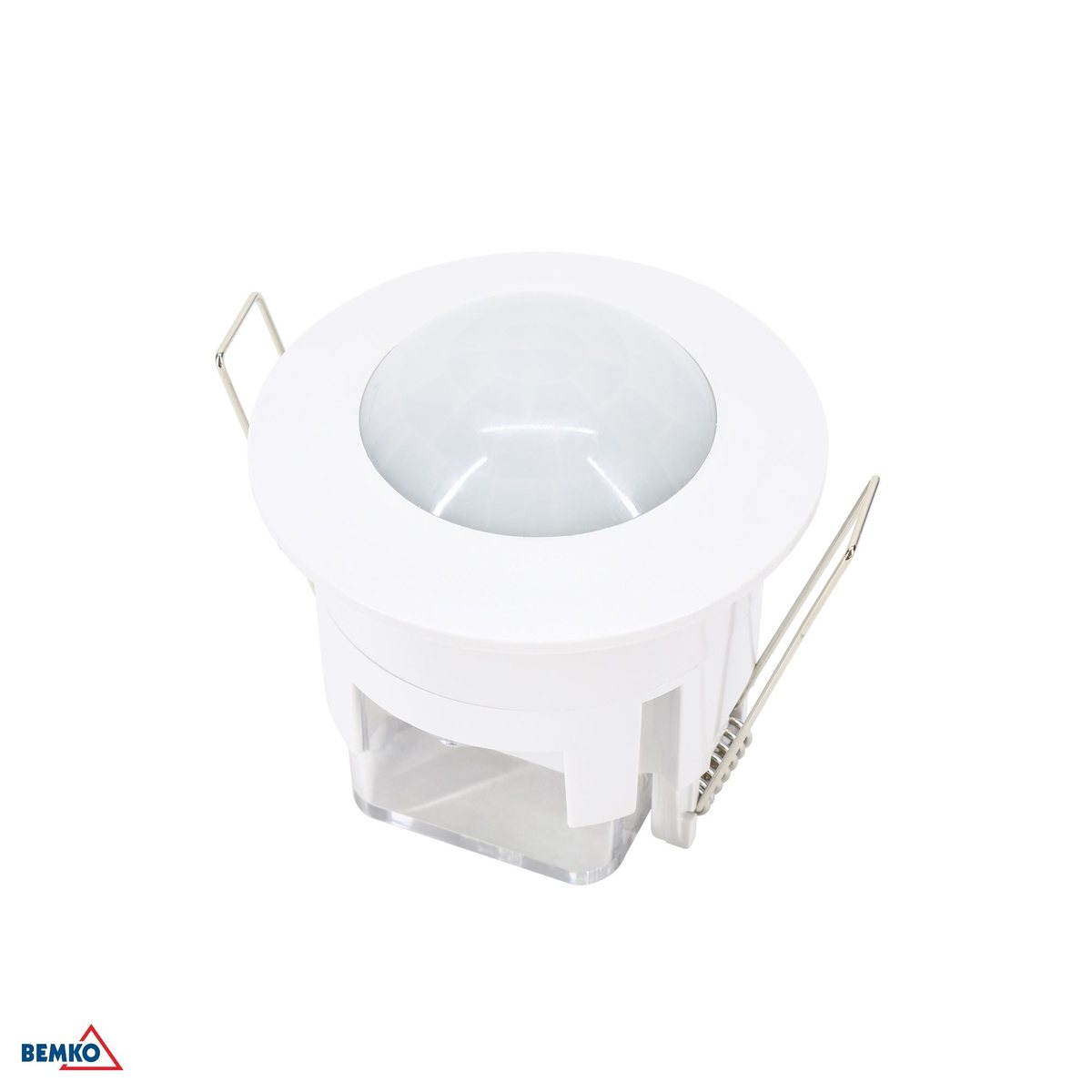

Widoczna zostaje sama soczewka

Cała elektronika chowa się nad sufitem. Od dołu widać płaski pierścień z okiem czujnika, więc w kasetonie albo w płycie g-k nie rzuca się w oczy.

Pełne 360° z punktu na środku pomieszczenia

Montaż sufitowy pozwala wykorzystać całe pole detekcji, bez martwej strefy za plecami czujnika — inaczej niż przy montażu ściennym.

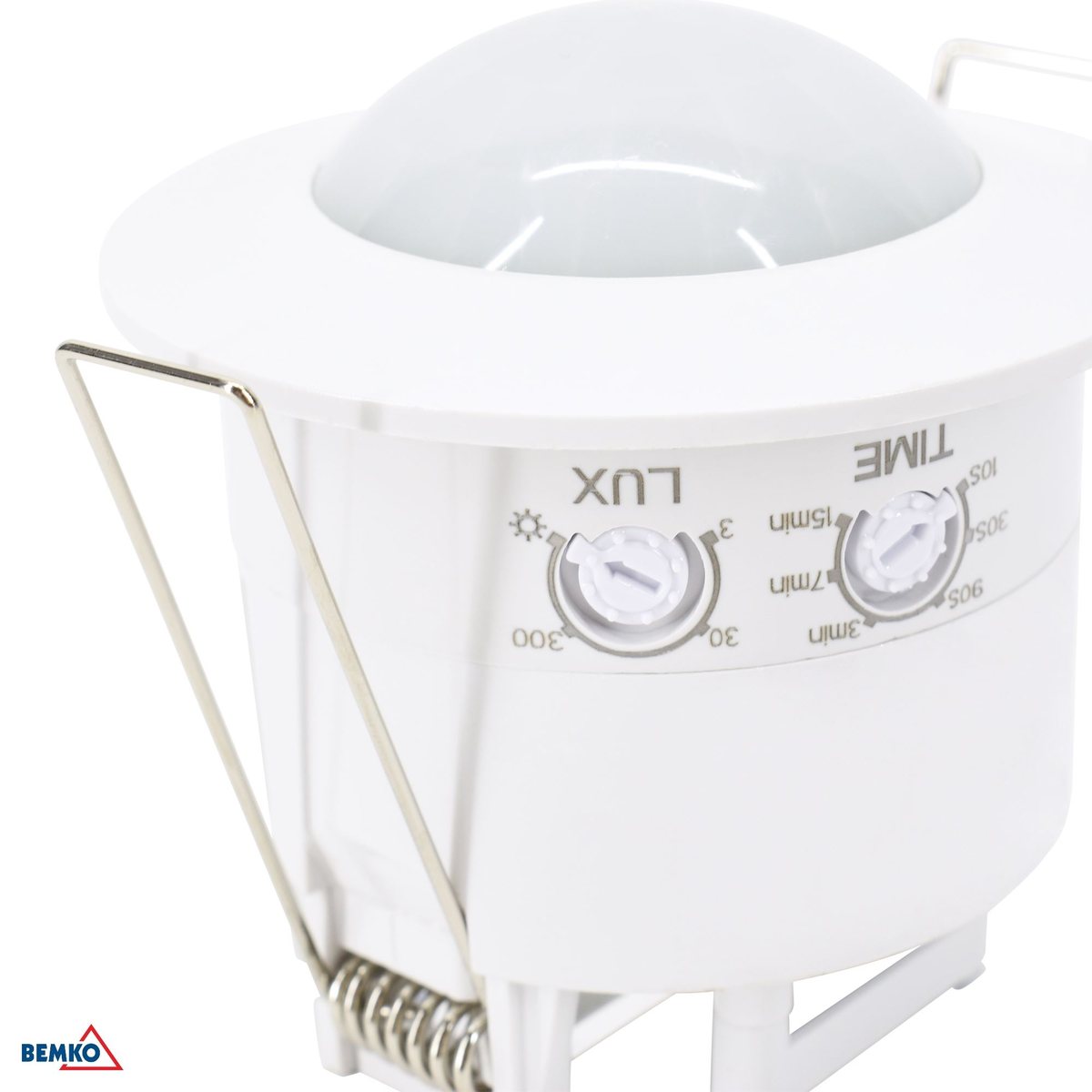

Regulacja TIME i LUX od spodu

Pokrętła są dostępne po zdjęciu pierścienia, bez wyciągania czujnika z sufitu.

Dobór wariantu

Który wariant SES04 wybrać

Oba czujniki montuje się identycznie i oba mają pełne 360°. Różnią się obciążalnością, zasięgiem, głębokością zabudowy i średnicą otworu — sprawdź te dwie ostatnie wartości, zanim wytniesz sufit.

Montaż

Co sprawdzić przed montażem

• Wymiary 75 × 75 × 60 mm, otwór montażowy Ø65 mm. Zmierz wolną przestrzeń nad sufitem — czujnik potrzebuje 60 mm głębokości.
• Zasilanie 230 V~ 50 Hz. Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
• Stopień szczelności IP20 — wyłącznie sucha wnętrzówka.
• Zalecana wysokość montażu 2,2–4 m.
• Mocowanie na sprężynach: wygnij uchwyty do góry, wsuń czujnik w otwór, puść.
• Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
• Próg zmierzchowy regulowany w zakresie 3–2000 lx.
• Zakres temperatury pracy od −20 °C do +40 °C, wilgotność względna do 93% RH.
• Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się czujnik podtynkowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów, instrukcja z pełną specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

PIR (podczerwień)

Napięcie zasilania

230 V~ 50 Hz

Moc

1200 W (lampy żarowe) / 300 W (lampy LED)

Obciążalność LED

300 W

Pole detekcji

360°

Zasięg detekcji

Ø6 m max (<24 °C)

Zalecana wysokość montażu

2,2 m ~ 4 m

Czas załączenia

10 s ±3 s ÷ 15 min ±2 min (regulacja płynna)

Próg zadziałania

<3-2000 lux (regulowany)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Sposób montażu

Podtynkowy

Wymiary otworów montażowych

fi65mm

Stopień szczelności

IP20

Klasa ochronności

II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Pobór mocy

0,5 W

Kolor

Biały

Długość

75 mm

Szerokość

75 mm

Wysokość

60 mm

Gwarancja

5 lat

Zanim wytniesz otwór, sprawdź dwie liczby: średnicę Ø65 mm i głębokość zabudowy 60 mm. Do doboru obciążenia użyj wartości 300 W dla LED, nie 1200 W z nazwy handlowej.
