Czujnik ruchu mikrofalowy 360° natynkowy 1200W IP20 biały Bemko B52-SES72WH

Bemko SES

SES72WH

Mikrofalowy moduł czujnika 360° w wersji mini.

Mikrofala 5,8 GHz • 360° • 1–6 m • 300 W LED • 69 × 39 × 37 mm

Kod producenta: B52-SES72WH  |  EAN: 5900280908681

Moduł Bemko SES72WH to najmniejszy mikrofalowy czujnik ruchu w rodzinie modułowej Bemko — obudowa mierzy 69 × 39 × 37 mm. Przy zabudowie w oprawie o ciasnym wnętrzu to bywa jedyny wariant, który się mieści. Fala 5,8 GHz daje pełne pole 360° i zasięg regulowany w zakresie 1–6 m. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W, czyli tyle samo co w większych modułach — mniejszy jest wyłącznie korpus i zasięg, nie moc. Czas świecenia reguluje się płynnie do 12 minut.

Jak to działa

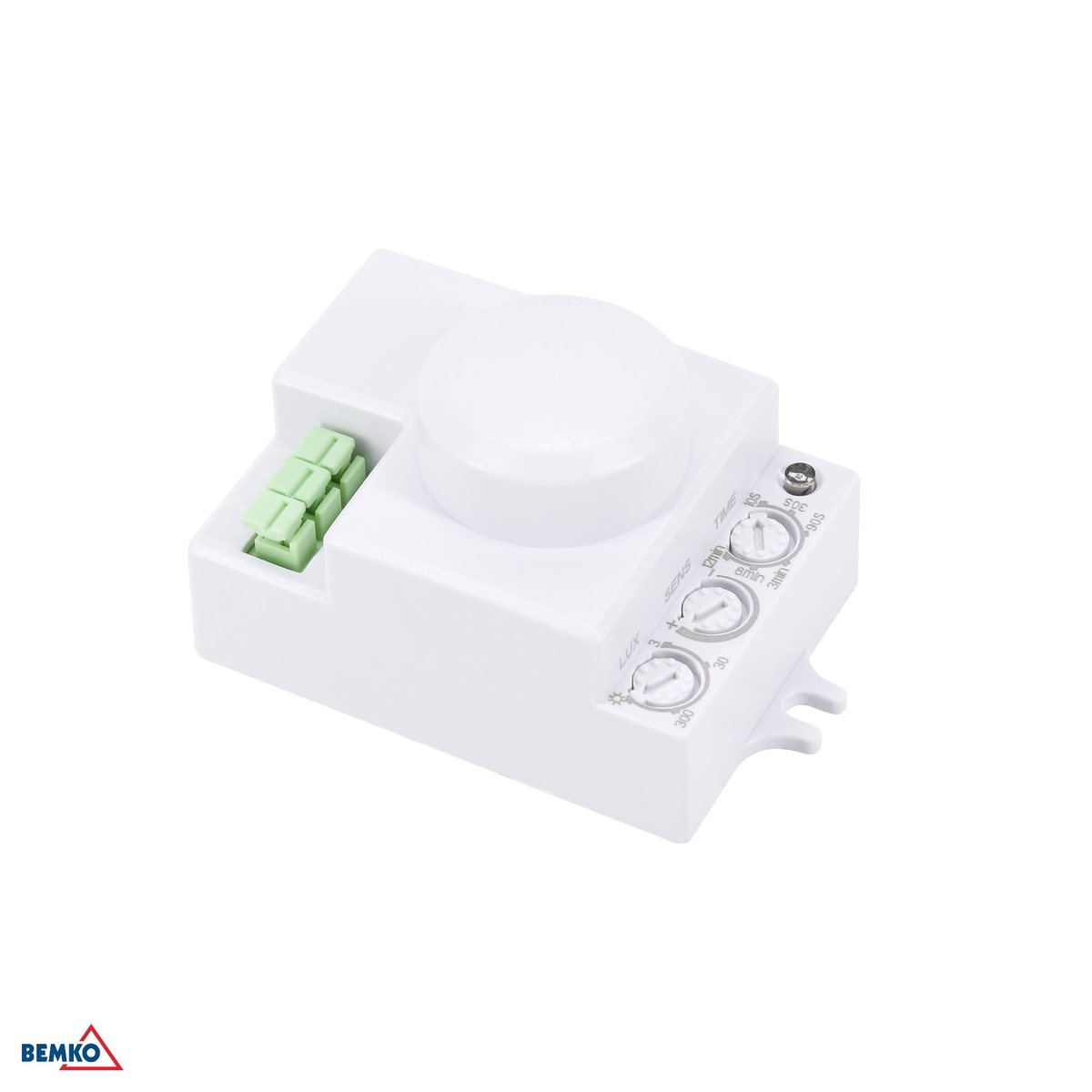

Mikrofalowy moduł czujnika Bemko do zabudowy

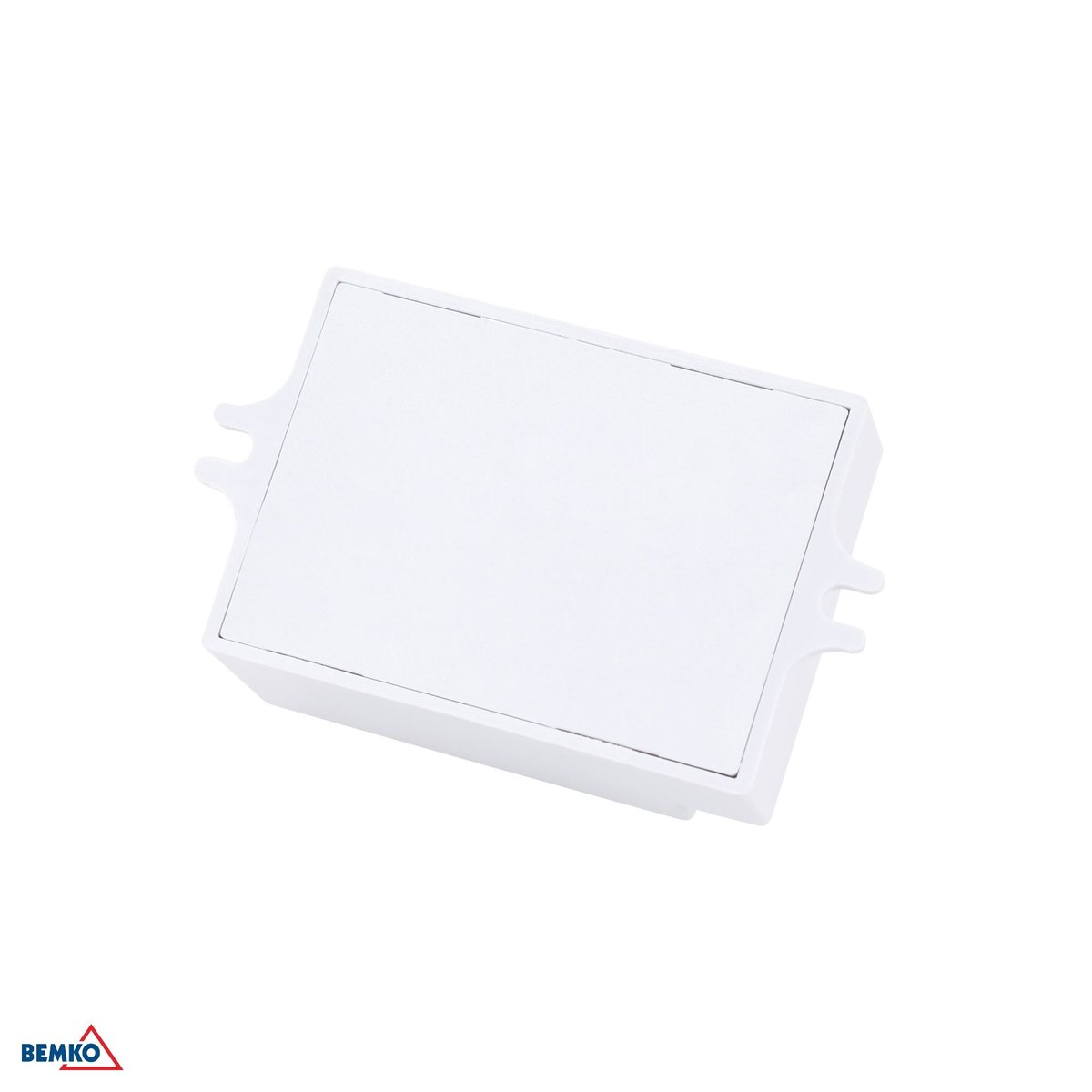

Czujnik znika w oprawie

Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.

Fala zamiast ciepła

Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.

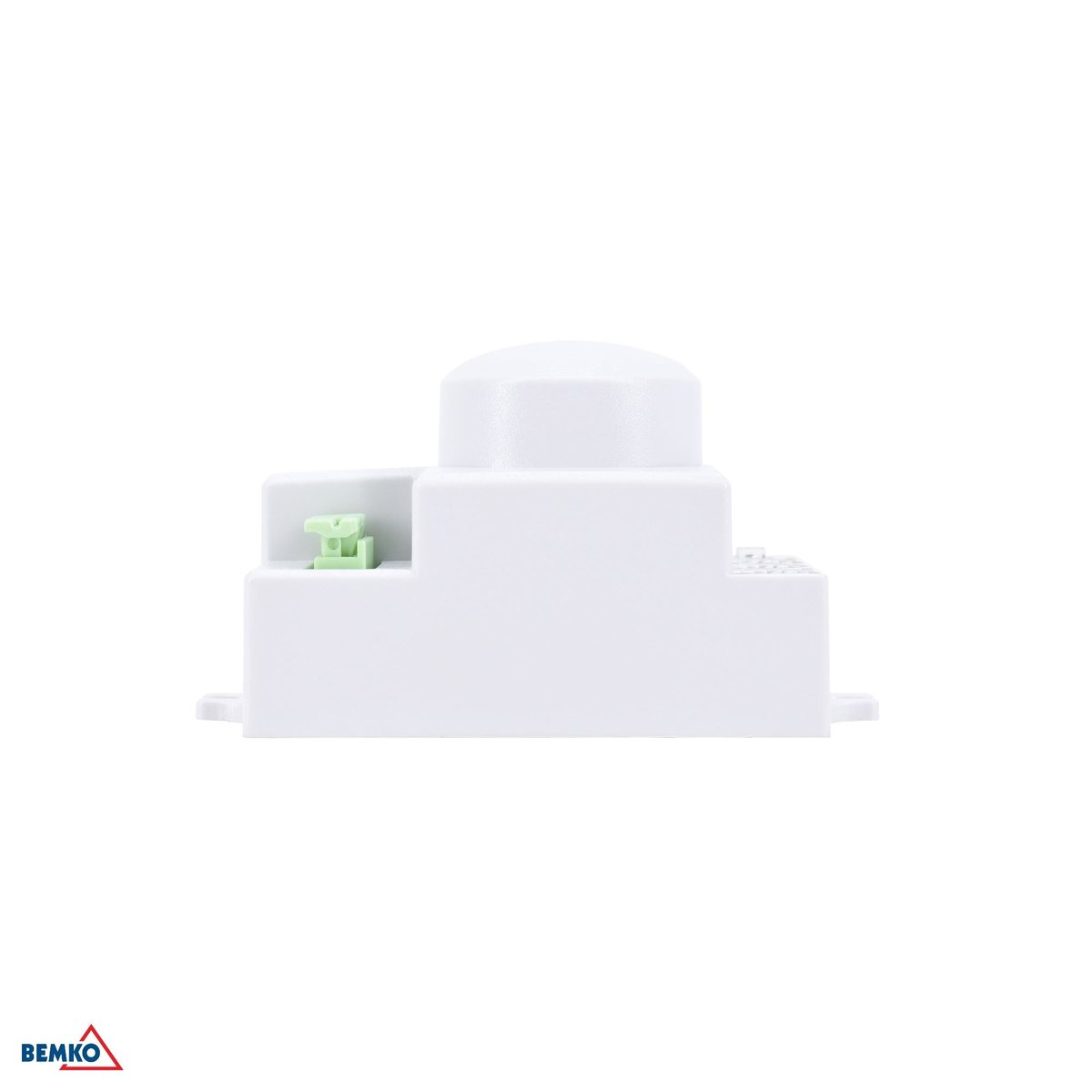

Trzy rzeczy do ustawienia: czas, próg, zasięg

TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.

Moc nadawania poniżej 0,2 mW

Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.

Dobór wariantu

Który moduł mikrofalowy wybrać

Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.

Montaż

Co sprawdzić przed montażem

• Obudowa modułowa 69 × 39 × 37 mm. Zasilanie 230 V~ 50 Hz, pobór własny 0,9 W.
• Klasa ochronności II, stopień szczelności IP20 — o odporności decyduje oprawa.
• Zalecana wysokość montażu 1,5–3,5 m; zasięg regulowany w zakresie 1–6 m.
• Regulacja: TIME (10 s – 12 min), LUX (3–2000 lux) i SENS (zasięg).
• Fala przenika klosz oprawy — czujnik można całkowicie ukryć.
• Po podaniu zasilania czujnik kalibruje się do 30 sekund.
• Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
• Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
• Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
• Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się moduł do zabudowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

mikrofalowy

Częstotliwość pracy

5,8 GHz

Napięcie zasilania

230 V~ 50 Hz

Moc

1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)

Obciążalność LED

300 W

Pole detekcji

360°

Zasięg detekcji

1-6 m

Zalecana wysokość montażu

1,5 m ~ 3,5 m

Czas załączenia

10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)

Próg zadziałania

3-2000 lux

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Przenoszenie mocy

<0,2 mW

Sposób montażu

montażowy — do oprawy lub puszki

Stopień szczelności

IP20

Klasa ochronności

Class II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Pobór mocy

0,9 W

Kolor

Biały

Długość

69 mm

Szerokość

39 mm

Wysokość

37 mm

Gwarancja

5 lat

Zasięg 1–6 m to mniej niż w SES71WH. Jeśli moduł ma obsłużyć pomieszczenie szersze niż 6 m, sprawdź większy wariant zanim zabudujesz oprawę.
