Opis
SES60WH
Natynkowy mikrofalowy czujnik ruchu 360° w obudowie biała.
Mikrofala 5,8 GHz • 360° • 1–8 m • 300 W LED • TIME / LUX / SENS
Kod producenta: B52-SES60WH | EAN: 5900280908674

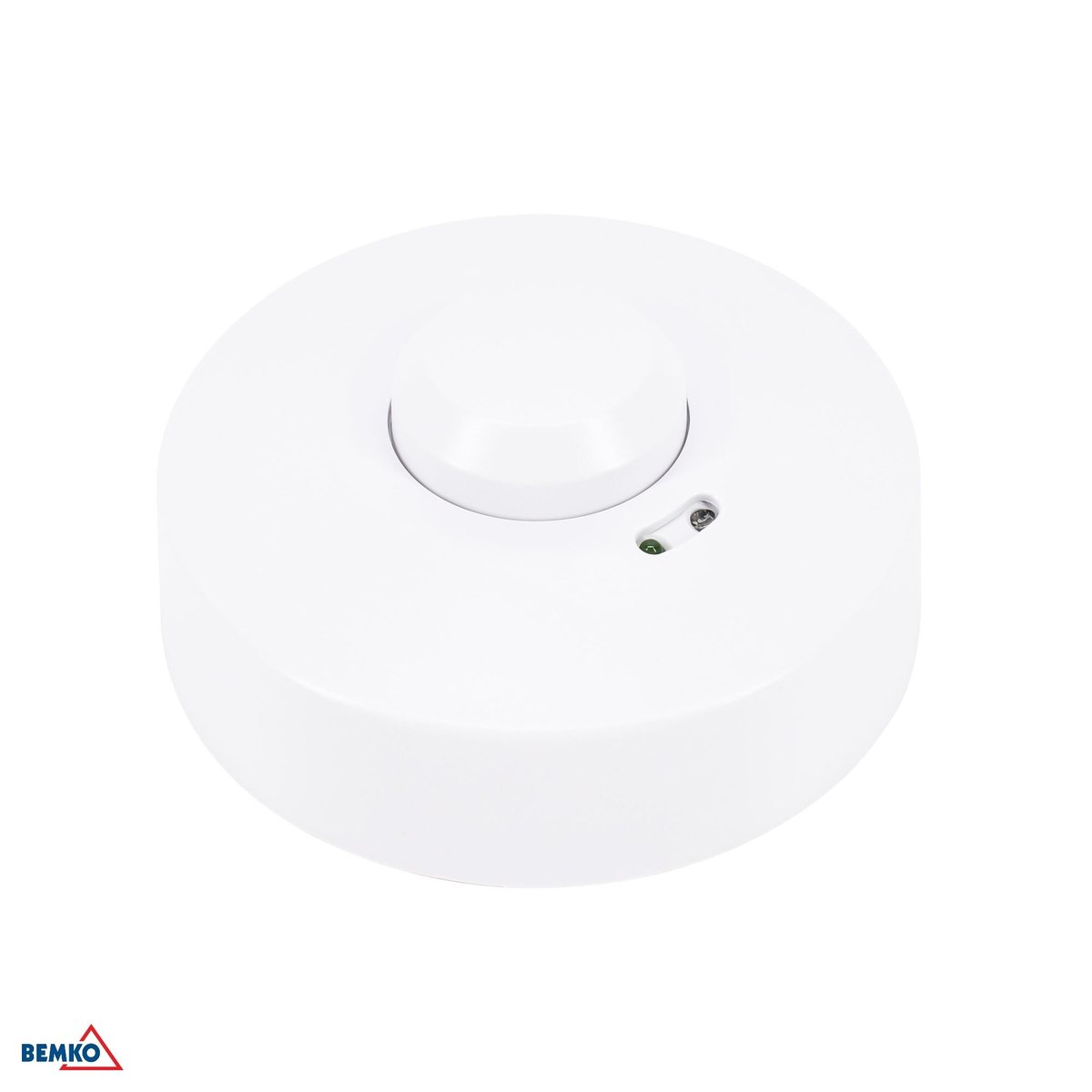

Czujnik Bemko SES60WH to natynkowy detektor mikrofalowy o okrągłej obudowie i pełnym polu 360°. Zamiast obserwować ciepło, wysyła falę 5,8 GHz i mierzy jej echo — dzięki temu wykrywa ruch niezależnie od temperatury otoczenia, także wtedy, gdy latem powietrze ma tyle samo stopni co człowiek. Zasięg reguluje się w zakresie 1–8 m, a obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W (1200 W dla żarówek). Trzy pokrętła — TIME, LUX i SENS — pozwalają ustawić czas świecenia do 12 minut, próg zmierzchowy i zasięg, bez ruszania samej obudowy.
Fala 5,8 GHz
Detekcja przez echo fali, niezależna od temperatury. Moc nadawania poniżej 0,2 mW.
360° w zakresie 1–8 m
Pełne koło pola detekcji z elektroniczną regulacją zasięgu pokrętłem SENS.
300 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 1200 W dotyczy żarówek.
Do 12 minut
Płynna regulacja czasu świecenia od 10 s ±3 s do 12 min ±1 min, liczona od ostatniego ruchu.
Jak to działa
Mikrofalowy czujnik Bemko na suficie
Fala 5,8 GHz zamiast detekcji ciepła
Element pomiarowy wysyła falę elektromagnetyczną wysokiej częstotliwości i odbiera jej echo. Ruch zmienia echo — i to wystarczy do wykrycia. W odróżnieniu od PIR czujnik nie potrzebuje różnicy temperatur, więc działa tak samo w upał, jak zimą.
Widzi przez cienkie przegrody
Fala przenika drzwi z płyty, ściankę z karton-gipsu czy klosz oprawy. To pozwala ukryć czujnik w obudowie oprawy albo za zabudową — kosztem konieczności sprawdzenia, czy nie wykrywa ruchu w sąsiednim pomieszczeniu.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje wprost: emisja czujnika to około 1% mocy emitowanej przez telefon komórkowy. To jest liczba, o którą pyta co drugi klient przy słowie „mikrofalowy”.
Regulacja zasięgu, a nie tylko czasu
Zasięg mikrofalówki reguluje się elektronicznie pokrętłem SENS — od kilku metrów po pełny zakres. Przy PIR jedynym sposobem zawężenia pola jest zaklejenie części soczewki.
Dobór wariantu
Który wariant SES60 wybrać
Rodzina SES60 to trzy okrągłe czujniki mikrofalowe o tym samym polu 360°. Różnią się obciążalnością dla żarówek, wysokością obudowy, zalecaną wysokością montażu i kolorem.
300 W LED, obudowa 96 × 96 × 43 mm
Zalecana wysokość montażu 1,5–3,5 m, próg zmierzchowy 3–2000 lux. Obudowa biała o wysokości 43 mm.
Inna obudowa i wysokość montażu
Ta sama technologia mikrofalowa i to samo pole 360°. Sprawdź w jego karcie wysokość obudowy, zalecany zakres montażu i kolor. Zobacz SES60WH-A.
Montaż
Co sprawdzić przed montażem
- Obudowa natynkowa 96 × 96 × 43 mm. Zasilanie 230 V, 50 Hz, pobór własny 0,9 W.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego. Stopień szczelności IP20 (sucha wnętrzówka).
- Zalecana wysokość montażu 1,5–3,5 m; zasięg detekcji regulowany w zakresie 1–8 m.
- Próg zmierzchowy 3–2000 lux, regulacja płynna pokrętłem LUX.
- Po uruchomieniu czujnik przechodzi w tryb kalibracji trwający do 30 sekund — dopiero potem działa normalnie.
- Sprawdź, czy fala nie wykrywa ruchu za ścianką działową; jeśli tak, zmniejsz nastawę SENS.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik mikrofalowy
Klatki schodowe i korytarze
Detekcja niezależna od temperatury — światło działa tak samo w sierpniu, jak w styczniu.
Sanitariaty i pomieszczenia z kabinami
Fala wykrywa ruch również za cienką przegrodą, gdzie PIR traci pole widzenia.
Garaże i pomieszczenia techniczne
Miejsca, w których temperatura otoczenia bywa zbliżona do temperatury ciała.
Zabudowa w oprawie
Czujnik ukryty pod kloszem nie psuje wyglądu sufitu, a nadal wykrywa ruch.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Pole detekcji
- 360°
- Zasięg detekcji
- 1-8 m (<24 °C)
- Zalecana wysokość montażu
- 1,5 m ~ 3,5 m
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)
- Próg zadziałania
- 3-2000 lux
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,9 W
- Kolor
- Biały
- Długość
- 96 mm
- Szerokość
- 96 mm
- Wysokość
- 43 mm
- Gwarancja
- 5 lat
Mikrofala przenika cienkie przegrody — po montażu warto przejść po sąsiednim pomieszczeniu i sprawdzić, czy światło się nie zapala. Do doboru obciążenia użyj wartości dla LED, nie 1200 W dla żarówek.
