Opis
SES68WH

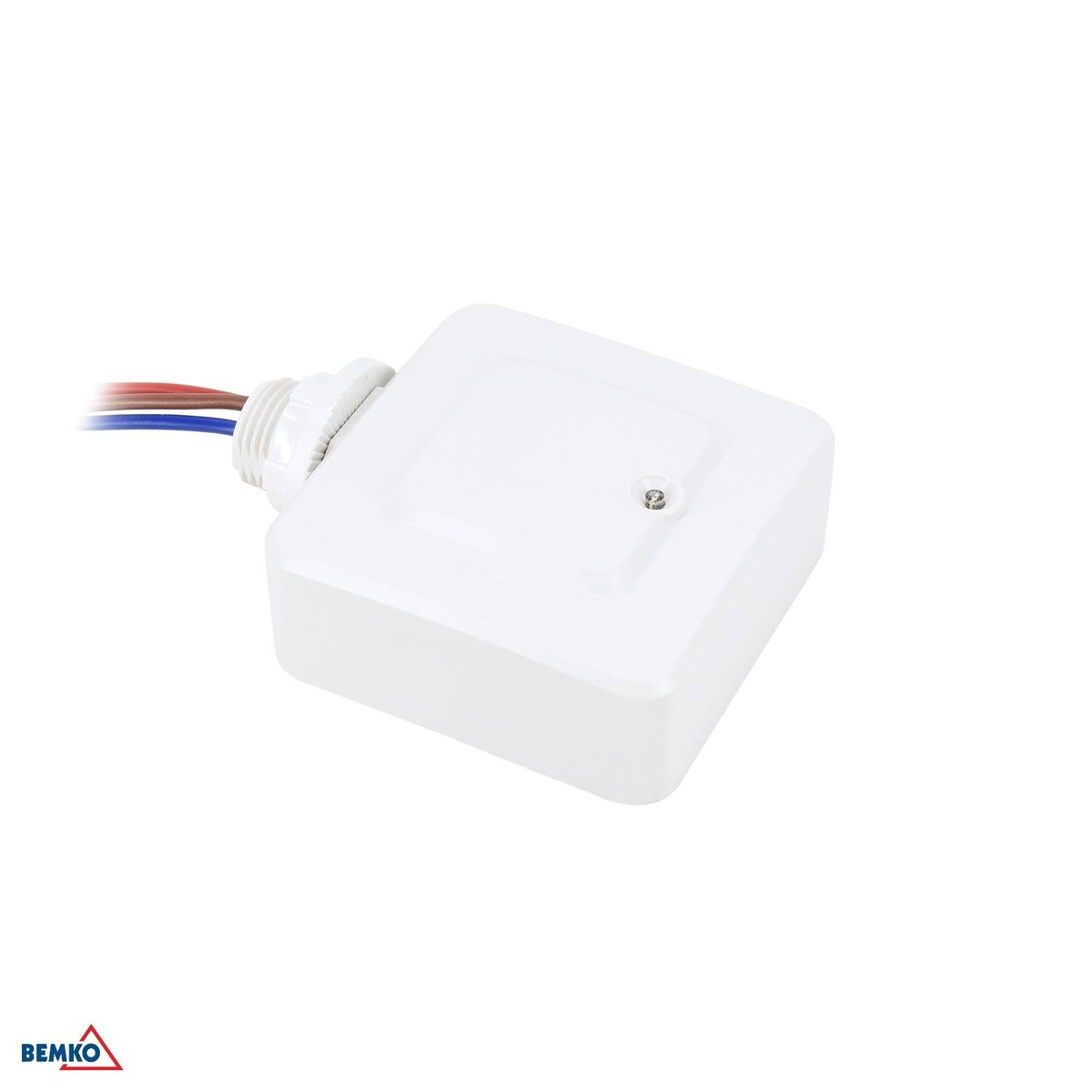

Mikrofalowy czujnik 360° z dławnicą — do puszki i do oprawy.
Mikrofala 5,8 GHz • 360° • 10 m • 300 W LED • dławnica • montaż 4–15 m
Kod producenta: B52-SES68WH | EAN: 5900280918598
Czujnik Bemko SES68WH ma dławnicę montażową zamiast płaskiej podstawy — wkręca się go w otwór puszki albo obudowy oprawy i dokręca nakrętką od środka. To rozwiązanie dla instalatorów, którzy budują automatykę w istniejącej oprawie zamiast wieszać osobny czujnik na suficie. Detekcja mikrofalowa 5,8 GHz obejmuje pełne 360° o promieniu 10 m, a zalecana wysokość montażu sięga 15 m — najwyżej w całej rodzinie mikrofalowej Bemko. Obciążalność producent podaje jako 1200 W dla obciążenia rezystancyjnego i 300 W dla indukcyjnego, czyli dla opraw LED ze statecznikiem.

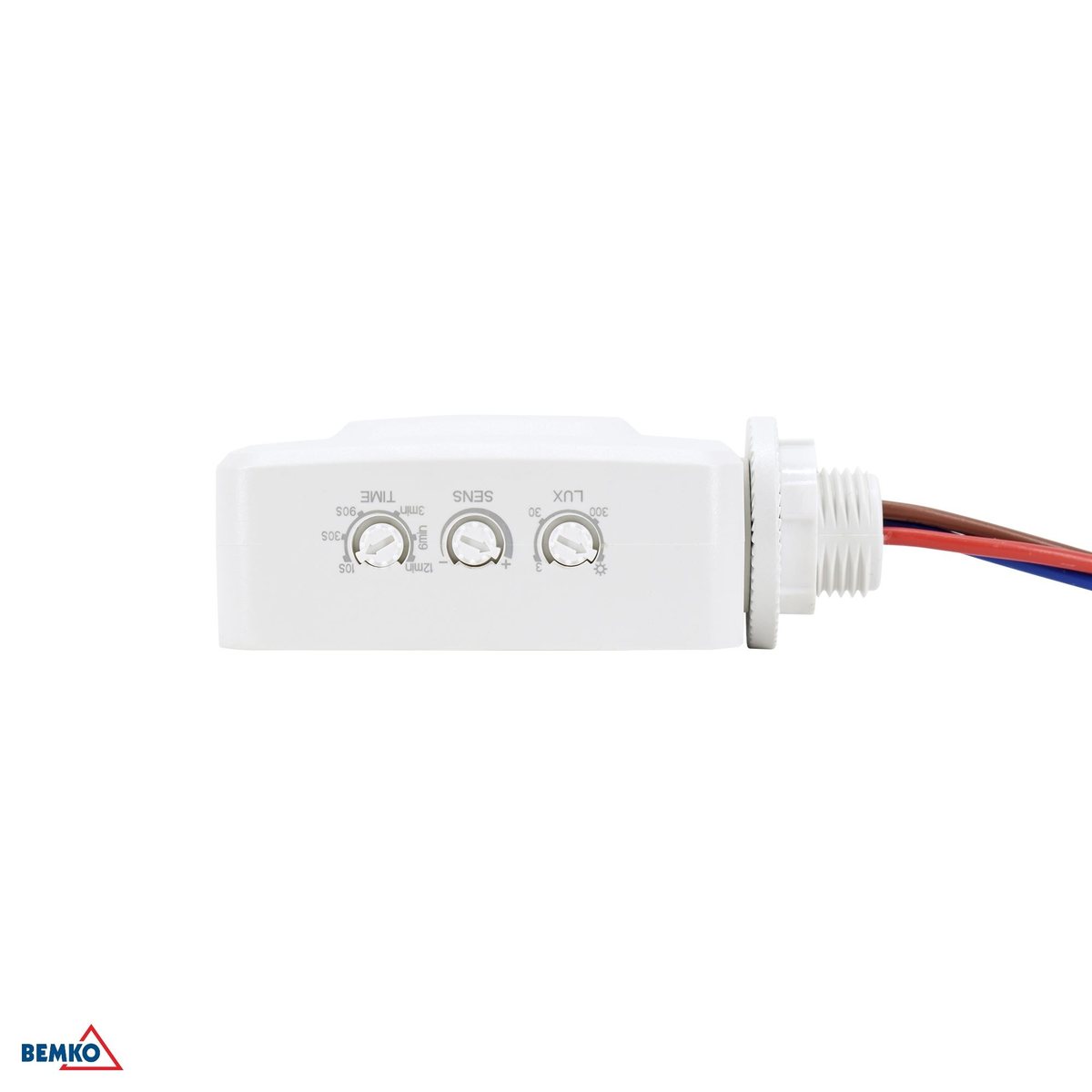

Dławnica montażowa
Wkręcany w otwór puszki lub oprawy, dokręcany nakrętką — bez osobnej podstawy na suficie.
Montaż 4–15 m
Najwyższy zakres montażu wśród mikrofalowych czujników Bemko. Do hal i wysokich stropów.
360° o promieniu 10 m
Zasięg regulowany elektronicznie w zakresie 1–10 m pokrętłem SENS.
300 W indukcyjnie
Wartość dla obciążenia indukcyjnego, czyli opraw LED. Dla rezystancyjnego karta podaje 1200 W.
Jak to działa
Mikrofalowy czujnik Bemko na suficie
Fala 5,8 GHz zamiast detekcji ciepła
Element pomiarowy wysyła falę elektromagnetyczną wysokiej częstotliwości i odbiera jej echo. Ruch zmienia echo — i to wystarczy do wykrycia. W odróżnieniu od PIR czujnik nie potrzebuje różnicy temperatur, więc działa tak samo w upał, jak zimą.
Widzi przez cienkie przegrody
Fala przenika drzwi z płyty, ściankę z karton-gipsu czy klosz oprawy. To pozwala ukryć czujnik w obudowie oprawy albo za zabudową — kosztem konieczności sprawdzenia, czy nie wykrywa ruchu w sąsiednim pomieszczeniu.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje wprost: emisja czujnika to około 1% mocy emitowanej przez telefon komórkowy. To jest liczba, o którą pyta co drugi klient przy słowie „mikrofalowy”.
Regulacja zasięgu, a nie tylko czasu
Zasięg mikrofalówki reguluje się elektronicznie pokrętłem SENS — od kilku metrów po pełny zakres. Przy PIR jedynym sposobem zawężenia pola jest zaklejenie części soczewki.
Dobór wariantu
SES68WH czy SES60WH?
Oba czujniki są mikrofalowe i mają pole 360°. Różni je sposób mocowania i wysokość, na jakiej mają pracować — to przesądza wybór.
Dławnica, promień 10 m, montaż do 15 m
Do zabudowy w oprawie lub puszce, na wysokim stropie. Obudowa 74 × 74 × 32 mm z gwintowaną dławnicą i nakrętką.
Podstawa natynkowa, montaż 1,5–3,5 m
Okrągła obudowa przykręcana do sufitu, z przepustem przewodu. Wybór do zwykłych pomieszczeń o standardowej wysokości. Zobacz SES60WH w obudowie natynkowej.
Montaż
Co sprawdzić przed montażem
- Obudowa 74 × 74 × 32 mm z dławnicą montażową. Sprawdź średnicę otworu w oprawie lub puszce.
- Zasilanie 230 V~ 50 Hz. Klasa ochronności II, stopień szczelności IP20.
- Zalecana wysokość montażu 4–15 m — czujnik jest wyliczony na wysoki strop, na niskim będzie reagował zbyt czule.
- Obciążalność: 1200 W rezystancyjnie, 300 W indukcyjnie. Oprawy LED liczą się jako obciążenie indukcyjne.
- Regulacja zasięgu SENS w zakresie 1–10 m, próg zmierzchowy 3–2000 lx.
- Po załączeniu zasilania czujnik kalibruje się do 30 sekund; drugie zadziałanie następuje po około 5 sekundach.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik mikrofalowy
Klatki schodowe i korytarze
Detekcja niezależna od temperatury — światło działa tak samo w sierpniu, jak w styczniu.
Sanitariaty i pomieszczenia z kabinami
Fala wykrywa ruch również za cienką przegrodą, gdzie PIR traci pole widzenia.
Garaże i pomieszczenia techniczne
Miejsca, w których temperatura otoczenia bywa zbliżona do temperatury ciała.
Zabudowa w oprawie
Czujnik ukryty pod kloszem nie psuje wyglądu sufitu, a nadal wykrywa ruch.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 1200 W (obciążenie rezystancyjne) / 300 W (obciążenie indukcyjne)
- Obciążalność LED
- 300 W
- Max. moc obciążenia
- 1200 W (źródła żarowe) / 300 W (świetlówki kompaktowe)
- Pole detekcji
- 360°
- Zasięg detekcji
- 10 m (promień)
- Regulacja zasięgu
- 1 m ÷ 10 m (SENS)
- Zalecana wysokość montażu
- 4 m ~ 15 m
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)
- Próg zadziałania
- 3 ÷ 2000 lx
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- dławnica montażowa — do puszki lub oprawy
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Kolor
- Biały
- Długość
- 74 mm
- Szerokość
- 74 mm
- Wysokość
- 32 mm
- Gwarancja
- 5 lat
Do doboru obciążenia opraw LED użyj wartości 300 W (obciążenie indukcyjne). Wartość 1200 W dotyczy obciążenia rezystancyjnego, czyli w praktyce żarówek i grzałek.
