Wyłącznik nadprądowy, a różnicowoprądowy - czym się różni?

W nowoczesnych instalacjach elektrycznych stosuje się różne rodzaje zabezpieczeń. Najczęściej spotykane to wyłącznik nadprądowy (MCB) oraz wyłącznik różnicowoprądowy (RCD). Oba urządzenia pełnią odmienne funkcje i nie mogą się wzajemnie zastępować. Wiele osób zastanawia się: wyłącznik nadmiarowo prądowy a różnicowoprądowy – jakie są różnice?

W tym artykule porównamy oba rozwiązania i pokażemy, dlaczego w prawidłowo wykonanej instalacji powinny być stosowane razem.

Wyłącznik nadprądowy (MCB) zastąpił tradycyjne bezpieczniki topikowe. Jego zadaniem jest ochrona przewodów i urządzeń przed skutkami:

• przeciążeń – gdy przez dłuższy czas płynie prąd wyższy niż dopuszczalny dla przewodów,

• zwarć – nagłego wzrostu prądu do bardzo wysokiej wartości.

W momencie wykrycia takich zdarzeń MCB natychmiast odłącza obwód. Dzięki temu przewody się nie przegrzewają, a urządzenia nie ulegają uszkodzeniu.

Podsumowując: MCB chroni instalację, ale nie zabezpiecza ludzi przed porażeniem prądem.

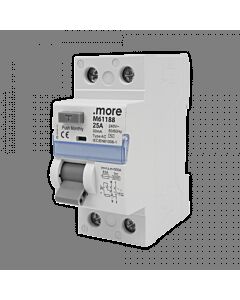

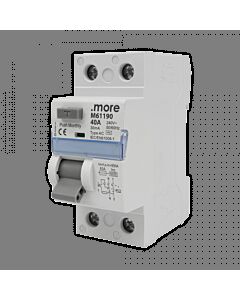

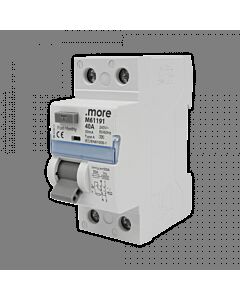

Wyłącznik różnicowoprądowy (RCD) działa na innej zasadzie. Porównuje prąd wpływający przewodem fazowym z prądem wypływającym przewodem neutralnym. Jeśli wystąpi różnica (np. część prądu ucieknie do ziemi przez uszkodzoną izolację lub ciało człowieka), a jej wartość przekroczy czułość urządzenia – zwykle 30 mA w instalacjach domowych – RCD natychmiast odłącza obwód.

Dzięki temu:

• chroni ludzi przed skutkami porażenia prądem,

• zabezpiecza instalację przed pożarem spowodowanym prądami upływu.

Podsumowując: RCD nie reaguje na przeciążenia czy zwarcia, ale jest kluczowy dla bezpieczeństwa użytkowników.

Choć oba urządzenia wyglądają podobnie i montuje się je w tej samej rozdzielnicy, ich funkcje są inne. Wyłącznik nadprądowy reaguje na zbyt duży przepływ prądu w obwodzie, a różnicowoprądowy – na niebezpieczne upływy prądu do ziemi. Dzięki temu wzajemnie się uzupełniają i razem tworzą podstawę bezpiecznej instalacji elektrycznej.

W instalacji elektrycznej nie można stosować tylko jednego z tych zabezpieczeń. Wyłącznik nadmiarowo prądowy i różnicowoprądowy uzupełniają się wzajemnie:

• MCB chroni przewody i urządzenia przed uszkodzeniem na skutek nadmiernego prądu.

• RCD chroni ludzi przed porażeniem i reaguje na niebezpieczne upływy prądu.

Dopiero połączenie obu elementów gwarantuje pełne bezpieczeństwo i zgodność z normami.

Pytanie często zadawane przez instalatorów i inwestorów brzmi: najpierw różnicówka czy nadprądowy? Odpowiedź zależy od układu instalacji, ale ogólny schemat wygląda tak:

1. Wyłącznik główny – odcina całe zasilanie.

2. Wyłącznik różnicowoprądowy (RCD) – monitoruje upływy prądu.

3. Wyłączniki nadprądowe (MCB) – zabezpieczają poszczególne obwody (oświetlenie, gniazda, sprzęty AGD).

Dlaczego tak?

• Różnicówka musi być chroniona przed skutkami zwarcia – dlatego przed nią zawsze znajduje się zabezpieczenie główne.

• Wyłączniki nadprądowe montuje się za różnicówką, aby każdy obwód miał indywidualną ochronę nadprądową.

Dzięki temu w razie awarii jednego obwodu wyłącza się tylko jego wyłącznik nadprądowy, a nie cała instalacja.

Dlatego odpowiedź na pytanie “różnicówka przed czy za bezpiecznikiem” brzmi - najpierw podłączamy wyłącznik różnicowoprądowy, a następnie do niego podłączone są wyłączniki nadprądowe (bezpieczniki).

Wyłącznik nadprądowy i różnicowoprądowy pełnią w instalacji zupełnie inne, ale równie istotne role. Pierwszy chroni przewody i urządzenia przed skutkami zwarć oraz przeciążeń, drugi – użytkowników przed porażeniem prądem i instalację przed niebezpiecznymi prądami upływu.

Nie można więc mówić o tym, że któryś z nich jest „lepszy” czy wystarczający. Dopiero stosowane razem tworzą kompletny system zabezpieczeń, który zapewnia bezpieczeństwo ludzi, sprzętu i całej instalacji elektrycznej.
