Wyłącznik nadprądowy, a ogranicznik mocy - czym się różni?

W instalacjach elektrycznych stosuje się różne rodzaje zabezpieczeń, które mają chronić przewody, urządzenia i użytkowników przed skutkami awarii. Wśród nich często pojawiają się dwa elementy, które na pierwszy rzut oka mogą wyglądać podobnie, ale pełnią zupełnie inne funkcje: wyłącznik nadprądowy i ogranicznik mocy. Choć oba montuje się w rozdzielnicy i oba mogą odciąć dopływ prądu, ich działanie, przeznaczenie i zasada wyzwalania znacząco się różnią. Warto dokładnie poznać, na czym polega różnica między ogranicznikiem mocy a wyłącznikiem nadprądowym, aby właściwie dobrać zabezpieczenie do swojej instalacji.

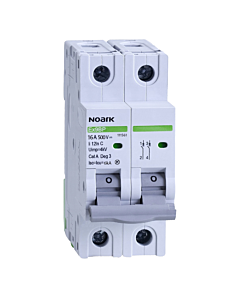

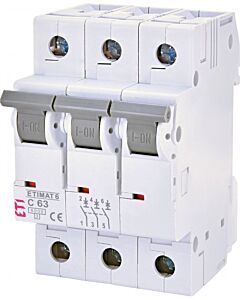

Wyłącznik nadprądowy (znany też jako wyłącznik nadmiarowo-prądowy, „S”, „ES”, bezpiecznik nadprądowy) to element służący do ochrony instalacji przed skutkami przeciążeń i zwarć. Działa automatycznie - w momencie przekroczenia dopuszczalnego prądu w obwodzie, jego mechanizm wyzwalający odcina zasilanie, zapobiegając przegrzaniu przewodów i uszkodzeniu sprzętu.

Wyłączniki nadprądowe występują w różnych typach charakterystyk wyzwalania (B, C, D) oraz prądach znamionowych (np. B16, C20, B10), co pozwala precyzyjnie dopasować je do konkretnego obwodu, czy to oświetleniowego, gniazdowego, czy zasilającego urządzenia przemysłowe. Ich głównym zadaniem jest ochrona instalacji, a nie ograniczanie poboru mocy. Więcej o tym, czym jest wyłącznik nadprądowy, jak jest zbudowany i jak działa, przeczytasz tutaj.

Ogranicznik mocy to urządzenie, którego zadaniem jest ograniczenie maksymalnego poboru prądu przez instalację. Montuje się go w celu egzekwowania ustalonej umową mocy przyłączeniowej,  najczęściej na wejściu instalacji, przed licznikiem energii elektrycznej. Ogranicznik mocy nie reaguje typowo na zwarcia czy przeciążenia chwilowe, lecz na długotrwałe przekroczenie ustalonej wartości prądu.

Przykład: jeśli odbiorca ma w umowie zapisany limit 16 A, ogranicznik mocy odłączy zasilanie, gdy pobór przekroczy tę wartość przez określony czas, nawet jeśli przewody i urządzenia mogłyby taki prąd bezpiecznie przenosić. Jest to więc bardziej narzędzie do kontroli poboru energii niż zabezpieczenie instalacyjne. Jeśli chcesz dowiedzieć się więcej o ogranicznikach mocy, zerknij tutaj.

Choć oba urządzenia mogą odciąć prąd, różnią się zasadą działania, przeznaczeniem oraz miejscem montażu.

Podsumowując, choć ogranicznik mocy i wyłącznik nadprądowy mogą wyglądać podobnie, ich przeznaczenie jest inne. Wyłącznik nadprądowy jest podstawowym zabezpieczeniem instalacji - reaguje na zwarcia i przeciążenia, chroniąc przewody oraz odbiorniki. Ogranicznik mocy pełni funkcję kontrolną - pilnuje, by pobór prądu nie przekroczył wartości ustalonej przez dostawcę energii. W praktyce często stosuje się oba elementy jednocześnie: ogranicznik mocy na wejściu instalacji, a wyłączniki nadprądowe w poszczególnych obwodach.

Nie. Mimo zbliżonego wyglądu i podobnej formy montażu, wyłącznik nadprądowy i ogranicznik mocy nie są zamiennikami. Ogranicznik mocy nie zapewnia pełnej ochrony instalacji przed skutkami zwarcia czy przeciążenia - do tego służy wyłącznik nadprądowy. Z kolei wyłącznik nadprądowy nie jest w stanie ograniczyć poboru prądu do wartości ustalonej w umowie przyłączeniowej.

W praktyce oba urządzenia mogą pracować w tej samej instalacji - ogranicznik mocy jako narzędzie kontroli poboru, a wyłączniki nadprądowe jako ochrona poszczególnych obwodów.

Dobór odpowiedniego urządzenia zależy od tego, jaki cel chcemy osiągnąć i jakie wymagania stawia przed nami instalacja oraz dostawca energii. W wielu przypadkach wyłącznik nadprądowy i ogranicznik mocy mogą pracować obok siebie, ale nie są zamiennikami - każdy z nich pełni odmienną funkcję i działa w inny sposób. Warto pamiętać, że ogranicznik mocy nie zapewni ochrony przed skutkami zwarcia, a wyłącznik nadprądowy nie utrzyma poboru prądu w granicach ustalonej w umowie mocy przyłączeniowej. Zanim zdecydujemy się na konkretne rozwiązanie, dobrze jest przeanalizować charakter odbiorników i sposób ich użytkowania, wymogi formalne wynikające z umowy z operatorem sieci oraz priorytety w zakresie ochrony instalacji i kontroli zużycia energii.

Kiedy wybrać ogranicznik mocy?

Ogranicznik mocy wybiera się wtedy, gdy konieczne jest przestrzeganie określonej mocy przyłączeniowej, np. w obiektach, gdzie dostawca energii wymaga zabezpieczenia głównego tego typu. Sprawdza się w budynkach mieszkalnych, domkach letniskowych czy obiektach gospodarczych z ograniczoną mocą.

Kiedy wybrać wyłącznik nadprądowy?

Wyłącznik nadprądowy stosuje się w każdym obwodzie elektrycznym, zarówno w domach, jak i w obiektach przemysłowych - jako podstawowe zabezpieczenie instalacji przed skutkami zwarć i przeciążeń.

Różnica między ogranicznikiem mocy a wyłącznikiem nadprądowym polega przede wszystkim na ich funkcji: wyłącznik nadprądowy chroni instalację przed przeciążeniem i zwarciem, a ogranicznik mocy kontroluje maksymalny pobór prądu. Oba urządzenia mogą wyglądać podobnie i montuje się je w rozdzielnicy, ale ich przeznaczenie jest zupełnie inne. W praktyce w wielu instalacjach stosuje się oba te elementy równocześnie - każdy pełni wtedy swoją odrębną, uzupełniającą funkcję.
