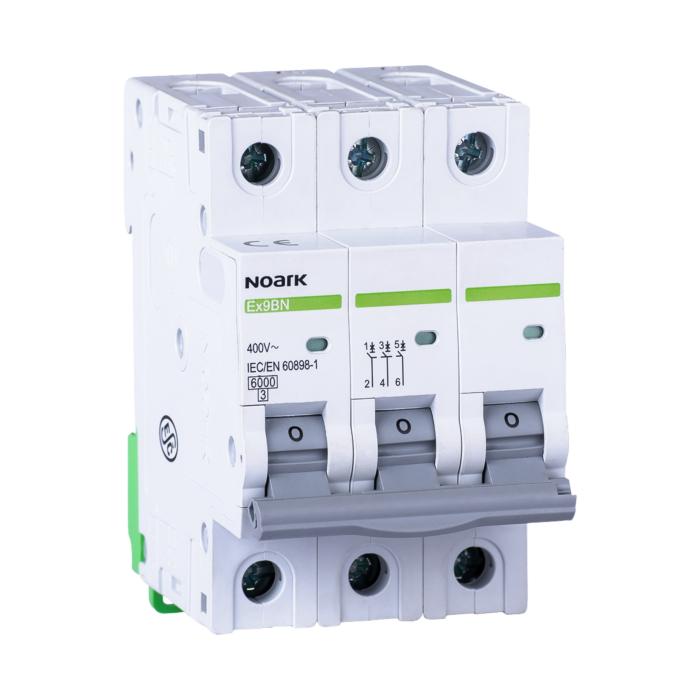

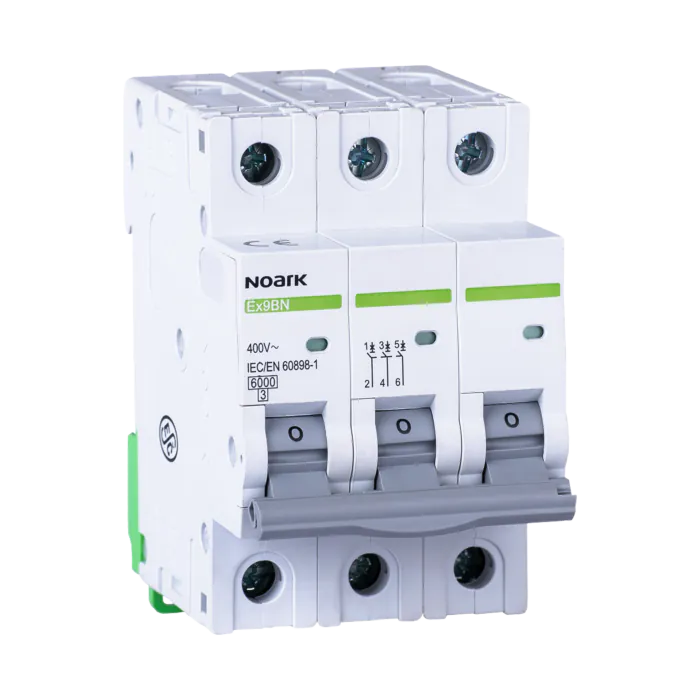

Wyłącznik nadprądowy Noark Ex9BN C20 3P
Modułowy wyłącznik nadprądowy 6 kA na szynę TH-35 mm.
20 A • charakterystyka C • 3 bieguny • 6 kA • 3 moduły
Kod producenta: 100144 | EAN: 8592765001450
Wyłącznik nadprądowy Noark Ex9BN C20 3P chroni obwód trójfazowy przed przeciążeniem i zwarciem. Aparat przerywa wszystkie trzy fazy jednym ruchem dźwigni — także wtedy, gdy przeciążona jest jedna z nich. Przy przeciążeniu obwód rozłącza człon termiczny, przy zwarciu — magnetyczny, a ten dla charakterystyki C i prądu 20 A zadziała w paśmie od 100 A do 200 A. Aparat zajmuje na szynie TH-35 mm 3 moduły, czyli 54 mm, a jego zwarciowa zdolność łączeniowa wynosi 6 kA.
Zwarcie: od 100 A do 200 A
Pasmo wyzwalania magnetycznego przeliczone na ampery tego wariantu, nie na krotności prądu znamionowego.
Zdolność zwarciowa 6 kA
Największy prąd zwarciowy, jaki aparat jest w stanie przerwać. Tę wartość porównuje się z prądem zwarcia wyliczonym dla danego punktu instalacji.
3 moduły na szynie
Szerokość 54 mm na szynie TH-35 mm; głębokość zabudowy 74 mm.
Rozbudowa o styki i wyzwalacze
Do aparatu dostawia się styki pomocnicze i wyzwalacze — do 3 styków i 2 wyzwalaczy.
Progi wyzwalania
Przy jakim prądzie ten aparat zadziała
W wyłączniku pracują dwa niezależne wyzwalacze. Termiczny reaguje na długotrwałe przeciążenie, magnetyczny — na zwarcie. Karta katalogowa podaje ich progi w krotnościach prądu znamionowego; poniżej te same progi przeliczone na ampery dla 20 A.
- 1,13 ×In = 22,6 A — bez wyzwolenia w ciągu 1 h. Przy takim obciążeniu aparat ma pracować dalej — to granica, poniżej której nie wolno mu wyzwolić.
- 1,45 ×In = 29 A — wyzwolenie w ciągu 1 h. Powyżej tej wartości człon termiczny rozłączy obwód, a im większe przekroczenie, tym szybciej.
- Człon magnetyczny: 5 — 10 ×In, czyli 100 — 200 A. W tym paśmie aparat przerywa obwód natychmiast, bez odczekiwania na nagrzanie bimetalu.
Praktyczny wniosek: prąd między 20 A a 100 A aparat wyłączy z opóźnieniem zależnym od jego wartości, a dopiero powyżej 100 A — bezzwłocznie. Stan aparatu pokazuje okienko w czole: czerwone = załączony, zielone = wyłączony.
Wszystkie oznaczenia są nadrukowane na czole aparatu — serię, charakterystykę i prąd odczytasz bez wyjmowania go z rozdzielnicy.
Charakterystyka
Dlaczego akurat charakterystyka C
Charakterystyka opisuje wyłącznie próg członu magnetycznego — człon termiczny działa w każdej tak samo. C wyzwala w paśmie 5 — 10 ×In, czyli wyższy próg magnetyczny przepuszcza krótki impuls rozruchowy i nie traktuje go jak zwarcia. Typowe obwody dla tej charakterystyki to obwody z umiarkowanym udarem załączeniowym: silniki, pompy, zasilacze impulsowe, oprawy LED, obwody gniazd w warsztacie.
Wyższy próg oznacza też, że przy zwarciu o małej wartości prądu aparat może wyjść z pasma magnetycznego i zadziałać dopiero członem termicznym — czyli wolniej. To trzeba sprawdzić w obliczeniach samoczynnego wyłączenia dla długich obwodów.
Porównanie
Pasma wyzwalania w tej rodzinie
B3 — 5 ×In
Obwody bez udarów rozruchowych: gniazda, oświetlenie żarowe, grzałki, obwody odbiorcze w mieszkaniach.
C — ten aparat5 — 10 ×In
Obwody z umiarkowanym udarem załączeniowym: silniki, pompy, zasilacze impulsowe, oprawy LED, obwody gniazd w warsztacie.
D10 — 20 ×In
Odbiorniki o dużym udarze: transformatory, spawarki, silniki z ciężkim rozruchem, duże baterie kondensatorów.
Potrzebujesz innego wariantu? W ofercie jest ten sam nominał C20 w serii Ex9B40J — wyłącznik Noark Ex9B40J C20 3P (nr 110792).
Obciążalność
Ile prądu przeniesie w nagrzanej rozdzielnicy
Prąd znamionowy 20 A obowiązuje w temperaturze otoczenia +30 °C. Wyzwalacz termiczny to bimetal, więc im cieplej wokół aparatu, tym mniej prądu wystarczy do jego wygięcia — a w zabudowanej rozdzielnicy latem +30 °C to wartość optymistyczna.
Na to nagrzanie aparat pracuje też sam: traci 2,4 W na biegun, czyli 7,2 W (3 × 2,4 W) w całości. Przy kilkunastu aparatach w jednej obudowie te waty sumują się do wartości, którą widać na termometrze w środku.
W amperach
Obciążalność w temperaturze
Zwarcie
Co znaczy 6 kA i kiedy to za mało
6 kA to największy prąd zwarciowy, jaki aparat potrafi przerwać. Dobiera się go do spodziewanego prądu zwarcia w miejscu montażu: ta wartość musi być wyższa od prądu zwarcia wyliczonego dla tego punktu instalacji. Taka wytrzymałość odpowiada instalacjom mieszkaniowym i lekkim obiektom usługowym — miejscom oddalonym od stacji transformatorowej, gdzie spodziewany prąd zwarcia jest niższy.
- Icu 10 kA wg IEC/EN 60947-2 — ta sama wielkość mierzona według normy przemysłowej IEC/EN 60947-2, która dopuszcza inne warunki próby niż norma instalacyjna.
- Klasa ograniczenia energii 3 — najwyższa z trzech w normie. Aparat obcina przebieg zwarcia, zanim ten osiągnie wartość szczytową, więc przewody i aparaty za nim dostają mniejszą dawkę energii cieplnej.
- Dobezpieczenie do 125 A gG — jeżeli prąd zwarcia w danym punkcie przekracza 6 kA, przed aparatem trzeba postawić wkładkę topikową o takim najwyżej nominale.
- Kategoria użytkowania A — aparat nie jest przewidziany do selektywności czasowej wobec zabezpieczeń za nim.
- Wytrzymałość izolacji: Uimp: 6 kV napięcia udarowego i Ui: 690 V AC napięcia izolacji, w kategorii przepięciowej 3.
Montaż
Ile miejsca zajmie i czym go podłączyć
Aparat zatrzaskuje się na szynie TH-35 mm (DIN) i zajmuje 3 moduły — 54 mm szerokości przy wysokości 83 mm (89 mm z uchwytem na szynę) i głębokości zabudowy 74 mm. Czoło wystające przez maskownicę ma 45 mm.
Wymiary
Miejsce w rozdzielnicy
Zaciski
Jaki przewód wejdzie
Zaciski szynowe i windowe przyjmują żyłę o przekroju 1 — 35 mm². Moment dokręcania to 2 — 3,5 Nm, wkrętakiem Z2 (Pozidriv 2).
Szyna grzebieniowa
Zasilanie kilku aparatów
Ten sam zacisk przyjmuje szynę łączeniową o grubości 0,8 — 2 mm, więc rząd aparatów zasilisz jednym grzebieniem zamiast mostkowania kawałkami przewodu.
Kierunek zasilania
Góra czy dół
Kierunek zasilania jest dowolny — z góry lub z dołu. Nie trzeba przerabiać rozdzielnicy ani odwracać aparatu, żeby dopasować go do istniejącego okablowania.
Rozbudowa
Co można dostawić do wyłącznika Noark
Aparat nie musi zostać samym wyłącznikiem. Z boku dostawia się moduły, które dokładają sygnalizację stanu i zdalne wyzwalanie: styki pomocnicze AX3111/AX3122, styki zadziałania AL3111, styk łączony AXL31, wyzwalacze wzrostowe SHT31/SHT3111, podnapięciowe UVT31/UVT3101/UVT3110, nadnapięciowy OVT31, bloki różnicowoprądowe Ex9LE.
- do 3 styków pomocniczych (AX, AL, AXL) i do 2 wyzwalaczy (SHT, UVT, OVT) — ograniczeniem jest łączna liczba modułów, nie ich rodzaj.
- Styk pomocniczy podaje położenie dźwigni, a styk zadziałania rozróżnia wyłączenie ręczne od zadziałania zabezpieczenia — to różnica między „ktoś wyłączył" a „coś się stało".
- Wyzwalacz wzrostowy otwiera aparat na sygnał z zewnątrz (np. z przycisku bezpieczeństwa), a podnapięciowy otwiera go przy zaniku napięcia sterującego.
- Blok różnicowoprądowy Ex9LE dokłada ochronę przed prądem upływowym — z prawej strony aparatu, podczas gdy pozostałe akcesoria montuje się z lewej.
Akcesoria dostawia się z lewej strony aparatu, blok różnicowoprądowy Ex9LE — z prawej.
Warunki pracy
Gdzie ten aparat wolno postawić i ile wytrzyma
Stopień szczelności IP20 oznacza ochronę przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą — aparat jest przewidziany wyłącznie do zamkniętej rozdzielnicy, nie do montażu w miejscu narażonym na zachlapanie.
- Temperatura otoczenia -30 — +70 °C, wilgotność względna ≤ 95 %, odporność na wilgoć i ciepło: klasa 2.
- Montaż do ≤ 2000 m nad poziomem morza, w środowisku o stopniu zanieczyszczenia 3 i klasie instalacji III.
- Trwałość 20 000 łączeń mechanicznie i 10 000 łączeń pod obciążeniem. To zapas na dziesiątki lat pracy zabezpieczenia, które rozłącza się sporadycznie.
- Napięcie znamionowe łączeniowe: Ue: 240 V AC w układzie 1-fazowym i 415 V AC w 3-fazowym; 72 V DC na biegun (1P, 2P), 48 V DC na biegun (3P, 4P), przy częstotliwości 50 Hz lub 60 Hz. Dolna granica pracy to 12 V AC lub DC.
- Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Przed montażem
Co sprawdzić przed zatrzaśnięciem aparatu na szynie
- Obliczeniowy prąd obwodu nie przekracza 20 A w temperaturze, jaka realnie panuje w rozdzielnicy — przy +50 °C to już tylko 19 A.
- Spodziewany prąd zwarcia w tym punkcie instalacji jest niższy niż 6 kA; jeśli nie jest, przed aparatem staje wkładka topikowa do 125 A gG.
- Prąd zwarcia na końcu obwodu osiąga próg magnetyczny 100 A — inaczej warunek samoczynnego wyłączenia nie będzie spełniony w wymaganym czasie.
- Na szynie zostało 54 mm wolnego miejsca, a za maskownicą 74 mm głębokości.
- Przekrój żyły mieści się w 1 — 35 mm², a klucz dynamometryczny jest ustawiony na 2 — 3,5 Nm.
- Temperatura w miejscu montażu mieści się w zakresie -30 — +70 °C.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Norma
- IEC/EN 60898-1, IEC/EN 60947-2 (częściowo)
- Prąd znamionowy
- In: 20 A
- Charakterystyka
- C
- Zakres wyzwalania magnetycznego
- 5 — 10 ×In, czyli 100 — 200 A
- Prąd umowny niezadziałania
- 1,13 ×In = 22,6 A — bez wyzwolenia w ciągu 1 h
- Prąd umowny zadziałania
- 1,45 ×In = 29 A — wyzwolenie w ciągu 1 h
- Obciążalność a temperatura
- In odniesione do +30 °C; przy +40 °C 19 A, przy +50 °C 19 A, przy +60 °C 18 A, przy +70 °C 17 A
- Liczba biegunów
- 3
- Liczba biegunów chronionych
- 3
- Jednocześnie rozłączany biegun N
- nie
- Rodzaj napięcia
- AC
- Napięcie znamionowe
- 400 V
- Napięcie znamionowe łączeniowe
- Ue: 240 V AC w układzie 1-fazowym i 415 V AC w 3-fazowym; 72 V DC na biegun (1P, 2P), 48 V DC na biegun (3P, 4P)
- Napięcie minimalne
- 12 V AC lub DC
- Częstotliwość
- 50 Hz lub 60 Hz
- Zwarciowa zdolność łączeniowa
- Icn: 6 kA wg IEC/EN 60898-1
- Znamionowa zdolność zwarciowa Icu
- 10 kA wg IEC/EN 60947-2
- Klasa ograniczenia energii
- 3
- Kategoria użytkowania
- A
- Maksymalne dobezpieczenie
- 125 A gG
- Napięcie udarowe
- Uimp: 6 kV
- Napięcie znamionowe izolacji
- Ui: 690 V AC
- Kategoria przeciwprzepięciowa
- 3
- Strata mocy na biegun
- 2,4 W
- Strata mocy aparatu
- 7,2 W (3 × 2,4 W)
- Trwałość mechaniczna
- 20 000 łączeń
- Trwałość elektryczna
- 10 000 łączeń
- Sygnalizacja stanu
- okienko w czole: czerwone = załączony, zielone = wyłączony
- Kierunek zasilania
- dowolny — z góry lub z dołu
- Montaż
- szyna TH-35 mm (DIN)
- Stopień szczelności
- IP20
- Zaciski
- szynowe i windowe
- Pojemność zacisków
- 1 — 35 mm²
- Moment dokręcania zacisków
- 2 — 3,5 Nm
- Wkrętak
- Z2 (Pozidriv 2)
- Grubość szyn łączeniowych
- 0,8 — 2 mm
- Możliwość dodatkowego wyposażenia
- tak
- Akcesoria
- styki pomocnicze AX3111/AX3122, styki zadziałania AL3111, styk łączony AXL31, wyzwalacze wzrostowe SHT31/SHT3111, podnapięciowe UVT31/UVT3101/UVT3110, nadnapięciowy OVT31, bloki różnicowoprądowe Ex9LE
- Limit akcesoriów
- do 3 styków pomocniczych (AX, AL, AXL) i do 2 wyzwalaczy (SHT, UVT, OVT)
- Temperatura pracy
- -30 — +70 °C
- Wilgotność względna
- ≤ 95 %
- Odporność na wilgoć i ciepło
- klasa 2
- Stopień zanieczyszczenia
- 3
- Klasa instalacji
- III
- Wysokość instalacji n.p.m.
- ≤ 2000 m
- Zakres prądów znamionowych rodziny
- 1 — 63 A
- Charakterystyki dostępne w rodzinie
- B, C, D
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Deklaracja zgodności UE
- 01002-20180622-Ex9BN-EUPL z 22.06.2020
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Normy zharmonizowane
- EN 60898-1:2019, EN 60947-2:2016
- Szerokość
- 54 mm
- Wysokość
- 83 mm (89 mm z uchwytem na szynę)
- Wysokość czoła
- 45 mm
- Głębokość zabudowy
- 74 mm
- Szerokość na biegun
- 18 mm
- Liczba modułów
- 3
- Waga na biegun
- 0,12 kg
- Kod producenta
- 100144
- EAN
- 8592765001450
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE nosi numer 01002-20180622-Ex9BN-EUPL z 22.06.2020 i obejmuje dyrektywy 2014/35/UE (LVD), 2011/65/UE (RoHS), ocenione według norm EN 60898-1:2019, EN 60947-2:2016.
