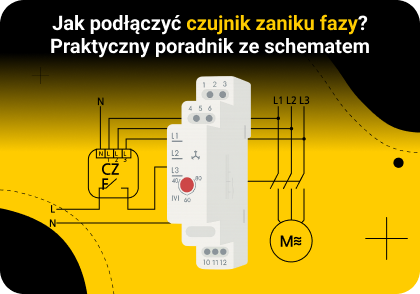

Jak podłączyć czujnik zaniku fazy? Praktyczny poradnik ze schematem

Podłączenie czujnika zaniku fazy to nie tylko kwestia prawidłowego działania – to przede wszystkim klucz do ochrony silników trójfazowych przed poważnymi uszkodzeniami: od przegrzewania po nieprawidłowe kierunki obrotów czy pracę przy asymetrii napięć. W tym poradniku pokazujemy krok po kroku jak podłączyć czujnik zaniku fazy, jak wygląda schemat podłączenia, na co zwrócić uwagę podczas montażu i jak uniknąć najczęstszych błędów.

Montaż czujnika nie ogranicza się do „dokręcenia kilku przewodów”. To element, który decyduje o bezpieczeństwie całej instalacji. Jeśli zostanie podłączony błędnie, urządzenie nie zadziała w sytuacji awaryjnej, a skutki mogą być bardzo poważne – od uszkodzenia sprzętu, przez pożar instalacji, aż po zagrożenie zdrowia i życia ludzi.

Prawidłowo podłączony czujnik zaniku i kolejności faz działa jak niewidoczny strażnik – w normalnych warunkach przepuszcza sygnał sterujący do stycznika, a w razie wykrycia problemu natychmiast odcina zasilanie. Dzięki temu masz pewność, że silnik pracuje tylko wtedy, gdy sieć jest stabilna.

Zanim zabierzesz się do pracy:

• Odłącz zasilanie – absolutna podstawa bezpieczeństwa.

• Sprawdź parametry czujnika – różne modele (np. czujnik zaniku napięcia albo czujnik zaniku i asymetrii faz) mogą mieć odmienne napięcia znamionowe i układ zacisków.

• Przygotuj schemat producenta – zawsze porównaj własne podłączenia z dokumentacją techniczną. Nawet jeśli ogólny zasada działania jest podobna, kolejność zacisków bywa inna.

• Upewnij się, że instalację wykonuje osoba z uprawnieniami SEP – nieprawidłowe podłączenie może być niebezpieczne.

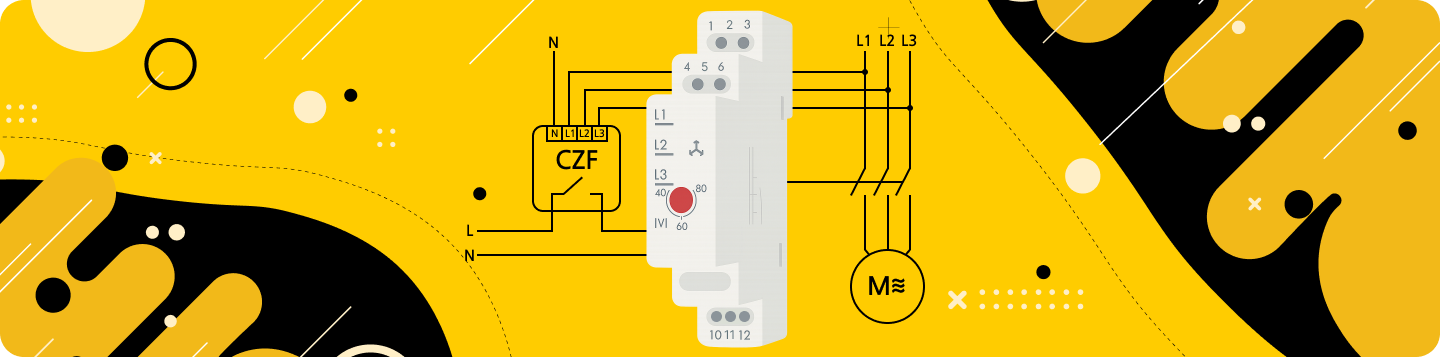

Najczęściej spotykany układ wygląda następująco:

• Trzy przewody fazowe L1, L2, L3 doprowadzone są do wejścia pomiarowego czujnika.

• Wyjście przekaźnikowe czujnika (styk NO lub NC) wpięte jest w obwód sterowania cewką stycznika.

• Stycznik steruje zasilaniem obciążenia – np. silnika.

• Silnik trójfazowy lub inne urządzenie odbiorcze zasilane jest przez stycznik.

W praktyce oznacza to, że czujnik nie podaje mocy na obciążenie – on jedynie kontroluje warunki zasilania i daje sygnał stycznikowi, czy ma podtrzymywać pracę urządzenia.

Montaż czujnika zaniku fazy nie jest trudny, ale wymaga dokładności i trzymania się schematu producenta. Urządzenie podłącza się najczęściej w obwód cewki stycznika, który steruje zasilaniem odbiornika. Poniżej znajdziesz ogólną instrukcję krok po kroku:

1. Podłącz przewody fazowe L1, L2, L3 do zacisków pomiarowych czujnika.

2. Dodaj przewód neutralny (N) – tylko jeśli dany model tego wymaga.

3. Podłącz wyjście przekaźnikowe czujnika w obwód cewki stycznika.

4. Podłącz cewkę stycznika zgodnie ze schematem producenta.

5. Zabezpiecz przewody – upewnij się, że wszystkie połączenia są mocno dokręcone.

6. Sprawdź zgodność podłączenia ze schematem – unikniesz problemów podczas uruchamiania.

7. Przetestuj układ – celowo odłącz jedną z faz i sprawdź, czy czujnik prawidłowo rozłącza stycznik.

Podczas instalacji czujnika zaniku fazy łatwo popełnić błędy, które mogą sprawić, że zabezpieczenie nie zadziała prawidłowo. Oto najczęstsze z nich:

• Zamiana kolejności przewodów fazowych – powoduje błędne działanie czujnika kolejności faz.

• Brak przewodu N, gdy czujnik go wymaga – urządzenie nie zadziała poprawnie.

• Niepoprawne wpięcie styku przekaźnikowego – wtedy czujnik nie będzie miał wpływu na pracę stycznika.

• Za cienkie przewody w obwodzie sterowania – mogą się grzać i powodować awarie.

• Brak testu po montażu – zawsze sprawdź, czy czujnik reaguje na odłączenie jednej z faz.

Aby czujnik zaniku fazy działał niezawodnie i spełniał swoją funkcję zabezpieczającą, warto trzymać się kilku sprawdzonych zasad:

• Używaj oznaczonych przewodów – łatwiej uniknąć pomyłek przy kolejności faz.

• Jeśli instalacja pracuje w trudnych warunkach (np. w sieci o częstych spadkach napięć), wybierz model z regulacją progów asymetrii.

• W instalacjach wymagających niezawodności stosuj sprawdzone marki czujników – to nie miejsce na oszczędności.

• Warto dodać prosty wskaźnik zaniku fazy (lampkę kontrolną), aby od razu było widać stan pracy urządzenia.

Prawidłowe podłączenie czujnika zaniku fazy to klucz do niezawodnej pracy silników i maszyn trójfazowych. Schemat jest prosty – trzy fazy do czujnika, wyjście przekaźnikowe do cewki stycznika, a obciążenie zasilane przez stycznik. Dzięki temu w razie zaniku fazy czy asymetrii napięcia silnik zostanie automatycznie odłączony.

Jak podłączyć czujnik zaniku fazy? – najważniejsze zasady to: korzystać z dokumentacji producenta, zachować ostrożność, wykonać testy po montażu i zawsze pamiętać o bezpieczeństwie. To proste, niedrogie rozwiązanie, które w praktyce może uratować sprzęt wart tysiące złotych i uchronić instalację przed poważną awarią.
