W czasach rosnących cen energii i większej liczby urządzeń elektrycznych w domach i firmach kontrolowanie zużycia prądu staje się nie tylko oszczędnością, ale też koniecznością. Ogranicznik mocy to urządzenie, które zyskuje coraz większą popularność w instalacjach, gdzie obowiązuje limit poboru energii. W tym artykule odpowiemy na trzy kluczowe pytania: co to jest ogranicznik mocy, jak działa i kiedy warto go stosować. Przyjrzymy się też jego budowie, dostępnym wersjom, symbolom, a także najczęstszym błędom przy montażu.

Ogranicznik mocy to specjalne urządzenie montowane w rozdzielnicy elektrycznej, którego zadaniem jest pilnowanie, aby prąd pobierany z instalacji nie przekroczył ustalonej wartości. W uproszczeniu można powiedzieć, że to strażnik pilnujący, żeby nie zużywać więcej prądu, niż pozwala na to umowa z operatorem sieci.

W odróżnieniu od tradycyjnych wyłączników nadprądowych, ogranicznik mocy nie posiada członu zwarciowego. Nie wyłącza obwodu przy zwarciu, tylko wtedy, gdy przez dłuższy czas zużywamy zbyt dużo energii. Właśnie dlatego bywa określany jako wyłącznik nadmiarowo prądowy bez członu zwarciowego, ogranicznik poboru prądu lub ogranicznik poboru mocy.

To urządzenie nie chroni instalacji przed zwarciem, lecz przed przeciążeniem długotrwałym, które mogłoby prowadzić do przegrzania przewodów, awarii lub przekroczenia limitu mocy przydzielonej przez dostawcę energii.

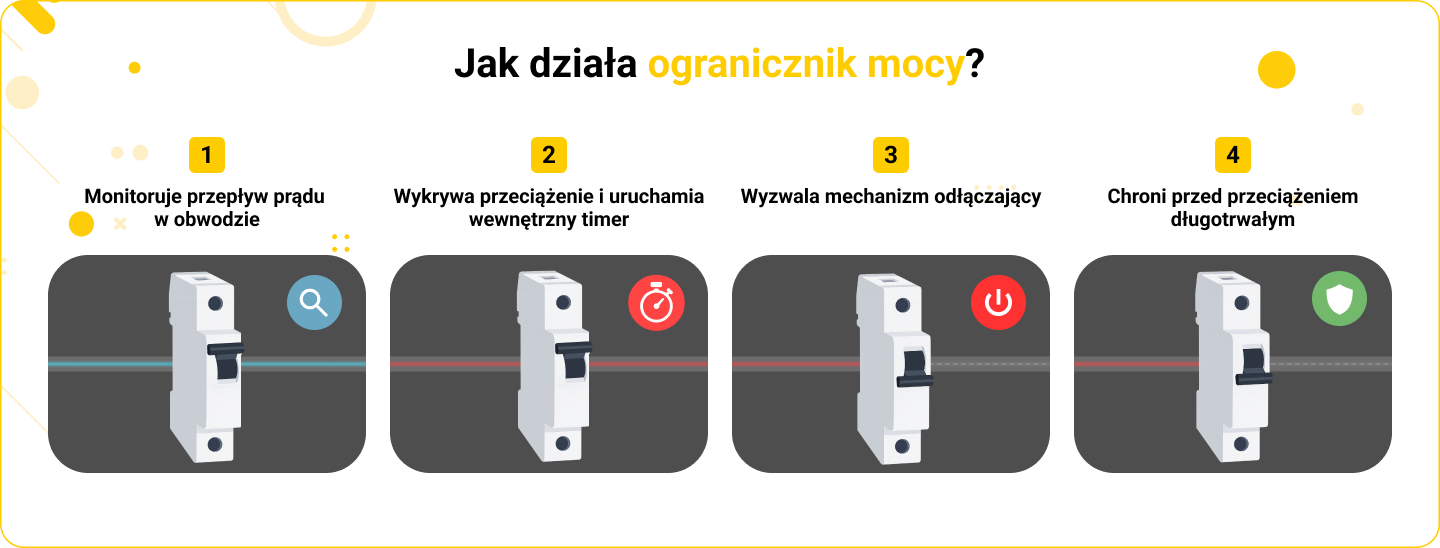

Działanie ogranicznika mocy polega na ciągłym monitorowaniu prądu płynącego przez instalację. Jeśli prąd przekroczy określoną wartość – np. 25A – a przeciążenie będzie trwało zbyt długo (np. 10–15 sekund), urządzenie rozłączy obwód, odcinając zasilanie. To zabezpieczenie nie działa natychmiast, ponieważ musi odróżniać chwilowe piki prądu od rzeczywistego przeciążenia.

W skrócie:

• czujnik mierzy wartość prądu,
• jeśli wartość jest zbyt wysoka, uruchamiany jest wewnętrzny timer,
• jeśli przeciążenie trwa zbyt długo, mechanizm rozłącza obwód,
• zasilanie można włączyć ponownie ręcznie albo automatycznie (w zależności od modelu).

Ogranicznik mocy może mieć budowę mechaniczną (np. z bimetalem), elektroniczną (np. z przetwornikiem i procesorem) albo hybrydową. Modele elektroniczne są coraz popularniejsze, ponieważ umożliwiają precyzyjne ustawienie progu prądu i często oferują komunikację zdalną.

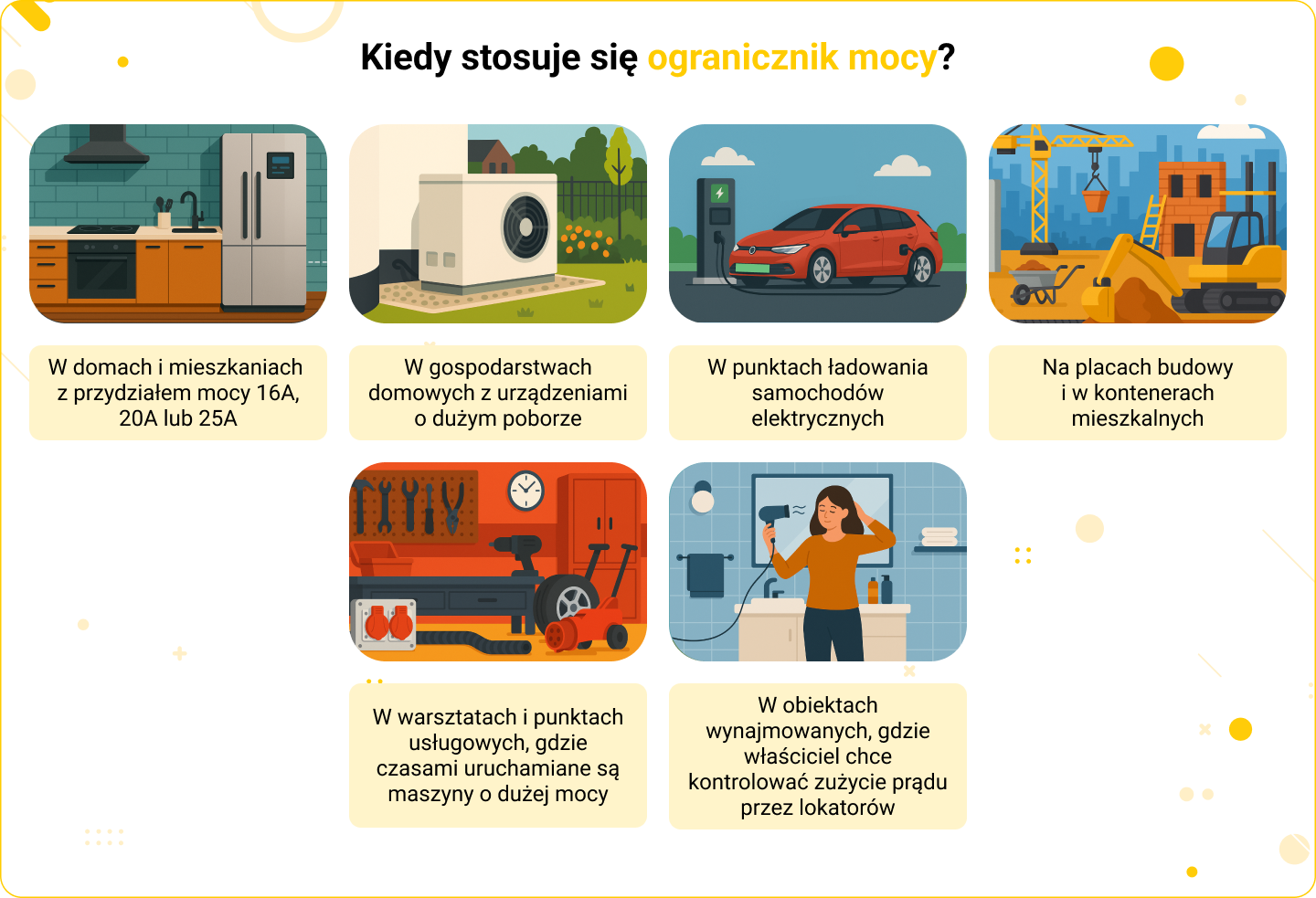

Ograniczniki mocy montuje się przede wszystkim tam, gdzie istnieje ryzyko przekroczenia mocy umownej, a także tam, gdzie sieć nie jest przystosowana do dużych obciążeń. Typowe sytuacje, w których warto stosować ogranicznik mocy:

• w domach i mieszkaniach z przydziałem mocy 16A, 20A lub 25A,
• w gospodarstwach domowych z urządzeniami o dużym poborze (np. pompy ciepła, płyty indukcyjne),
• w warsztatach i punktach usługowych, gdzie czasami uruchamiane są maszyny o dużej mocy,
• na placach budowy i w kontenerach mieszkalnych,
• w punktach ładowania samochodów elektrycznych,
• w obiektach wynajmowanych, gdzie właściciel chce kontrolować zużycie prądu przez lokatorów.

Stosowanie ogranicznika pozwala unikać kosztownych kar umownych, zapobiega przegrzewaniu przewodów i zwiększa bezpieczeństwo instalacji. W wielu przypadkach jego obecność jest wręcz wymagana przez operatorów systemu dystrybucyjnego.

Na schematach elektrycznych ogranicznik mocy oznaczany jest specjalnym symbolem graficznym. Jest to najczęściej prostokąt z przekątną linią, przypominającą literę „S”. Symbol ten różni się od klasycznego wyłącznika nadprądowego właśnie tym, że nie uwzględnia członu zwarciowego.

Na obudowie ogranicznika znajdziesz:

• oznaczenie prądu znamionowego (np. In 25 A),
• liczbę biegunów (1P + N lub 3P + N),
• typ modelu (np. OM 631, OSP),
• informacje o czasie zwłoki i klasie wyzwalania.

Ogranicznik mocy to urządzenie, które coraz częściej staje się standardem w nowoczesnych instalacjach elektrycznych. Dzięki niemu możliwe jest:

• uniknięcie kar za przekroczenie mocy umownej,
• ochrona przewodów przed przegrzaniem,
• stabilna praca wielu urządzeń elektrycznych,
• bezpieczne użytkowanie prądu nawet przy dużych obciążeniach.

Jeśli w Twojej instalacji znajduje się wiele energochłonnych urządzeń, planujesz montaż pompy ciepła, ładowarki do auta lub po prostu chcesz zabezpieczyć się przed niespodziewanymi przerwami w zasilaniu – ogranicznik mocy może okazać się niezbędny. Warto go dobrać świadomie, z uwzględnieniem przyszłych potrzeb i w porozumieniu z elektrykiem.
