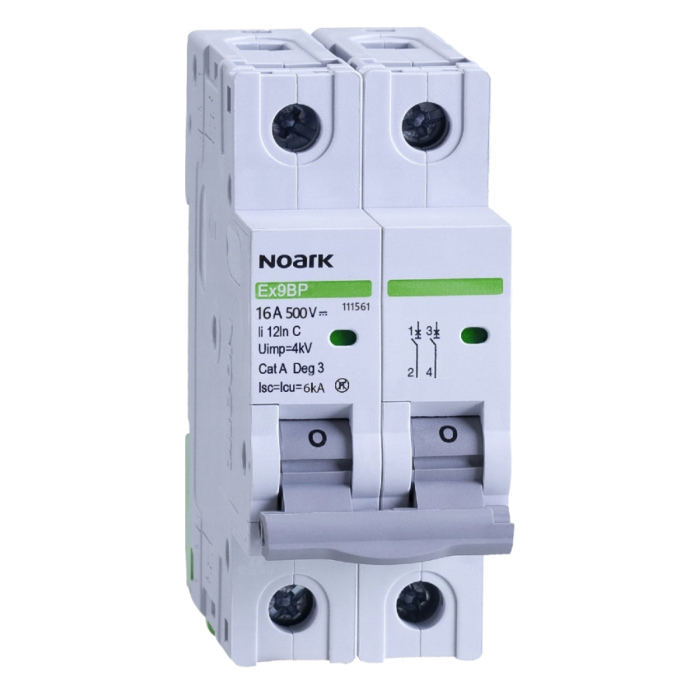

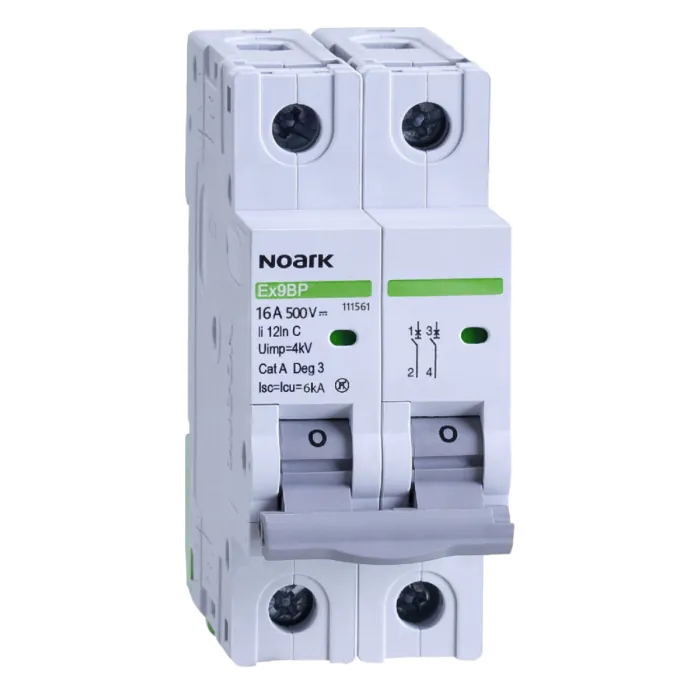

Wyłącznik nadprądowy Noark Ex9BP C16 2P
Niespolaryzowany wyłącznik nadprądowy prądu stałego do instalacji PV.
16 A • charakterystyka C • 2 bieguny • 6 kA • 2 moduły
Kod producenta: 111561 | EAN: 8592765115614
Wyłącznik nadprądowy Noark Ex9BP C16 2P zabezpiecza obwód prądu stałego przed przeciążeniem i zwarciem. Aparat jest niespolaryzowany, więc kierunek przepływu prądu nie ma znaczenia dla jego działania. Prąd znamionowy wynosi 16 A, napięcie pracy 500 V przy 2 biegunach połączonych szeregowo, a zwarciowa zdolność łączeniowa 6 kA. Człon magnetyczny odcina obwód w paśmie od 153,6 A do 230,4 A.
Zwarcie: od 153,6 A do 230,4 A
Pasmo wyzwalania magnetycznego przeliczone na ampery tego wariantu, nie na krotności prądu znamionowego.
Zdolność zwarciowa 6 kA
Największy prąd zwarciowy, jaki aparat jest w stanie przerwać. Tę wartość porównuje się z prądem zwarcia wyliczonym dla danego punktu instalacji.
2 moduły na szynie
Szerokość 36 mm na szynie TH-35 mm; głębokość zabudowy 79 mm.
Niespolaryzowany
Kierunek przepływu prądu stałego przez aparat jest dowolny — to warunek pracy po stronie DC instalacji fotowoltaicznej.
Progi wyzwalania
Przy jakim prądzie ten aparat zadziała
W wyłączniku pracują dwa niezależne wyzwalacze. Termiczny reaguje na długotrwałe przeciążenie, magnetyczny — na zwarcie. Karta katalogowa podaje ich progi w krotnościach prądu znamionowego; poniżej te same progi przeliczone na ampery dla 16 A.
- Człon magnetyczny: 9,6 — 14,4 ×In, czyli 153,6 — 230,4 A. W tym paśmie aparat przerywa obwód natychmiast, bez odczekiwania na nagrzanie bimetalu.
Praktyczny wniosek: prąd między 16 A a 153,6 A aparat wyłączy z opóźnieniem zależnym od jego wartości, a dopiero powyżej 153,6 A — bezzwłocznie.
Wszystkie oznaczenia są nadrukowane na czole aparatu — serię, charakterystykę i prąd odczytasz bez wyjmowania go z rozdzielnicy.
Charakterystyka
Dlaczego akurat charakterystyka C
Charakterystyka opisuje wyłącznie próg członu magnetycznego — człon termiczny działa w każdej tak samo. C wyzwala w paśmie 9,6 — 14,4 ×In, czyli próg leży wyraźnie powyżej prądu zwarciowego pojedynczego łańcucha, który dla ogniw fotowoltaicznych jest tylko nieznacznie wyższy od prądu roboczego. Typowe obwody dla tej charakterystyki to łańcuchy modułów fotowoltaicznych i inne obwody prądu stałego o ustalonym przebiegu prądu.
Po stronie stałej instalacji fotowoltaicznej prąd zwarcia łańcucha bywa zbyt niski, żeby w ogóle sięgnąć progu magnetycznego — wtedy obwód rozłącza człon termiczny, a rolą aparatu jest głównie ochrona przed prądem wstecznym z pozostałych łańcuchów.
Porównanie
Pasma wyzwalania w tej rodzinie
C — ten aparat9,6 — 14,4 ×In
Łańcuchy modułów fotowoltaicznych i inne obwody prądu stałego o ustalonym przebiegu prądu.
K13,6 — 20,4 ×In
Obwody prądu stałego o wyraźnym udarze załączeniowym.
Obciążalność
Ile prądu przeniesie w nagrzanej rozdzielnicy
Prąd znamionowy 16 A obowiązuje w temperaturze otoczenia +30 °C. Wyzwalacz termiczny to bimetal, więc im cieplej wokół aparatu, tym mniej prądu wystarczy do jego wygięcia — a w zabudowanej rozdzielnicy latem +30 °C to wartość optymistyczna.
Na to nagrzanie aparat pracuje też sam: traci 3,1 W na biegun, czyli 6,2 W (2 × 3,1 W) w całości. Przy kilkunastu aparatach w jednej obudowie te waty sumują się do wartości, którą widać na termometrze w środku.
W amperach
Obciążalność w temperaturze
Zwarcie
Co znaczy 6 kA i kiedy to za mało
6 kA to największy prąd zwarciowy, jaki aparat potrafi przerwać. Dobiera się go do spodziewanego prądu zwarcia w miejscu montażu: ta wartość musi być wyższa od prądu zwarcia wyliczonego dla tego punktu instalacji. Po stronie stałej instalacji fotowoltaicznej prąd zwarciowy ogranicza sam falownik i charakterystyka łańcucha modułów, więc spodziewane wartości są niższe niż po stronie sieci.
- Wytrzymałość izolacji: Uimp: 4 kV (2P), 6 kV (4P) napięcia udarowego i Ui: 1000 V DC napięcia izolacji, w kategorii przepięciowej 3.
Montaż
Ile miejsca zajmie i czym go podłączyć
Aparat zatrzaskuje się na szynie TH-35 mm (DIN) i zajmuje 2 moduły — 36 mm szerokości przy wysokości 83 mm (89 mm z uchwytem na szynę) i głębokości zabudowy 79 mm. Czoło wystające przez maskownicę ma 45 mm.
Wymiary
Miejsce w rozdzielnicy
Zaciski
Jaki przewód wejdzie
Zaciski kombinowane — windowe i otwarte przyjmują żyłę o przekroju 1 — 35 mm². Moment dokręcania to 3,5 Nm.
Szyna grzebieniowa
Zasilanie kilku aparatów
Ten sam zacisk przyjmuje szynę łączeniową o grubości 0,8 — 2 mm, więc rząd aparatów zasilisz jednym grzebieniem zamiast mostkowania kawałkami przewodu.
Kierunek zasilania
Góra czy dół
Kierunek zasilania jest dowolny — z góry lub z dołu. Nie trzeba przerabiać rozdzielnicy ani odwracać aparatu, żeby dopasować go do istniejącego okablowania.
Rozbudowa
Co można dostawić do wyłącznika Noark
Aparat nie musi zostać samym wyłącznikiem. Z boku dostawia się moduły, które dokładają sygnalizację stanu i zdalne wyzwalanie: styki pomocnicze AX3111/AX3122, styki zadziałania AL3111, styk łączony AXL31, wyzwalacze wzrostowe SHT31/SHT3111, podnapięciowe UVT31/UVT3101/UVT3110.
- 3 styki pojedyncze (AX3111, AL3111) albo 2 podwójne (AX3122, AXL31) i do 2 wyzwalaczy (SHT31, UVT31) — ograniczeniem jest łączna liczba modułów, nie ich rodzaj.
- Styk pomocniczy podaje położenie dźwigni, a styk zadziałania rozróżnia wyłączenie ręczne od zadziałania zabezpieczenia — to różnica między „ktoś wyłączył" a „coś się stało".
- Wyzwalacz wzrostowy otwiera aparat na sygnał z zewnątrz (np. z przycisku bezpieczeństwa), a podnapięciowy otwiera go przy zaniku napięcia sterującego.
- Montaż: wszystkie akcesoria montowane z lewej strony aparatu.
Akcesoria zatrzaskują się obok aparatu na tej samej szynie — nie zajmują osobnego miejsca w rozdzielnicy poza swoją szerokością.
Warunki pracy
Gdzie ten aparat wolno postawić i ile wytrzyma
Stopień szczelności IP20 na zaciskach oznacza ochronę przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą — aparat jest przewidziany wyłącznie do zamkniętej rozdzielnicy, nie do montażu w miejscu narażonym na zachlapanie.
- Temperatura otoczenia -35 — +70 °C, wilgotność względna ≤ 95 % przy 20 °C, ≤ 50 % przy 40 °C, odporność na wilgoć i ciepło: klasa 2.
- Montaż do ≤ 2000 m nad poziomem morza, w środowisku o stopniu zanieczyszczenia 3 i klasie instalacji III.
- Trwałość 20 000 łączeń mechanicznie i 300 łączeń pod obciążeniem. Aparat DC jest zabezpieczeniem, nie łącznikiem roboczym — tej drugiej liczby nie da się nadrobić częstszym przeglądem.
- Napięcie znamionowe łączeniowe: Ue: 500 V DC (2P) i 1000 V DC (4P) — 250 V DC na biegun.
- niespolaryzowany — kierunek przepływu prądu dowolny.
- Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Przed montażem
Co sprawdzić przed zatrzaśnięciem aparatu na szynie
- Obliczeniowy prąd obwodu nie przekracza 16 A w temperaturze, jaka realnie panuje w rozdzielnicy — przy +50 °C to już tylko 14,9 A.
- Spodziewany prąd zwarcia w tym punkcie instalacji jest niższy niż 6 kA.
- Prąd zwarcia na końcu obwodu osiąga próg magnetyczny 153,6 A — inaczej warunek samoczynnego wyłączenia nie będzie spełniony w wymaganym czasie.
- Na szynie zostało 36 mm wolnego miejsca, a za maskownicą 79 mm głębokości.
- Przekrój żyły mieści się w 1 — 35 mm², a klucz dynamometryczny jest ustawiony na 3,5 Nm.
- Temperatura w miejscu montażu mieści się w zakresie -35 — +70 °C.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Norma
- IEC/EN 60947-2
- Prąd znamionowy
- In: 16 A
- Charakterystyka
- C
- Zakres wyzwalania magnetycznego
- 9,6 — 14,4 ×In, czyli 153,6 — 230,4 A
- Obciążalność a temperatura
- In odniesione do +30 °C; przy +40 °C 15,4 A, przy +50 °C 14,9 A, przy +60 °C 14,5 A, przy +70 °C 13,8 A
- Liczba biegunów
- 2
- Liczba biegunów chronionych
- 2
- Jednocześnie rozłączany biegun N
- nie
- Polaryzacja
- niespolaryzowany — kierunek przepływu prądu dowolny
- Rodzaj napięcia
- DC
- Napięcie znamionowe
- 500 V
- Napięcie znamionowe łączeniowe
- Ue: 500 V DC (2P) i 1000 V DC (4P) — 250 V DC na biegun
- Zwarciowa zdolność łączeniowa
- Icu: 6 kA wg IEC/EN 60947-2 — aparat prądu stałego, norma EN 60898-1 (wyłączniki AC) go nie dotyczy
- Znamionowa zdolność zwarciowa Icu
- 6 kA wg IEC/EN 60947-2
- Napięcie udarowe
- Uimp: 4 kV (2P), 6 kV (4P)
- Napięcie znamionowe izolacji
- Ui: 1000 V DC
- Kategoria przeciwprzepięciowa
- 3
- Strata mocy na biegun
- 3,1 W
- Strata mocy aparatu
- 6,2 W (2 × 3,1 W)
- Trwałość mechaniczna
- 20 000 łączeń
- Trwałość elektryczna
- 300 łączeń
- Kierunek zasilania
- dowolny — z góry lub z dołu
- Montaż
- szyna TH-35 mm (DIN)
- Stopień szczelności
- IP20 na zaciskach
- Zaciski
- kombinowane — windowe i otwarte
- Pojemność zacisków
- 1 — 35 mm²
- Moment dokręcania zacisków
- 3,5 Nm
- Grubość szyn łączeniowych
- 0,8 — 2 mm
- Możliwość dodatkowego wyposażenia
- tak
- Akcesoria
- styki pomocnicze AX3111/AX3122, styki zadziałania AL3111, styk łączony AXL31, wyzwalacze wzrostowe SHT31/SHT3111, podnapięciowe UVT31/UVT3101/UVT3110
- Limit akcesoriów
- 3 styki pojedyncze (AX3111, AL3111) albo 2 podwójne (AX3122, AXL31) i do 2 wyzwalaczy (SHT31, UVT31)
- Montaż akcesoriów
- wszystkie akcesoria montowane z lewej strony aparatu
- Temperatura pracy
- -35 — +70 °C
- Wilgotność względna
- ≤ 95 % przy 20 °C, ≤ 50 % przy 40 °C
- Odporność na wilgoć i ciepło
- klasa 2
- Stopień zanieczyszczenia
- 3
- Klasa instalacji
- III
- Wysokość instalacji n.p.m.
- ≤ 2000 m
- Zakres prądów znamionowych rodziny
- 10 — 63 A
- Charakterystyki dostępne w rodzinie
- C, K
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Szerokość
- 36 mm
- Wysokość
- 83 mm (89 mm z uchwytem na szynę)
- Wysokość czoła
- 45 mm
- Głębokość zabudowy
- 79 mm
- Szerokość na moduł
- 18 mm
- Liczba modułów
- 2
- Kod producenta
- 111561
- EAN
- 8592765115614
- Waga na moduł
- 0,12 kg
Do pobrania
Dokumenty producenta
Aparat jest badany według normy IEC/EN 60947-2.
