Stycznik modułowy 4P 40A 4NO 400V SC301 Schelinger A62-SC-301-4P-40-40

Schelinger SC

SC-301 4P — 40 A / 18 A

Stycznik instalacyjny modułowy, 4 zwierne (4NO + 0NC).

4P • AC-7a 40 A • AC-7b 18 A • 4 zwierne.

Kod producenta: A62-SC-301-4P-40-40  |  EAN: 5900280976581

Stycznik instalacyjny Schelinger SC-301 załącza obwód zdalnie — zamiast prowadzić prąd odbiornika przez łącznik na ścianie, przełączasz cewkę. Karta katalogowa podaje dla niego dwa prądy znamionowe: 40 A w kategorii AC-7a i tylko 18 A w AC-7b. Ta druga liczba obowiązuje przy obciążeniu silnikowym i to ona, a nie liczba z nazwy, wyznacza granicę doboru.

Dobór

Który prąd naprawdę Cię obowiązuje

Dwie liczby, nie jedna

AC-7a 40 A dotyczy obciążenia o małej indukcyjności (m.in. oświetlenie, grzejniki). AC-7b 18 A dotyczy obciążenia silnikowe. Różnica bierze się z prądu rozruchowego i z tego, co dzieje się na styku przy rozłączaniu obciążenia indukcyjnego.

Jak to przełożyć na swój obwód

Grzejnik, mata grzewcza, gniazda, oświetlenie żarowe — kategoria AC-7a. Pompa, wentylator, brama, sprężarka — AC-7b, czyli niższa wartość. Przy oświetleniu LED i zasilaczach impulsowych warto pamiętać, że prąd załączenia bywa wielokrotnie wyższy od prądu pracy.

Co robi układ styków

4 zwierne (4NO + 0NC). Styk zwierny (NO) zamyka obwód po podaniu napięcia na cewkę, rozwierny (NC) — odwrotnie. Wersje z NC służą do obwodów, które mają być domyślnie załączone.

Montaż

Co sprawdzić przed montażem

Dobór wariantu

Który stycznik Schelinger SC wybrać

Warianty serii różnią się układem styków i prądem. Sam układ NO/NC decyduje o tym, czy obwód jest domyślnie otwarty, czy zamknięty.

Do pobrania

Dokumentacja producenta

Karta katalogowa i deklaracja zgodności.

• Karta katalogowa serii (PDF)
• Instrukcja montażu (PDF)
• Karta z katalogu 2024 (PDF)
• Deklaracja zgodności UE (PDF)

Specyfikacja

Dane techniczne

Kod producenta

A62-SC-301-4P-40-40

Marka

Schelinger

Układ styków

4 zwierne (4NO + 0NC)

Prąd znamionowy AC-7a

In: 40 A

Prąd znamionowy AC-7b

In: 18 A

Prąd znamionowy

In: 40 A

Kategoria AC-7a

obciążenia o małej indukcyjności (m.in. oświetlenie, grzejniki)

Kategoria AC-7b

obciążenia silnikowe

Napięcie znamionowe

Un: 400 V~ 50 Hz

Napięcie znamionowe izolacji

Ui: 500 V

Typ

40 (4NO + 0NC)

Pojemność zacisków głównych

maks. 6 mm²

Pojemność zacisków pomocniczych

maks. 2,5 mm²

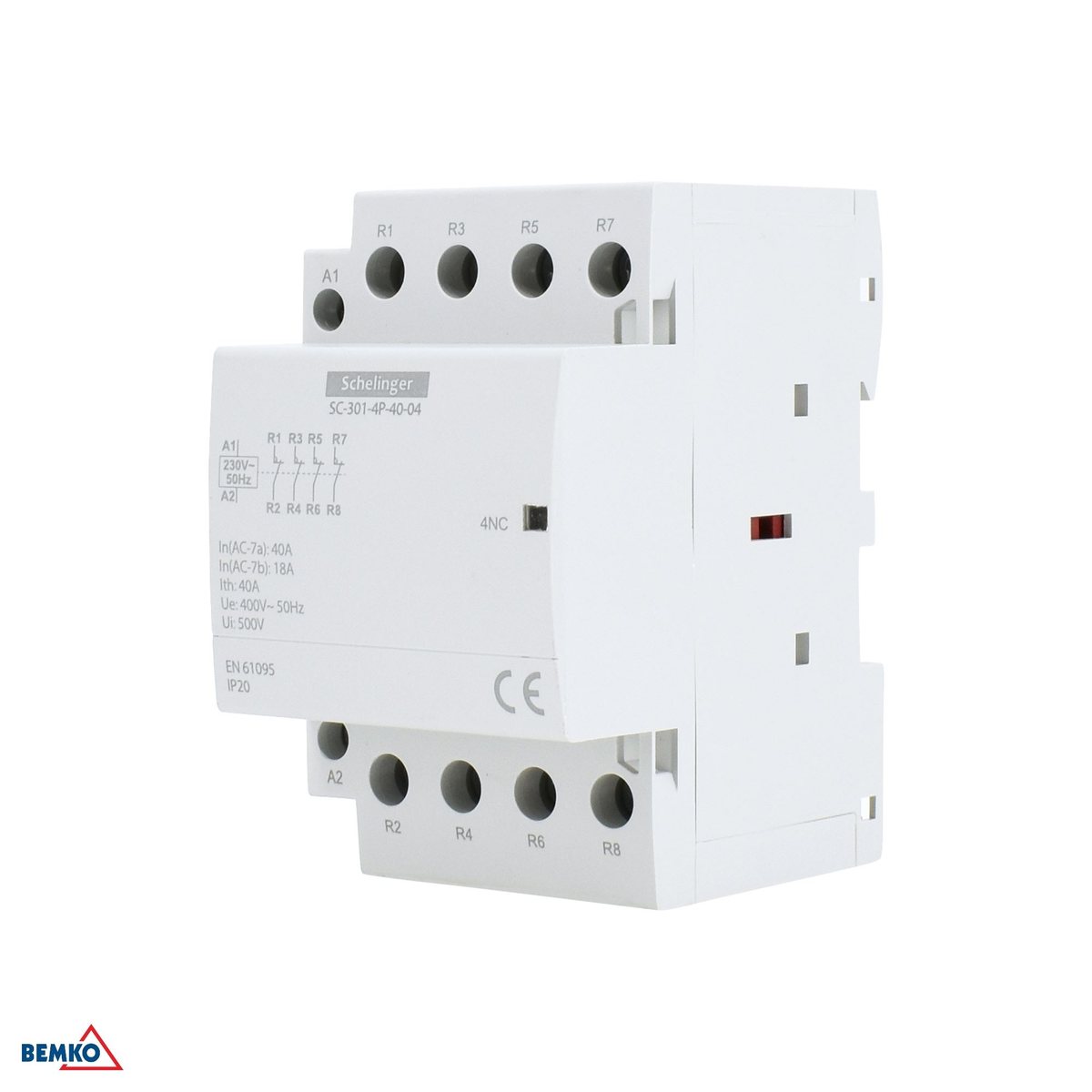

Montaż

Szyna DIN/TH 35 mm

Liczba modułów

3

Szerokość

54 mm

Wysokość

68 mm

Długość

85 mm

Stopień szczelności

IP20

Temperatura pracy

-5° C / +60° C

Deklaracja zgodności UE

deklaracja-zgodnosci-ue-styczniki-sc

Dyrektywy

2014/35/UE (LVD), 2011/65/UE (RoHS)

Karton

40

EAN

5900280976581

Zanim zamówisz: jeżeli po drugiej stronie stycznika jest silnik, pompa albo wentylator, obowiązuje Cię AC-7b 18 A, a nie 40 A z nazwy. Cewka musi być zasilona przez cały czas załączenia obwodu.
