Opis
SC-201 2P — 25 A / 9 A
Stycznik instalacyjny modułowy, 4 rozwierne (0NO + 4NC).
2P • AC-7a 25 A • AC-7b 9 A • 4 rozwierne.
Kod producenta: A62-SC-201-2P-25-04 | EAN: 5900280976574
Stycznik instalacyjny Schelinger SC-201 załącza obwód zdalnie — zamiast prowadzić prąd odbiornika przez łącznik na ścianie, przełączasz cewkę. Karta katalogowa podaje dla niego dwa prądy znamionowe: 25 A w kategorii AC-7a i tylko 9 A w AC-7b. Ta druga liczba obowiązuje przy obciążeniu silnikowym i to ona, a nie liczba z nazwy, wyznacza granicę doboru.
AC-7a 25 A
Obciążenia o małej indukcyjności (m.in. oświetlenie, grzejniki).
AC-7b 9 A
Obciążenia silnikowe — prąd rozruchowy silnika obciąża styk znacznie mocniej.
4 rozwierne
4 rozwierne (0NO + 4NC).
2 moduły
Szerokość 36 mm na szynie TH 35 mm.
Dobór
Który prąd naprawdę Cię obowiązuje
Dwie liczby, nie jedna
AC-7a 25 A dotyczy obciążenia o małej indukcyjności (m.in. oświetlenie, grzejniki). AC-7b 9 A dotyczy obciążenia silnikowe. Różnica bierze się z prądu rozruchowego i z tego, co dzieje się na styku przy rozłączaniu obciążenia indukcyjnego.
Jak to przełożyć na swój obwód
Grzejnik, mata grzewcza, gniazda, oświetlenie żarowe — kategoria AC-7a. Pompa, wentylator, brama, sprężarka — AC-7b, czyli niższa wartość. Przy oświetleniu LED i zasilaczach impulsowych warto pamiętać, że prąd załączenia bywa wielokrotnie wyższy od prądu pracy.
Co robi układ styków
4 rozwierne (0NO + 4NC). Styk zwierny (NO) zamyka obwód po podaniu napięcia na cewkę, rozwierny (NC) — odwrotnie. Wersje z NC służą do obwodów, które mają być domyślnie załączone.
Montaż
Co sprawdzić przed montażem
Zaciski
Główne do maks. 6 mm², pomocnicze do maks. 2,5 mm². Obwód sterowania i obwód główny mają osobne zaciski o różnym przekroju.
Napięcia
Znamionowe Un: 400 V~ 50 Hz, izolacji 500 V.
Wymiary i opakowanie
Szerokość 36 mm, wysokość 68 mm, głębokość 81 mm. Typ styków oznaczony przez producenta jako 04 (0NO + 4NC). Karton zbiorczy 60 szt.
Warunki pracy
od -5 °C do +60 °C, stopień ochrony IP20 — do rozdzielnicy.
Stycznik czy przekaźnik impulsowy
Stycznik trzyma styk tylko dopóki cewka jest zasilona — po zaniku napięcia obwód się rozłącza. Jeżeli chcesz sterować oświetleniem z kilku przycisków i utrzymać stan bez ciągłego poboru cewki, właściwym wyrobem jest przekaźnik impulsowy.
Dobór wariantu
Który stycznik Schelinger SC wybrać
Warianty serii różnią się układem styków i prądem. Sam układ NO/NC decyduje o tym, czy obwód jest domyślnie otwarty, czy zamknięty.
4 rozwierne
4 rozwierne (0NO + 4NC).
A62-SC-101-1P-25-11
1 zwierny + 1 rozwierny (1NO + 1NC); prąd AC-7a 25 A, AC-7b 9 A. Zobacz A62-SC-101-1P-25-11.
A62-SC-101-1P-25-20
2 zwierne (2NO + 0NC); prąd AC-7a 25 A, AC-7b 9 A. Zobacz A62-SC-101-1P-25-20.

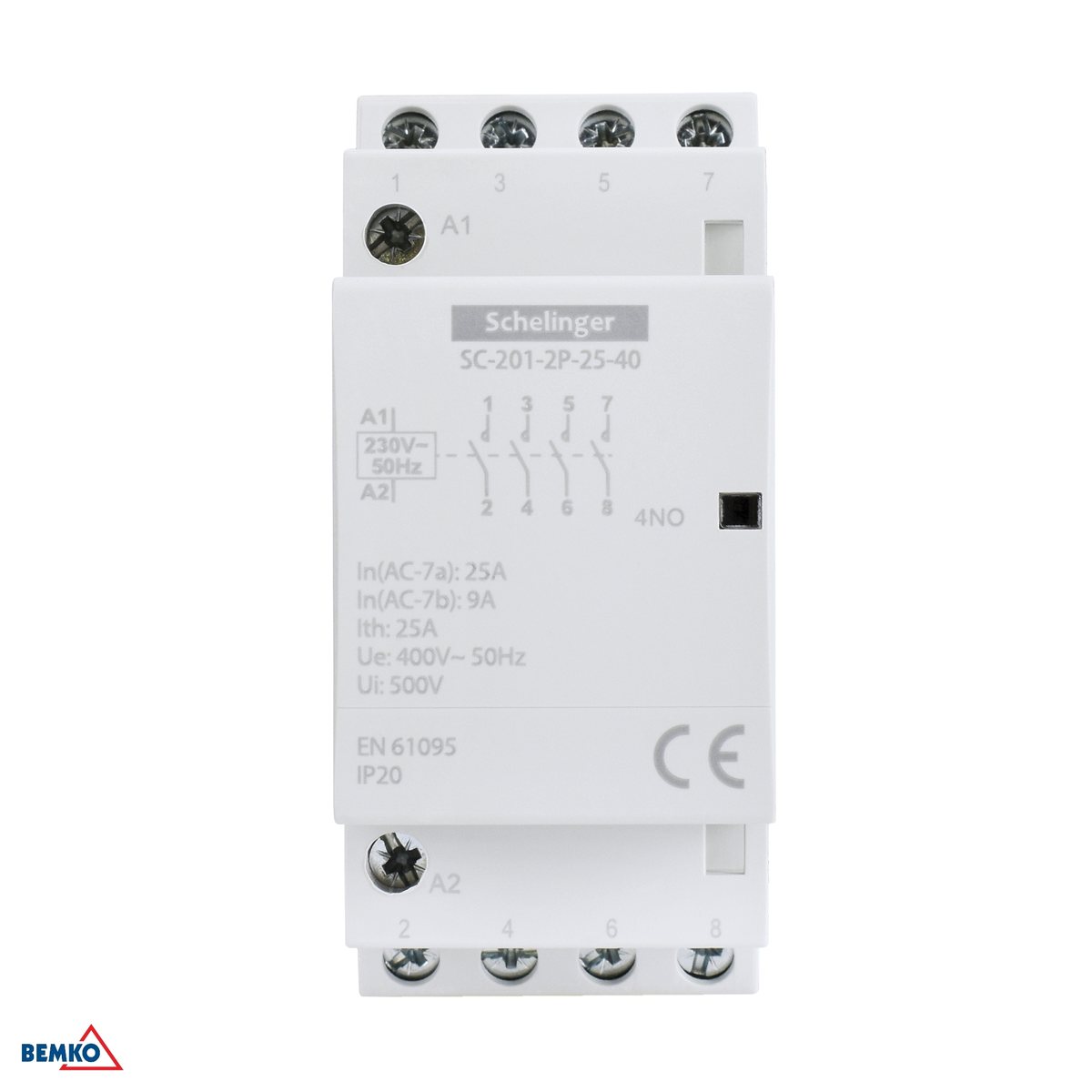

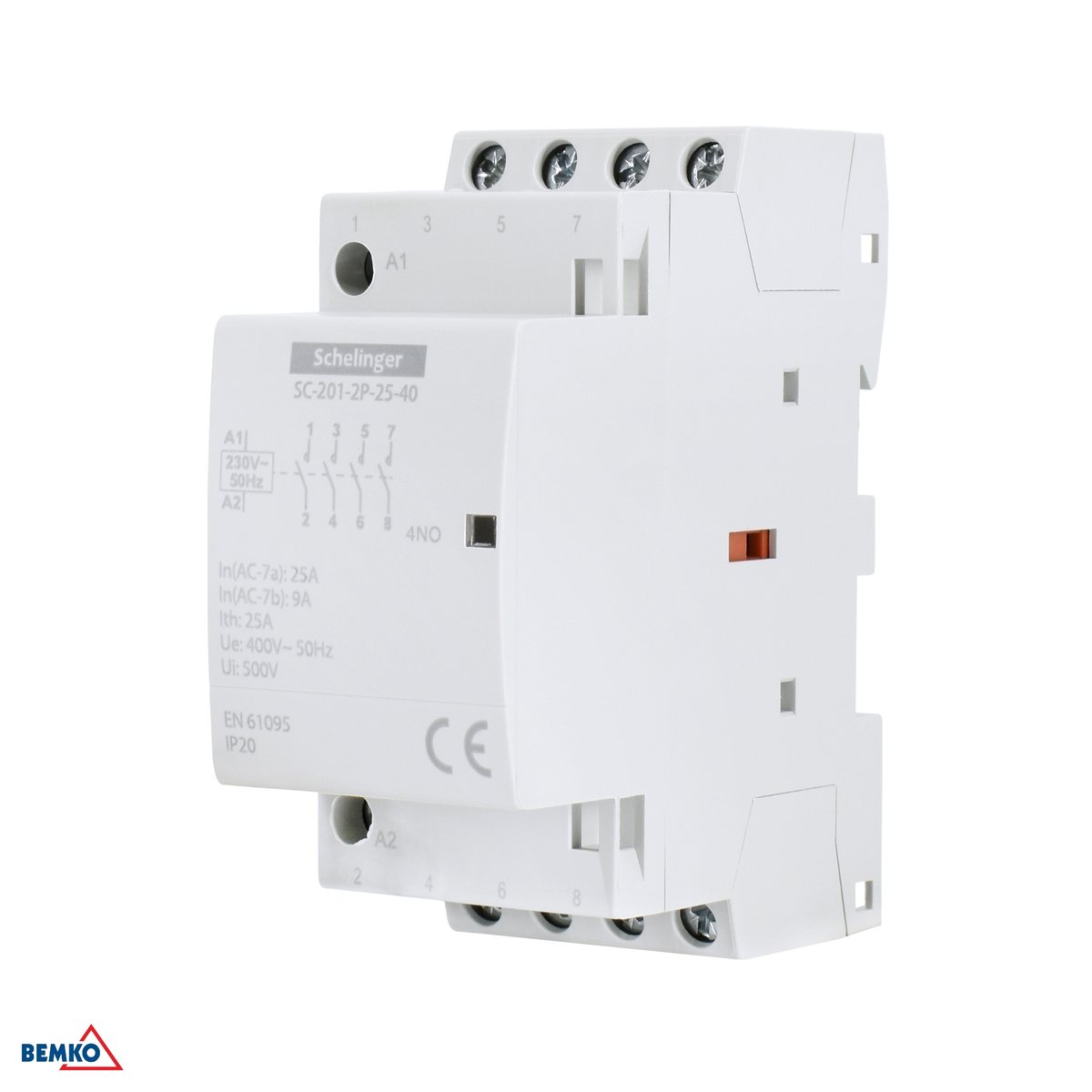

A62-SC-201-2P-25-40
4 zwierne (4NO + 0NC); prąd AC-7a 25 A, AC-7b 9 A. Zobacz A62-SC-201-2P-25-40.
A62-SC-301-4P-40-04
4 rozwierne (0NO + 4NC); prąd AC-7a 40 A, AC-7b 18 A. Zobacz A62-SC-301-4P-40-04.
A62-SC-301-4P-40-40
4 zwierne (4NO + 0NC); prąd AC-7a 40 A, AC-7b 18 A. Zobacz A62-SC-301-4P-40-40.
Do pobrania
Dokumentacja producenta
Karta katalogowa i deklaracja zgodności.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Karta z katalogu 2024 (PDF)
- Deklaracja zgodności UE (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A62-SC-201-2P-25-04
- Marka
- Schelinger
- Układ styków
- 4 rozwierne (0NO + 4NC)
- Prąd znamionowy AC-7a
- In: 25 A
- Prąd znamionowy AC-7b
- In: 9 A
- Prąd znamionowy
- In: 25 A
- Kategoria AC-7a
- obciążenia o małej indukcyjności (m.in. oświetlenie, grzejniki)
- Kategoria AC-7b
- obciążenia silnikowe
- Napięcie znamionowe
- Un: 400 V~ 50 Hz
- Napięcie znamionowe izolacji
- Ui: 500 V
- Typ
- 04 (0NO + 4NC)
- Pojemność zacisków głównych
- maks. 6 mm²
- Pojemność zacisków pomocniczych
- maks. 2,5 mm²
- Montaż
- Szyna DIN/TH 35 mm
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 68 mm
- Długość
- 81 mm
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +60 °C
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-styczniki-sc
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 60
- EAN
- 5900280976574
Zanim zamówisz: jeżeli po drugiej stronie stycznika jest silnik, pompa albo wentylator, obowiązuje Cię AC-7b 9 A, a nie 25 A z nazwy. Cewka musi być zasilona przez cały czas załączenia obwodu.
