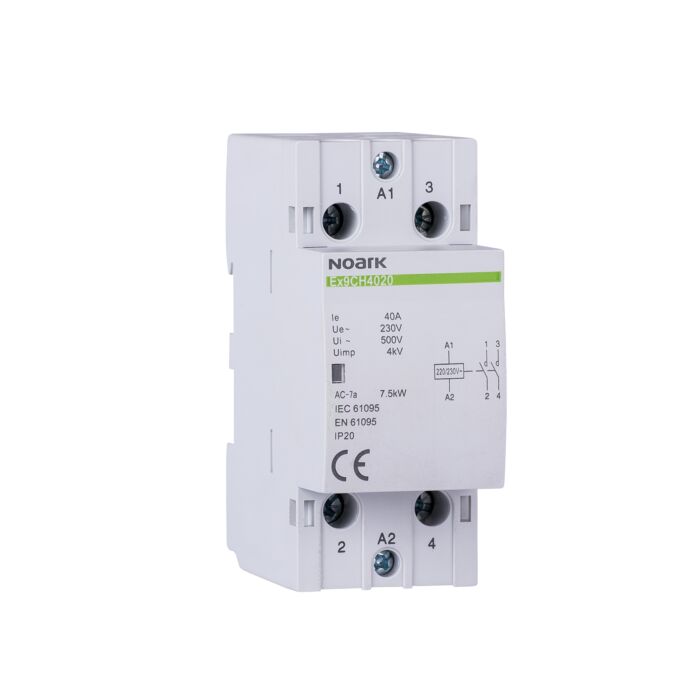

Stycznik modułowy 40A 2NO 400V NOARK 102416

Dobór

Ile ten stycznik naprawdę załączy

Kategoria użytkowania rozstrzyga tu tyle samo, co sam nominał: prąd stycznika obowiązuje dla określonego rodzaju obciążenia, a nie w każdym obwodzie. Prąd znamionowy Ie (AC-1, AC-7a) wynosi w tym aparacie 40 A — tyle wolno przez niego przepuścić w tych dwóch kategoriach. Prąd cieplny umowny Ith, mierzony w otwartej przestrzeni, jest identyczny: 40 A.

Warunki pomiaru karta podaje wprost: prąd łączeniowy równy znamionowemu (Ic/Ie 1,0), napięcie powrotne 1,05 × Ue, współczynnik mocy cos φ 0,8. Moc sterowana w kategorii AC-7a wynosi 26 kW — to jest liczba, którą porównujesz z mocą grzałek albo opraw w obwodzie.

Dla obciążeń silnikowych obowiązuje kategoria AC-7b, a karta serii Ex9CH40 nie podaje dla niej żadnej wartości. Jeśli ten stycznik ma załączać silnik, pompę albo sprężarkę, wartości granicznej nie ma w dokumentacji producenta i trzeba ją potwierdzić przed doborem — nie da się jej wyprowadzić z prądu znamionowego.

Obciążalność

Ile przeniesie w nagrzanej rozdzielnicy

Prąd 40 A obowiązuje do +40 °C wokół aparatu. Powyżej tej temperatury karta obniża wartości znamionowe, i to nie symbolicznie: przy +70 °C zostaje 32 A. W zabudowanej rozdzielnicy z kilkunastoma aparatami to nie przypadek skrajny, tylko lipcowe popołudnie.

Zakres pracy to od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych). Dolna granica bywa ważniejsza, niż wygląda: stycznik oświetlenia zewnętrznego albo ogrzewania rynien stoi zwykle w rozdzielnicy nieogrzewanej.

Styki

Które zaciski zwierają się po podaniu napięcia

Konfigurację styków koduje w nazwie typu liczba 20. Tutaj oznacza 2 styki zwierne (NO), a styki rozwierne (NC) w tym wariancie nie występują. Styk zwierny jest otwarty przy cewce bez napięcia i zamyka się po jej zasileniu; rozwierny działa odwrotnie. Aparaty z tej serii wyglądają jednakowo, więc konfigurację odczytuje się wyłącznie z oznaczenia — w rodzinie występują warianty 20, 11, 02, 40, 22, 31 i 04.

Zaciski są ponumerowane trwale: cewka A1 i A2, styki 1-2 i 3-4. Stan styków pokazuje wskaźnik optyczny, w czole obudowy — widać go przez wycięcie maskownicy, bez wypinania aparatu. Sterowanie ręczne w tej serii nie występuje, a możliwość dodatkowego wyposażenia karta wyklucza: modułów dostawianych z boku ten aparat nie przyjmuje. Dźwignię do wymuszenia załączenia ma osobna seria Ex9CHM.

Cewka

Czym go wysterować i ile na tym tracisz

Cewka tego egzemplarza pracuje na 230 V AC przy częstotliwości 50/60 Hz. W rodzinie są jeszcze wersje na 24 V AC, 230 V AC i 240 V AC, a napięcia cewki nie da się zmienić po zakupie — to jest wybór na etapie zamówienia.

Pobór mocy cewki to 5,10 VA, czyli 1,50 W. Obciążalność cewki 100 % oznacza, że cewka może być pod napięciem bez przerwy — i zwykle jest, bo stycznik trzyma obwód załączony. Te waty grzeją rozdzielnicę stale, a nie w chwili łączenia. Karta dopuszcza 300 łączeń na godzinę.

Montaż

Ile miejsca zajmie i czym go podłączyć

Aparat zatrzaskuje się na szynie standardowej TH-35 mm (DIN) i zajmuje 2 moduły, czyli 36 mm szerokości przy wysokości 85 mm i głębokości zabudowy 67,5 mm. Wielkość mechaniczna 45 mm to standardowe wycięcie maskownicy, więc czoło wyjdzie równo z sąsiadami. Pozycja montażu: pionowa, z dopuszczalnym odchyleniem 5°. Waga to 0,22 kg.

Obwód główny wchodzi w zaciski śruby M5. Pojemność zacisków to 2,5 — 16 mm² — ale ta wartość dotyczy jednej żyły. Pojemność zacisków przy dwóch żyłach spada do 2,5 — 6 mm², co przesądza o mostkowaniu sąsiednich aparatów kawałkiem przewodu. Odizolować trzeba 10,5 mm, a moment dokręcania zacisków wynosi 2 Nm.

Warunki pracy

Gdzie wolno go postawić i ile wytrzyma

Stopień szczelności IP20 to ochrona przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą. Aparat jest przewidziany do zamkniętej rozdzielnicy, nie na ścianę garażu. Wykonanie jest zgodne z normą IEC/EN 61095.
