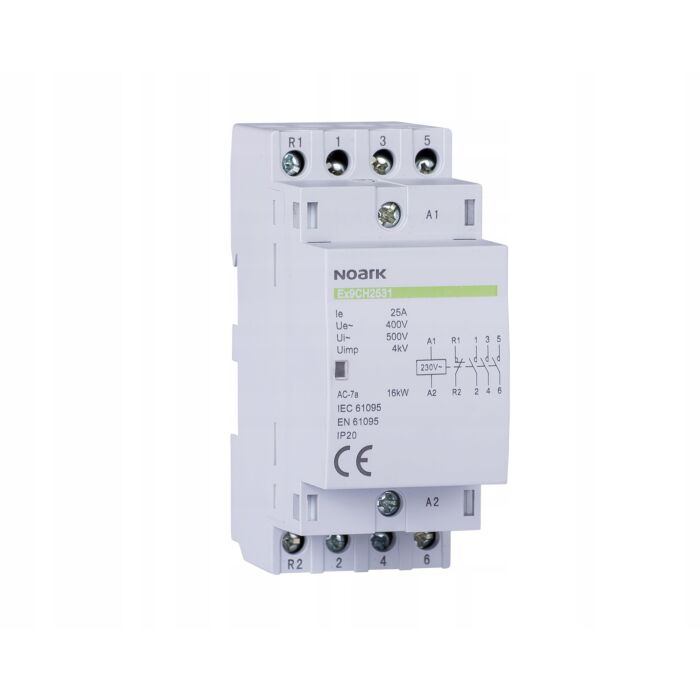

Stycznik modułowy Noark Ex9CH25 40
Zdalne załączanie obwodu oświetlenia, ogrzewania i wentylacji — na szynę w rozdzielnicy.
25 A • 4 styki zwierne • cewka 230 V AC • 2 moduły
Kod producenta: 102412 | EAN: 8592765024138.
Stycznik modułowy Noark Ex9CH25 40 załącza obwód zdalnie: napięcie 230 V AC podane na cewkę zwiera styki, zanik napięcia je rozwiera. Sterowanie idzie z zegara, czujnika zmierzchowego albo sterownika, a prąd odbiornika płynie przez aparat, nie przez ten sygnał. Ten wariant ma 4 styki zwierne (NO), prąd znamionowy 25 A w kategoriach AC-1 i AC-7a, a na szynie zajmuje 2 moduły, czyli 36 mm. Karta przewiduje go do zadań, w których łączenie powtarza się codziennie: sterowanie oświetleniem, ogrzewaniem, wentylacją, małymi silnikami elektrycznymi, pompami ciepła i automatyką budynkową.
Prąd znamionowy 25 A
Wartość dla kategorii AC-1 i AC-7a. Moc sterowana w AC-7a to 16 kW.
W cieple 16 A
Tyle aparat przenosi przy +70 °C zamiast 25 A w warunkach znamionowych.
Cewka 1,56 W
Pobór przy obciążalności 100 %, czyli w pracy ciągłej.
2 moduły na szynie
Szerokość 36 mm przy głębokości zabudowy 67,5 mm.
Dobór
Ile ten stycznik naprawdę załączy
Kategoria użytkowania rozstrzyga tu tyle samo, co sam nominał: prąd stycznika obowiązuje dla określonego rodzaju obciążenia, a nie w każdym obwodzie. Prąd znamionowy Ie (AC-1, AC-7a) wynosi w tym aparacie 25 A — tyle wolno przez niego przepuścić w tych dwóch kategoriach. Prąd cieplny umowny Ith, mierzony w otwartej przestrzeni, jest identyczny: 25 A.
Warunki pomiaru karta podaje wprost: prąd łączeniowy równy znamionowemu (Ic/Ie 1,0), napięcie powrotne 1,05 × Ue, współczynnik mocy cos φ 0,8. Moc sterowana w kategorii AC-7a wynosi 16 kW — to jest liczba, którą porównujesz z mocą grzałek albo opraw w obwodzie.
Dla obciążeń silnikowych obowiązuje kategoria AC-7b, a karta serii Ex9CH25 nie podaje dla niej żadnej wartości. Jeśli ten stycznik ma załączać silnik, pompę albo sprężarkę, wartości granicznej nie ma w dokumentacji producenta i trzeba ją potwierdzić przed doborem — nie da się jej wyprowadzić z prądu znamionowego.
W kategoriach
Prąd, który wolno przez niego przepuścić
- Prąd cieplny umowny Ith
- 25 A
- Prąd znamionowy Ie (AC-1, AC-7a)
- 25 A
- Prąd znamionowy Ie (AC-7b)
- karta serii tej wartości nie podaje
- Moc sterowana w AC-7a
- 16 kW
- Napięcie znamionowe łączeniowe Ue
- 230/400 V AC
- Rodzaj napięcia obwodu
- AC
Obciążalność
Ile przeniesie w nagrzanej rozdzielnicy
Prąd 25 A obowiązuje do +40 °C wokół aparatu. Powyżej tej temperatury karta obniża wartości znamionowe, i to nie symbolicznie: przy +70 °C zostaje 16 A. W zabudowanej rozdzielnicy z kilkunastoma aparatami to nie przypadek skrajny, tylko lipcowe popołudnie.
Zakres pracy to od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych). Dolna granica bywa ważniejsza, niż wygląda: stycznik oświetlenia zewnętrznego albo ogrzewania rynien stoi zwykle w rozdzielnicy nieogrzewanej.
W amperach
Obciążalność a temperatura otoczenia
- +40 °C
- 25 A
- +50 °C
- 22 A
- +60 °C
- 18 A
- +70 °C
- 16 A
Styki
Które zaciski zwierają się po podaniu napięcia
Konfigurację styków koduje w nazwie typu liczba 40. Tutaj oznacza 4 styki zwierne (NO), a styki rozwierne (NC) w tym wariancie nie występują. Styk zwierny jest otwarty przy cewce bez napięcia i zamyka się po jej zasileniu; rozwierny działa odwrotnie. Aparaty z tej serii wyglądają jednakowo, więc konfigurację odczytuje się wyłącznie z oznaczenia — w rodzinie występują warianty 20, 11, 02, 40, 22, 31 i 04.
Zaciski są ponumerowane trwale: cewka A1 i A2, styki 1-2, 3-4, 5-6 i 7-8. Stan styków pokazuje wskaźnik optyczny, w czole obudowy — widać go przez wycięcie maskownicy, bez wypinania aparatu. Sterowanie ręczne w tej serii nie występuje, a możliwość dodatkowego wyposażenia karta wyklucza: modułów dostawianych z boku ten aparat nie przyjmuje. Dźwignię do wymuszenia załączenia ma osobna seria Ex9CHM.
Układ styków
Co jest w tym wariancie
- Konfiguracja styków
- 40 — 4 styki zwierne (NO)
- Styki zwierne (NO)
- 4
- Styki rozwierne (NC)
- 0
- Oznaczenia zacisków
- cewka A1 i A2, styki 1-2, 3-4, 5-6 i 7-8
- Sterowanie ręczne
- nie
- Moduły dostawiane z boku
- nie
Potrzebujesz innego układu? Ten sam układ styków jest dostępny na inny prąd znamionowy:
stycznik Noark Ex9CH40 40 na 40 A z czterema stykami zwiernymi (nr 102420)
Różnicą jest nominał, nie liczba styków.
Cewka
Czym go wysterować i ile na tym tracisz
Cewka tego egzemplarza pracuje na 230 V AC przy częstotliwości 50/60 Hz. W rodzinie są jeszcze wersje na 24 V AC, 230 V AC i 240 V AC, a napięcia cewki nie da się zmienić po zakupie — to jest wybór na etapie zamówienia.
Pobór mocy cewki to 5,31 VA, czyli 1,56 W. Obciążalność cewki 100 % oznacza, że cewka może być pod napięciem bez przerwy — i zwykle jest, bo stycznik trzyma obwód załączony. Te waty grzeją rozdzielnicę stale, a nie w chwili łączenia. Karta dopuszcza 300 łączeń na godzinę.
Obwód sterowania
Parametry cewki
- Napięcie sterujące Uc
- 230 V AC
- Rodzaj napięcia cewki
- AC
- Częstotliwość znamionowa
- 50/60 Hz
- Pobór mocy
- 5,31 VA, czyli 1,56 W
- Obciążalność cewki
- 100 %
- Maksymalna częstotliwość łączeń
- 300 łączeń na godzinę
- Zaciski cewki
- śruby M3,5
- Pojemność zacisków cewki
- 1 — 4 mm²
- Moment dokręcania
- 0,8 Nm
Montaż
Ile miejsca zajmie i czym go podłączyć
Aparat zatrzaskuje się na szynie standardowej TH-35 mm (DIN) i zajmuje 2 moduły, czyli 36 mm szerokości przy wysokości 84,5 mm i głębokości zabudowy 67,5 mm. Wielkość mechaniczna 45 mm to standardowe wycięcie maskownicy, więc czoło wyjdzie równo z sąsiadami. Pozycja montażu: pionowa, z dopuszczalnym odchyleniem 5°. Waga to 0,21 kg.
Obwód główny wchodzi w zaciski śruby M3,5. Pojemność zacisków to 1 — 4 mm² — ale ta wartość dotyczy jednej żyły. Pojemność zacisków przy dwóch żyłach spada do 1 — 2,5 mm², co przesądza o mostkowaniu sąsiednich aparatów kawałkiem przewodu. Odizolować trzeba 10,5 mm, a moment dokręcania zacisków wynosi 0,8 Nm.
Wymiary
Miejsce w rozdzielnicy
- Liczba modułów
- 2 moduły
- Szerokość
- 36 mm
- Wysokość
- 84,5 mm
- Głębokość zabudowy
- 67,5 mm
- Wielkość mechaniczna
- 45 mm
- Waga
- 0,21 kg
- Montaż
- na szynie standardowej TH-35 mm (DIN)
- Pozycja montażu
- pionowa, z dopuszczalnym odchyleniem 5°
Sąsiedztwo na szynie
Odstęp od sąsiada
Producent przewidział do tej serii Ex9CH20 SP (nr 107956), szerokość 0,5 modułu. Wstawia się go między aparaty tam, gdzie rząd styczników pracuje w wysokiej temperaturze i trzeba mu zostawić drogę na odprowadzenie ciepła.
Zasilanie odbiornika
Obwód główny osobno
Napięcie obwodu głównego to 230/400 V AC, prąd AC. Stycznik nie zabezpiecza obwodu przed przeciążeniem ani zwarciem — to zadanie wyłącznika nadprądowego przed nim.
Warunki pracy
Gdzie wolno go postawić i ile wytrzyma
Stopień szczelności IP20 to ochrona przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą. Aparat jest przewidziany do zamkniętej rozdzielnicy, nie na ścianę garażu. Wykonanie jest zgodne z normą IEC/EN 61095.
- Trwałość 1 000 000 łączeń mechanicznie i 100 000 łączeń pod obciążeniem. W przeciwieństwie do zabezpieczenia ten aparat łączy codziennie, więc to druga liczba wyznacza jego życie.
- Napięcie znamionowe izolacji Ui: 500 V, a napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV.
- Stopień zanieczyszczenia 2 i klasa instalacji III.
- Temperatura otoczenia od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych).
- Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Przed montażem
Co sprawdzić przed zatrzaśnięciem stycznika na szynie
- Prąd odbiornika mieści się w 25 A w temperaturze, jaka realnie panuje w rozdzielnicy — przy +50 °C to już 22 A.
- Odbiornik nie jest silnikiem — dla kategorii AC-7b karta tej serii nie podaje wartości granicznej.
- Napięcie sterowania zgadza się z cewką: 230 V AC, 50/60 Hz.
- Liczba potrzebnych obwodów zgadza się z konfiguracją 40, czyli 4 styki zwierne.
- Na szynie zostało 36 mm wolnego miejsca, a za maskownicą 67,5 mm głębokości.
- Przekrój żyły mieści się w 1 — 4 mm², a klucz dynamometryczny jest ustawiony na 0,8 Nm.
- Obwód ma osobne zabezpieczenie nadprądowe.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Seria
- Ex9CH25
- Typ
- Ex9CH25 40 230 V 50/60 Hz
- Norma
- IEC/EN 61095
- Konfiguracja styków
- 40 — 4 styki zwierne (NO)
- Styki zwierne (NO)
- 4
- Styki rozwierne (NC)
- 0
- Oznaczenia zacisków
- cewka A1 i A2, styki 1-2, 3-4, 5-6 i 7-8
- Kategoria użytkowania
- AC-1 i AC-7a
- Prąd cieplny umowny Ith
- 25 A
- Prąd znamionowy Ie (AC-1, AC-7a)
- 25 A
- Moc sterowana w kategorii AC-7a
- 16 kW
- Warunki próby w kategorii AC-7a
- prąd łączeniowy równy znamionowemu (Ic/Ie 1,0), napięcie powrotne 1,05 × Ue, współczynnik mocy cos φ 0,8
- Obciążalność a temperatura
- przy +40 °C 25 A, przy +50 °C 22 A, przy +60 °C 18 A, przy +70 °C 16 A
- Napięcie znamionowe łączeniowe Ue
- 230/400 V AC
- Rodzaj napięcia obwodu głównego
- AC
- Napięcie sterujące cewki Uc
- 230 V AC
- Rodzaj napięcia cewki
- AC
- Częstotliwość znamionowa
- 50/60 Hz
- Pobór mocy cewki
- 5,31 VA, czyli 1,56 W
- Obciążalność cewki
- 100 %
- Maksymalna częstotliwość łączeń
- 300 łączeń na godzinę
- Napięcie znamionowe izolacji Ui
- 500 V
- Napięcie znamionowe udarowe wytrzymywane Uimp
- 4 kV
- Trwałość mechaniczna
- 1 000 000 łączeń
- Trwałość elektryczna
- 100 000 łączeń
- Wskaźnik stanu styków
- optyczny, w czole obudowy
- Sterowanie ręczne
- nie
- Możliwość dodatkowego wyposażenia
- nie
- Separator dystansowy
- Ex9CH20 SP (nr 107956), szerokość 0,5 modułu
- Montaż
- na szynie standardowej TH-35 mm (DIN)
- Pozycja montażu
- pionowa, z dopuszczalnym odchyleniem 5°
- Stopień szczelności
- IP20
- Zaciski
- śruby M3,5
- Pojemność zacisków
- 1 — 4 mm²
- Pojemność zacisków przy dwóch żyłach
- 1 — 2,5 mm²
- Moment dokręcania zacisków
- 0,8 Nm
- Długość odizolowania żyły
- 10,5 mm
- Zaciski cewki
- śruby M3,5
- Pojemność zacisków cewki
- 1 — 4 mm²
- Moment dokręcania zacisków cewki
- 0,8 Nm
- Temperatura pracy
- od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych)
- Stopień zanieczyszczenia
- 2
- Klasa instalacji
- III
- Zastosowanie wg karty
- sterowanie oświetleniem, ogrzewaniem, wentylacją, małymi silnikami elektrycznymi, pompami ciepła i automatyką budynkową
- Prądy znamionowe w rodzinie
- 25, 40 i 63 A
- Konfiguracje styków w rodzinie
- 20, 11, 02, 40, 22, 31 i 04
- Napięcia cewki w rodzinie
- 24 V AC, 230 V AC i 240 V AC
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Deklaracja zgodności UE
- 01024-20240501-Ex9CH-EUPL
- Dyrektywy
- 2014/35/UE i 2011/65/UE
- Normy zharmonizowane
- EN 61095:2009
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 84,5 mm
- Głębokość zabudowy
- 67,5 mm
- Wielkość mechaniczna
- 45 mm
- Waga
- 0,21 kg
- Kod producenta
- 102412
- EAN
- 8592765024138
Do pobrania
Dokumenty producenta Noark
Deklaracja zgodności UE nosi numer 01024-20240501-Ex9CH-EUPL, obejmuje dyrektywy 2014/35/UE i 2011/65/UE i normę zharmonizowaną EN 61095:2009. Jej przedmiot producent opisał jako „Styczniki instalacyjne 25, 40, 63 A".
