Opis

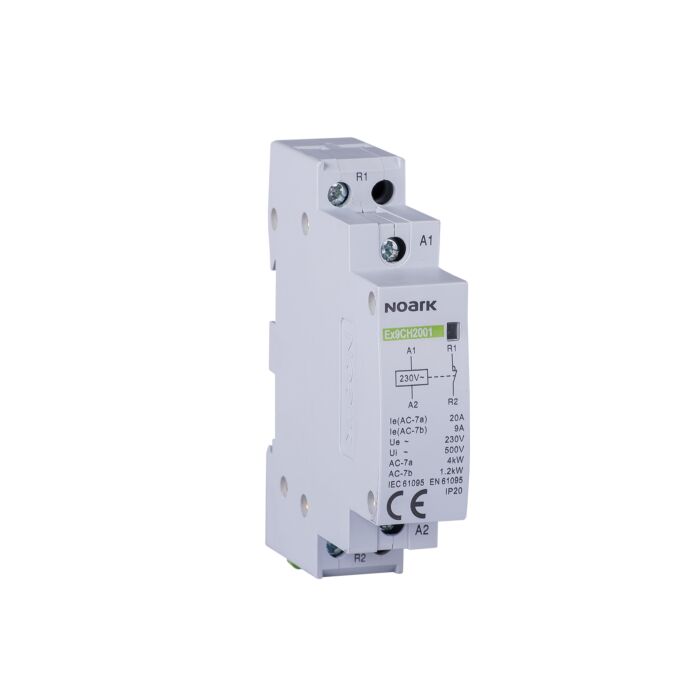

Stycznik modułowy Noark Ex9CH20 10
Zdalne załączanie obwodu oświetlenia, ogrzewania i wentylacji — na szynę w rozdzielnicy.
20 A • 1 styk zwierny • cewka 230 V AC • 1 moduł
Kod producenta: 107011 | EAN: 8592765070128.
Stycznik modułowy Noark Ex9CH20 10 załącza obwód zdalnie: napięcie 230 V AC podane na cewkę zwiera styki, zanik napięcia je rozwiera. Sterowanie idzie z zegara, czujnika zmierzchowego albo sterownika, a prąd odbiornika płynie przez aparat, nie przez ten sygnał. Ten wariant ma 1 styk zwierny (NO), prąd znamionowy 20 A w kategoriach AC-1, AC-7a i AC-7b, a na szynie zajmuje 1 moduł, czyli 18 mm. Karta przewiduje go do zadań, w których łączenie powtarza się codziennie: sterowanie oświetleniem, ogrzewaniem, wentylacją, małymi silnikami elektrycznymi, pompami ciepła i automatyką budynkową.
Uwaga na nazwę w dokumentacji: karta katalogowa serii Ex9CH20 mówi przekaźnik instalacyjny, a instrukcja producenta i cennik — stycznik modułowy. To ten sam aparat, ten sam numer katalogowy i ta sama norma; różni się tylko słowo użyte w nagłówku dokumentu.
20 A albo 9 A
Pierwsza liczba obowiązuje w kategoriach AC-1 i AC-7a, druga w AC-7b — i to tą drugą dobiera się pompę.
W cieple 14 A
Tyle aparat przenosi przy +70 °C zamiast 20 A w warunkach znamionowych.
Cewka 1,47 W
Pobór przy obciążalności 100 %, czyli w pracy ciągłej.
1 moduł na szynie
Szerokość 18 mm przy głębokości zabudowy 67,5 mm.
Dobór
Ile ten stycznik naprawdę załączy
Kategoria użytkowania rozstrzyga tu tyle samo, co sam nominał: prąd stycznika obowiązuje dla określonego rodzaju obciążenia, a nie w każdym obwodzie. Prąd znamionowy Ie (AC-1, AC-7a) wynosi w tym aparacie 20 A — tyle wolno przez niego przepuścić w tych dwóch kategoriach. Prąd cieplny umowny Ith, mierzony w otwartej przestrzeni, jest identyczny: 20 A.
Warunki pomiaru karta podaje wprost: prąd łączeniowy równy znamionowemu (Ic/Ie 1,0), napięcie powrotne 1,05 × Ue, współczynnik mocy cos φ 0,8. Moc sterowana w kategorii AC-7a wynosi 4 kW — to jest liczba, którą porównujesz z mocą grzałek albo opraw w obwodzie.
Dla obciążeń silnikowych karta podaje wartość osobną: prąd znamionowy Ie (AC-7b) to 9 A. Mniej niż połowa nominału — i to jest liczba, którą dobiera się pompę, wentylator albo sprężarkę. Aparat opisany w sklepach jako 20 A nie załączy silnika o takim prądzie.
W kategoriach
Prąd, który wolno przez niego przepuścić
- Prąd cieplny umowny Ith
- 20 A
- Prąd znamionowy Ie (AC-1, AC-7a)
- 20 A
- Prąd znamionowy Ie (AC-7b)
- 9 A
- Moc sterowana w AC-7a
- 4 kW
- Napięcie znamionowe łączeniowe Ue
- 230/400 V AC
- Rodzaj napięcia obwodu
- AC
Obciążalność
Ile przeniesie w nagrzanej rozdzielnicy
Prąd 20 A obowiązuje do +40 °C wokół aparatu. Powyżej tej temperatury karta obniża wartości znamionowe, i to nie symbolicznie: przy +70 °C zostaje 14 A. W zabudowanej rozdzielnicy z kilkunastoma aparatami to nie przypadek skrajny, tylko lipcowe popołudnie.
Zakres pracy to od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych). Dolna granica bywa ważniejsza, niż wygląda: stycznik oświetlenia zewnętrznego albo ogrzewania rynien stoi zwykle w rozdzielnicy nieogrzewanej.
W amperach
Obciążalność a temperatura otoczenia
- +40 °C
- 20 A
- +50 °C
- 18 A
- +60 °C
- 16 A
- +70 °C
- 14 A
Styki
Które zaciski zwierają się po podaniu napięcia
Konfigurację styków koduje w nazwie typu liczba 10. Tutaj oznacza 1 styk zwierny (NO), a styki rozwierne (NC) w tym wariancie nie występują. Styk zwierny jest otwarty przy cewce bez napięcia i zamyka się po jej zasileniu; rozwierny działa odwrotnie. Aparaty z tej serii wyglądają jednakowo, więc konfigurację odczytuje się wyłącznie z oznaczenia — w rodzinie występują warianty 10, 01, 20, 11, 02, 22, 31, 40 i 04.
Zaciski są ponumerowane trwale: cewka A1 i A2, styki 1-2. Stan styków pokazuje wskaźnik optyczny, w czole obudowy — widać go przez wycięcie maskownicy, bez wypinania aparatu. Sterowanie ręczne w tej serii nie występuje, a możliwość dodatkowego wyposażenia karta wyklucza: modułów dostawianych z boku ten aparat nie przyjmuje. Dźwignię do wymuszenia załączenia ma osobna seria Ex9CHM.
Układ styków
Co jest w tym wariancie
- Konfiguracja styków
- 10 — 1 styk zwierny (NO)
- Styki zwierne (NO)
- 1
- Styki rozwierne (NC)
- 0
- Oznaczenia zacisków
- cewka A1 i A2, styki 1-2
- Sterowanie ręczne
- nie
- Moduły dostawiane z boku
- nie
Potrzebujesz innego układu? Najbliższy nominał w tej rodzinie to osobny aparat:
stycznik Noark Ex9CH25 40 na 25 A z czterema stykami zwiernymi (nr 102412)
Różni je nominał i liczba styków.
Cewka
Czym go wysterować i ile na tym tracisz
Cewka tego egzemplarza pracuje na 230 V AC przy częstotliwości 50/60 Hz. W rodzinie są jeszcze wersje na 24 V AC, 230 V AC i 240 V AC, a napięcia cewki nie da się zmienić po zakupie — to jest wybór na etapie zamówienia.
Pobór mocy cewki to 3,68 VA, czyli 1,47 W. Obciążalność cewki 100 % oznacza, że cewka może być pod napięciem bez przerwy — i zwykle jest, bo stycznik trzyma obwód załączony. Te waty grzeją rozdzielnicę stale, a nie w chwili łączenia. Karta dopuszcza 300 łączeń na godzinę.
Obwód sterowania
Parametry cewki
- Napięcie sterujące Uc
- 230 V AC
- Rodzaj napięcia cewki
- AC
- Częstotliwość znamionowa
- 50/60 Hz
- Pobór mocy
- 3,68 VA, czyli 1,47 W
- Obciążalność cewki
- 100 %
- Maksymalna częstotliwość łączeń
- 300 łączeń na godzinę
- Zaciski cewki
- śruby M3,5
- Pojemność zacisków cewki
- 1 — 4 mm²
- Moment dokręcania
- 0,8 Nm
Montaż
Ile miejsca zajmie i czym go podłączyć
Aparat zatrzaskuje się na szynie standardowej TS-35 mm (DIN) i zajmuje 1 moduł, czyli 18 mm szerokości przy wysokości 81 mm (84,5 mm z uchwytem szyny) i głębokości zabudowy 67,5 mm. Wielkość mechaniczna 45 mm to standardowe wycięcie maskownicy, więc czoło wyjdzie równo z sąsiadami. Pozycja montażu: pionowa, z dopuszczalnym odchyleniem 5°. Waga to 0,12 kg.
Obwód główny wchodzi w zaciski śruby M3,5. Pojemność zacisków to 1 — 4 mm² — ale ta wartość dotyczy jednej żyły. Pojemność zacisków przy dwóch żyłach spada do 1 — 2,5 mm², co przesądza o mostkowaniu sąsiednich aparatów kawałkiem przewodu. Odizolować trzeba 10,5 mm, a moment dokręcania zacisków wynosi 0,8 Nm.
Wymiary
Miejsce w rozdzielnicy
- Liczba modułów
- 1 moduł
- Szerokość
- 18 mm
- Wysokość
- 81 mm (84,5 mm z uchwytem szyny)
- Głębokość zabudowy
- 67,5 mm
- Wielkość mechaniczna
- 45 mm
- Waga
- 0,12 kg
- Montaż
- na szynie standardowej TS-35 mm (DIN)
- Pozycja montażu
- pionowa, z dopuszczalnym odchyleniem 5°
Sąsiedztwo na szynie
Odstęp od sąsiada
Producent przewidział do tej serii Ex9CH20 SP (nr 107956), szerokość 0,5 modułu. Wstawia się go między aparaty tam, gdzie rząd styczników pracuje w wysokiej temperaturze i trzeba mu zostawić drogę na odprowadzenie ciepła.
Zasilanie odbiornika
Obwód główny osobno
Napięcie obwodu głównego to 230/400 V AC, prąd AC. Stycznik nie zabezpiecza obwodu przed przeciążeniem ani zwarciem — to zadanie wyłącznika nadprądowego przed nim.
Warunki pracy
Gdzie wolno go postawić i ile wytrzyma
Stopień szczelności IP20 to ochrona przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą. Aparat jest przewidziany do zamkniętej rozdzielnicy, nie na ścianę garażu. Wykonanie jest zgodne z normą IEC/EN 61095.
- Trwałość 1 000 000 łączeń mechanicznie i 100 000 łączeń pod obciążeniem. W przeciwieństwie do zabezpieczenia ten aparat łączy codziennie, więc to druga liczba wyznacza jego życie.
- Napięcie znamionowe izolacji Ui: 500 V, a napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV.
- Stopień zanieczyszczenia 2 i klasa instalacji III.
- Temperatura otoczenia od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych).
- Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Przed montażem
Co sprawdzić przed zatrzaśnięciem stycznika na szynie
- Prąd odbiornika mieści się w 20 A w temperaturze, jaka realnie panuje w rozdzielnicy — przy +50 °C to już 18 A.
- Odbiornik nie jest silnikiem; jeśli jest, obowiązuje kategoria AC-7b, dla której karta podaje 9 A.
- Napięcie sterowania zgadza się z cewką: 230 V AC, 50/60 Hz.
- Liczba potrzebnych obwodów zgadza się z konfiguracją 10, czyli 1 styk zwierny.
- Na szynie zostało 18 mm wolnego miejsca, a za maskownicą 67,5 mm głębokości.
- Przekrój żyły mieści się w 1 — 4 mm², a klucz dynamometryczny jest ustawiony na 0,8 Nm.
- Obwód ma osobne zabezpieczenie nadprądowe.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Seria
- Ex9CH20
- Typ
- Ex9CH20 10 230 V 50/60 Hz
- Norma
- IEC/EN 61095
- Konfiguracja styków
- 10 — 1 styk zwierny (NO)
- Styki zwierne (NO)
- 1
- Styki rozwierne (NC)
- 0
- Oznaczenia zacisków
- cewka A1 i A2, styki 1-2
- Kategoria użytkowania
- AC-1, AC-7a i AC-7b
- Prąd cieplny umowny Ith
- 20 A
- Prąd znamionowy Ie (AC-1, AC-7a)
- 20 A
- Prąd znamionowy Ie (AC-7b)
- 9 A
- Moc sterowana w kategorii AC-7a
- 4 kW
- Warunki próby w kategorii AC-7a
- prąd łączeniowy równy znamionowemu (Ic/Ie 1,0), napięcie powrotne 1,05 × Ue, współczynnik mocy cos φ 0,8
- Obciążalność a temperatura
- przy +40 °C 20 A, przy +50 °C 18 A, przy +60 °C 16 A, przy +70 °C 14 A
- Napięcie znamionowe łączeniowe Ue
- 230/400 V AC
- Rodzaj napięcia obwodu głównego
- AC
- Napięcie sterujące cewki Uc
- 230 V AC
- Rodzaj napięcia cewki
- AC
- Częstotliwość znamionowa
- 50/60 Hz
- Pobór mocy cewki
- 3,68 VA, czyli 1,47 W
- Obciążalność cewki
- 100 %
- Maksymalna częstotliwość łączeń
- 300 łączeń na godzinę
- Napięcie znamionowe izolacji Ui
- 500 V
- Napięcie znamionowe udarowe wytrzymywane Uimp
- 4 kV
- Trwałość mechaniczna
- 1 000 000 łączeń
- Trwałość elektryczna
- 100 000 łączeń
- Wskaźnik stanu styków
- optyczny, w czole obudowy
- Sterowanie ręczne
- nie
- Możliwość dodatkowego wyposażenia
- nie
- Separator dystansowy
- Ex9CH20 SP (nr 107956), szerokość 0,5 modułu
- Montaż
- na szynie standardowej TS-35 mm (DIN)
- Pozycja montażu
- pionowa, z dopuszczalnym odchyleniem 5°
- Stopień szczelności
- IP20
- Zaciski
- śruby M3,5
- Pojemność zacisków
- 1 — 4 mm²
- Pojemność zacisków przy dwóch żyłach
- 1 — 2,5 mm²
- Moment dokręcania zacisków
- 0,8 Nm
- Długość odizolowania żyły
- 10,5 mm
- Zaciski cewki
- śruby M3,5
- Pojemność zacisków cewki
- 1 — 4 mm²
- Moment dokręcania zacisków cewki
- 0,8 Nm
- Temperatura pracy
- od -5 °C do +40 °C (od +40 °C do +70 °C z obniżeniem wartości znamionowych)
- Stopień zanieczyszczenia
- 2
- Klasa instalacji
- III
- Zastosowanie wg karty
- sterowanie oświetleniem, ogrzewaniem, wentylacją, małymi silnikami elektrycznymi, pompami ciepła i automatyką budynkową
- Prądy znamionowe w rodzinie
- 20 A
- Konfiguracje styków w rodzinie
- 10, 01, 20, 11, 02, 22, 31, 40 i 04
- Napięcia cewki w rodzinie
- 24 V AC, 230 V AC i 240 V AC
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Deklaracja zgodności UE
- 01023-20240501-Ex9CH20-EUPL
- Dyrektywy
- 2014/35/UE i 2011/65/UE
- Normy zharmonizowane
- EN 61095:2009
- Liczba modułów
- 1
- Szerokość
- 18 mm
- Wysokość
- 81 mm (84,5 mm z uchwytem szyny)
- Głębokość zabudowy
- 67,5 mm
- Wielkość mechaniczna
- 45 mm
- Waga
- 0,12 kg
- Kod producenta
- 107011
- EAN
- 8592765070128
Do pobrania
Dokumenty producenta Noark
Deklaracja zgodności UE nosi numer 01023-20240501-Ex9CH20-EUPL, obejmuje dyrektywy 2014/35/UE i 2011/65/UE i normę zharmonizowaną EN 61095:2009. Jej przedmiot producent opisał jako „Przekaźniki instalacyjne 20 A".
