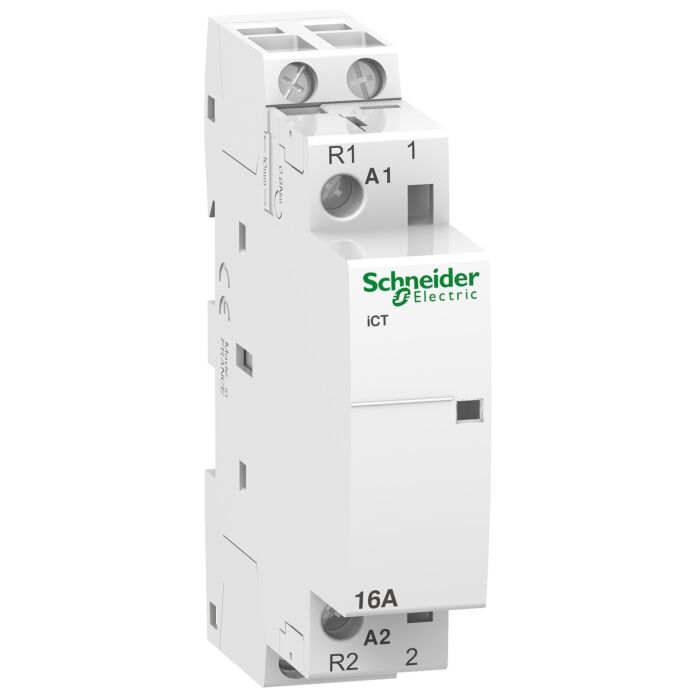

Stycznik modułowy 16A 1NO+1NC 230V Acti9 Schneider Electric A9C22715
| Producent | Schneider Electric |
| Seria | Acti9 |
| EAN | 3606480088551 |
Opis produktu
Schneider Electric Stycznik modułowy Acti9 iCT50-16-11-230 16A 1NO+1NC 50Hz 230/240 VAC, A9C22715
Schneider Electric Stycznik modułowy Acti9 iCT50-16-11-230 16A 1NO+1NC 50Hz 230/240 VAC, o numerze referencji A9C22715
• 2-biegunowy
• Znamionowy prąd łączeniowy Ie: 16 A AC-7A, 6 A AC-7B
• Kombinacja styków 1NO+1NZ
• Typ sterowania: Zdalne sterowanie
• Napięcie sterujące Uc = 230...240 V AC 50 Hz
• Znamionowe napięcie łączeniowe Ue = 250 V AC 50 Hz
• Największa moc 1,2 W w 400 VAC
• Znamionowe napięcie izolacji Ui 500 VAC 50 Hz
• Znamionowe napięcie udarowe wytrzymywane Uimp = 4 kV
• Typ sygnału sterującego: Bistabilny
• Częstotliwość przełączania: 100 przełączeń/dzień
• Sygnalizacja lokalna Wskaźnik aktywności
• Pobór mocy w stanie wstrzymania 2,7 VA
• Moc rozruchu 9,2VA
• Sposób montażu Zatrzaskowy
• Podstawa montażowa 35 mm szyna symetryczna DIN
• Szerokość w modułach 9 mm: 2
• Wymiary: (szer.) 18mm x (wys.) 81mm x (gł.) 60mm
• Stopień ochrony IP20
• Trwałość mechaniczna 1000000 cykli
• Trwałość elektryczna 100000 cykl IEC/EN 61095 40 A 50 Hz AC-7A
30000 cykl IEC/EN 61095 15 A 50 Hz AC-7B
30000 cykl IEC/EN 61095 50 Hz AC-7C
100000 cykl EN/IEC 60947-4-1 50 Hz AC-1
30000 cykl EN/IEC 60947-4-1 50 Hz AC-3
30000 cykl EN/IEC 60947-4-1 50 Hz AC-5A
30000 cykl EN/IEC 60947-4-1 50 Hz AC-5B
• Temperatura pracy wynosi od -5°C do 60°C.
• Temperatura przechowywania wynosi od -40°C do 70°C
• Produkt jest zgodny z normą IEC/EN 61095
Styczniki modułowe do montażu na szynie DIN
Szeroka gama styczników Acti 9 iCT od jedno- do czterobiegunowych jest w pełni kompatybilna ze wszystkimi produktami z serii Acti 9. Każdy stycznik modułowy ICT przeznaczony do montażu na szynie DIN skutecznie wspiera kontrolę obwodów elektrycznych w budynkach przemysłowych, mieszkalnych i komercyjnych. Przeznaczony do monitorowania i sterowania obwodami odbiorczymi odbiorników 1- i 3-fazowych pobierających prąd od 16 A do 100 A.
Całkowite bezpieczeństwo
Unikalne cechy styczników Acti 9 iCT do montażu na szynie DIN zapewniają całkowite bezpieczeństwo
- Klasa II izolacji - zachowane bezpieczeństwa obsługującego i niewykwalifikowanego personelu.
- Prąd znamionowy - 16, 20, 25, 40, 63 i 100 A.
- Liczba biegunów - 1P, 2P, 3P, 4P.
- Zgodność z normami - EN 61095 i IEC 1095.
- Trwałość łączeniowa (O-C) - 100 000 cykli.
- Maksymalna liczba operacji łączeniowych dziennie - 100.
- 2 wersje styczniki standardowe / styczniki ze sterowaniem ręcznym.
- Opcjonalne wyposażenie pomocnicze -wskaźnik stanu, filtr zakłóceń, podwójne sterowanie, działanie ze zwłoką.
Efektywność, na którą zasługujesz
- Łatwy dobór wśród jedno- do czteropolowych styczników o szerokim zakresie prądów znamionowych zgodnych z wymaganiami norm DIN
- Satysfakcjonujący kompletny system modułowy
- Elastyczne zestawienia wyposażenia pomocniczego o prostym systemie mocowania zatrzaskowego
- Współpracuje z wszystkimi produktami Acti 9
Efektywność, na którą zasługujesz
- Łatwy dobór wśród jedno- do czteropolowych styczników o szerokim zakresie prądów znamionowych zgodnych z wymaganiami norm DIN
- Satysfakcjonujący kompletny system modułowy
- Elastyczne zestawienia wyposażenia pomocniczego o prostym systemie mocowania zatrzaskowego
- Współpracuje z wszystkimi produktami Acti 9
Dane techniczne
| Seria | Acti9 |
| Typ produktu | Stycznik modulowy |
| Kod producenta | A9C22715 |
| Konfiguracja styków | 1x NO 1x NC |
| Liczba faz | 1-fazowy, 3-fazowy |
| Liczba modułów | 1 |
| Napięcie znamionowe | 230 V |
| Prąd znamionowy | 16 A |
| Producent | Schneider Electric |
| Sposób montażu | Szyna DIN |
| Stopień ochrony IP | IP20 |
