Opis

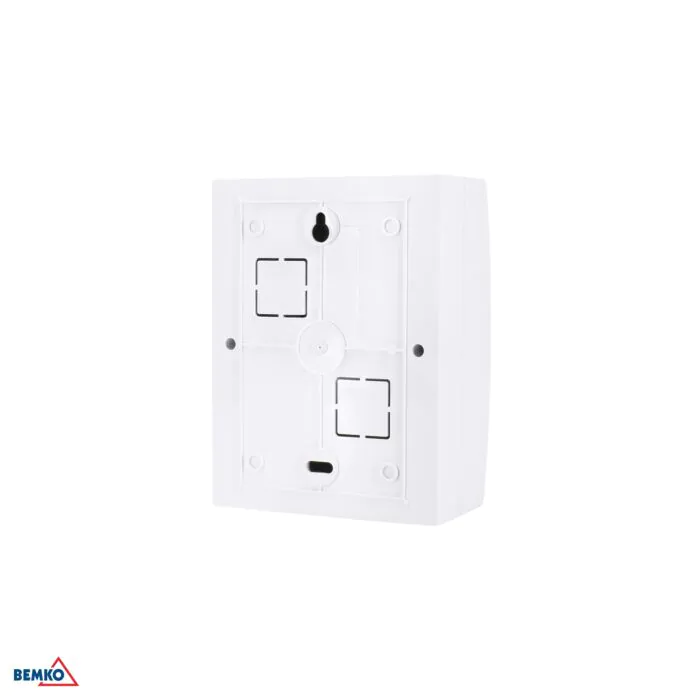

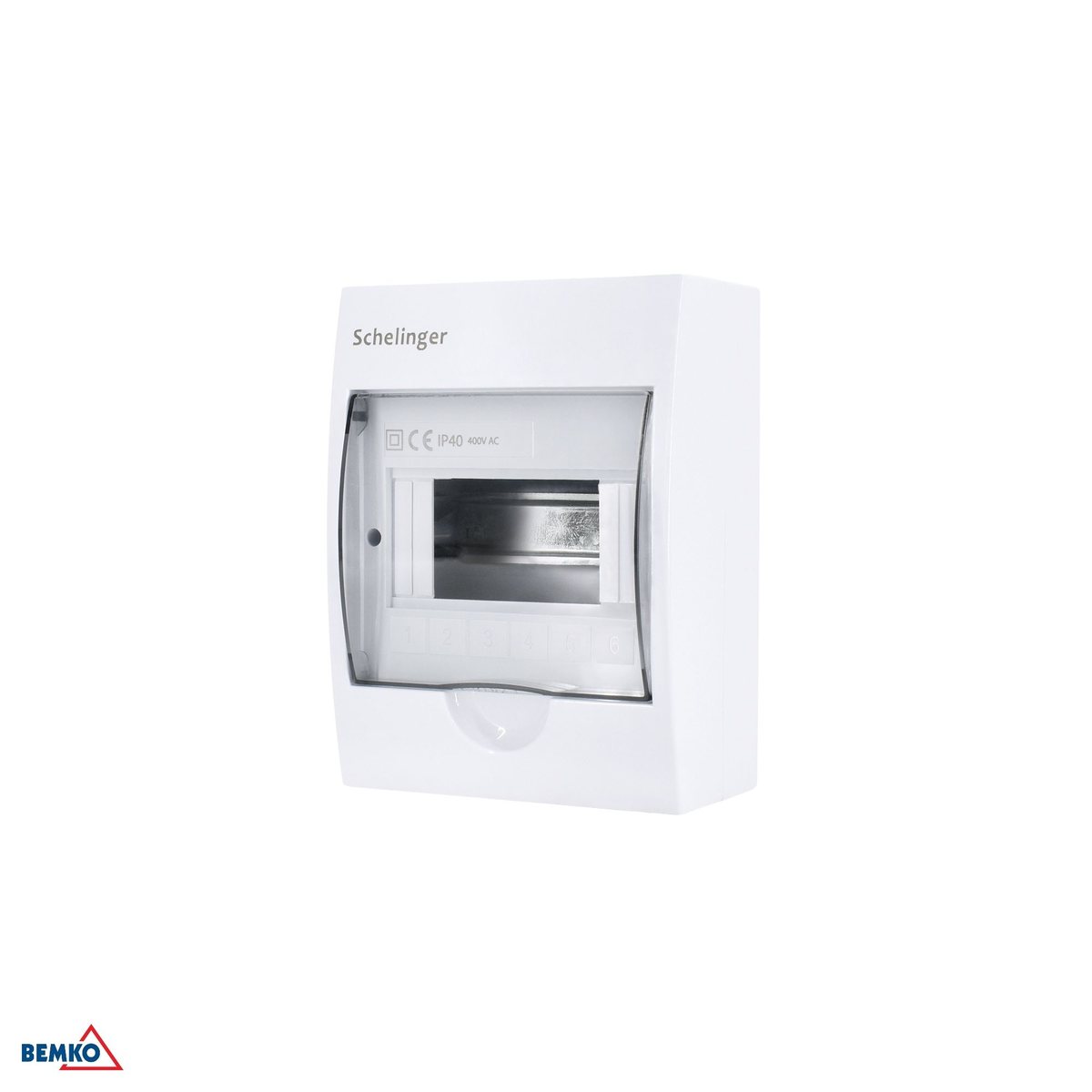

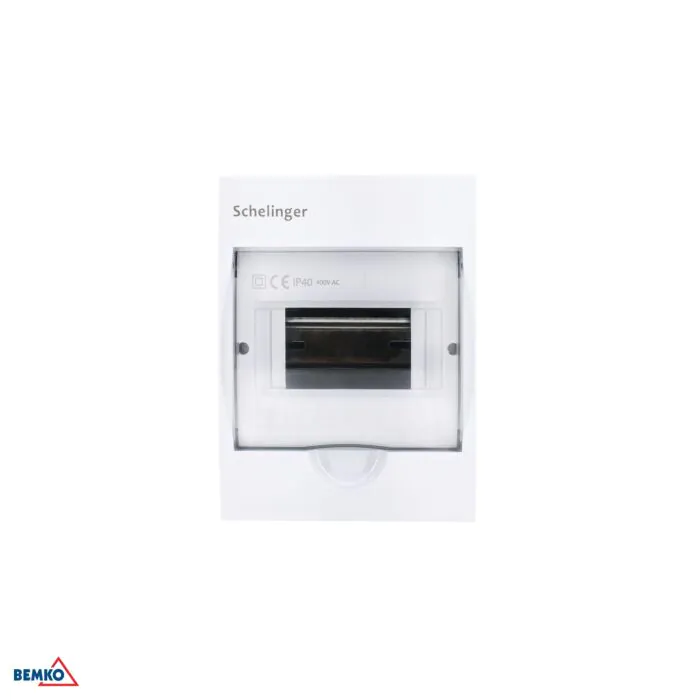

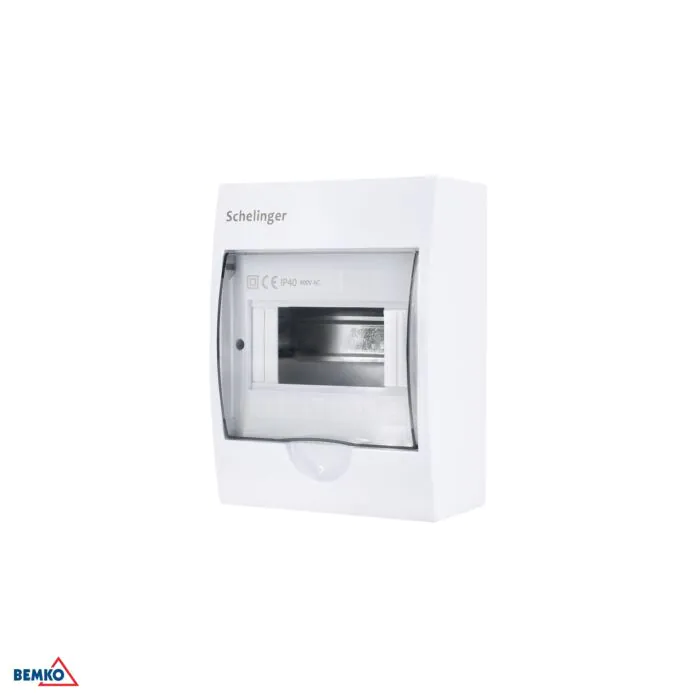

RDN — 6 modułów
Rozdzielnica natynkowa IP40, układ 1 rząd po 6, z kompletem zacisków N i PE.
6 modułów • IP40 • natynkowa • zaciski 6N + 6PE.
Kod producenta: A80-RDN-IP40-NPE-06P | EAN: 5900280996374
Rozdzielnicę Schelinger RDN montujesz na ścianie, w suchym pomieszczeniu, a mieści 6 modułów aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.
6 modułów
Jeden rząd na szynie TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.
IP40
Sucha wnętrzówka. Nic grubszego niż 1 mm nie wejdzie do środka, wody obudowa nie zatrzyma.
Zaciski w komplecie
6N + 6PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.
Obudowa bez aparatury
To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.
Dobór rozmiaru
Ile modułów naprawdę potrzebujesz
Policz, czym to zapełnisz
Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.
Mała obudowa: jeden odbiornik
6 modułów to miejsce na zabezpieczenie jednego odbiornika — pompy ciepła, ładowarki do auta albo gniazd w garażu. Na kolejny obwód potrzebna będzie druga obudowa albo większy wariant z tej rodziny.
Co realnie zmieści 6 modułów
Zmieści na przykład zabezpieczenie jednego odbiornika: różnicówkę 2-modułową plus 4 wyłączniki nadprądowe. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.

Miejsce montażu
Gdzie tę rozdzielnicę wolno powiesić
IP40 — co to znaczy w praktyce
Drut, wkrętak, gwóźdź — nic grubszego niż 1 mm — nie dostanie się do środka, ale obudowa nie ma żadnej ochrony przed wodą. Sucha wnętrzówka: przedpokój, korytarz, garderoba, szafa techniczna. Nie do łazienki, nie do pralni, nie do nieogrzewanego garażu, w którym skrapla się wilgoć, i nie na zewnątrz.
Wykonanie natynkowe
Obudowa mocowana na gotowej ścianie, bez kucia. Wybór przy modernizacji i wszędzie tam, gdzie ściany nie da się naruszyć.
Gdzie NIE wolno jej powiesić
Instrukcja oznacza wyrób jako do użytku wewnętrznego. Na zewnątrz, w pralni albo w wilgotnym garażu potrzebna jest wersja hermetyczna IP65 z tej samej rodziny.
Odporność na uderzenie
IK06 w skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa.
Temperatura
od -25 °C do +40 °C. Nieogrzewane pomieszczenie mieści się w tym zakresie, dopóki temperatura nie spada w nim poniżej dolnej granicy.
Klasa ochronności
Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 6N + 6PE w środku.
Zawartość
Co dostajesz w pudełku, a czego nie
W komplecie

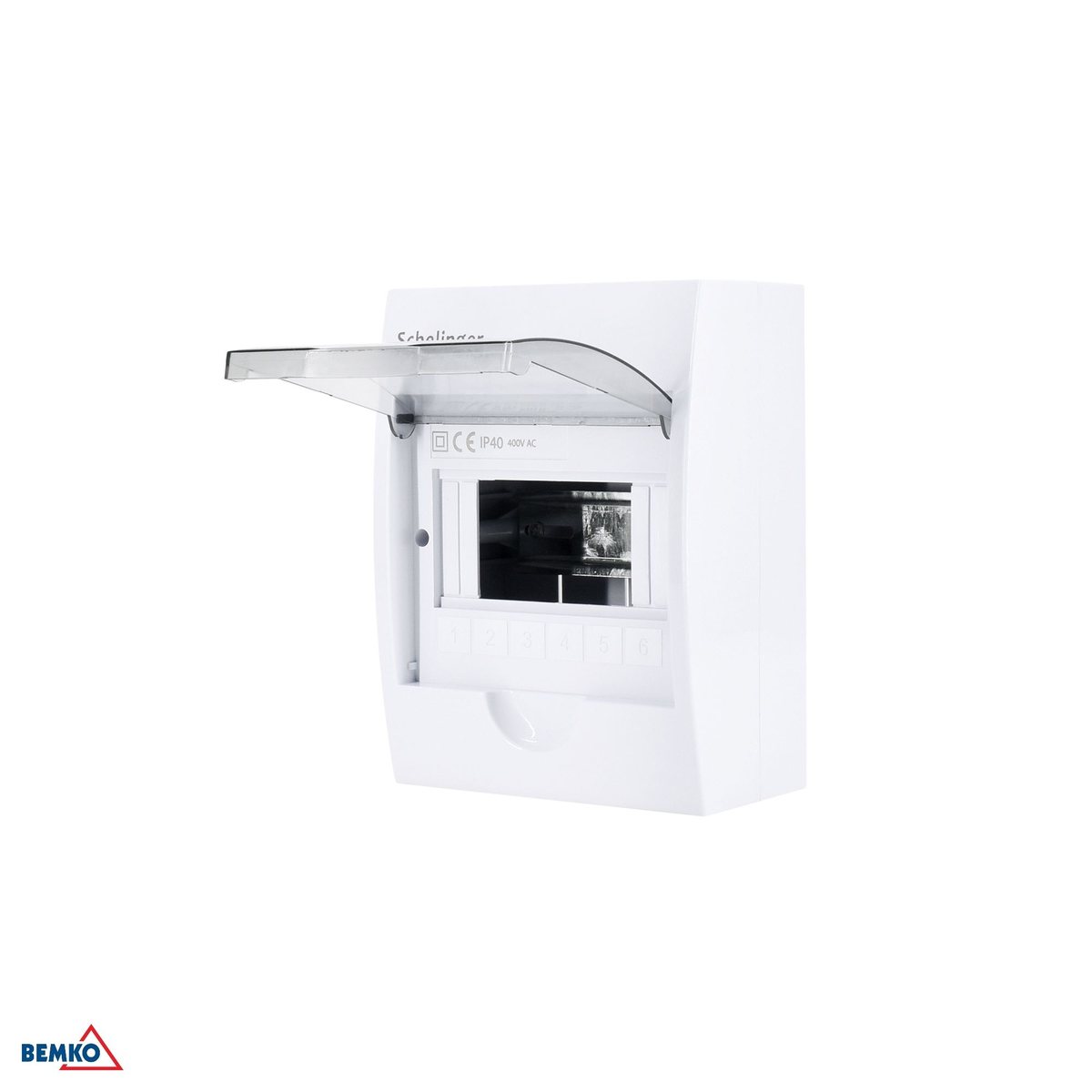

Obudowa z drzwiczkami, 1 × TH 35 mm i listwy 6N + 6PE. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.
Czego w środku nie ma
Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.
Co dokładnie zostało ocenione
Deklaracja A0196/RDN/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.
Co to zmienia przy odbiorze
Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu.
Montaż

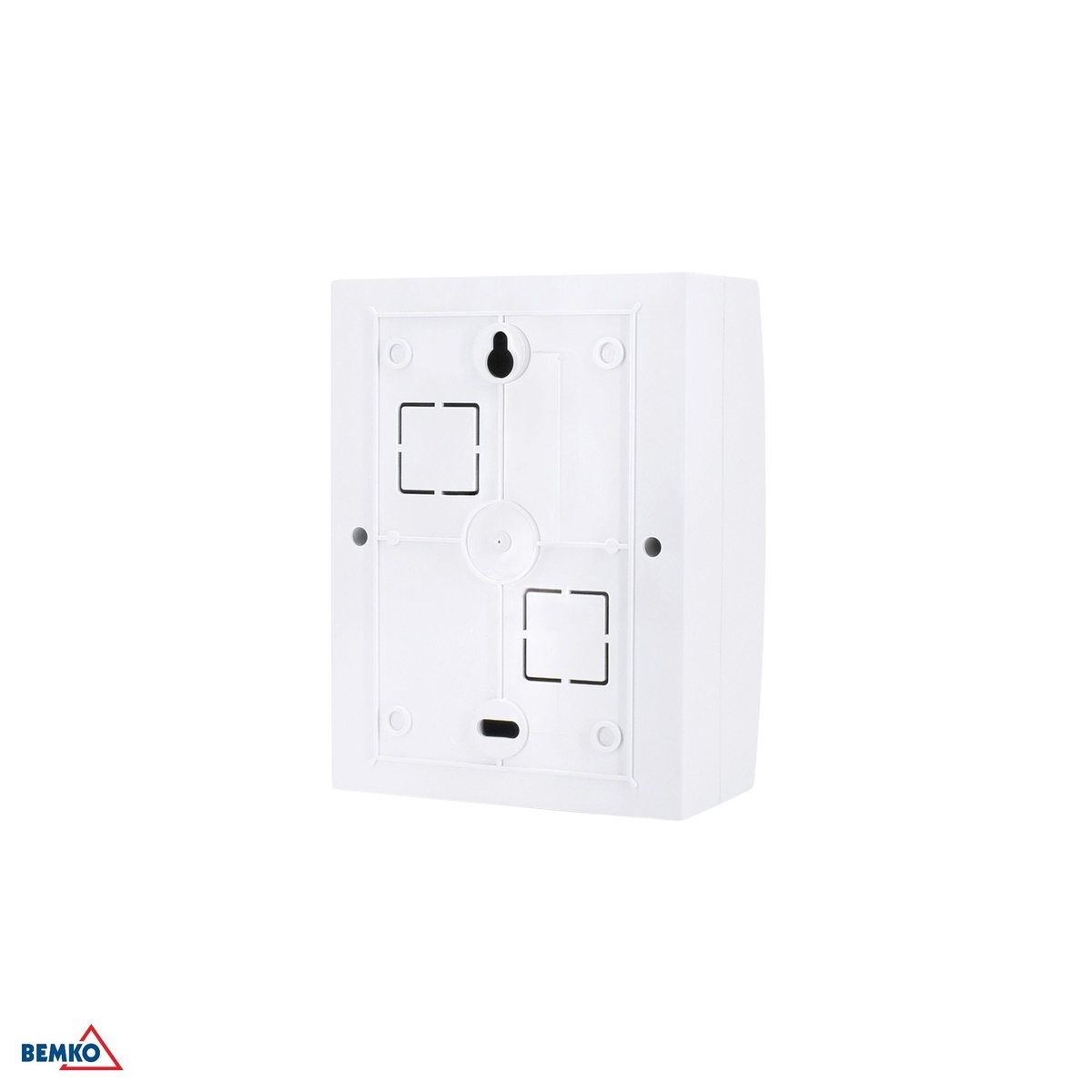

Wymiary i mocowanie
Wymiary zewnętrzne
Szerokość 148 mm i wysokość 200 mm — tyle zajmie na ścianie. Głębokość 97 mm to odległość, na jaką obudowa wystaje od ściany.
Płyta czołowa
Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.
Ile sztuk w kartonie
Sprzedawana pojedynczo; karton zbiorczy 30 szt.

Dobór wariantu
Który rozmiar Schelinger RDN wybrać
Wszystkie rozmiary serii mają ten sam stopień ochrony IP40 i tę samą klasę ochronności, a listwy N i PE mają w każdym tyle zacisków, ile modułów mieści obudowa. Różni je liczba modułów i wymiary — a w tym wyborze lepiej pomylić się w górę.
6 modułów
1 rząd po 6, zaciski 6N + 6PE. Wymiary 148 mm × 200 mm × 97 mm.
A80-RDN-IP40-NPE-02P
Ta sama obudowa w wersji mniejszej — 2 moduły i 2N + 2PE na zaciskach. Zobacz A80-RDN-IP40-NPE-02P.
A80-RDN-IP40-NPE-04P
Ta sama obudowa w wersji mniejszej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RDN-IP40-NPE-04P.
A80-RDN-IP40-NPE-08P
Ta sama obudowa w wersji większej — 8 modułów i 8N + 8PE na zaciskach. Zobacz A80-RDN-IP40-NPE-08P.
A80-RDN-IP40-NPE-12P
Ta sama obudowa w wersji większej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RDN-IP40-NPE-12P.
A80-RDN-IP40-NPE-18P
Ta sama obudowa w wersji większej — 18 modułów i 18N + 18PE na zaciskach. Zobacz A80-RDN-IP40-NPE-18P.
A80-RDN-IP40-NPE-24P
Ta sama obudowa w wersji większej — 24 moduły i 24N + 24PE na zaciskach. Zobacz A80-RDN-IP40-NPE-24P.
A80-RDN-IP40-NPE-36P
Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RDN-IP40-NPE-36P.
Do pobrania
Dokumentacja do odbioru instalacji
Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A80-RDN-IP40-NPE-06P
- Marka
- Schelinger
- Sposób montażu
- Natynkowy
- Liczba modułów
- 6
- Układ modułów
- 1 rząd po 6
- Szyna
- 1 × TH 35 mm
- Zaciski N i PE
- 6N + 6PE
- Napięcie znamionowe izolacji
- Ui: 400 V AC
- Klasa ochronności
- Class II (izolacja ochronna)
- Stopień szczelności
- IP40
- Stopień ochrony (IK)
- IK06
- Temperatura pracy
- od -25 °C do +40 °C
- Zastosowanie
- do użytku wewnętrznego
- Moment dokręcania
- 2–2,4 Nm
- Szerokość
- 148 mm
- Długość
- 97 mm
- Wysokość
- 200 mm
- Przedmiot oceny
- pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
- Normy z deklaracji zgodności
- PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0196/RDN/2025
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 30
- EAN
- 5900280996374
Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. W środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP40 dopuszcza wyłącznie suche pomieszczenie.
