Rozdzielnica modułowa obudowa natynkowa 1x18 IP40 biała Schelinger A80-RDN-IP40-NPE-18P

W magazynie SKU BM-6796
76,18 zł
Bez podatku: 61,93 zł
Inne opcje tego produktu
Liczba modułów
2 4 6 8 12 18 24 36

Konfigurator rozdzielnicy

Dobierz do tej obudowy różnicówki, wyłączniki i szyny. Zobaczysz, ile modułów zostaje wolnych.

Skonfiguruj rozdzielnicę

Rabat ilościowy

Im więcej sztuk, tym niższa cena za sztukę. Naliczany automatycznie w koszyku.

Ilość Cena za sztukę Oszczędzasz
od 8 szt. 74,66 zł netto 60,70 zł −2%
od 15 szt. 73,89 zł netto 60,07 zł −3%
od 40 szt. 73,13 zł netto 59,46 zł −4%

Dostępność w magazynach

Magazyn zewnętrzny Ilość Dostępny Czas wysyłki 3-5 dni
Schelinger RDN RDN — 18 modułów Rozdzielnica natynkowa IP40, układ 1 rząd po 18, z kompletem zacisków N i PE. 18 modułów • IP40 • natynkowa • zaciski 18N + 18PE. Kod producenta: A80-RDN-IP40-NPE-18P  |  EAN: 5900280996404 Rozdzielnicę Schelinger RDN montujesz na ścianie, w suchym pomieszczeniu, a mieści 18 modułów aparatury.

Opis

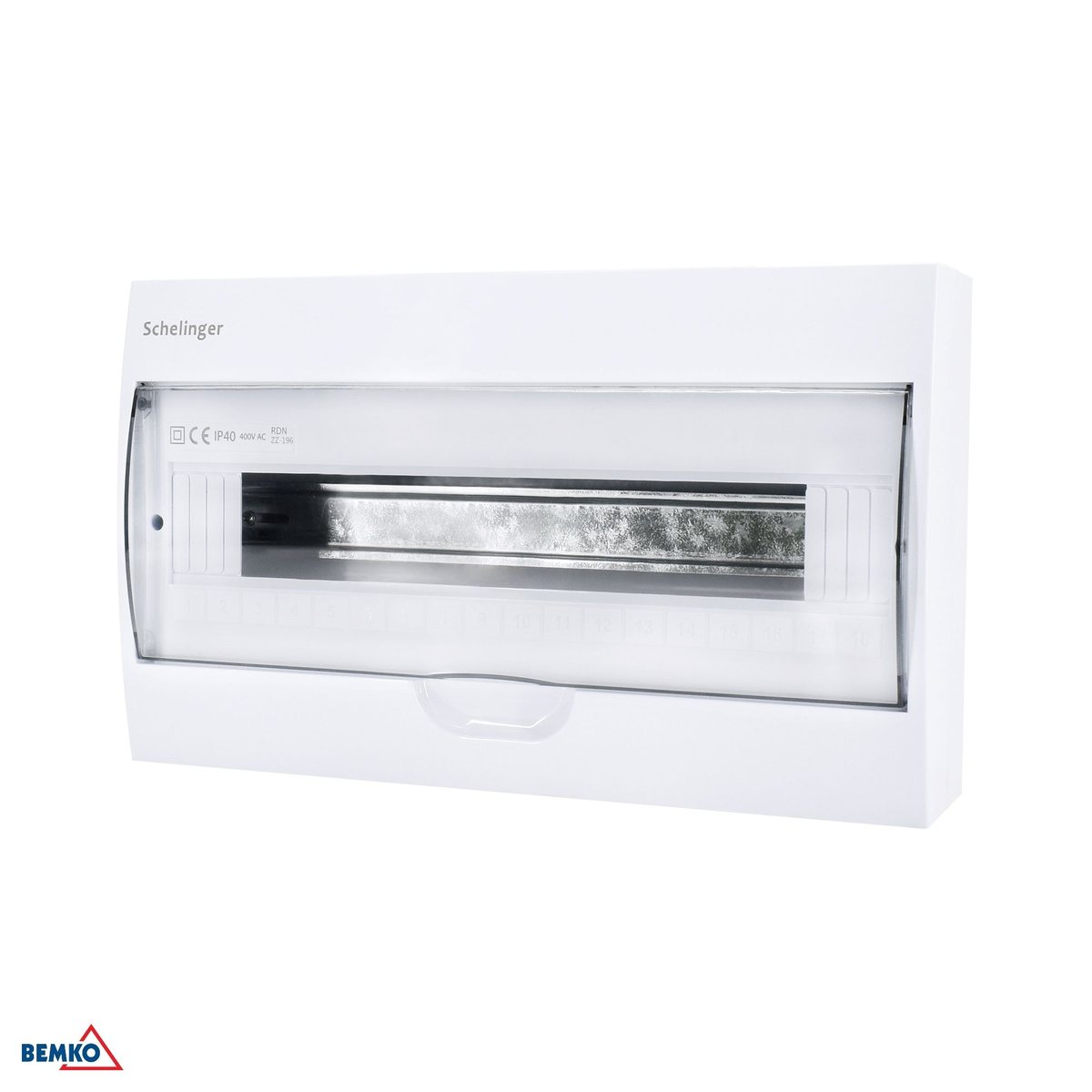

Rozdzielnica w ujęciu od frontu, drzwiczki zamknięte, widoczne okno modułowe
Schelinger RDN

RDN — 18 modułów

Rozdzielnica natynkowa IP40, układ 1 rząd po 18, z kompletem zacisków N i PE.

18 modułów • IP40 • natynkowa • zaciski 18N + 18PE.

Kod producenta: A80-RDN-IP40-NPE-18P  |  EAN: 5900280996404

Rozdzielnicę Schelinger RDN montujesz na ścianie, w suchym pomieszczeniu, a mieści 18 modułów aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.

18 modułów

Jeden rząd na szynie TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.

IP40

Sucha wnętrzówka. Nic grubszego niż 1 mm nie wejdzie do środka, wody obudowa nie zatrzyma.

Zaciski w komplecie

18N + 18PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.

Obudowa bez aparatury

To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.

Dobór rozmiaru

Ile modułów naprawdę potrzebujesz

Policz, czym to zapełnisz

Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.

Zostaw rezerwę, nie zapełniaj do pełna

Praktyka instalatorska to mniej więcej co czwarty moduł wolny. Nowy obwód pojawia się później sam — ładowarka do auta, falownik PV, gniazdo w garażu. Dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę całej obudowy, a nie dokupienie jednego wyłącznika.

Co realnie zmieści 18 modułów

Przy zachowaniu rezerwy to mniej więcej jedną różnicówkę 2-modułową i 11 wyłączników nadprądowych. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.

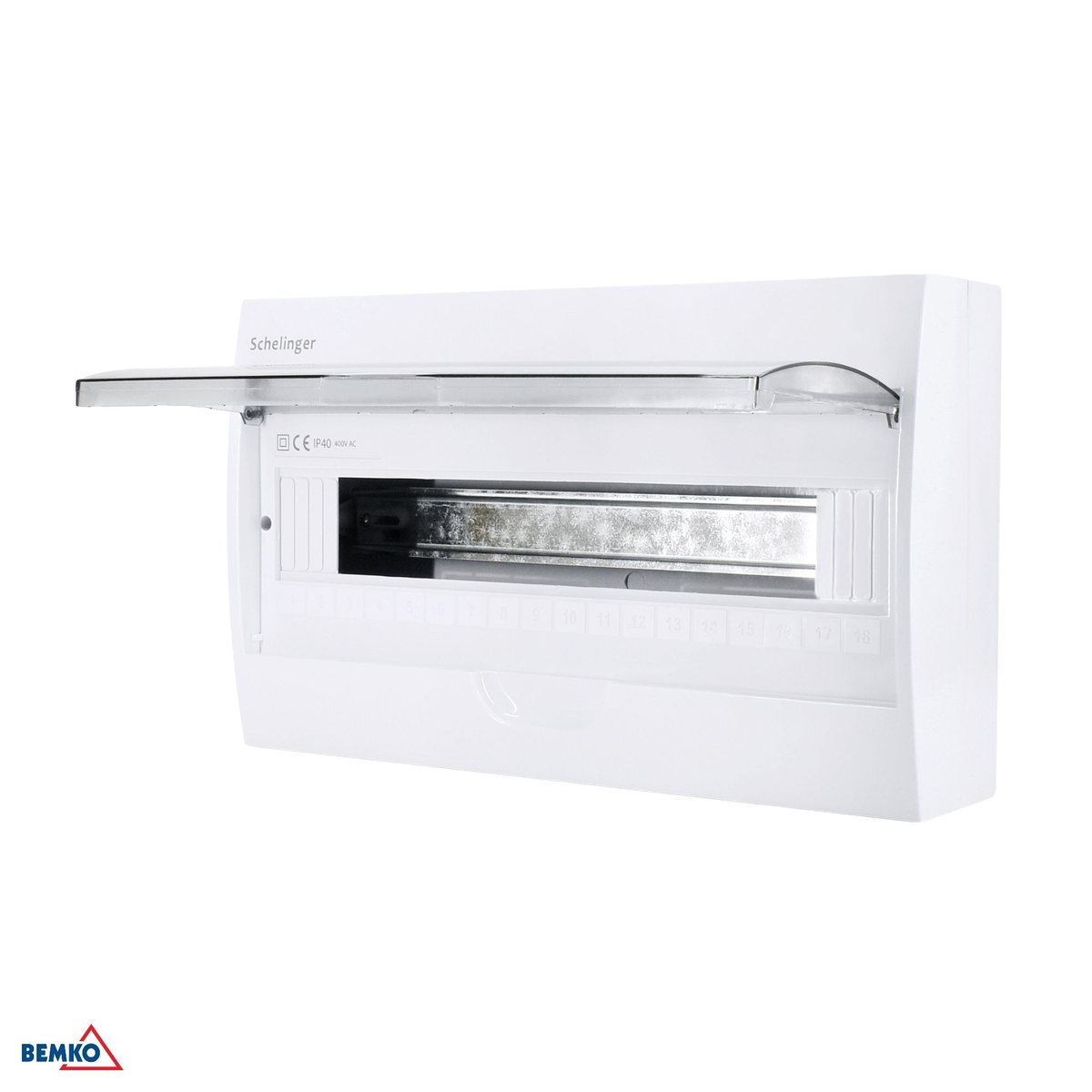

Rozdzielnica z otwartymi drzwiczkami — widoczna szyna DIN i osłona modułów
Wnętrze z szyną TH 35 mm.

Miejsce montażu

Gdzie tę rozdzielnicę wolno powiesić

IP40 — co to znaczy w praktyce

Drut, wkrętak, gwóźdź — nic grubszego niż 1 mm — nie dostanie się do środka, ale obudowa nie ma żadnej ochrony przed wodą. Sucha wnętrzówka: przedpokój, korytarz, garderoba, szafa techniczna. Nie do łazienki, nie do pralni, nie do nieogrzewanego garażu, w którym skrapla się wilgoć, i nie na zewnątrz.

Wykonanie natynkowe

Obudowa mocowana na gotowej ścianie, bez kucia. Wybór przy modernizacji i wszędzie tam, gdzie ściany nie da się naruszyć.

Gdzie NIE wolno jej powiesić

Instrukcja oznacza wyrób jako do użytku wewnętrznego. Na zewnątrz, w pralni albo w wilgotnym garażu potrzebna jest wersja hermetyczna IP65 z tej samej rodziny.

Odporność na uderzenie

IK06 w skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa.

Temperatura

od -25 °C do +40 °C. Nieogrzewane pomieszczenie mieści się w tym zakresie, dopóki temperatura nie spada w nim poniżej dolnej granicy.

Klasa ochronności

Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 18N + 18PE w środku.

Zawartość

Co dostajesz w pudełku, a czego nie

W komplecie

Obudowa z drzwiczkami, 1 × TH 35 mm i listwy 18N + 18PE. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.

Czego w środku nie ma

Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.

Co dokładnie zostało ocenione

Deklaracja A0196/RDN/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.

Co to zmienia przy odbiorze

Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu.

Montaż

Wymiary i mocowanie

Wymiary zewnętrzne

Szerokość 362 mm i wysokość 219 mm — tyle zajmie na ścianie. Głębokość 97 mm to odległość, na jaką obudowa wystaje od ściany.

Płyta czołowa

Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.

Ile sztuk w kartonie

Sprzedawana pojedynczo; karton zbiorczy 10 szt.

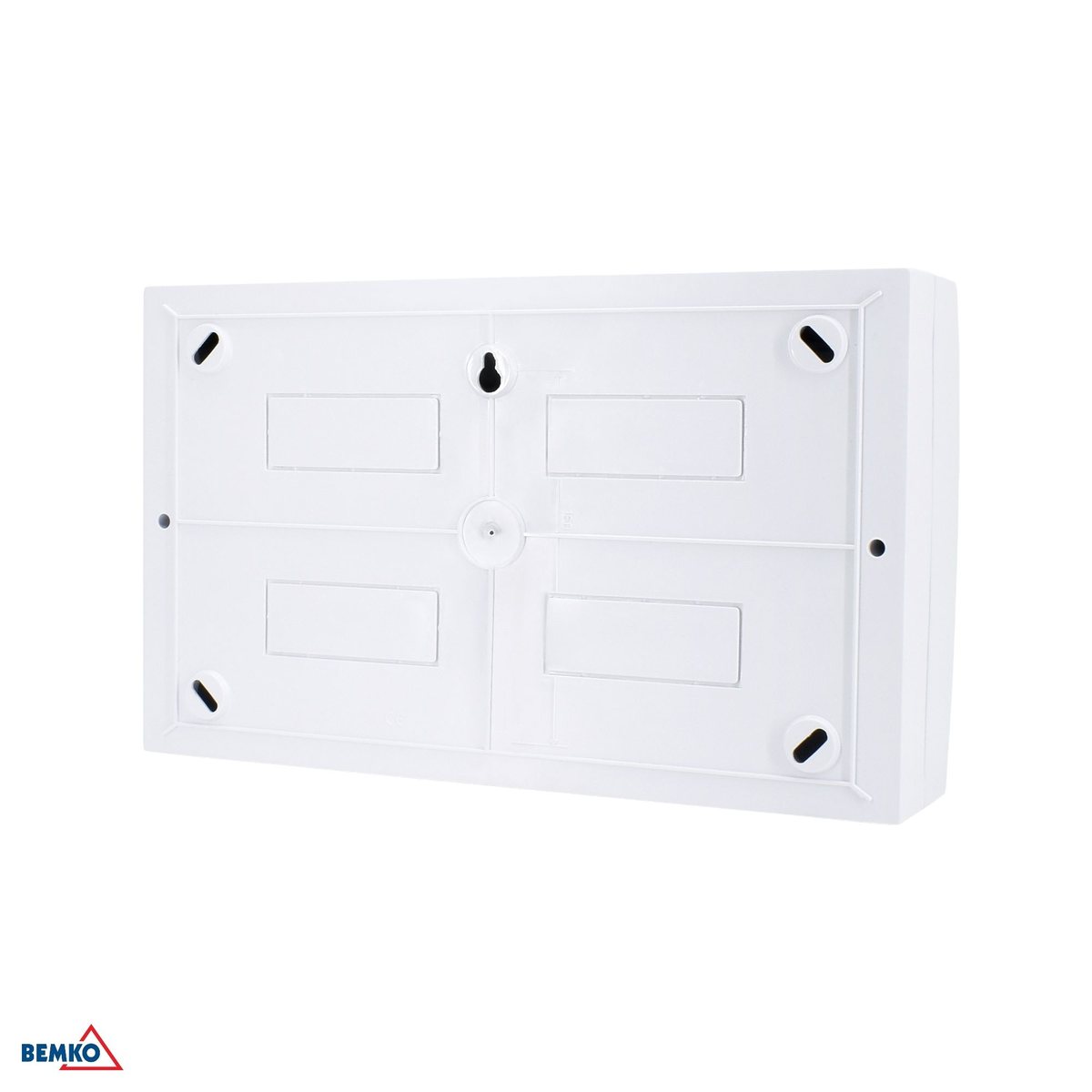

Tył obudowy — płyta montażowa z otworami mocującymi i przetłoczeniami
Tył obudowy z otworami mocującymi.

Dobór wariantu

Który rozmiar Schelinger RDN wybrać

Wszystkie rozmiary serii mają ten sam stopień ochrony IP40 i tę samą klasę ochronności, a listwy N i PE mają w każdym tyle zacisków, ile modułów mieści obudowa. Różni je liczba modułów i wymiary — a w tym wyborze lepiej pomylić się w górę.

Ten model

18 modułów

1 rząd po 18, zaciski 18N + 18PE. Wymiary 362 mm × 219 mm × 97 mm.

2 moduły

A80-RDN-IP40-NPE-02P

Ta sama obudowa w wersji mniejszej — 2 moduły i 2N + 2PE na zaciskach. Zobacz A80-RDN-IP40-NPE-02P.

4 moduły

A80-RDN-IP40-NPE-04P

Ta sama obudowa w wersji mniejszej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RDN-IP40-NPE-04P.

6 modułów

A80-RDN-IP40-NPE-06P

Ta sama obudowa w wersji mniejszej — 6 modułów i 6N + 6PE na zaciskach. Zobacz A80-RDN-IP40-NPE-06P.

8 modułów

A80-RDN-IP40-NPE-08P

Ta sama obudowa w wersji mniejszej — 8 modułów i 8N + 8PE na zaciskach. Zobacz A80-RDN-IP40-NPE-08P.

12 modułów

A80-RDN-IP40-NPE-12P

Ta sama obudowa w wersji mniejszej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RDN-IP40-NPE-12P.

24 moduły

A80-RDN-IP40-NPE-24P

Ta sama obudowa w wersji większej — 24 moduły i 24N + 24PE na zaciskach. Zobacz A80-RDN-IP40-NPE-24P.

36 modułów

A80-RDN-IP40-NPE-36P

Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RDN-IP40-NPE-36P.

RDP

A80-RDP-IP40-NPE-18P

Wersja podtynkowa IP40 — do wnęki w ścianie. Zobacz A80-RDP-IP40-NPE-18P.

RHN

A80-RHN-IP65-NPE-18P

Wersja hermetyczna IP65 — dopuszczona na zewnątrz. Zobacz A80-RHN-IP65-NPE-18P.

Do pobrania

Dokumentacja do odbioru instalacji

Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.

Specyfikacja

Dane techniczne

Kod producenta
A80-RDN-IP40-NPE-18P
Marka
Schelinger
Sposób montażu
Natynkowy
Liczba modułów
18
Układ modułów
1 rząd po 18
Szyna
1 × TH 35 mm
Zaciski N i PE
18N + 18PE
Napięcie znamionowe izolacji
Ui: 400 V AC
Klasa ochronności
Class II (izolacja ochronna)
Stopień szczelności
IP40
Stopień ochrony (IK)
IK06
Temperatura pracy
od -25 °C do +40 °C
Zastosowanie
do użytku wewnętrznego
Moment dokręcania
2–2,4 Nm
Szerokość
362 mm
Długość
97 mm
Wysokość
219 mm
Przedmiot oceny
pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
Normy z deklaracji zgodności
PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
Deklaracja zgodności UE
A0196/RDN/2025
Dyrektywy
2014/35/UE (LVD), 2011/65/UE (RoHS)
Karton
10
EAN
5900280996404

Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. W środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP40 dopuszcza wyłącznie suche pomieszczenie.

Opinie

Brak opinii o tym produkcie

Ocenić może każdy, kto kupił go w citrono.pl. Link do oceny przychodzi e-mailem kilka dni po zamówieniu.

Podaj numer zamówienia i adres e-mail użyty w zamówieniu.

Dane techniczne

EAN 5900280996404
Głębokość 97 mm
Kod producenta A80-RDN-IP40-NPE-18P
Kolor Biały
Kolor drzwi Transparentny
Liczba modułów 18
Liczba rzędów 1
Materiał Tworzywo sztuczne
Napięcie znamionowe 400 V
Producent Schelinger
Sposób montażu Montaż natynkowy
Stopień ochrony IP IP40
Szerokość 362 mm
Typ produktu Rozdzielnica natynkowa
Wysokość 219 mm
Z drzwiami Tak
Z zaciskami N+PE Tak
