RDP — 6 modułów
Rozdzielnica podtynkowa IP40, układ 1 rząd po 6, z kompletem zacisków N i PE.
6 modułów • IP40 • podtynkowa • zaciski 6N + 6PE.
Kod producenta: A80-RDP-IP40-NPE-06P | EAN: 5900280996299
Rozdzielnicę Schelinger RDP montujesz we wnęce w ścianie, licując z tynkiem, a mieści 6 modułów aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.
6 modułów
Jeden rząd na szynie TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.
IP40
Sucha wnętrzówka. Ciała stałe od 1 mm nie wejdą, wody obudowa nie zatrzyma.
Zaciski w komplecie
6N + 6PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.
Obudowa bez aparatury
To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.
Dobór rozmiaru
Ile modułów naprawdę potrzebujesz
Policz, czym to zapełnisz
Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.
Zostaw rezerwę, nie zapełniaj do pełna
Praktyka instalatorska to 20–30% wolnych modułów. Nowy obwód pojawia się później sam — ładowarka do auta, falownik PV, gniazdo w garażu. Dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę całej obudowy, a nie dokupienie jednego wyłącznika.
Co realnie zmieści 6 modułów
Przy zachowaniu rezerwy to mniej więcej zabezpieczenie jednego odbiornika: różnicówkę 2-modułową plus 4 wyłączniki nadprądowe. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.
Miejsce montażu
Gdzie tę rozdzielnicę wolno powiesić
IP40 — co to znaczy w praktyce
Ciała stałe od 1 mm — drut, wkrętak, gwóźdź — nie dostaną się do środka, ale obudowa nie ma żadnej ochrony przed wodą. Sucha wnętrzówka: przedpokój, korytarz, garderoba, szafa techniczna. Nie do łazienki, nie do pralni, nie do nieogrzewanego garażu, w którym skrapla się wilgoć, i nie na zewnątrz.
Wykonanie podtynkowe
Obudowa wchodzi w przygotowaną wnękę i licuje z tynkiem — na wierzchu zostaje sama ramka z drzwiczkami. Wybór na etapie budowy albo remontu ze skuwaniem ściany.
Gdzie NIE wolno jej powiesić
Instrukcja oznacza wyrób jako do użytku wewnętrznego. Na zewnątrz, w pralni albo w wilgotnym garażu potrzebna jest wersja hermetyczna IP65 z tej samej rodziny.
Odporność na uderzenie
IK06 w dziesięciostopniowej skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa — wersja hermetyczna RHN ma stopień o jeden wyższy.
Temperatura
od -25 °C do +40 °C. Zakres obejmuje nieogrzewane pomieszczenia, ale sam w sobie nie zastępuje wymaganego stopnia IP.
Klasa ochronności
Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 6N + 6PE w środku.
Zabudowa
Jaką wnękę trzeba przygotować

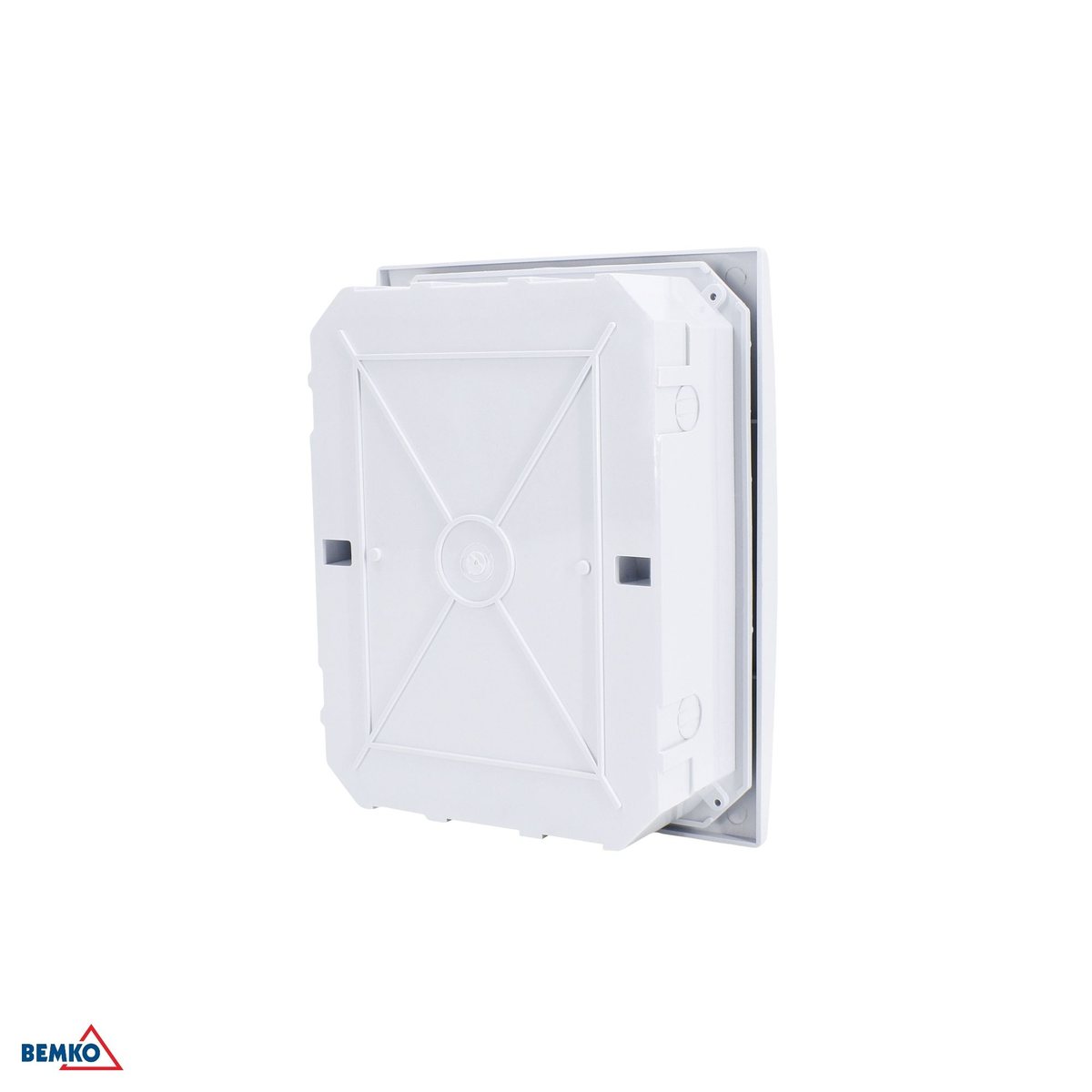

Wymiar skrzynki do zabudowy
150 × 200 × 58 mm (szerokość × wysokość × głębokość). Tyle mierzy część, która znika w ścianie — wnęka musi być odpowiednio większa, żeby skrzynkę dało się osadzić i wypoziomować.
Wymiar, który zostaje na wierzchu
Ramka: 171 mm szerokości na 221 mm wysokości. Jest większa od skrzynki i zakrywa nierówne krawędzie otworu — nie trzeba kuć na milimetr.
Skąd te dwie liczby
Feed dostawcy podaje wyłącznie ramkę. Wymiary skrzynki są w osobnej tabeli w instrukcji montażu i to one decydują o tym, czy obudowa wejdzie w otwór. Dlatego opis podaje obie.
Zawartość
Co dostajesz w pudełku, a czego nie
W komplecie

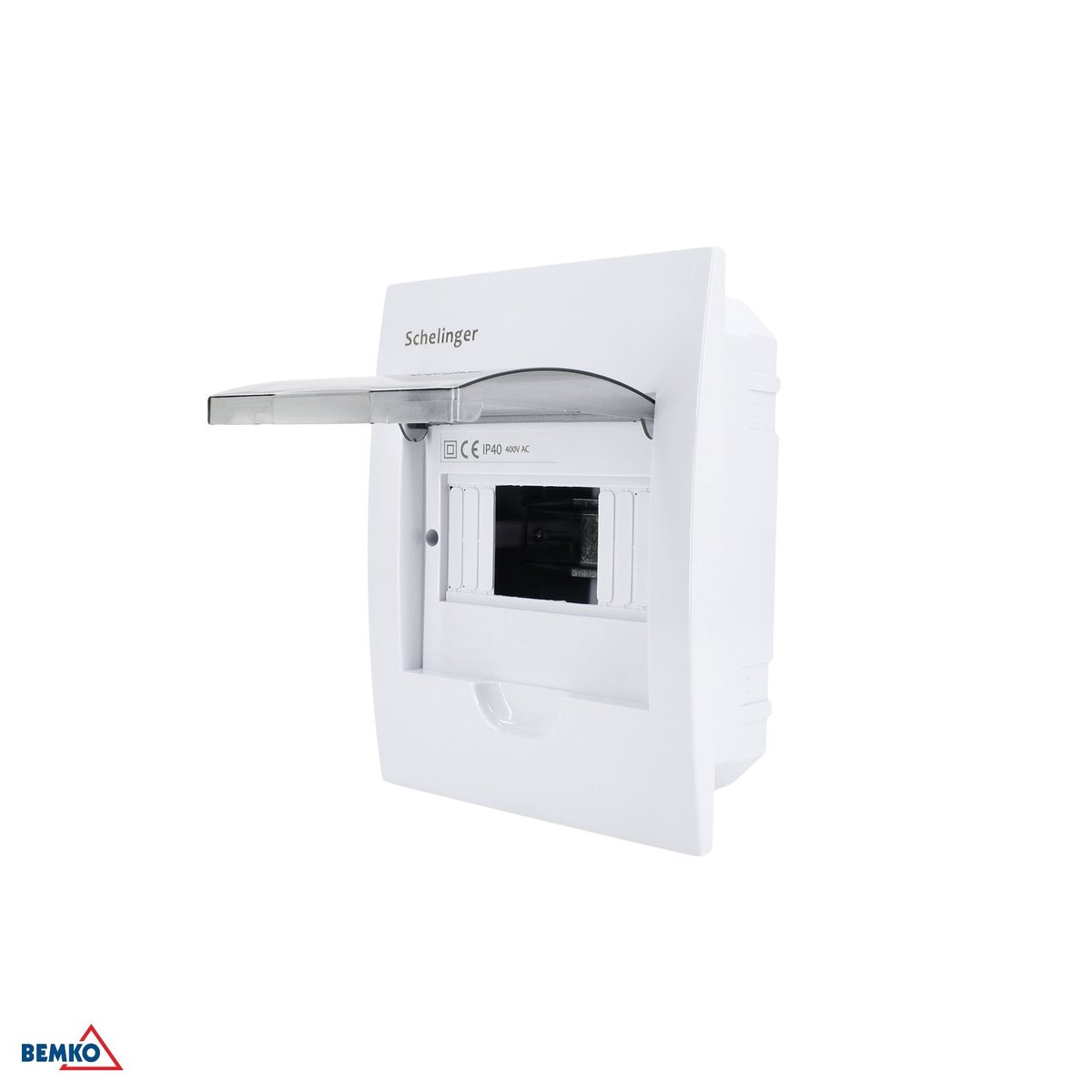

Obudowa z drzwiczkami, 1 × TH 35 mm i listwy 6N + 6PE. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.
Czego w środku nie ma
Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.
Co dokładnie zostało ocenione
Deklaracja A0196/RDP/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.
Co to zmienia przy odbiorze
Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu. Dyrektywy: 2014/35/UE (LVD), 2011/65/UE (RoHS).
Montaż
Wymiary i mocowanie

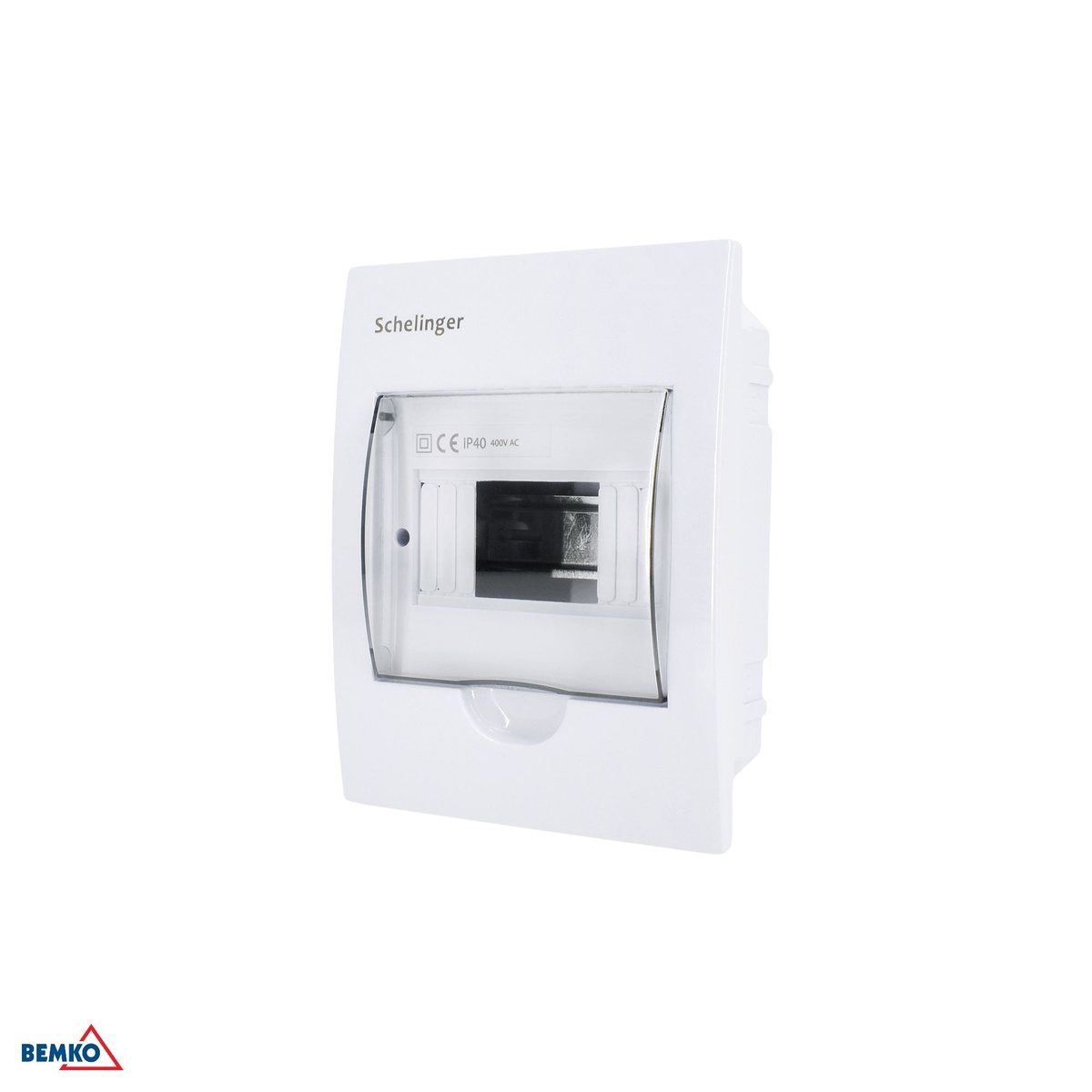

Wymiary zewnętrzne
Szerokość 171 mm, wysokość 221 mm, głębokość 88 mm — tyle wystaje ze ściany razem z ramką.
Płyta czołowa
Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.
Ile sztuk w kartonie
Sprzedawana pojedynczo; karton zbiorczy 30 szt.
Dobór wariantu
Który rozmiar Schelinger RDP wybrać
Wszystkie rozmiary serii mają ten sam stopień ochrony IP40, tę samą klasę ochronności i ten sam komplet zacisków. Różni je wyłącznie liczba modułów i wymiary obudowy — a w tym wyborze lepiej pomylić się w górę.
6 modułów
1 rząd po 6, zaciski 6N + 6PE. Wymiary 171 mm × 221 mm × 88 mm.
A80-RDP-IP40-NPE-04P
Ta sama obudowa w wersji mniejszej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RDP-IP40-NPE-04P.
A80-RDP-IP40-NPE-08P
Ta sama obudowa w wersji większej — 8 modułów i 8N + 8PE na zaciskach. Zobacz A80-RDP-IP40-NPE-08P.
A80-RDP-IP40-NPE-12P
Ta sama obudowa w wersji większej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RDP-IP40-NPE-12P.
A80-RDP-IP40-NPE-18P
Ta sama obudowa w wersji większej — 18 modułów i 18N + 18PE na zaciskach. Zobacz A80-RDP-IP40-NPE-18P.
A80-RDP-IP40-NPE-24P
Ta sama obudowa w wersji większej — 24 moduły i 24N + 24PE na zaciskach. Zobacz A80-RDP-IP40-NPE-24P.
A80-RDP-IP40-NPE-36P
Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RDP-IP40-NPE-36P.
Do pobrania
Dokumentacja do odbioru instalacji
Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A80-RDP-IP40-NPE-06P
- Marka
- Schelinger
- Sposób montażu
- Podtynkowy
- Liczba modułów
- 6
- Układ modułów
- 1 rząd po 6
- Szyna
- 1 × TH 35 mm
- Zaciski N i PE
- 6N + 6PE
- Napięcie znamionowe izolacji
- Ui: 400 V AC
- Klasa ochronności
- Class II (izolacja ochronna)
- Stopień szczelności
- IP40
- Stopień ochrony (IK)
- IK06
- Temperatura pracy
- od -25 °C do +40 °C
- Zastosowanie
- do użytku wewnętrznego
- Moment dokręcania
- 2–2,4 Nm
- Szerokość
- 171 mm
- Długość
- 88 mm
- Wysokość
- 221 mm
- Wymiary wnęki montażowej
- 150 × 200 × 58 mm
- Przedmiot oceny
- pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
- Normy z deklaracji zgodności
- PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0196/RDP/2025
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 30
- EAN
- 5900280996299
Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. wnęka musi być większa niż skrzynka (150 × 200 × 58 mm), a w środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP40 dopuszcza wyłącznie suche pomieszczenie.
