Rozdzielnica modułowa obudowa natynkowa 1x2 IP40 biała Schelinger A80-RDN-IP40-NPE-02P

Niedostępny SKU BM-6801
7,30 zł
Bez podatku: 5,93 zł
Inne opcje tego produktu
Liczba modułów
2 4 6 8 12 18 24 36

Konfigurator rozdzielnicy

Złóż rozdzielnicę z aparatury dostępnej w sklepie: różnicówki, wyłączniki nadprądowe, szyny i obudowę.

Skonfiguruj rozdzielnicę
Schelinger RDN RDN — 2 moduły Rozdzielnica natynkowa IP40, układ 1 rząd po 2, z kompletem zacisków N i PE. 2 moduły • IP40 • natynkowa • zaciski 2N + 2PE. Kod producenta: A80-RDN-IP40-NPE-02P  |  EAN: 5900280996350 Rozdzielnicę Schelinger RDN montujesz na ścianie, w suchym pomieszczeniu, a mieści 2 moduły aparatury.

Opis

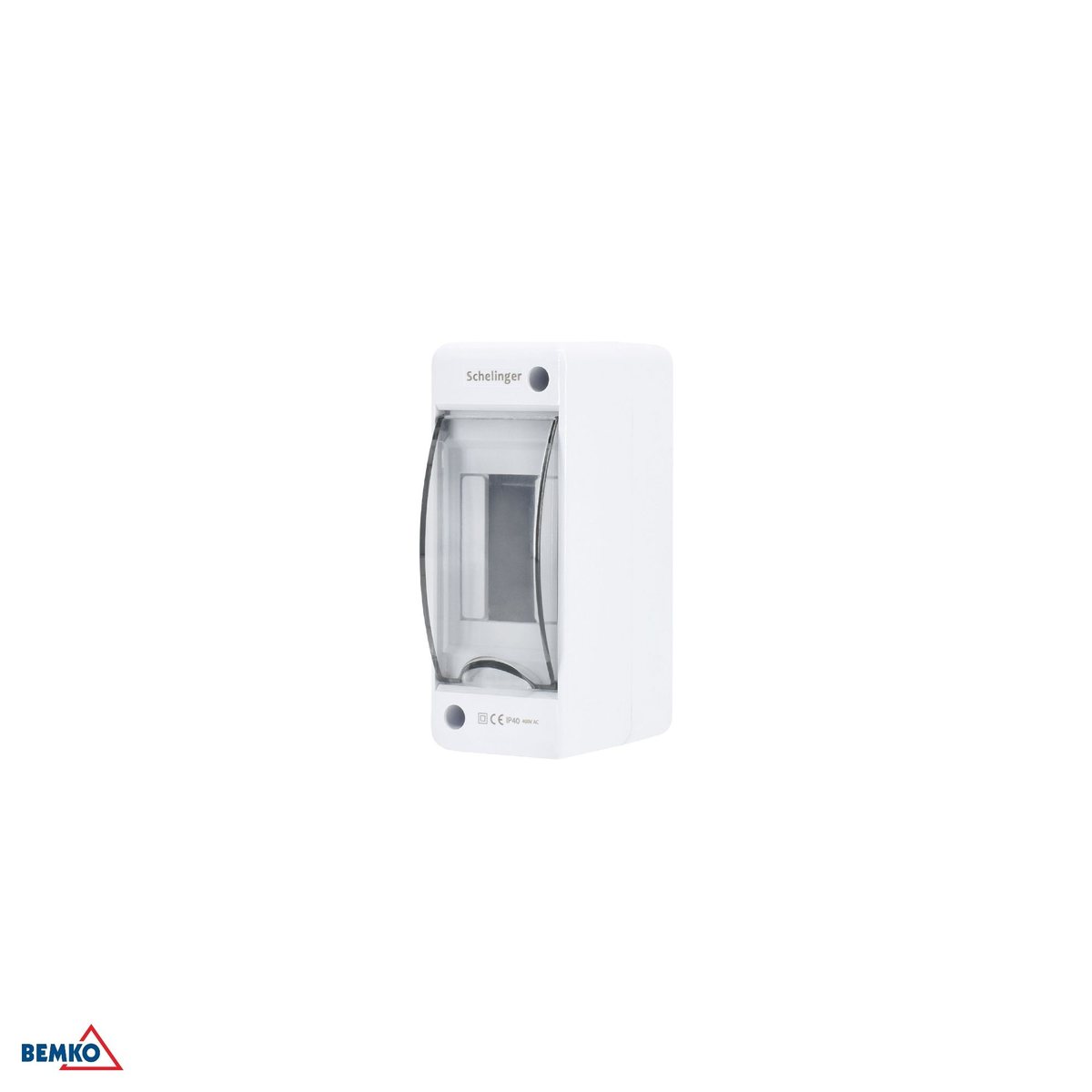

Rozdzielnica w ujęciu od frontu, drzwiczki zamknięte, widoczne okno modułowe
Schelinger RDN

RDN — 2 moduły

Rozdzielnica natynkowa IP40, układ 1 rząd po 2, z kompletem zacisków N i PE.

2 moduły • IP40 • natynkowa • zaciski 2N + 2PE.

Kod producenta: A80-RDN-IP40-NPE-02P  |  EAN: 5900280996350

Rozdzielnicę Schelinger RDN montujesz na ścianie, w suchym pomieszczeniu, a mieści 2 moduły aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.

2 moduły

Jeden rząd na szynie TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.

IP40

Sucha wnętrzówka. Nic grubszego niż 1 mm nie wejdzie do środka, wody obudowa nie zatrzyma.

Zaciski w komplecie

2N + 2PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.

Obudowa bez aparatury

To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.

Dobór rozmiaru

Ile modułów naprawdę potrzebujesz

Policz, czym to zapełnisz

Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.

Mała obudowa: jeden odbiornik

2 moduły to miejsce na zabezpieczenie jednego odbiornika — pompy ciepła, ładowarki do auta albo gniazd w garażu. Na kolejny obwód potrzebna będzie druga obudowa albo większy wariant z tej rodziny.

Co realnie zmieści 2 moduły

Zmieści na przykład jeden aparat 2-modułowy — różnicówkę albo rozłącznik. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.

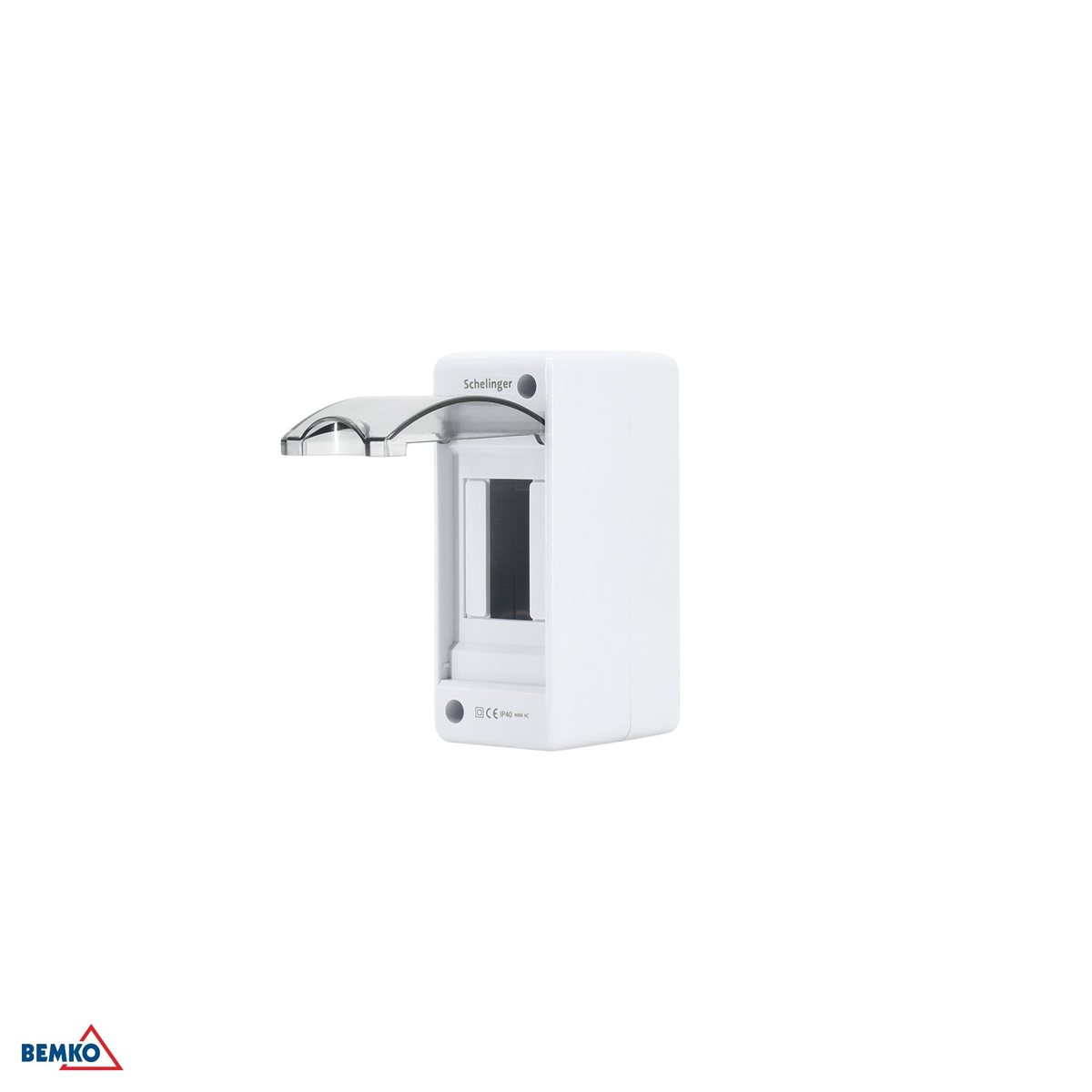

Rozdzielnica z otwartymi drzwiczkami — widoczna szyna DIN i osłona modułów
Wnętrze z szyną TH 35 mm.

Miejsce montażu

Gdzie tę rozdzielnicę wolno powiesić

IP40 — co to znaczy w praktyce

Drut, wkrętak, gwóźdź — nic grubszego niż 1 mm — nie dostanie się do środka, ale obudowa nie ma żadnej ochrony przed wodą. Sucha wnętrzówka: przedpokój, korytarz, garderoba, szafa techniczna. Nie do łazienki, nie do pralni, nie do nieogrzewanego garażu, w którym skrapla się wilgoć, i nie na zewnątrz.

Wykonanie natynkowe

Obudowa mocowana na gotowej ścianie, bez kucia. Wybór przy modernizacji i wszędzie tam, gdzie ściany nie da się naruszyć.

Gdzie NIE wolno jej powiesić

Instrukcja oznacza wyrób jako do użytku wewnętrznego. Na zewnątrz, w pralni albo w wilgotnym garażu potrzebna jest wersja hermetyczna IP65 z tej samej rodziny.

Odporność na uderzenie

IK06 w skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa.

Temperatura

od -25 °C do +40 °C. Nieogrzewane pomieszczenie mieści się w tym zakresie, dopóki temperatura nie spada w nim poniżej dolnej granicy.

Klasa ochronności

Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 2N + 2PE w środku.

Zawartość

Co dostajesz w pudełku, a czego nie

W komplecie

Obudowa z drzwiczkami, 1 × TH 35 mm i listwy 2N + 2PE. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.

Czego w środku nie ma

Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.

Co dokładnie zostało ocenione

Deklaracja A0196/RDN/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.

Co to zmienia przy odbiorze

Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu.

Montaż

Wymiary i mocowanie

Wymiary zewnętrzne

Szerokość 49 mm i wysokość 130 mm — tyle zajmie na ścianie. Głębokość 85 mm to odległość, na jaką obudowa wystaje od ściany.

Płyta czołowa

Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.

Ile sztuk w kartonie

Sprzedawana pojedynczo; karton zbiorczy 200 szt.

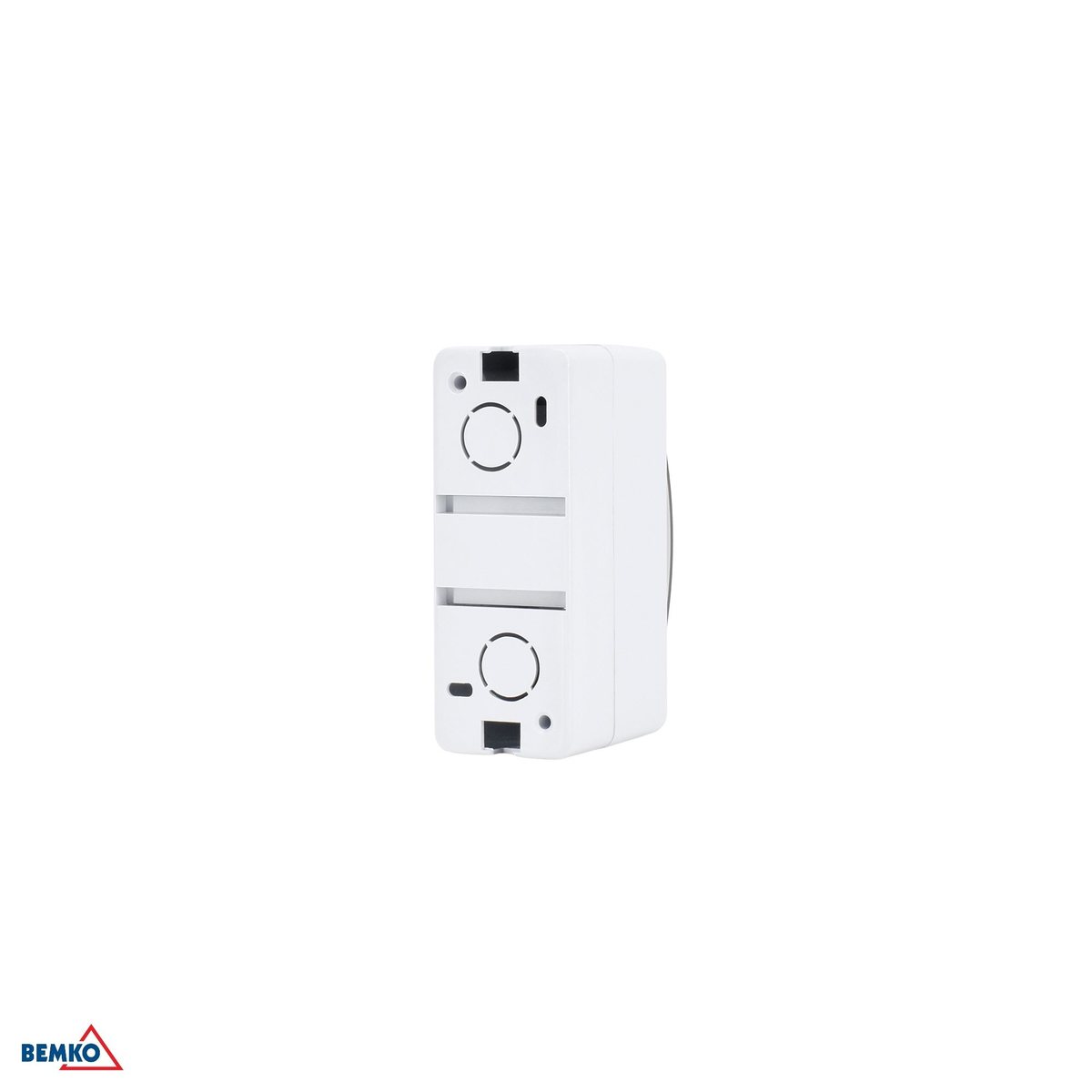

Tył obudowy — płyta montażowa z otworami mocującymi i przetłoczeniami
Tył obudowy z otworami mocującymi.

Dobór wariantu

Który rozmiar Schelinger RDN wybrać

Wszystkie rozmiary serii mają ten sam stopień ochrony IP40 i tę samą klasę ochronności, a listwy N i PE mają w każdym tyle zacisków, ile modułów mieści obudowa. Różni je liczba modułów i wymiary — a w tym wyborze lepiej pomylić się w górę.

Ten model

2 moduły

1 rząd po 2, zaciski 2N + 2PE. Wymiary 49 mm × 130 mm × 85 mm.

4 moduły

A80-RDN-IP40-NPE-04P

Ta sama obudowa w wersji większej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RDN-IP40-NPE-04P.

6 modułów

A80-RDN-IP40-NPE-06P

Ta sama obudowa w wersji większej — 6 modułów i 6N + 6PE na zaciskach. Zobacz A80-RDN-IP40-NPE-06P.

8 modułów

A80-RDN-IP40-NPE-08P

Ta sama obudowa w wersji większej — 8 modułów i 8N + 8PE na zaciskach. Zobacz A80-RDN-IP40-NPE-08P.

12 modułów

A80-RDN-IP40-NPE-12P

Ta sama obudowa w wersji większej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RDN-IP40-NPE-12P.

18 modułów

A80-RDN-IP40-NPE-18P

Ta sama obudowa w wersji większej — 18 modułów i 18N + 18PE na zaciskach. Zobacz A80-RDN-IP40-NPE-18P.

24 moduły

A80-RDN-IP40-NPE-24P

Ta sama obudowa w wersji większej — 24 moduły i 24N + 24PE na zaciskach. Zobacz A80-RDN-IP40-NPE-24P.

36 modułów

A80-RDN-IP40-NPE-36P

Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RDN-IP40-NPE-36P.

Do pobrania

Dokumentacja do odbioru instalacji

Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.

Specyfikacja

Dane techniczne

Kod producenta
A80-RDN-IP40-NPE-02P
Marka
Schelinger
Sposób montażu
Natynkowy
Liczba modułów
2
Układ modułów
1 rząd po 2
Szyna
1 × TH 35 mm
Zaciski N i PE
2N + 2PE
Napięcie znamionowe izolacji
Ui: 400 V AC
Klasa ochronności
Class II (izolacja ochronna)
Stopień szczelności
IP40
Stopień ochrony (IK)
IK06
Temperatura pracy
od -25 °C do +40 °C
Zastosowanie
do użytku wewnętrznego
Moment dokręcania
2–2,4 Nm
Szerokość
49 mm
Długość
85 mm
Wysokość
130 mm
Przedmiot oceny
pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
Normy z deklaracji zgodności
PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
Deklaracja zgodności UE
A0196/RDN/2025
Dyrektywy
2014/35/UE (LVD), 2011/65/UE (RoHS)
Karton
200
EAN
5900280996350

Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. W środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP40 dopuszcza wyłącznie suche pomieszczenie.

Opinie

Brak opinii o tym produkcie

Ocenić może każdy, kto kupił go w citrono.pl. Link do oceny przychodzi e-mailem kilka dni po zamówieniu.

Podaj numer zamówienia i adres e-mail użyty w zamówieniu.

Dane techniczne

EAN 5900280996350
Głębokość 85 mm
Kod producenta A80-RDN-IP40-NPE-02P
Kolor Biały
Kolor drzwi Transparentny
Liczba modułów 2
Liczba rzędów 1
Materiał Tworzywo sztuczne
Napięcie znamionowe 400 V
Producent Schelinger
Sposób montażu Montaż natynkowy
Stopień ochrony IP IP40
Szerokość 49 mm
Typ produktu Rozdzielnica natynkowa
Wysokość 130 mm
Z drzwiami Tak
Z zaciskami N+PE Tak
