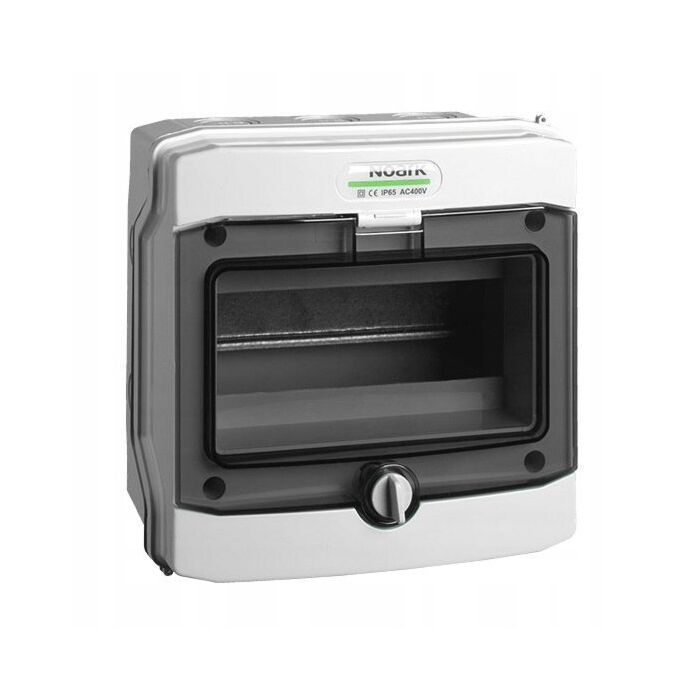

Rozdzielnica modułowa obudowa natynkowa 1x6 IP65 biała PHS NOARK 113262

Pojemność

Ile aparatów wejdzie i ile zostanie zacisków

Obudowa mieści 6 modułów — wszystkie w jednym rzędzie. Moduł to działka szyny TH-35 mm, nie sztuka aparatu.

Drugi limit to listwy zaciskowe N + PE. W komplecie są listwy na 6 + 6 zacisków — tyle samo na przewody neutralne co na ochronne. Przy obwodach jednofazowych ta liczba schodzi szybciej niż moduły, dlatego listwę dodatkową można dokupić osobno; numery katalogowe stoją w tabeli akcesoriów.

Wymiary i montaż

Czy zmieści się tam, gdzie ma stać

Obudowa mocuje się na ścianie, na czterech wkrętach przechodzących przez tylną ściankę; wnęki kuć nie trzeba. Wymiar zewnętrzny to 201 mm wysokości, 165 mm szerokości i 118 mm głębokości. Sposób montażu: natynkowy.

Otwory montażowe w tylnej ściance są rozstawione na 63 × 140 mm (szerokość × wysokość) — tyle wynosi rozstaw kołków. Obudowa nie wchodzi w ścianę, więc cała głębokość 118 mm zostaje przed nią.

Osłona czoła ma wycięcie na aparaty, a niewykorzystane miejsce zakrywa zaślepka z kompletu — listwa 224 mm dzielona co pół modułu. Drzwi są przezroczyste. Pozwalają sprawdzić położenie dźwigni bez otwierania rozdzielnicy.

Bilans cieplny

Ile ciepła zniesie obudowa

Każdy aparat na szynie zamienia część mocy w ciepło i grzeje powietrze wokół siebie. Dla tej obudowy dopuszczalna suma strat mocy wszystkich zainstalowanych aparatów wynosi 10 W przy temperaturze otoczenia 30 °C. To limit obudowy, nie pojedynczego aparatu: sumuje się straty wyłączników, różnicówek, ograniczników i zasilaczy w środku.

Policz go przed zakupem: „mieści się" i „zniesie" to dwie różne rzeczy. Stratę mocy każdego aparatu podaje jego karta katalogowa; w naszych opisach aparatury modułowej Noark stoi ona w tabeli parametrów.

Temperatura pracy obudowy to od -25 °C do +60 °C, a obciążenie statyczne — 0,98 kg. Ta druga wartość zależy wyłącznie od liczby modułów w rzędzie, nie od liczby rzędów.

Odporność

Gdzie wolno ją postawić

Seria jest przewidziana do zastosowań ogólnych i przemysłowych, wszędzie tam, gdzie wymagany jest wysoki stopień ochrony: IP65 to pełna ochrona przed pyłem i przed strugą wody z dowolnego kierunku. Odporność na uderzenia mechaniczne IK08 opisuje energię, jaką obudowa przyjmie bez utraty szczelności.

Materiał obudowy: tworzywo ASA (akrylonitryl-styren-akrylan); kolor jasnoszary RAL 7035. Użyte tworzywa są bezhalogenowe — przy pożarze nie wydzielają chlorowcowodorów. Próba rozżarzonym drutem prowadzona jest w temperaturze 650 °C, a tworzywo jest odporne na promieniowanie UV, więc kolor i wytrzymałość nie zmieniają się w słońcu.

Klasa ochronności II oznacza izolację podwójną lub wzmocnioną: obudowy nie podłącza się do przewodu ochronnego, bo nie ma w niej dostępnych części metalowych wymagających uziemienia.

Parametry elektryczne

Na jaką instalację jest przewidziana

Napięcie znamionowe obudowy to 400 V AC i 1500 V DC, prąd znamionowy 63 A, częstotliwość 50 Hz. Te wartości opisują obudowę z jej listwami zaciskowymi — o tym, ile popłynie przez obwód, decydują aparaty w środku.

Napięcie znamionowe izolacji wynosi 690 V AC i 1500 V DC — na taką wartość zaprojektowano odstępy i izolację między częściami pod napięciem a resztą obudowy.

Zgodność: obudowa jest badana według norm EN 60670 i EN 62208, a deklaracja zgodności UE numer 01078-20240501-PHS-EUEN obejmuje dyrektywy 2014/35/UE i 2011/65/UE. Gwarancja producenta: 5 lat od dnia dostarczenia towaru.

Komplet

Co jest w pudełku, a co trzeba dokupić

W komplecie znajdziesz: obudowa, drzwi, szyny TH-35 mm, listwy zaciskowe N + PE, osłona czoła z wycięciem na aparaty, zaślepka wolnego miejsca i materiał montażowy. Nie trzeba więc osobno zamawiać ani szyn, ani listew zaciskowych, ani wkrętów.

Zamek w komplecie: nie. Zamek z kluczem to osobna pozycja — 101571 (LK PH M), metalowy, do domontowania na drzwiach. Drzwi zamienne mają numer 113278 — do zamówienia osobno, a zapasowy materiał montażowy — 106182 (SMM IP65S).

Wprowadzenia kabli zamyka się dławnicami dopasowanymi do przygotowanych w obudowie otworów, w rozmiarach od M16 do M32; użyty materiał przyjmuje przewody o różnych średnicach. Rozbudowa samej obudowy o kolejne rzędy: nie — większa liczba modułów oznacza inny wariant, nie moduł dostawny.
