Opis


BIS-408-LED
Przekaźnik bistabilny BIS-408-LED
Przekaźnik bistabilny do sterowania oświetleniem LED
Przekaźnik bistabilny BIS-408-LED to elektroniczny przekaźnik impulsowy przeznaczony do wygodnego załączania i wyłączania oświetlenia lub innych odbiorników z kilku punktów. Urządzenie współpracuje z równolegle połączonymi przyciskami chwilowymi, także podświetlanymi, dzięki czemu sprawdza się w instalacjach automatyki domowej i budynkowej, na klatkach schodowych, korytarzach, w pomieszczeniach technicznych oraz wszędzie tam, gdzie wymagane jest sterowanie jednym obwodem z wielu miejsc.
Wersja LED została przystosowana do współpracy z odbiornikami o wysokim prądzie startowym, takimi jak lampy LED, świetlówki energooszczędne, transformatory elektroniczne czy lampy wyładowcze. Maksymalny prąd obciążenia AC-1 wynosi 16 A, a odporność na udar prądowy 120 A/20 ms wspiera stabilną pracę w nowoczesnych instalacjach oświetleniowych. Sterowanie odbywa się impulsem z przycisku dzwonkowego: pierwszy impuls załącza odbiornik, kolejny go wyłącza.
BIS-408-LED pracuje w zakresie zasilania 165÷265 V AC i jest przeznaczony do montażu w puszce podtynkowej Ø60, co ułatwia integrację z typową instalacją elektryczną bez zajmowania miejsca w rozdzielnicy. Zaciski śrubowe 2,5 mm² zapewniają pewne podłączenie przewodów, a niski pobór mocy sprzyja energooszczędnej eksploatacji. Po zaniku zasilania styk wraca do stanu wyłączenia, co ogranicza ryzyko samoczynnego uruchomienia odbiornika po powrocie napięcia.
Produkt należy do grupy rozwiązań takich jak przekaźniki impulsowe i przekaźniki bistabilne hotelowe, stosowane do komfortowego sterowania oświetleniem. W odróżnieniu od modeli świecznikowe, z pamięcią stanu lub z wyłącznikiem czasowym, BIS-408-LED oferuje prostą funkcję włącz/wyłącz dla jednego kanału, z naciskiem na współpracę z obciążeniami LED i przyciskami podświetlanymi.

Dlaczego warto wybrać BIS-408-LED?

Zasilanie 165÷265 V AC

Obciążenie AC-1 do 16 A

Udar prądowy 120 A/20 ms

Sterowanie lokalne przyciskiem chwilowym

Współpraca z przyciskami podświetlanymi

Jeden kanał, styk 1×NO

Montaż w puszce Ø60

Zaciski śrubowe 2,5 mm²

Temperatura pracy -25÷50°C
Przekaźnik umożliwia obsługę jednego obwodu oświetlenia lub innego odbiornika z kilku miejsc za pomocą równolegle połączonych przycisków chwilowych. To praktyczne rozwiązanie do korytarzy, schodów, dużych pomieszczeń i instalacji budynkowych, gdzie liczy się wygoda użytkowania bez rozbudowanych układów przełączników schodowych.
Wersja BIS-408-LED posiada styk przeznaczony do pracy z odbiornikami o wysokim prądzie startowym, w tym lampami LED, świetlówkami ESL, transformatorami elektronicznymi i lampami wyładowczymi. Odporność na prądy udarowe zwiększa niezawodność sterowania nowoczesnym oświetleniem.
Urządzenie nie zapamiętuje pozycji styku. Po zaniku i ponownym powrocie napięcia przekaźnik ustawia wyjście w stan wyłączenia, co pomaga uniknąć niekontrolowanego uruchomienia oświetlenia lub podłączonego odbiornika bez nadzoru.




Kompaktowy montaż
Przeznaczony do instalacji w standardowej puszce podtynkowej Ø60.

Prosta obsługa
Każdy impuls z przycisku zmienia stan odbiornika.

Do oświetlenia LED
Przystosowany do odbiorników o zwiększonym prądzie startowym.

Poznaj inne zalety BIS-408-LED

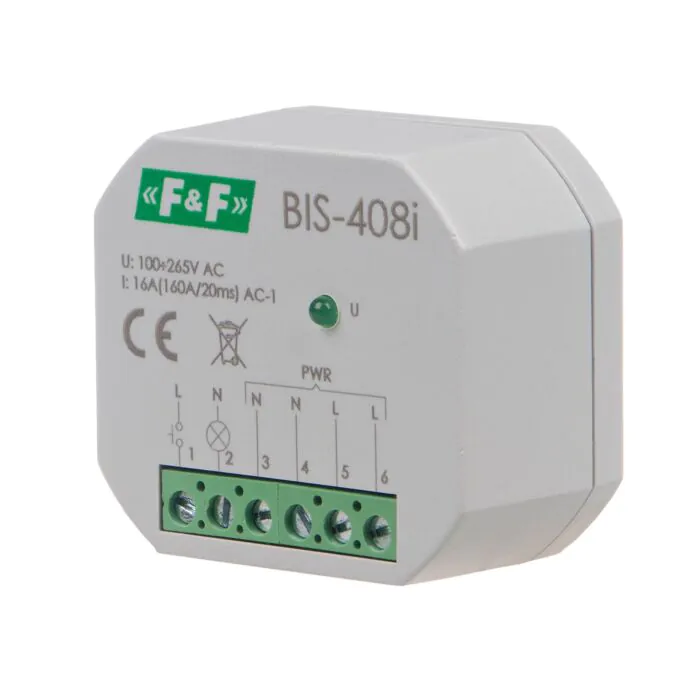

Kompaktowa obudowa o wymiarach przystosowanych do montażu w puszce podtynkowej Ø60, widoczna przed zabudową w instalacji.
Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania, wejścia sterującego oraz wyjścia przekaźnikowego.
Widoczne opisy zacisków ułatwiają identyfikację wejścia sterującego, wyjścia przekaźnika oraz torów zasilania podczas montażu.
Płaska konstrukcja ułatwia umieszczenie przekaźnika w puszce instalacyjnej razem z przewodami i osprzętem sterującym.
Na urządzeniu nie ma widocznych pokręteł ani przełączników nastawczych, co podkreśla jego prostą funkcję impulsowego włączania i wyłączania.
Materiały dodatkowe
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) z przyciskiem. Przegląd oferty przekaźników bistabilnych F&F. — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePoradnik praktyka elektryka - BIS - przekaźnik bistabilny - sterowanie oświetleniem żyrandola — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) BIS-411 - zastosowanie, zasada działania. — Zobacz także nasze inne urządzenie
Schematy
Parametry Techniczne
- Szerokość wyrażona liczbą modułów
- 1
- Głębokość wbudowania
- 20 mm
- Napięcie sterowania 1
- 165-265 V
- Częstotliwość napięcia sterowania 1
- 50-50 Hz
- Znamionowy prąd załączania
- 16 A
- Zakres napięcia zasilającego
- 165-265 V
- Maksymalna zdolność łączeniowa dla żarówek
- 2000 W
- Maksymalna zdolność łączeniowa dla świetlówek
- 600 VA
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
- 750 VA
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
- 600 VA
- Maksymalny prąd załączania (cos φ = 0,6)
- 12 A
- Obsługa ręczna
- Nie
- Funkcja
- Przełącznik elektroniczny
- Sposób montażu
- Montaż podtynkowy
- Rodzaj napięcia sterowania 1
- AC
- Rodzaj napięcia zasilającego
- AC
- Liczba styków zwiernych
- 1
- Liczba styków rozwiernych
- 0
- Liczba styków przełącznych
- 0
