Opis


BIS-402
Przekaźnik bistabilny BIS-402
Przekaźnik bistabilny do sterowania oświetleniem z wielu punktów
Przekaźnik bistabilny BIS-402 to elektroniczny przekaźnik impulsowy przeznaczony do wygodnego załączania i wyłączania oświetlenia lub innych odbiorników z kilku miejsc za pomocą równolegle połączonych przycisków chwilowych, na przykład dzwonkowych. Urządzenie sprawdza się w automatyce domowej i budynkowej wszędzie tam, gdzie potrzebne jest proste, przewodowe sterowanie jednym obwodem z wielu punktów, bez stosowania klasycznych układów schodowych i krzyżowych. Model BIS-402 pracuje z napięciem zasilania 165–265 V AC, obsługuje obciążenie AC-1 do 10 A i wykorzystuje separowany styk 1×NO/NC, co ułatwia dopasowanie układu do konkretnej instalacji. Każde naciśnięcie dowolnego podłączonego przycisku powoduje zmianę stanu wyjścia: pierwszy impuls załącza odbiornik, kolejny go wyłącza. Dzięki temu sterowanie oświetleniem w korytarzach, klatkach schodowych, pomieszczeniach technicznych lub większych przestrzeniach użytkowych jest intuicyjne i wygodne. BIS-402 należy do kategorii rozwiązań takich jak przekaźniki impulsowe, ale jego funkcjonalność jest celowo uproszczona do stabilnej pracy w trybie włącz/wyłącz. W odróżnieniu od rozwiązań określanych jako przekaźniki bistabilne hotelowe, świecznikowe, z pamięcią stanu, z wyłącznikiem czasowym, ten model nie posiada pamięci pozycji styku ani funkcji załączania na czas. Po zaniku i powrocie zasilania styk zostaje ustawiony w stan wyłączenia, co ogranicza ryzyko niekontrolowanego uruchomienia odbiorników bez nadzoru. Kompaktowa obudowa do montażu w puszce podtynkowej Ø60 pozwala estetycznie ukryć urządzenie w instalacji, a zaciski śrubowe 2,5 mm² zapewniają pewne podłączenie przewodów. Przekaźnik pobiera tylko 0,4 W mocy, pracuje w zakresie temperatur od -25 do 50°C i jest przeznaczony do instalacji o stopniu ochrony IP20. Urządzenie nie współpracuje z przyciskami podświetlanymi.

Dlaczego warto wybrać BIS-402?

Zasilanie 165–265 V AC

Obciążenie AC-1 do 10 A

Styk separowany 1×NO/NC

Sterowanie przyciskami chwilowymi

Montaż w puszce Ø60

Pobór mocy 0,4 W

Opóźnienie 0,1–0,2 s

Praca od -25 do 50°C

Zaciski śrubowe 2,5 mm²
BIS-402 umożliwia obsługę jednego odbiornika z kilku miejsc poprzez równolegle połączone przyciski chwilowe. To praktyczne rozwiązanie do korytarzy, klatek schodowych, pomieszczeń przechodnich i instalacji budynkowych, gdzie liczy się wygoda sterowania bez rozbudowanych układów przełączników.
Przekaźnik nie zapamiętuje pozycji styku. Po zaniku i ponownym pojawieniu się napięcia zasilania wyjście zostaje ustawione w stan wyłączenia, co pomaga uniknąć samoczynnego uruchomienia oświetlenia lub innego odbiornika bez nadzoru.
Obudowa przystosowana do montażu w puszce podtynkowej Ø60 pozwala zintegrować przekaźnik bezpośrednio z instalacją elektryczną. Niewielka wysokość 20 mm ułatwia zastosowanie urządzenia w typowych punktach instalacyjnych.




Prosta automatyzacja
Sterowanie odbiornikiem jednym impulsem z przycisku chwilowego.

Niski pobór energii
Urządzenie pobiera tylko 0,4 W podczas pracy.

Instalacja podtynkowa
Konstrukcja dopasowana do standardowej puszki Ø60.

Poznaj inne zalety BIS-402

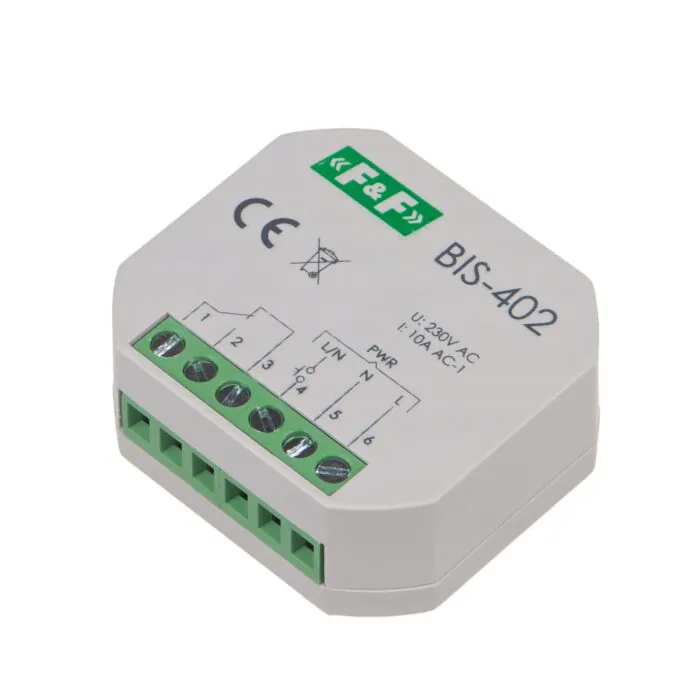

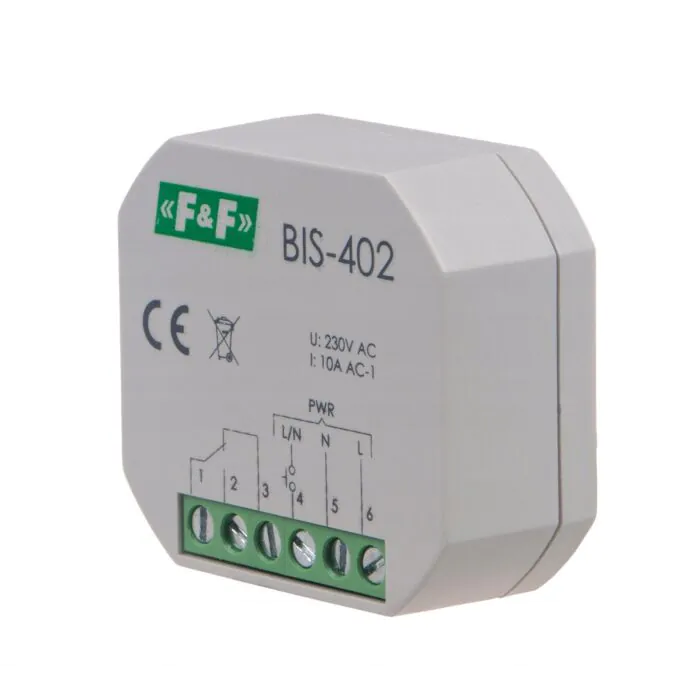

Urządzenie ma kompaktową obudowę przeznaczoną do montażu w puszce podtynkowej Ø60, co pozwala ukryć je w instalacji.
Widoczny kształt obudowy odpowiada montażowi puszkowemu; wymiary urządzenia to Ø54, rozmiar 48×43 mm i wysokość 20 mm.
Na obudowie znajdują się zaciski śrubowe do podłączenia przewodów zasilania, sterowania oraz wyjścia przekaźnikowego.
Zewnętrzne oznaczenia zacisków ułatwiają identyfikację styków COM, NO, NC, wejścia wyzwalającego oraz obwodu wyjściowego.
Na zewnątrz urządzenia nie przewidziano pokręteł regulacyjnych, przełączników nastaw ani widocznego panelu programowania.
Materiały dodatkowe
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) z przyciskiem. Przegląd oferty przekaźników bistabilnych F&F. — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePoradnik praktyka elektryka - BIS - przekaźnik bistabilny - sterowanie oświetleniem żyrandola — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) BIS-411 - zastosowanie, zasada działania. — Zobacz także nasze inne urządzenie

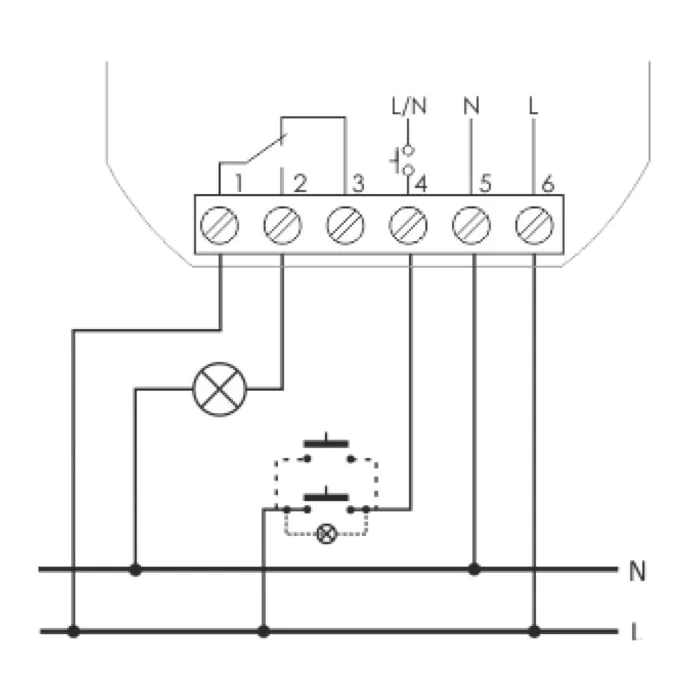

Schematy
Parametry Techniczne
- Głębokość wbudowania
- 20 mm
- Napięcie sterowania 1
- 165-265 V
- Częstotliwość napięcia sterowania 1
- 50-50 Hz
- Znamionowy prąd załączania
- 10 A
- Zakres napięcia zasilającego
- 165-265 V
- Maksymalna zdolność łączeniowa dla żarówek
- 1250 W
- Maksymalna zdolność łączeniowa dla świetlówek
- 500 VA
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
- 600 VA
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
- 500 VA
- Maksymalny prąd załączania (cos φ = 0,6)
- 8 A
- Obsługa ręczna
- Nie
- Funkcja
- Przełącznik elektroniczny
- Sposób montażu
- Montaż podtynkowy
- Rodzaj napięcia sterowania 1
- AC
- Rodzaj napięcia zasilającego
- AC
- Liczba styków zwiernych
- 0
- Liczba styków rozwiernych
- 0
- Liczba styków przełącznych
- 1
- Szerokość wyrażona liczbą modułów
- 0
