Opis


BIS-404
Przekaźnik bistabilny BIS-404
Przekaźnik bistabilny świecznikowy BIS-404
BIS-404 to elektroniczny przekaźnik bistabilny, sekwencyjny i 1-funkcyjny, przeznaczony do sterowania dwoma obwodami oświetlenia lub innymi odbiornikami z kilku punktów. Urządzenie pracuje jako przekaźnik impulsowy świecznikowy, umożliwiając wygodne przełączanie sekcji R1 i R2 za pomocą równolegle połączonych przycisków chwilowych, także podświetlanych. Dzięki temu sprawdza się w automatyce domowej i budynkowej, szczególnie w instalacjach oświetleniowych korytarzy, salonów, klatek schodowych, pomieszczeń użytkowych oraz stref wymagających sterowania jednym obwodem z wielu miejsc. Przekaźnik realizuje sekwencję pracy 0-1-2-3: wyłączenie obu sekcji, załączenie R1, załączenie R2 oraz załączenie obu wyjść jednocześnie. Dwa niezależne styki NO o obciążalności 2 x 8 A pozwalają obsługiwać dwa oddzielne obwody, zwiększając elastyczność projektowania instalacji. Zasilanie 165÷265 V AC, niski pobór mocy oraz montaż w puszce podtynkowej Ø60 ułatwiają zastosowanie urządzenia w modernizowanych i nowych instalacjach. BIS-404 należy do rozwiązań takich jak przekaźniki impulsowe i przekaźniki świecznikowe stosowane do automatyzacji oświetlenia. W przeciwieństwie do wersji z pamięcią stanu lub z wyłącznikiem czasowym, po zaniku napięcia resetuje stan styków i po powrocie zasilania rozpoczyna pracę od sekwencji zerowej. To praktyczne rozwiązanie tam, gdzie liczy się proste, lokalne sterowanie, czytelna sygnalizacja LED oraz integracja z klasycznymi przyciskami dzwonkowymi. W instalacjach, w których porównywane są przekaźniki bistabilne hotelowe, świecznikowe i standardowe przekaźniki bistabilne, BIS-404 wyróżnia się obsługą dwóch sekcji oraz kompaktową konstrukcją do montażu podtynkowego.

Dlaczego warto wybrać BIS-404?

Zasilanie 165÷265 V AC

Dwa wyjścia NO 2×8 A

Funkcja świecznikowa sekwencyjna

Sterowanie z wielu punktów

Współpraca z przyciskami podświetlanymi

Montaż w puszce Ø60

Sygnalizacja LED stanu pracy

Temperatura pracy -25÷50°C

Zaciski śrubowe 2,5 mm²
BIS-404 posiada dwa oddzielne wyjścia R1 i R2, co pozwala sterować dwiema gałęziami oświetlenia z jednego układu przycisków. Sekwencyjne przełączanie umożliwia wybór pracy jednej sekcji, drugiej sekcji lub obu jednocześnie, zwiększając komfort obsługi instalacji świecznikowej.
Przekaźnik może być sterowany z kilku różnych punktów za pomocą równolegle połączonych przycisków chwilowych. To praktyczne rozwiązanie w automatyce budynkowej, gdzie jeden obwód oświetlenia powinien być dostępny z wejścia, korytarza, schodów lub kilku stref pomieszczenia.
Obudowa przystosowana do puszki podtynkowej Ø60 pozwala ukryć urządzenie w instalacji, bez potrzeby stosowania rozdzielnicy. Niewielka wysokość modułu ułatwia montaż w typowych punktach instalacyjnych i modernizację istniejących układów oświetleniowych.




Lokalne sterowanie
Obsługa oświetlenia z kilku punktów instalacji.

Dwa kanały
Niezależne wyjścia umożliwiają sterowanie dwiema sekcjami.

Sygnalizacja pracy
Diody LED pokazują zasilanie i stan wyjść.

Poznaj inne zalety BIS-404

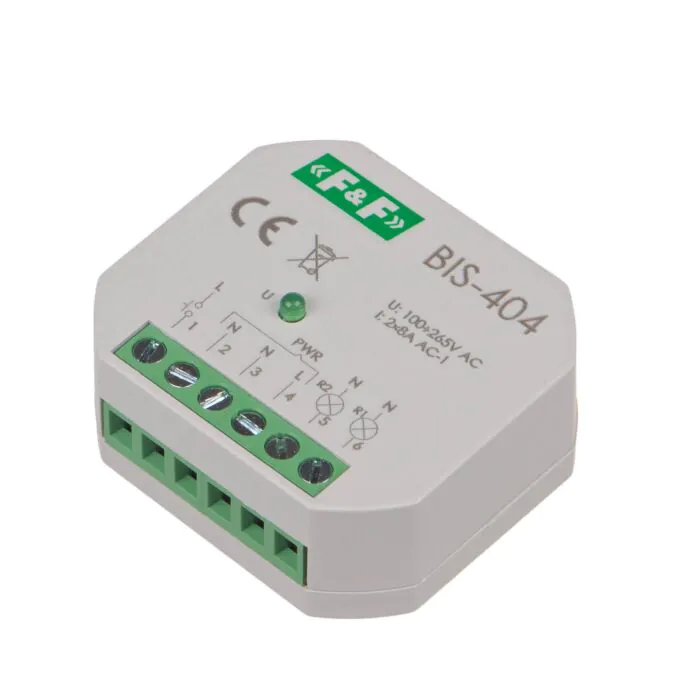

Kompaktowa obudowa modułowa jest przystosowana do montażu w puszce podtynkowej Ø60, co można pokazać na zdjęciu produktu poza instalacją.
Na obudowie widoczne są zaciski śrubowe do podłączenia przewodów zasilania, wejścia sterującego oraz dwóch wyjść przekaźnikowych.
Urządzenie ma widoczną zieloną diodę U sygnalizującą zasilanie oraz czerwone diody R1 i R2 informujące o załączeniu sekcji.
Na froncie znajdują się czytelne oznaczenia zacisków, ułatwiające identyfikację wejścia sterującego, zasilania oraz wyjść R1 i R2.
Wysokość 20 mm oraz zwarta konstrukcja są widoczne z zewnątrz i ułatwiają ocenę dopasowania do puszki instalacyjnej.
Materiały dodatkowe
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) z przyciskiem. Przegląd oferty przekaźników bistabilnych F&F. — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePoradnik praktyka elektryka - BIS - przekaźnik bistabilny - sterowanie oświetleniem żyrandola — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) BIS-411 - zastosowanie, zasada działania. — Zobacz także nasze inne urządzenie
Schematy
Parametry Techniczne
- Napięcie sterowania 1
- 165-265 V
- Częstotliwość napięcia sterowania 1
- 50-50 Hz
- Znamionowy prąd załączania
- 8 A
- Zakres napięcia zasilającego
- 165-265 V
- Maksymalna zdolność łączeniowa dla żarówek
- 1000 W
- Maksymalna zdolność łączeniowa dla świetlówek
- 600 VA
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
- 750 VA
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
- 600 VA
- Obsługa ręczna
- Nie
- Funkcja
- Przełącznik elektroniczny
- Sposób montażu
- Montaż podtynkowy
- Rodzaj napięcia sterowania 1
- AC
- Głębokość wbudowania
- 20 mm
- Liczba styków zwiernych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków przełącznych
- 0
- Maksymalny prąd załączania (cos φ = 0,6)
- 12 A
- Szerokość wyrażona liczbą modułów
- 0
