Opis


BIS-416

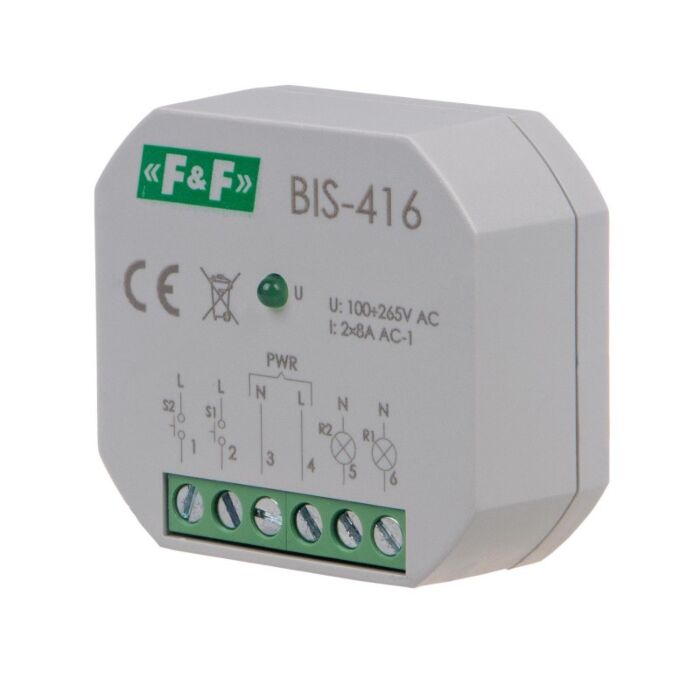

Przekaźnik bistabilny BIS-416 230 V
Dwukanałowy przekaźnik bistabilny do sterowania oświetleniem
Przekaźnik bistabilny BIS-416 230 V to elektroniczny, dwukanałowy przekaźnik impulsowy przeznaczony do załączania i wyłączania oświetlenia lub innych odbiorników z kilku punktów instalacji. Urządzenie współpracuje z równolegle połączonymi przyciskami chwilowymi, w tym podświetlanymi, dzięki czemu sprawdza się w automatyce domowej i budynkowej, szczególnie w korytarzach, klatkach schodowych, pomieszczeniach przechodnich oraz przy sterowaniu dwoma niezależnymi obwodami światła. Dwa kanały z osobnymi wejściami S1 i S2 oraz wyjściami R1 i R2 umożliwiają niezależne sterowanie odbiornikami, co ułatwia modernizację instalacji bez rozbudowanych systemów sterowania. Model BIS-416 jest montowany w puszce podtynkowej Ø60, dlatego można go ukryć w instalacji elektrycznej i zachować estetykę osprzętu. Zasilanie 165÷265 V AC, styki 2 × NO oraz maksymalny prąd obciążenia AC-1 2 × 8 A pozwalają stosować urządzenie w typowych obwodach oświetleniowych i sterujących. Każdy impuls z przycisku zmienia stan wybranego kanału: pierwszy załącza odbiornik, kolejny go wyłącza. Po zaniku i powrocie zasilania przekaźnik ustawia styki w pozycji wyłączonej, co ogranicza ryzyko niekontrolowanego uruchomienia odbiorników po awarii sieci. To praktyczne rozwiązanie dla instalatorów poszukujących kompaktowego elementu sterowania typu włącz/wyłącz. W kategorii przekaźniki impulsowe i przekaźniki bistabilne hotelowe, świecznikowe, z pamięcią stanu, z wyłącznikiem czasowym, BIS-416 wyróżnia się prostą funkcją dwukanałowego sterowania lokalnego bez pamięci stanu i bez funkcji czasowej, co sprzyja przewidywalnej pracy instalacji.

Dlaczego warto wybrać BIS-416?

Zasilanie 165÷265 V AC

Dwa niezależne kanały sterowania

Obciążenie AC-1 2 × 8 A

Styki wyjściowe 2 × NO

Montaż w puszce Ø60

Współpraca z przyciskami podświetlanymi

Opóźnienie zadziałania 0,1÷0,2 s

Temperatura pracy -25÷50°C

Zaciski śrubowe 2,5 mm²
BIS-416 obsługuje dwa kanały sterowane oddzielnymi wejściami sygnałowymi. Impuls na S1 steruje wyjściem R1, a impuls na S2 steruje wyjściem R2. Pozwala to zarządzać dwoma odbiornikami z jednego kompaktowego modułu, co jest korzystne przy sterowaniu oświetleniem dzielonym na sekcje lub dwoma niezależnymi punktami instalacji.
Przekaźnik umożliwia załączanie i wyłączanie odbiornika za pomocą równolegle połączonych przycisków chwilowych. Dzięki temu użytkownik może sterować światłem z różnych punktów, bez konieczności stosowania klasycznych układów schodowych i krzyżowych, co upraszcza instalację oraz zwiększa komfort obsługi.
Po zaniku napięcia i jego ponownym pojawieniu się styki przekaźnika ustawiane są w stan wyłączenia. Takie działanie zapobiega samoczynnemu załączeniu oświetlenia lub innych odbiorników bez nadzoru, co jest istotne w instalacjach budynkowych wymagających przewidywalnej pracy po awarii zasilania.




Kompaktowy montaż
Moduł przeznaczony do Zamontowania w puszce podtynkowej Ø60.

Lokalne sterowanie
Obsługa za pomocą chwilowych przycisków sterujących.

Dwukanałowa praca
Niezależna kontrola dwóch odbiorników w jednej instalacji.

Poznaj inne zalety BIS-416

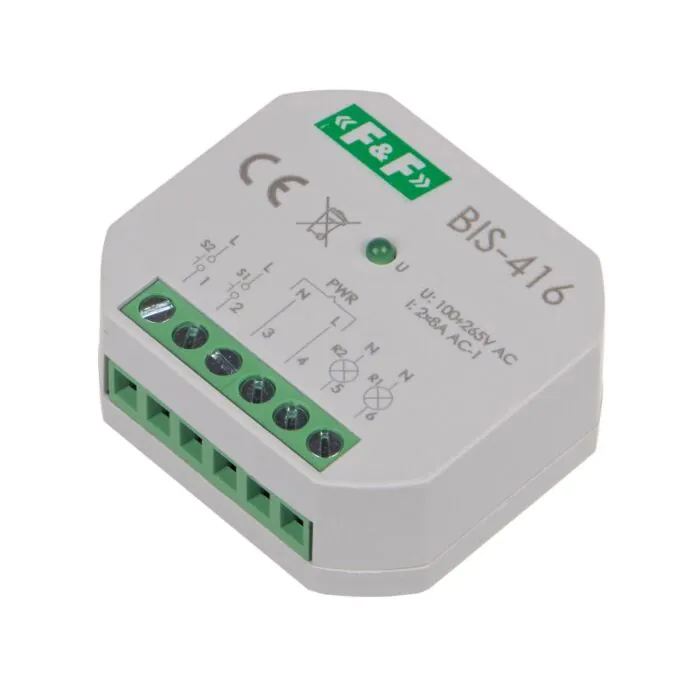

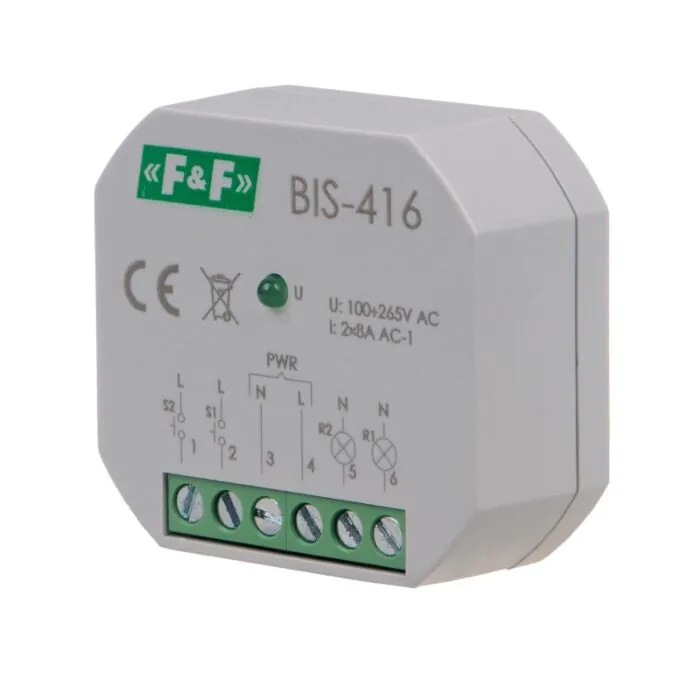

Kompaktowa obudowa o średnicy Ø54 i wysokości 20 mm jest przystosowana do montażu w puszce podtynkowej Ø60.
Na obudowie widoczne są zaciski śrubowe umożliwiające podłączenie przewodów o przekroju do 2,5 mm².

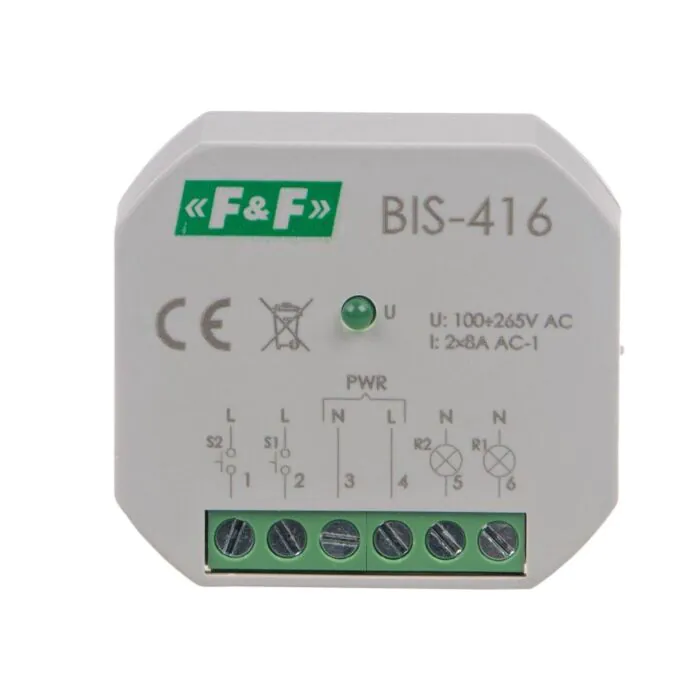

Przy zaciskach znajdują się oznaczenia L, N, S1, S2, R1 i R2 ułatwiające identyfikację zasilania, wejść oraz wyjść.
Na froncie urządzenia znajduje się zielona dioda sygnalizująca obecność zasilania modułu.
Niska konstrukcja ułatwia umieszczenie przekaźnika za osprzętem elektroinstalacyjnym w standardowej puszce instalacyjnej.
Materiały dodatkowe
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) z przyciskiem. Przegląd oferty przekaźników bistabilnych F&F. — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePoradnik praktyka elektryka - BIS - przekaźnik bistabilny - sterowanie oświetleniem żyrandola — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubePrzekaźnik bistabilny (impulsowy) BIS-411 - zastosowanie, zasada działania. — Zobacz także nasze inne urządzenie
Schematy
Parametry Techniczne
- Szerokość wyrażona liczbą modułów
- 1
- Głębokość wbudowania
- 20 mm
- Napięcie sterowania 1
- 165-265 V
- Częstotliwość napięcia sterowania 1
- 50-50 Hz
- Znamionowy prąd załączania
- 16 A
- Zakres napięcia zasilającego
- 165-265 V
- Maksymalna zdolność łączeniowa dla żarówek
- 2000 W
- Maksymalna zdolność łączeniowa dla świetlówek
- 600 VA
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
- 750 VA
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
- 600 VA
- Maksymalny prąd załączania (cos φ = 0,6)
- 12 A
- Obsługa ręczna
- Nie
- Funkcja
- Przełącznik elektroniczny
- Sposób montażu
- Szyna DIN
- Rodzaj napięcia sterowania 1
- AC
- Rodzaj napięcia zasilającego
- AC
- Liczba styków zwiernych
- 2
- Liczba styków rozwiernych
- 0
- Liczba styków przełącznych
- 0
