Oprawa uliczna JAZMIN LED cz. zmierzchu 150W 4000K 20250lm IP65 jasnoszara Bemko C82-JAZ-150LG-4K-DS

Bemko JAZMIN

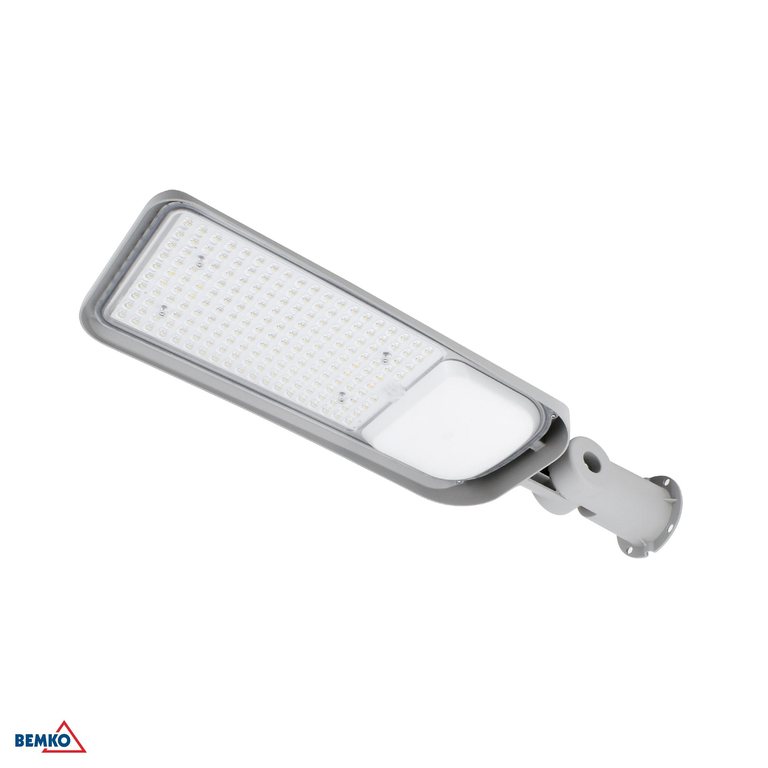

Oprawa uliczna LED JAZMIN 150 W z czujnikiem zmierzchu

Wbudowany czujnik zmierzchu włącza oprawę automatycznie, bez dodatkowego osprzętu sterującego w obwodzie.

150 W • 20250 lm • 4000 K • 140° × 70° • IP65 • IK08 • DS ≤ 50 lx

Kod producenta: C82-JAZ-150LG-4K-DS  |  EAN: 5900280983121

Oprawa uliczna LED JAZMIN 150 W marki Bemko w wersji DS ma wbudowany czujnik zmierzchu i montuje się na słupie lub wysięgniku o średnicy od 50 do 60 mm albo bezpośrednio na ścianie. Czujnik załącza oprawę samoczynnie, gdy natężenie światła w otoczeniu spada poniżej 50 lx, więc obwód zasilający nie wymaga osobnego wyłącznika zmierzchowego ani sterownika czasowego. Strumień 20250 lm przy kącie rozsyłu 140°×70° to najwyższe wartości w całej linii JAZMIN, a uchwyt reguluje się w dwóch osiach niezależnie od kąta zamocowania.

Światło

Ile światła daje JAZMIN 150 W i kiedy włącza je czujnik

Strumień 20250 lm przy poborze 150 W to najwyższe wartości w linii JAZMIN — pozostałe warianty mocy dają mniej światła. Kąt rozsyłu 140°×70° jest asymetryczny: szersza wartość biegnie wzdłuż drogi, węższa w poprzek, więc oświetlony obszar dopasowuje się do kształtu jezdni lub chodnika, nie do koła.

• Barwa 4000 K (neutralna biała) przy wskaźniku oddawania barw CRI ≥ 70 pozwala rozpoznać kontur i fakturę oświetlanej powierzchni; kolory przedmiotów oddaje mniej wiernie niż źródło o wyższym CRI.
• Jednolitość barwy SDCM ≤ 6 oznacza, że sąsiednie egzemplarze tej oprawy świecą zbliżonym odcieniem — bez plam wyraźnie cieplejszego lub zimniejszego światła w ciągu latarni.
• Klasa energetyczna C. Diody są zintegrowane z oprawą, więc po zakończeniu ich żywotności wymianie podlega układ świecący jako całość, wyłącznie w serwisie Bemko.

Sterujesz oświetleniem z zewnątrz i nie potrzebujesz czujnika w oprawie? JAZMIN 150 W bez czujnika (C82-JAZ-150LG-4K) ma identyczną obudowę 633 × 203 × 105 mm i ten sam strumień 20250 lm, przy prostszym podłączeniu bez czujnika w środku.

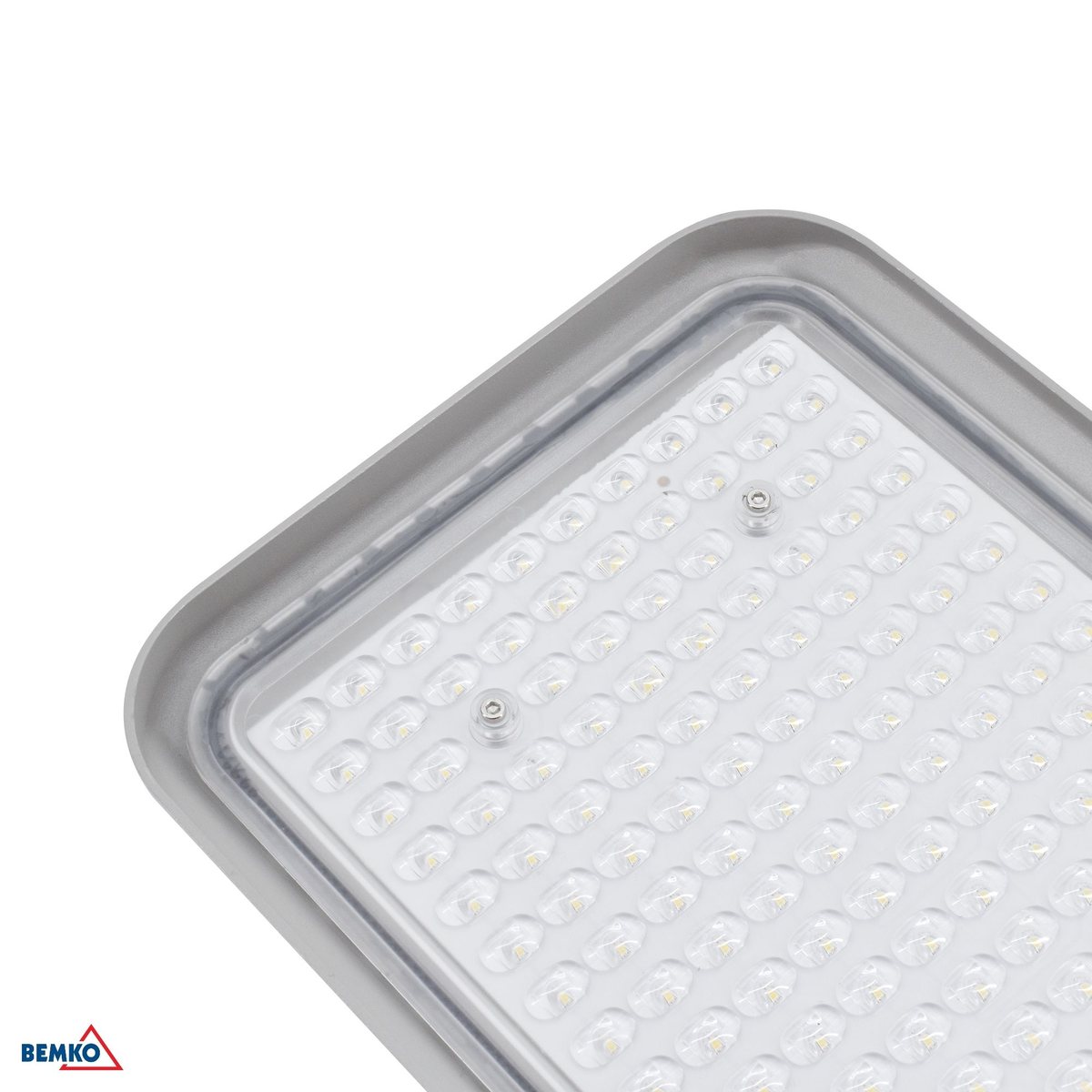

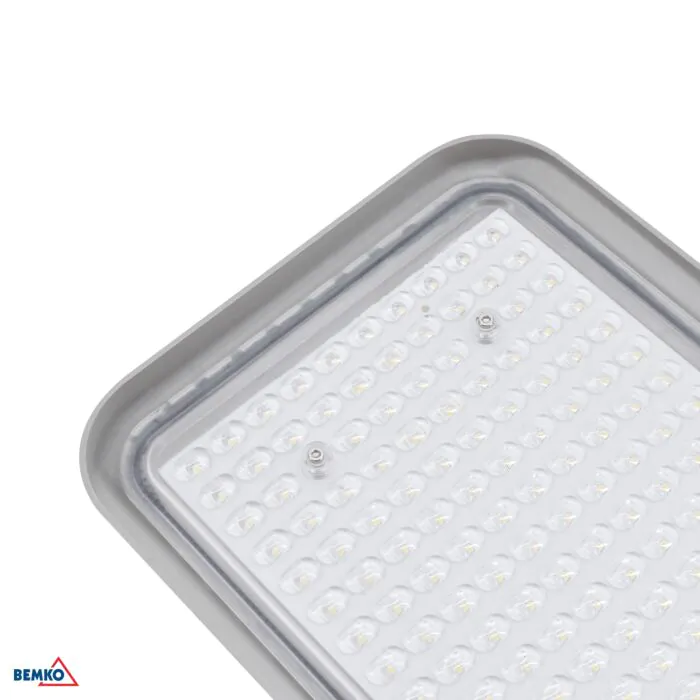

Matryca diod pod płaskim kloszem — te same soczewki kierunkowe co w pozostałych wariantach mocy JAZMIN.

Montaż

Na jakim słupie i jak zamocować oprawę

Tuleja uchwytu zaciska się na słupie albo wysięgniku o średnicy od 50 do 60 mm — jeden uchwyt obejmuje cały ten zakres, bez doboru jednego ściśle określonego profilu. Ten sam kołnierz z czterema otworami umożliwia też montaż bezpośrednio do ściany, gdy w danym miejscu nie ma słupa. Klosz obraca się w przegubie niezależnie od tulei, więc kąt świecenia ustawia się osobno, dopiero po przykręceniu uchwytu.

Śruby mocujące

Cztery otwory w kołnierzu przyjmują śruby M8 — dobiera się je osobno, w zestawie ich nie ma.

Odstęp od oświetlanej powierzchni

Klosz powinien zachować co najmniej 0,5 m odstępu od oświetlanego obiektu; bliższy montaż nie jest opisany w dokumentacji producenta.

Maksymalny czas pracy

Instrukcja ogranicza czas pracy oprawy do 12 albo 24 godzin na dobę, nie precyzując dalej, co odróżnia oba progi. Przy pracy zbliżonej do ciągłej warto to sprawdzić u sprzedawcy przed zamówieniem — karta gwarancyjna może wiązać z tym osobne warunki.

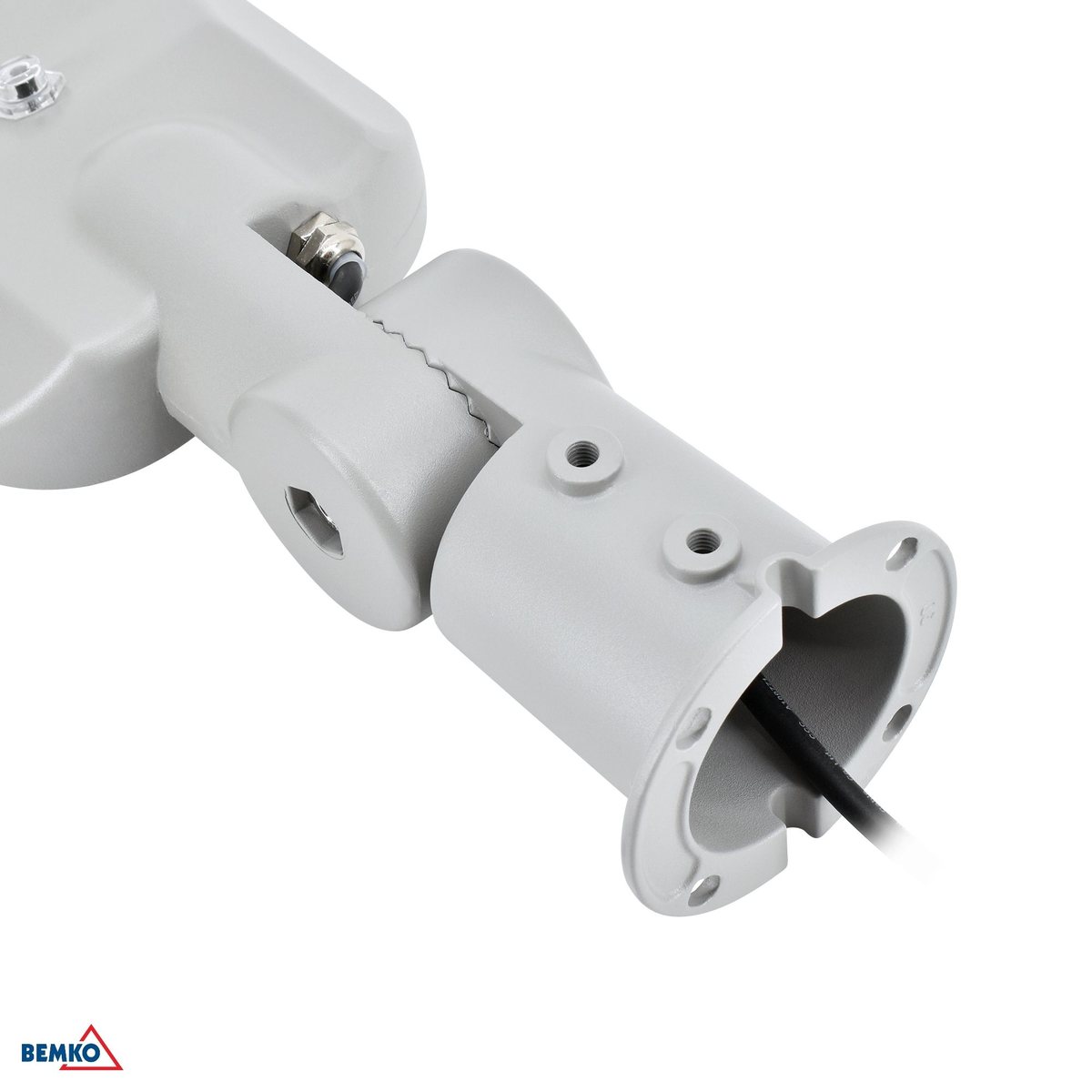

Przegub obraca się niezależnie od tulei, którą zaciska się na słupie, wysięgniku albo mocuje do ściany.

Podłączenie

Jak działa wbudowany czujnik zmierzchu i gdzie podłączyć przewód

Przewód zasilający jest fabrycznie zainstalowany w obudowie i wyprowadzony na długość 30 cm, zakończony odizolowanymi żyłami. W środku nie ma kostki zaciskowej — połączenie z instalacją trzeba zaplanować w osobnej puszce albo w pobliskiej rozdzielnicy, najlepiej z udziałem osoby wykwalifikowanej. Wbudowany czujnik zmierzchu włącza oprawę, gdy oświetlenie w otoczeniu spada poniżej 50 lx, i wyłącza ją po rozjaśnieniu — obwód zasilający może zostać pod stałym napięciem, bez osobnego wyłącznika sterowanego zegarem.

• Układ zasilający nie jest przystosowany do pracy ze ściemniaczem — obwód musi dostarczać napięcie bez regulacji jasności.
• Ten sam zakaz obejmuje łączniki schodowe i krzyżowe — sterowanie musi iść przez zwykły łącznik jednobiegunowy albo stycznik.
• Czujnik ocenia jasność bezpośrednio przy oprawie, nie w całym ciągu ulicy — zacienienie klosza, na przykład koroną drzewa, może przesunąć moment załączenia względem sąsiednich latarni bez czujnika.

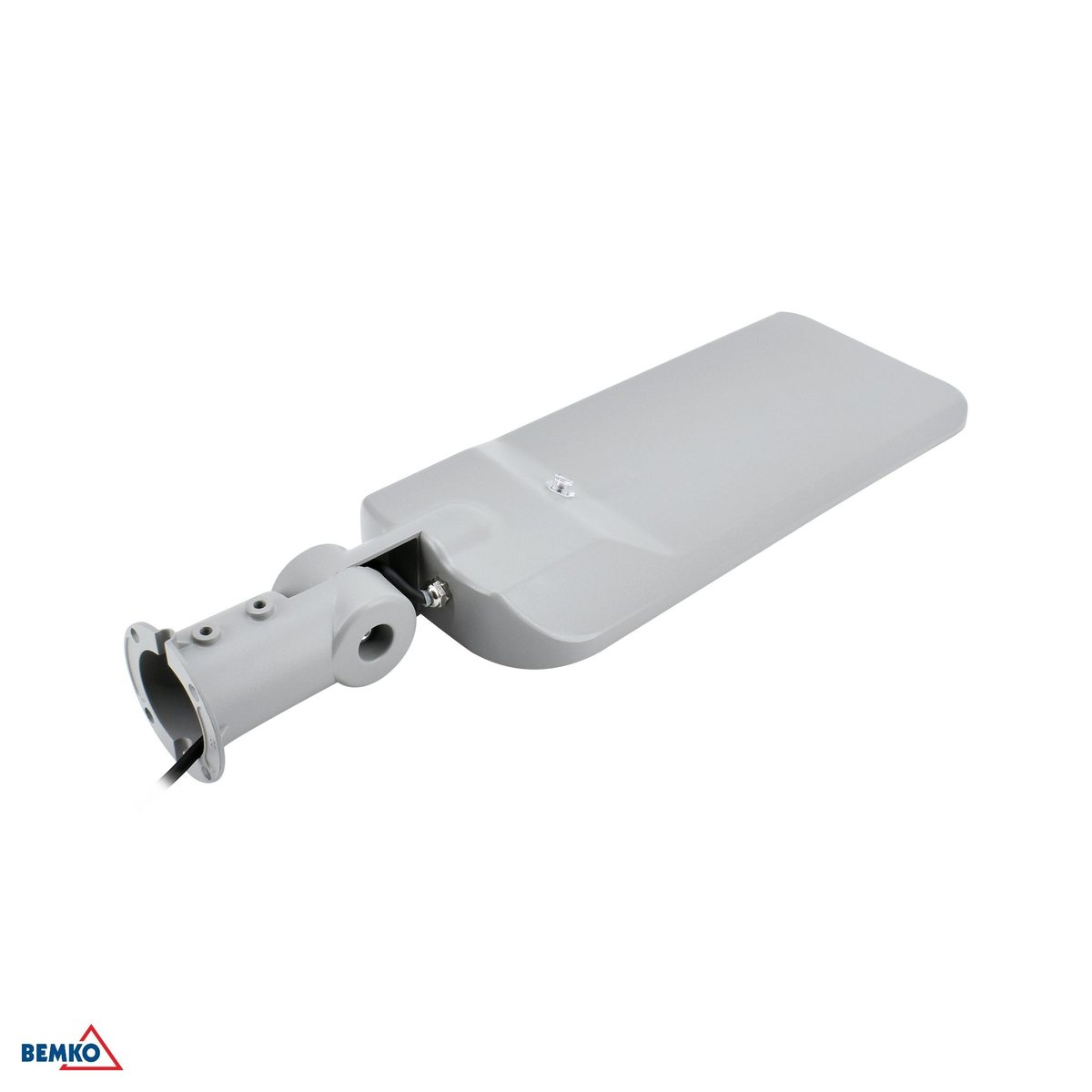

Kabel wychodzi z tulei montażowej; w obudowie nie ma kostki zaciskowej.

Warunki pracy

W jakich warunkach pracuje JAZMIN 150 W -DS

Stopień ochrony IP65 opisują dwie cyfry: pierwsza (6) oznacza pełną szczelność na pył, druga (5) — odporność na strugi wody z każdego kierunku. Oprawa pracuje więc w deszczu i przy silnym wietrze bez dodatkowej osłony, ale dokumentacja nie przewiduje jej zanurzenia ani stałego zalania.

• Klosz ma odporność mechaniczną IK08 — nie pęka od przypadkowego uderzenia, na przykład spadającą gałęzią albo rzuconym przedmiotem.
• Zakres temperatury pracy wynosi od −20 °C do +40 °C. Przy klasie ochronności I obudowę trzeba podłączyć do przewodu ochronnego PE.
• Korpus jest odlany ze stopu aluminium, klosz jest z tworzywa sztucznego, w kolorze jasnoszarym. Konstrukcja nie zawiera rtęci.

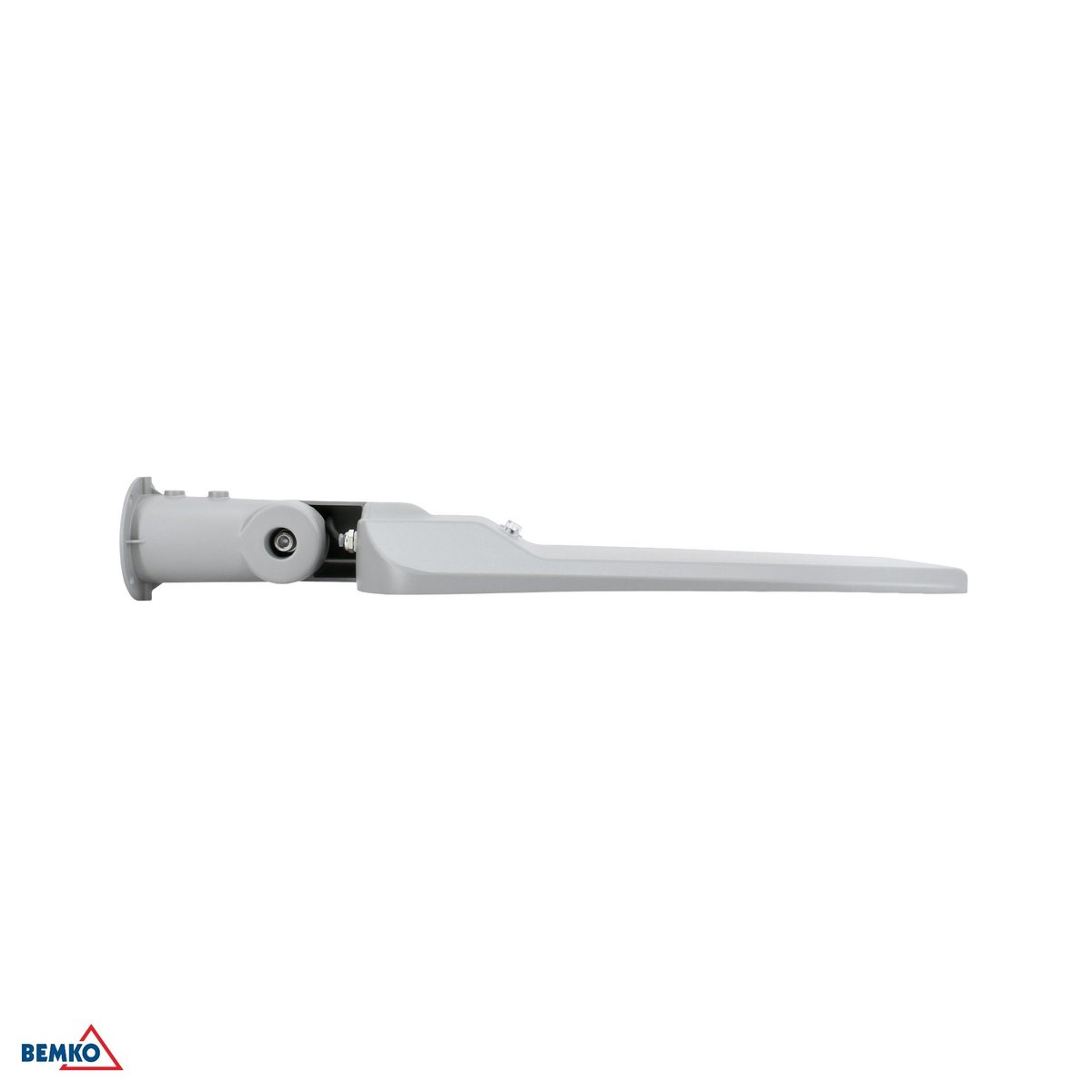

Z boku widać niski profil klosza (105 mm grubości) i przegub uchwytu w dwóch osiach.

Trwałość i gwarancja

Ile lat gwarancji i co obejmuje wymianę źródła

Wartość 50000 h to liczba godzin pracy, po której strumień świetlny spada poniżej progu przyjętego przez producenta w karcie katalogowej. Ile to lat kalendarzowych, zależy od liczby godzin pracy na dobę — przy oprawie włączonej krócej ten sam limit godzin rozkłada się na dłuższy okres, przy pracy dłuższej — na krótszy.

Karta katalogowa i tabliczka na oprawie deklarują 5 lat gwarancji, zaznaczając gwiazdką, że obowiązuje po spełnieniu szczegółowych warunków — pełny zakres tych warunków opisuje osobna karta gwarancyjna, dołączana do oprawy, a nie plik techniczny dostępny przed zakupem, więc przy większym zamówieniu warto go potwierdzić wcześniej u sprzedawcy. Diody LED są trwale zintegrowane z korpusem oprawy: instrukcja zastrzega, że demontaż i wymianę źródła światła oraz układu zasilającego wykonuje wyłącznie serwis Bemko, nie sam użytkownik.

Przed montażem

Lista kontrolna przed zamówieniem i montażem

• Doprowadzone zasilanie 230 V~ 50 Hz i osobna puszka instalacyjna na połączenie żył — w oprawie nie ma kostki zaciskowej.
• Słup lub wysięgnik Ø 50–60 mm (albo ściana) oraz cztery śruby M8, które trzeba dokupić osobno.
• Co najmniej 0,5 m wolnej przestrzeni między kloszem a oświetlaną powierzchnią.
• Obwód zasilający bez ściemniacza ani łączników schodowych ani krzyżowych.
• Temperatura w miejscu montażu mieszcząca się od −20 °C do +40 °C.
• Akceptacja automatycznego załączania po zmroku przez wbudowany czujnik zmierzchu (próg ≤ 50 lx), bez możliwości ręcznego wyłączenia z poziomu obwodu.

Specyfikacja

Parametry techniczne

Typ produktu

Oprawa uliczna LED

Marka

Bemko

Moc w trybie włączenia (Pon)

150 W

Strumień świetlny

20250 lm

Barwa światła

4000 K (neutralna biała)

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu

140° × 70° (asymetryczny)

Jednolitość barwy (SDCM)

≤ 6

UGR

≤ 22

Klasa energetyczna

C

Napięcie znamionowe

230 V~ 50 Hz

Stopień szczelności

IP65

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

od −20 °C do +40 °C

Trwałość

50000 h

Gwarancja

5 lat

Maksymalny czas pracy

12 h / 24 h

Materiał

Stop aluminium, tworzywo sztuczne

Kolor

Jasnoszary

Rodzaj źródła światła

Zintegrowane LED (MK-LD120/150W-LE-192SMD-HB-V01)

Rodzaj produktu

Wyposażony (źródło światła w zestawie)

Typ czujnika

Zmierzchowy, wbudowany (próg załączenia ≤ 50 lx)

Współpraca ze ściemniaczem

Nie

Współpraca z łącznikami schodowymi i krzyżowymi

Nie

Sposób montażu

Na słupie lub wysięgniku Ø50–60 mm albo na ścianie, uchwyt regulowany w dwóch osiach

Śruby montażowe

4 × M8, nie w zestawie

Minimalna odległość od oświetlanego obiektu

0,5 m

Długość przewodu

30 cm

Kostka zaciskowa

Brak

Zawartość rtęci

0,0 mg (brak)

Karton

2

Długość

633 mm

Szerokość

203 mm

Wysokość

105 mm

Waga

2,5 kg

EAN

5900280983121

Kod producenta

C82-JAZ-150LG-4K-DS
