Oprawa uliczna JAZMIN LED lampa 100W 4000K 13500lm IP65 jasnoszara Bemko C82-JAZ-100LG-4K

Bemko JAZMIN

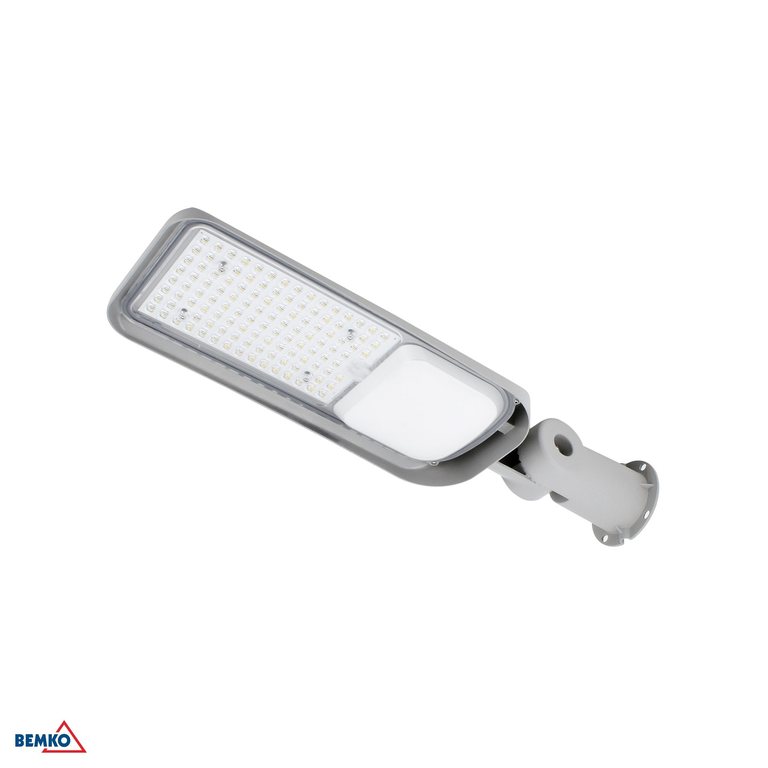

Oprawa uliczna LED JAZMIN 100 W

Środkowy wariant mocy w linii JAZMIN, w jasnoszarej obudowie na uchwycie regulowanym w dwóch osiach.

100 W • 13500 lm • 4000 K • 140° × 70° • IP65 • IK08

Kod producenta: C82-JAZ-100LG-4K  |  EAN: 5900280979407

Oprawa uliczna LED JAZMIN 100 W marki Bemko montuje się na słupie lub wysięgniku o średnicy od 50 do 60 mm albo bezpośrednio na ścianie. Strumień 13500 lm przy kącie rozsyłu 140°×70° stawia ten wariant pośrodku linii JAZMIN — mocniejszy wariant 150 W daje 20250 lm, słabszy 50 W tylko 6750 lm. Obudowa 567 × 179 × 105 mm jest mniejsza niż w wariantach 150 W, przy tym samym uchwycie regulowanym w dwóch osiach.

Światło

Ile światła daje JAZMIN 100 W i komu wystarczy mniej mocy

Strumień 13500 lm przy poborze 100 W to środkowa wartość w linii JAZMIN. Kąt rozsyłu 140°×70° jest asymetryczny: szersza wartość biegnie wzdłuż drogi, węższa w poprzek, więc oświetlony obszar dopasowuje się do kształtu jezdni, chodnika lub ścieżki rowerowej.

• Barwa 4000 K (neutralna biała) przy wskaźniku oddawania barw CRI ≥ 70 pozwala rozpoznać kontur i fakturę oświetlanej powierzchni; kolory przedmiotów oddaje mniej wiernie niż źródło o wyższym CRI.
• Jednolitość barwy SDCM ≤ 6 oznacza, że sąsiednie egzemplarze tej oprawy świecą zbliżonym odcieniem — bez plam wyraźnie cieplejszego lub zimniejszego światła w ciągu latarni.
• Klasa energetyczna B — wyższa niż w wariantach 150 W (klasa C). Diody są zintegrowane z oprawą; po zakończeniu ich żywotności wymianie podlega układ świecący jako całość, wyłącznie w serwisie Bemko.

Wolisz ciemną obudowę? JAZMIN 100 W czarna (C82-JAZ-100BL-4K) ma identyczne parametry świetlne i te same wymiary 567 × 179 × 105 mm, w innym kolorze obudowy.

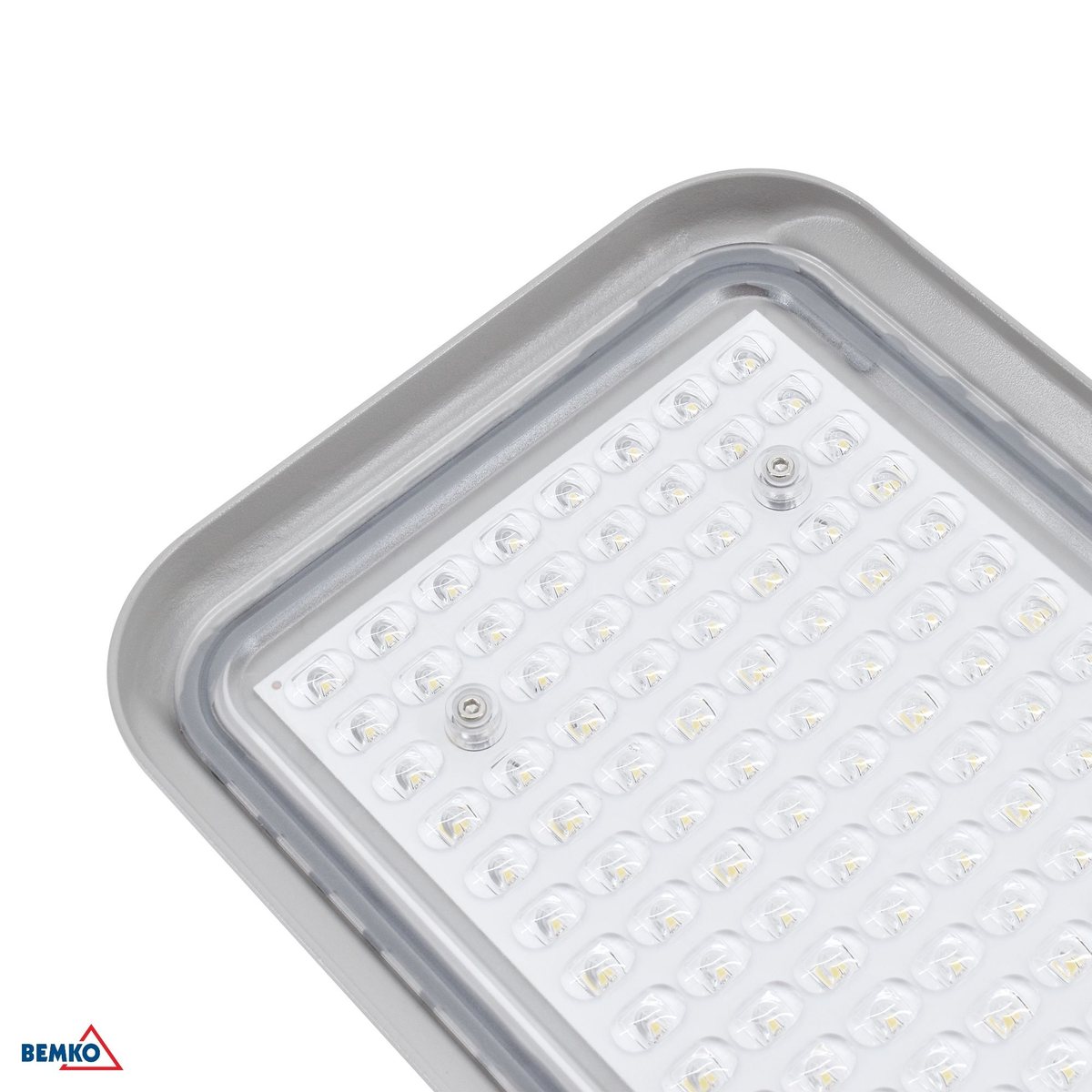

Matryca diod pod płaskim kloszem — te same soczewki kierunkowe co w pozostałych wariantach mocy JAZMIN.

Montaż

Na jakim słupie i jak zamocować oprawę

Tuleja uchwytu zaciska się na słupie albo wysięgniku o średnicy od 50 do 60 mm — jeden uchwyt obejmuje cały ten zakres, bez doboru jednego ściśle określonego profilu. Ten sam kołnierz z czterema otworami umożliwia też montaż bezpośrednio do ściany, gdy w danym miejscu nie ma słupa. Klosz obraca się w przegubie niezależnie od tulei, więc kąt świecenia ustawia się osobno, dopiero po przykręceniu uchwytu.

Śruby mocujące

Cztery otwory w kołnierzu przyjmują śruby M8 — dobiera się je osobno, w zestawie ich nie ma.

Odstęp od oświetlanej powierzchni

Klosz powinien zachować co najmniej 0,5 m odstępu od oświetlanego obiektu; bliższy montaż nie jest opisany w dokumentacji producenta.

Maksymalny czas pracy

Instrukcja ogranicza czas pracy oprawy do 12 albo 24 godzin na dobę, nie precyzując dalej, co odróżnia oba progi. Przy pracy zbliżonej do ciągłej warto to sprawdzić u sprzedawcy przed zamówieniem — karta gwarancyjna może wiązać z tym osobne warunki.

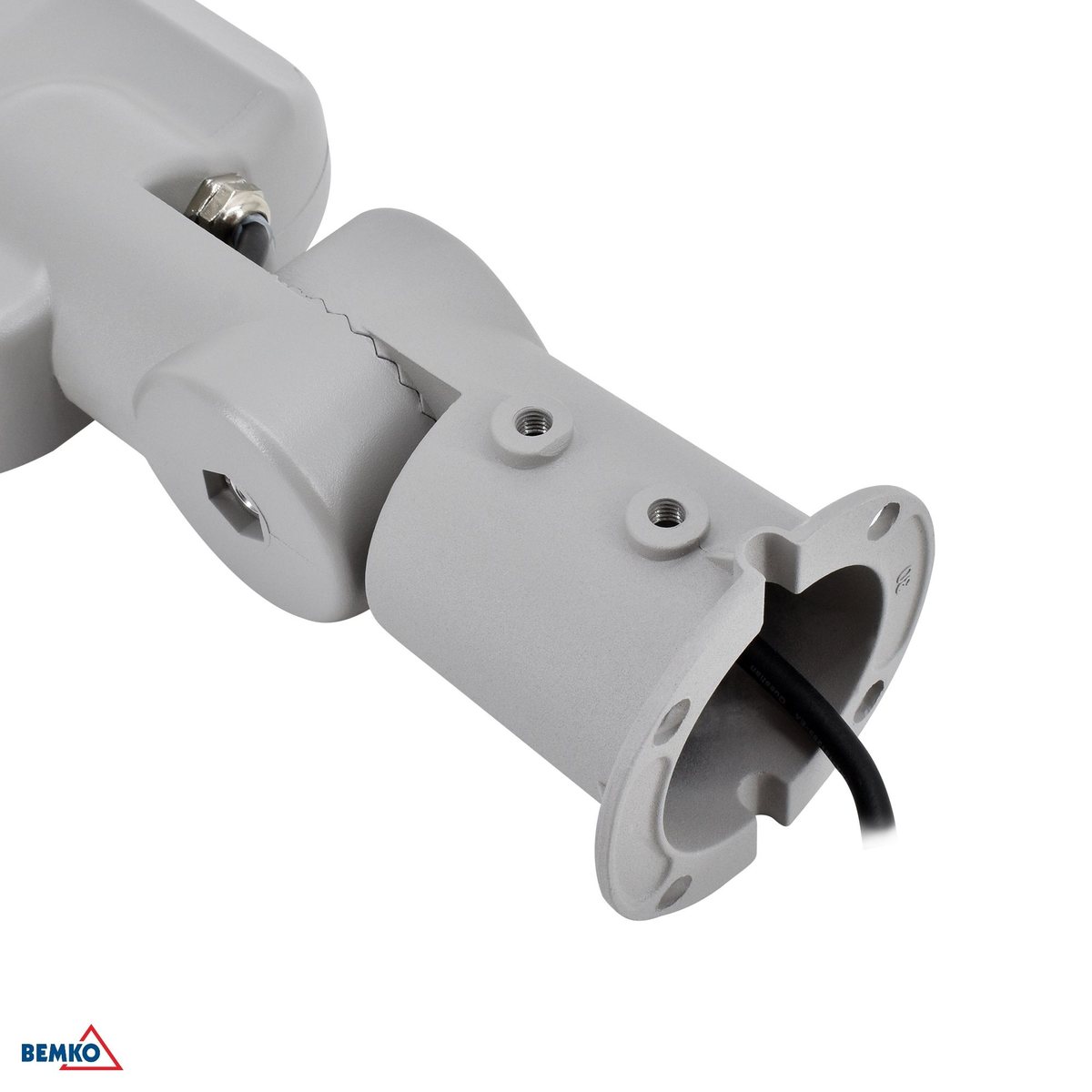

Przegub obraca się niezależnie od tulei, którą zaciska się na słupie, wysięgniku albo mocuje do ściany.

Podłączenie

Jak wygląda podłączenie, skoro w oprawie nie ma kostki

Przewód zasilający jest fabrycznie zainstalowany w obudowie i wyprowadzony na długość 30 cm, zakończony odizolowanymi żyłami. W środku nie ma kostki zaciskowej — połączenie z instalacją trzeba zaplanować w osobnej puszce albo w pobliskiej rozdzielnicy, najlepiej z udziałem osoby wykwalifikowanej. Ta wersja nie ma wbudowanego czujnika zmierzchu, więc załączanie i wyłączanie steruje wyłącznie obwód zewnętrzny — zegar, sterownik uliczny albo prosty łącznik.

• Układ zasilający nie jest przystosowany do pracy ze ściemniaczem — obwód musi dostarczać napięcie bez regulacji jasności.
• Ten sam zakaz obejmuje łączniki schodowe i krzyżowe — sterowanie musi iść przez zwykły łącznik jednobiegunowy albo stycznik.

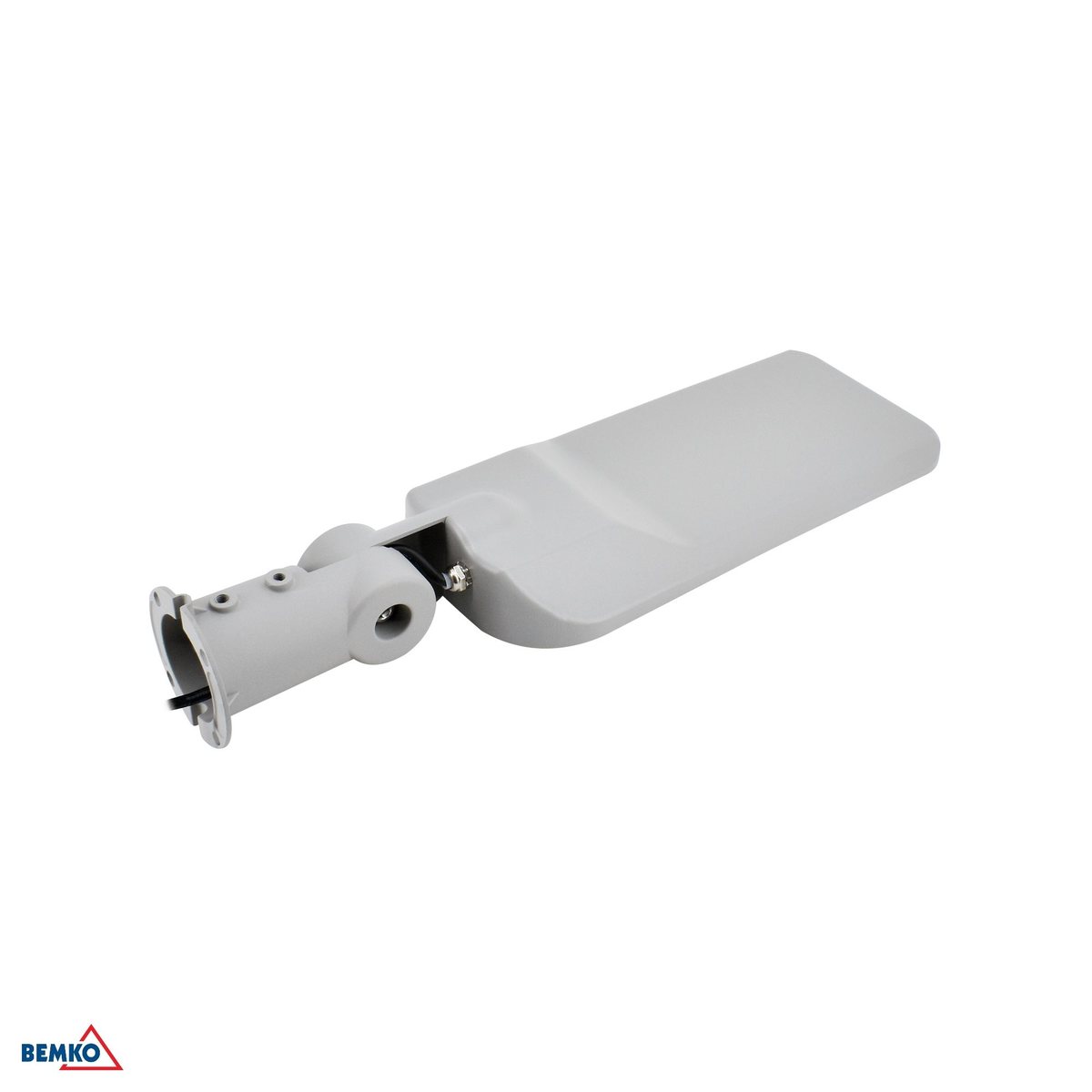

Kabel wychodzi z tulei montażowej; w obudowie nie ma kostki zaciskowej.

Warunki pracy

W jakich warunkach pracuje JAZMIN 100 W

Stopień ochrony IP65 opisują dwie cyfry: pierwsza (6) oznacza pełną szczelność na pył, druga (5) — odporność na strugi wody z każdego kierunku. Oprawa pracuje więc w deszczu i przy silnym wietrze bez dodatkowej osłony, ale dokumentacja nie przewiduje jej zanurzenia ani stałego zalania.

• Klosz ma odporność mechaniczną IK08 — nie pęka od przypadkowego uderzenia, na przykład spadającą gałęzią albo rzuconym przedmiotem.
• Zakres temperatury pracy wynosi od −20 °C do +40 °C. Przy klasie ochronności I obudowę trzeba podłączyć do przewodu ochronnego PE.
• Korpus jest odlany ze stopu aluminium, klosz jest z tworzywa sztucznego, w kolorze jasnoszarym. Konstrukcja nie zawiera rtęci.

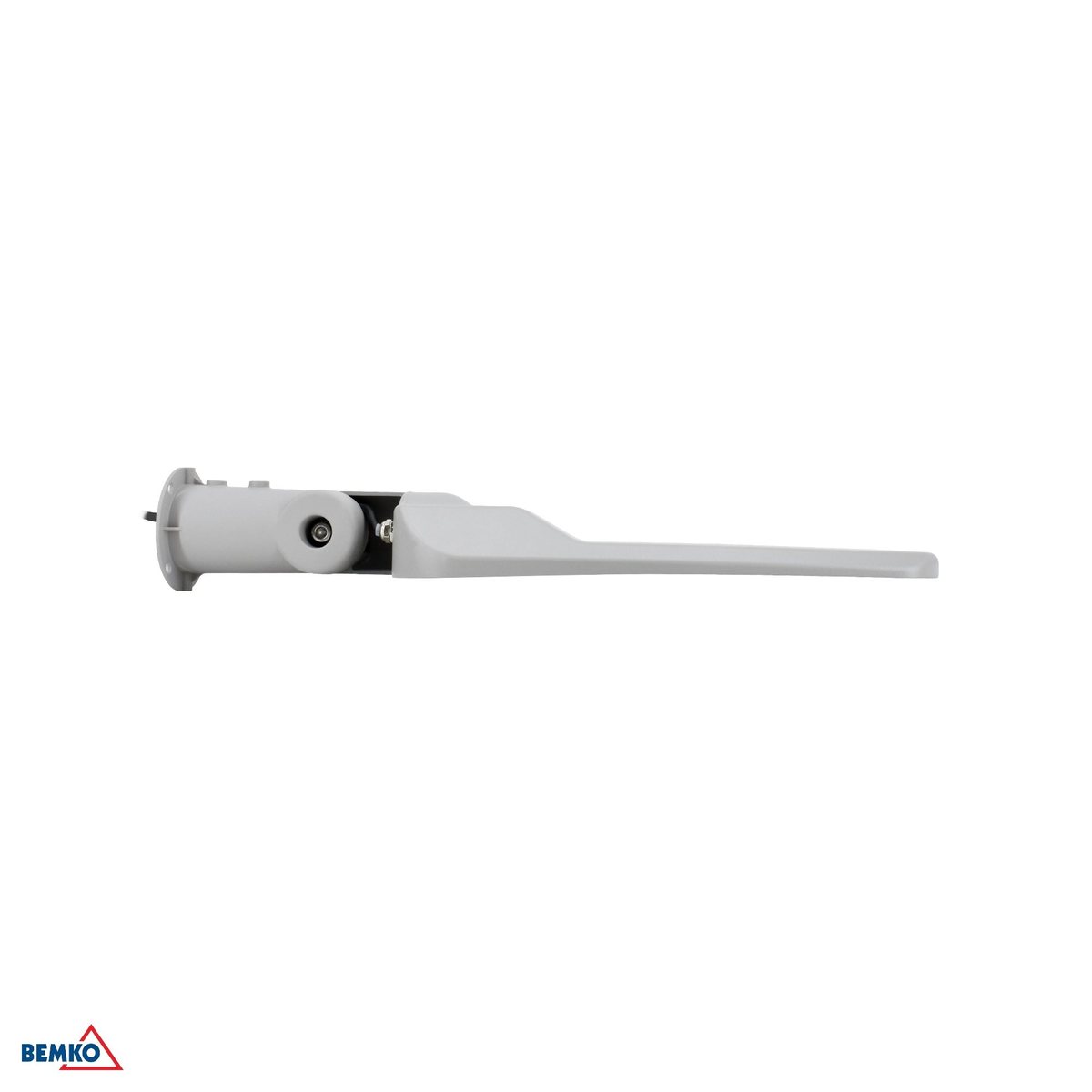

Z boku widać niski profil klosza (105 mm grubości) i przegub uchwytu w dwóch osiach.

Trwałość i gwarancja

Ile lat gwarancji i co obejmuje wymianę źródła

Wartość 50000 h to liczba godzin pracy, po której strumień świetlny spada poniżej progu przyjętego przez producenta w karcie katalogowej. Ile to lat kalendarzowych, zależy od liczby godzin pracy na dobę — przy oprawie włączonej krócej ten sam limit godzin rozkłada się na dłuższy okres, przy pracy dłuższej — na krótszy.

Karta katalogowa i tabliczka na oprawie deklarują 5 lat gwarancji, zaznaczając gwiazdką, że obowiązuje po spełnieniu szczegółowych warunków — pełny zakres tych warunków opisuje osobna karta gwarancyjna, dołączana do oprawy, a nie plik techniczny dostępny przed zakupem, więc przy większym zamówieniu warto go potwierdzić wcześniej u sprzedawcy. Diody LED są trwale zintegrowane z korpusem oprawy: instrukcja zastrzega, że demontaż i wymianę źródła światła oraz układu zasilającego wykonuje wyłącznie serwis Bemko, nie sam użytkownik.

Przed montażem

Lista kontrolna przed zamówieniem i montażem

• Doprowadzone zasilanie 230 V~ 50 Hz i osobna puszka instalacyjna na połączenie żył — w oprawie nie ma kostki zaciskowej.
• Słup lub wysięgnik Ø 50–60 mm (albo ściana) oraz cztery śruby M8, które trzeba dokupić osobno.
• Co najmniej 0,5 m wolnej przestrzeni między kloszem a oświetlaną powierzchnią.
• Obwód zasilający bez ściemniacza ani łączników schodowych ani krzyżowych.
• Temperatura w miejscu montażu mieszcząca się od −20 °C do +40 °C.
• Planowany sposób sterowania załączeniem — zegar, sterownik uliczny albo prosty łącznik w obwodzie zasilania, bo oprawa nie ma własnego czujnika zmierzchu.

Specyfikacja

Parametry techniczne

Typ produktu

Oprawa uliczna LED

Marka

Bemko

Moc w trybie włączenia (Pon)

100 W

Strumień świetlny

13500 lm

Barwa światła

4000 K (neutralna biała)

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu

140° × 70° (asymetryczny)

Jednolitość barwy (SDCM)

≤ 6

UGR

≤ 22

Klasa energetyczna

B

Napięcie znamionowe

230 V~ 50 Hz

Stopień szczelności

IP65

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

od −20 °C do +40 °C

Trwałość

50000 h

Gwarancja

5 lat

Maksymalny czas pracy

12 h / 24 h

Materiał

Stop aluminium, tworzywo sztuczne

Kolor

Jasnoszary

Rodzaj źródła światła

Zintegrowane LED (MK-LD100W-LE-148SMD-HB-V01)

Rodzaj produktu

Wyposażony (źródło światła w zestawie)

Współpraca ze ściemniaczem

Nie

Współpraca z łącznikami schodowymi i krzyżowymi

Nie

Sposób montażu

Na słupie lub wysięgniku Ø50–60 mm albo na ścianie, uchwyt regulowany w dwóch osiach

Śruby montażowe

4 × M8, nie w zestawie

Minimalna odległość od oświetlanego obiektu

0,5 m

Długość przewodu

30 cm

Kostka zaciskowa

Brak

Zawartość rtęci

0,0 mg (brak)

Karton

2

Długość

567 mm

Szerokość

179 mm

Wysokość

105 mm

Waga

1,93 kg

EAN

5900280979407

Kod producenta

C82-JAZ-100LG-4K
