Oprawa uliczna LED LOPER 3 lampa parkingowa 120W 4000K 15000lm IP65 szara Kafler C81-LOP3-120BL-4K

Kafler LOPER 3

Oprawa parkingowa LED 120 W

Największy strumień w linii LOPER 3, na uchwycie regulowanym w dwóch osiach do montażu na słupie.

120 W • 15000 lm • 4000 K • 135°×60° • IP65 • IK08

Kod producenta: C81-LOP3-120BL-4K  |  EAN: 5900280988515

Oprawa parkingowa LED LOPER 3 marki Kafler montuje się na słupie o średnicy 60 mm i oświetla parkingi, place manewrowe oraz drogi dojazdowe. Wariant 120 W jest najmocniejszy w tej linii: strumień świetlny wynosi 15000 lm przy asymetrycznym kącie rozsyłu 135°×60° — szersza wartość przypada na jeden kierunek, węższa na prostopadły, co pozwala dopasować orientację montażu do kształtu oświetlanej powierzchni. Obudowa ma wymiary 488 × 183 × 92 mm, dokładnie takie same jak wariant 100 W tej samej linii. Różni je wyłącznie moduł LED. Przegub uchwytu umożliwia ustawienie kąta świecenia niezależnie od kąta zamocowania na słupie, a przewód zasilający jest fabrycznie zainstalowany w obudowie i wyprowadzony na zewnątrz.

Światło

Ile światła daje LOPER 3 120 W i komu wystarczy mniej

Strumień 15000 lm przy poborze 120 W to najwyższe wartości w linii LOPER 3. Pozostałe warianty (50, 70 i 100 W) dają odpowiednio 6250, 8750 i 12500 lm. Kąt rozsyłu 135°×60° jest asymetryczny: szersza wartość przypada na jeden kierunek, węższa na prostopadły do niego, co pozwala dopasować orientację montażu do kształtu oświetlanej powierzchni.

• Barwa 4000 K (neutralna biała) i wskaźnik oddawania barw CRI > 80 pozwalają rozpoznać kolor pojazdu czy odzieży, nie tylko kontur sylwetki.
• Jednolitość barwy SDCM ≤ 6 oznacza, że kolejne egzemplarze tej oprawy z produkcji mają zbliżony odcień światła — różnice między pojedynczymi sztukami są niewielkie.
• Klasa energetyczna E. Źródło światła jest zintegrowane z oprawą. Po zakończeniu jego żywotności wymianie podlega cała oprawa, nie sama dioda.

15000 lm to więcej, niż potrzebujesz? LOPER 3 100 W (C81-LOP3-100BL-4K) ma dokładnie tę samą obudowę 488 × 183 × 92 mm i ten sam uchwyt, przy strumieniu 12500 lm. Dla mniejszych parkingów linia ma też warianty 50 W i 70 W w mniejszej obudowie (412 × 139 × 92 mm).

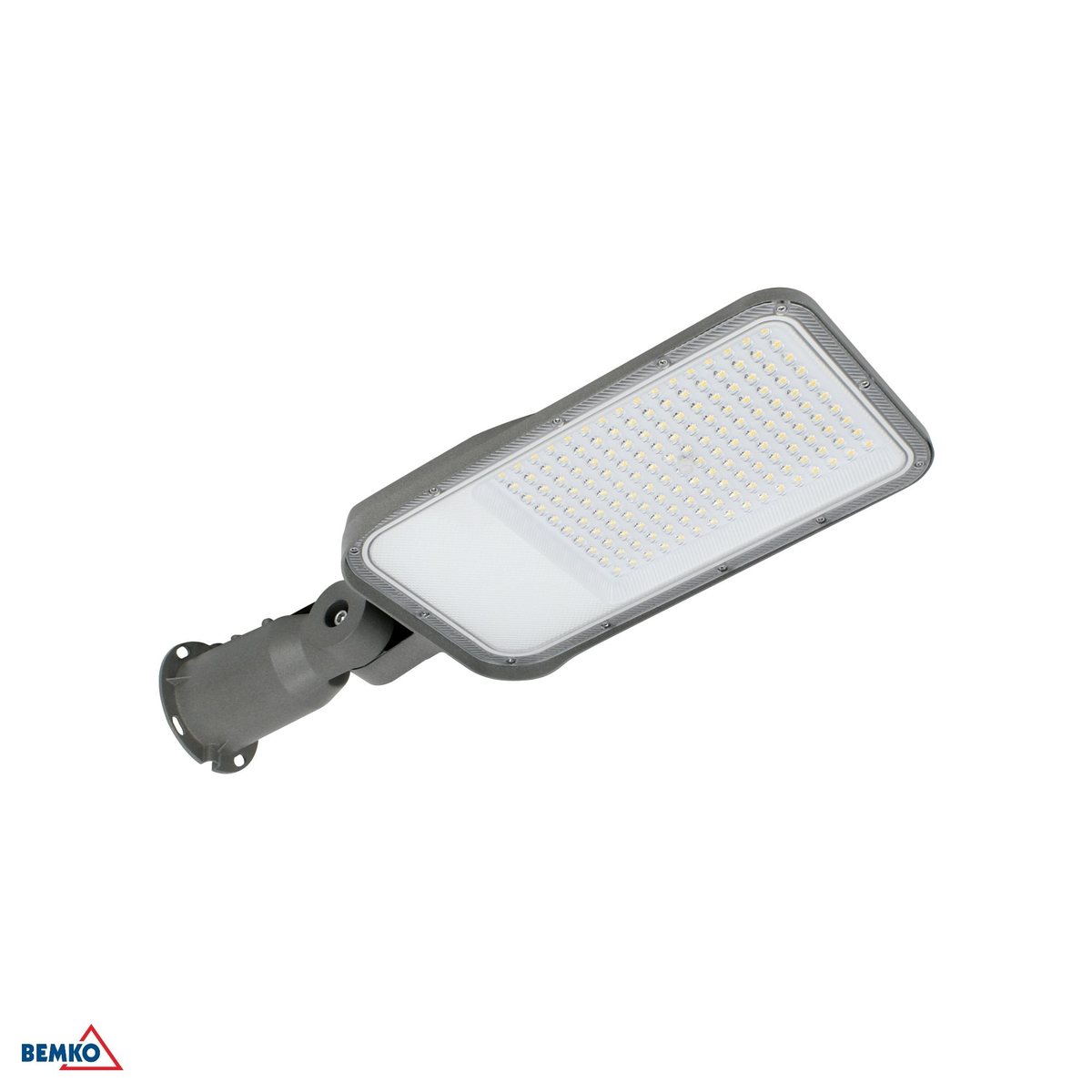

Matryca diod pod cienkim kloszem. Widoczny też obrotowy uchwyt mocujący z boku obudowy.

Montaż

Jak zamontować oprawę na słupie fi60

Uchwyt jest przystosowany do słupa lub wysięgnika o średnicy 60 mm i mocuje się do jego kołnierza czterema śrubami. Karta nie przewiduje osobnego kompletu do montażu naściennego ani na innym profilu. Przegub między uchwytem a kloszem obraca się do 90° w dwóch niezależnych osiach, więc światło ustawia się niezależnie od kąta, pod jakim uchwyt jest przykręcony do słupa.

Śruby

Kołnierz uchwytu ma cztery otwory pod śruby M8. Śruby nie są dołączone do zestawu.

Moment dokręcania

Instrukcja montażu podaje maksymalny moment dokręcania połączeń śrubowych przy tym etapie montażu: 8 Nm — mocniejsze dokręcenie ryzykuje zerwanie gwintu w aluminiowej obudowie.

Odległość od obiektu

Minimalna odległość między kloszem a oświetlanym obiektem wynosi 0,5 m — mniejszy odstęp nie jest przewidziany w dokumentacji.

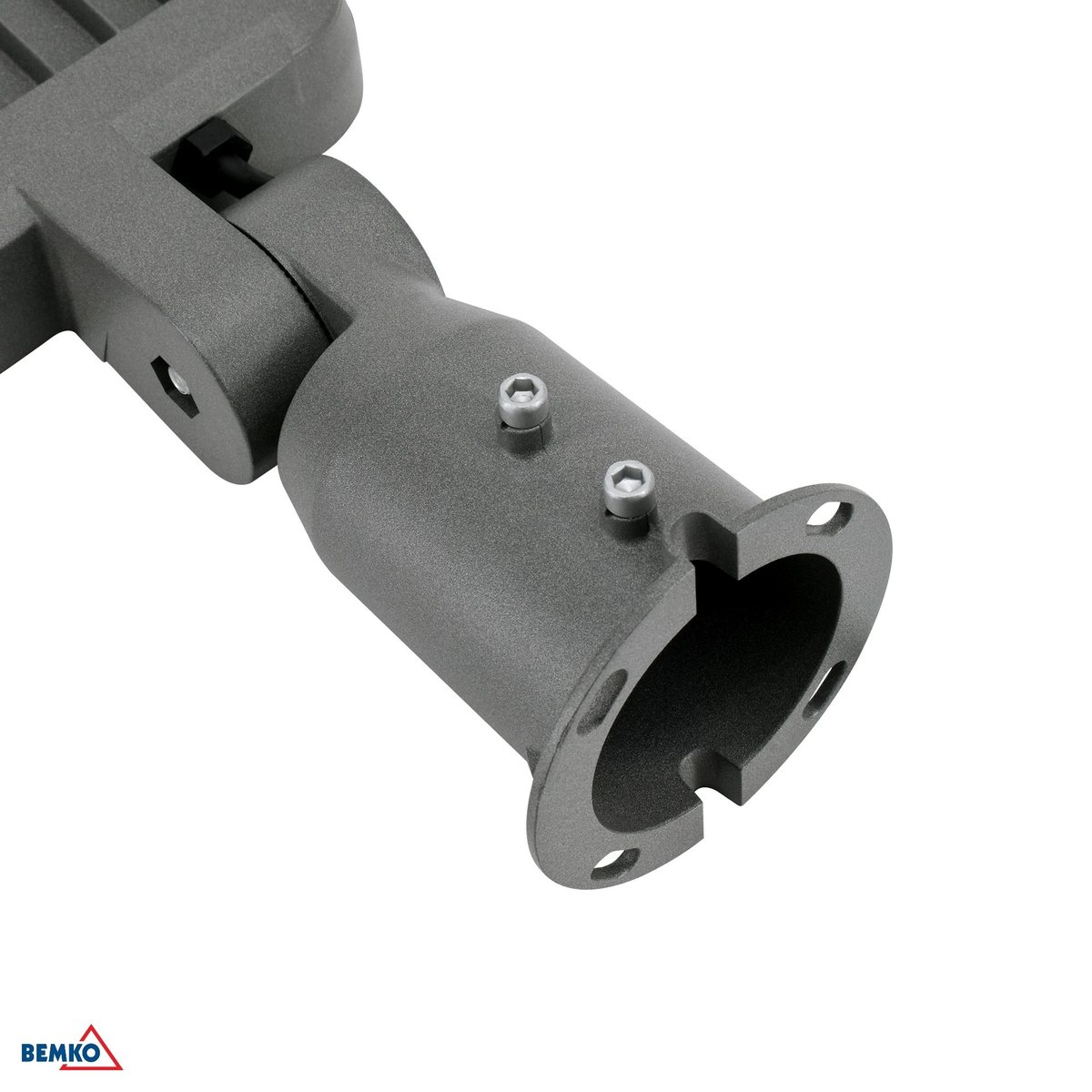

Tuleja uchwytu wchodzi na słup fi60 mm, kołnierz z czterema otworami mocuje się do jego podstawy.

Podłączenie

Jak podłączyć zasilanie, skoro kostki nie ma w środku

Oprawa ma przewód zasilający fabrycznie zainstalowany w obudowie i wyprowadzony na długość 30 cm. W środku nie ma kostki zaciskowej — połączenie z instalacją trzeba zaplanować w osobnej puszce albo w pobliskiej rozdzielnicy, a do samego podłączenia może być potrzebna porada osoby wykwalifikowanej.

• Oprawa nie współpracuje ze ściemniaczem — zasilanie musi pochodzić z obwodu bez regulacji jasności.
• Nie współpracuje też z łącznikami schodowymi i krzyżowymi — obwód sterujący musi być prostym łącznikiem albo stycznikiem.
• Oprawa nie ma wbudowanego czujnika zmierzchu ani ruchu — załącza się i wyłącza wyłącznikiem albo stycznikiem w obwodzie zasilania.

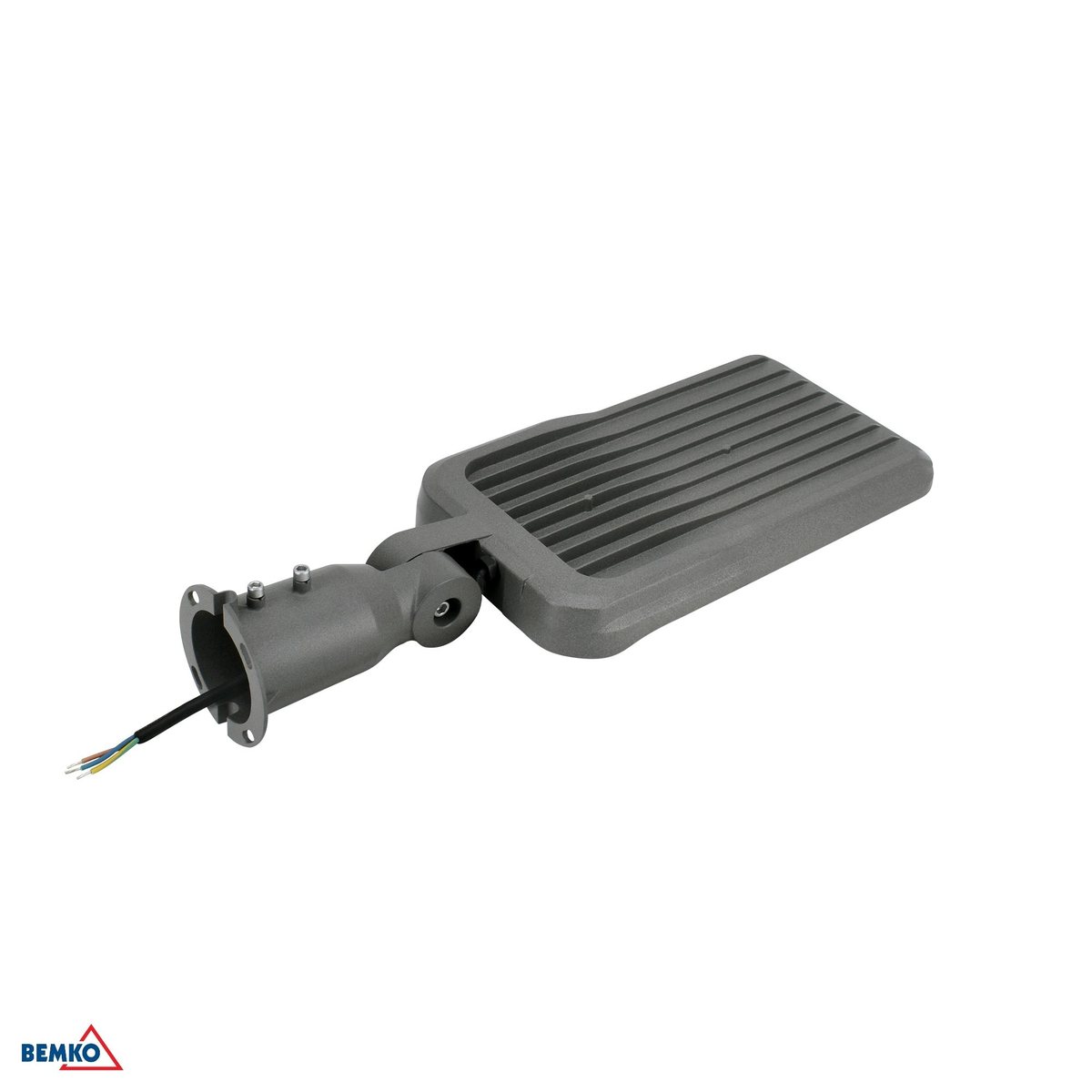

Przewód wychodzi z uchwytu z fabrycznie odizolowanymi żyłami, bez kostki na końcu.

Warunki pracy

W jakich warunkach pracuje oprawa LOPER 3 Kafler

Pierwsza cyfra stopnia ochrony IP65 oznacza pełną pyłoszczelność, druga — odporność na strugi wody z dowolnego kierunku, czyli montaż w deszczu i silnym wietrze bez dodatkowej osłony, ale nie zanurzenie ani stałe zalanie.

• Odporność mechaniczna IK08 odpowiada energii uderzenia 5 J, czyli wytrzymuje przypadkowe uderzenie (np. gałęzią albo rzuconym przedmiotem) bez pęknięcia klosza.
• Zakres temperatury pracy to od −20 °C do +40 °C. Klasa ochronności I wymaga podłączenia przewodu ochronnego PE do obudowy.
• Obudowa jest ze stopu aluminium, klosz z poliwęglanu (PC), w kolorze szarym (RAL 9007). Oprawa nie zawiera rtęci.

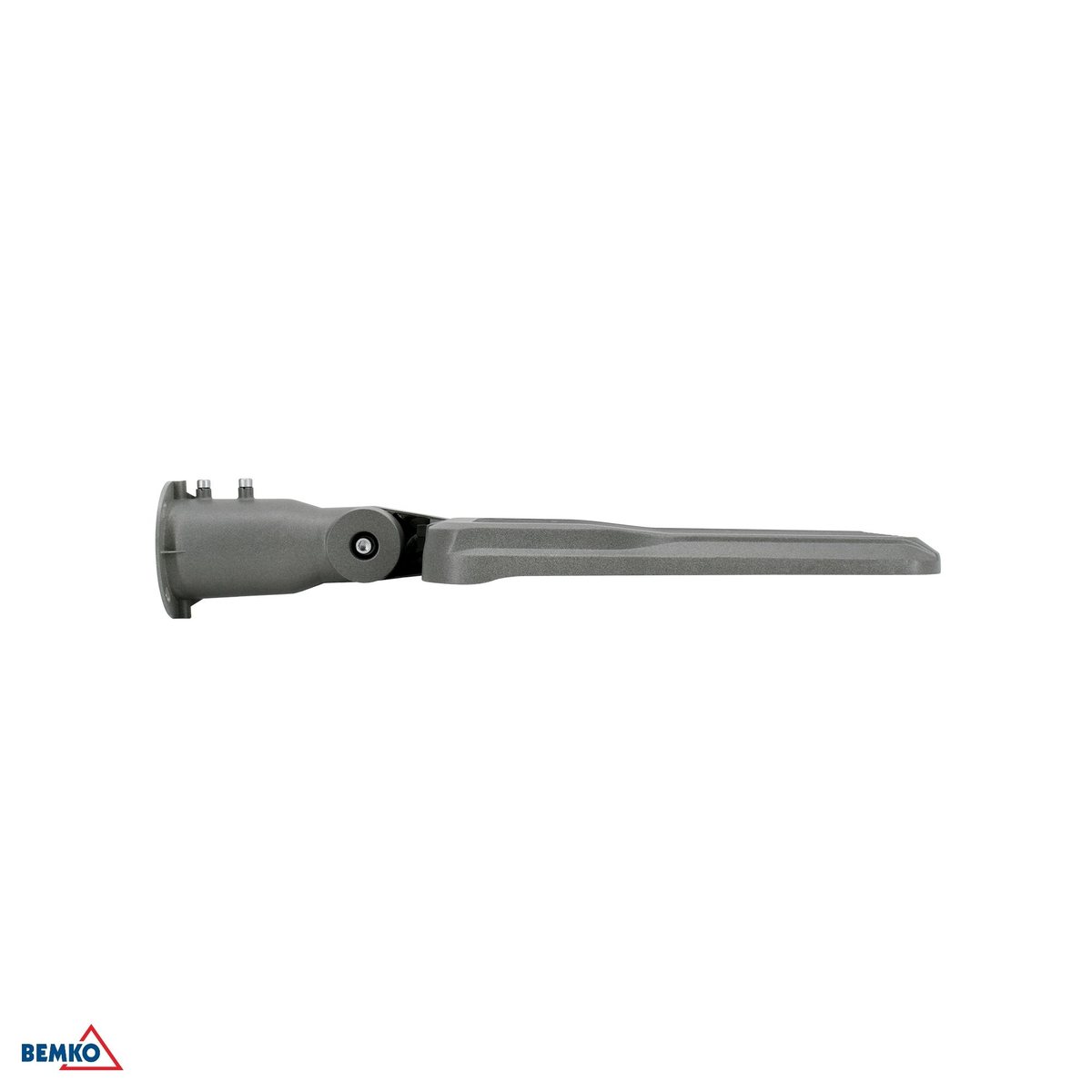

Z boku widać niski, klinowaty profil klosza (92 mm grubości) i przegub uchwytu.

Trwałość i gwarancja

Ile lat gwarancji, zależnie od trybu pracy

Trwałość L70B50: 25000 h oznacza, że po tym czasie pracy połowa opraw z partii produkcyjnej zachowuje co najmniej 70% początkowego strumienia świetlnego. Rzeczywisty czas kalendarzowy do osiągnięcia tego progu zależy od liczby godzin pracy na dobę: dłuższy tryb pracy skraca go proporcjonalnie względem krótszego.

Okres gwarancji zależy od intensywności pracy: 5 lat obowiązuje przy pracy do 12 godzin na dobę, a 3 lata obowiązuje przy pracy do 24 godzin na dobę (warunki standardowe określone w karcie gwarancyjnej). Nawet przy oprawie włączanej tylko od zmierzchu do świtu liczba godzin zmienia się z porą roku — latem to kilka godzin, zimą kilkanaście, w zależności od szerokości geograficznej. Realną liczbę godzin pracy na dobę warto policzyć dla konkretnej lokalizacji przed montażem, bo od niej zależy, który próg gwarancji obowiązuje.

Przed montażem

Lista kontrolna przed zamówieniem i montażem

• Zasilanie 230 V~ 50 Hz doprowadzone do miejsca montażu oraz osobna puszka na połączenie, bo oprawa nie ma kostki zaciskowej.
• Słup lub wysięgnik o średnicy 60 mm oraz cztery śruby M8, które nie są dołączone do zestawu.
• Co najmniej 0,5 m wolnej przestrzeni między kloszem a oświetlanym obiektem.
• Obwód bez ściemniacza i bez łączników schodowych lub krzyżowych.
• Temperatura w miejscu montażu w zakresie od −20 °C do +40 °C.
• Planowana liczba godzin pracy na dobę, bo od niej zależy, czy gwarancja obejmuje 5, czy 3 lata.

Specyfikacja

Parametry techniczne

Typ produktu

Oprawa uliczna LED parkingowa

Marka

Kafler

Moc w trybie włączenia (Pon)

120 W

Strumień świetlny

15000 lm

Barwa światła

4000 K (neutralna biała)

Wskaźnik oddawania barw (CRI)

CRI > 80

Kąt rozsyłu

135° × 60° (asymetryczny)

Jednolitość barwy (SDCM)

≤ 6

Klasa energetyczna

E

Napięcie znamionowe

230 V~ 50 Hz

Stopień szczelności

IP65

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

od −20 °C do +40 °C

Trwałość

L70B50: 25000 h

Gwarancja

5 lat (do 12 h/dobę) / 3 lata (do 24 h/dobę)

Materiał

Obudowa: stop aluminium, klosz: PC

Kolor

Szary (RAL 9007)

Rodzaj źródła światła

Zintegrowane LED (NO.SHP-00560-V2.0)

Rodzaj produktu

Wyposażony (źródło światła w zestawie)

Współpraca ze ściemniaczem

Nie

Współpraca z łącznikami schodowymi i krzyżowymi

Nie

Sposób montażu

Na słupie fi60 mm, uchwyt regulowany ±90°

Śruby montażowe

4 × M8, nie w zestawie

Moment dokręcania (przegub)

maks. 8 Nm

Minimalna odległość od obiektu

0,5 m

Wymiary (dł. × szer. × wys.)

488 × 183 × 92 mm

Średnica uchwytu (słup)

ø 60 mm

Długość przewodu

30 cm

Przekrój żyły w złączu

śr. 1,5 mm, odizolowanie ok. 8 mm

Kostka zaciskowa

Brak

Adapter regulowany

W zestawie

Zawartość rtęci

0,0 mg (brak)

EAN

5900280988515

Kod producenta

C81-LOP3-120BL-4K
