Oprawa uliczna LED JAGER lampa 100W 4000K 16500lm IP66 szara Bemko C82-JAG3-100LG-II-4K

Bemko JAGER

Oprawa uliczna LED JAGER 100 W

Najmocniejszy wariant linii JAG3, we własnej, największej obudowie — na słup lub wysięgnik Ø50–60 mm.

100 W • 16500 lm • 4000 K • 150°×80° • IP66 • IK08

Kod producenta: C82-JAG3-100LG-II-4K  |  EAN: 5900280993274

Oprawa uliczna LED JAGER 100 W marki Bemko montuje się na słupie lub wysięgniku o średnicy od 50 mm do 60 mm i oświetla parkingi, place manewrowe oraz drogi dojazdowe. To najmocniejszy wariant serii JAG3: strumień świetlny 16500 lm przy asymetrycznym kącie rozsyłu 150°×80° — szersza wartość opisuje rozsył wzdłuż drogi, węższa w poprzek, co ogranicza świecenie poza oświetlaną powierzchnię. Obudowa ma wymiary 551 × 217 × 82 mm i jest własna dla tego wariantu — nie dzieli jej żaden inny wariant mocy w linii. Oznaczenie II w kodzie produktu odpowiada II klasie ochronności (podwójna izolacja, bez zacisku PE), a nie numerowi generacji urządzenia. Korpus jest ze stopu aluminium, klosz ze szkła hartowanego.

Światło

Ile światła daje JAGER 100 W i kiedy sięgnąć po mniejszy wariant

Strumień 16500 lm przy poborze 100 W daje skuteczność świetlną 165 lm/W — karta katalogowa podaje dla całej serii JAG3 wartość zbiorczą „do 170 lm/W", a rzeczywisty wynik przy tej mocy mieści się w zadeklarowanej tolerancji ±10%. Kąt rozsyłu 150°×80° jest asymetryczny: szerszy kąt biegnie wzdłuż drogi, węższy w poprzek, ograniczając światło rozpraszane poza jezdnię lub parking.

• Wskaźnik oddawania barw CRI ≥ 70 i wskaźnik olśnienia UGR < 22 — CRI decyduje, jak wiernie widać kolory pod lampą, UGR opisuje, jak bardzo światło razi osobę patrzącą w stronę oprawy. Niższa wartość UGR oznacza mniejsze olśnienie kierowców i pieszych.
• Jednolitość barwy SDCM ≤ 6 oznacza, że kolejne egzemplarze tej oprawy świecą zbliżonym odcieniem bieli, bez widocznych różnic między sąsiednimi punktami oświetlenia.
• Źródło światła to moduł LED 120WxxE5SG28358C27B-24in1 w klasie energetycznej A, zintegrowany z oprawą na stałe — nie jest wymienny samodzielnie.

16500 lm to więcej, niż potrzebujesz? JAGER 80 W (C82-JAG3-080LG-II-4K) ma mniejszą obudowę (513 × 198 × 81 mm) i strumień 13200 lm, przy tym samym kącie rozsyłu 150°×80° i tej samej klasie szczelności IP66.

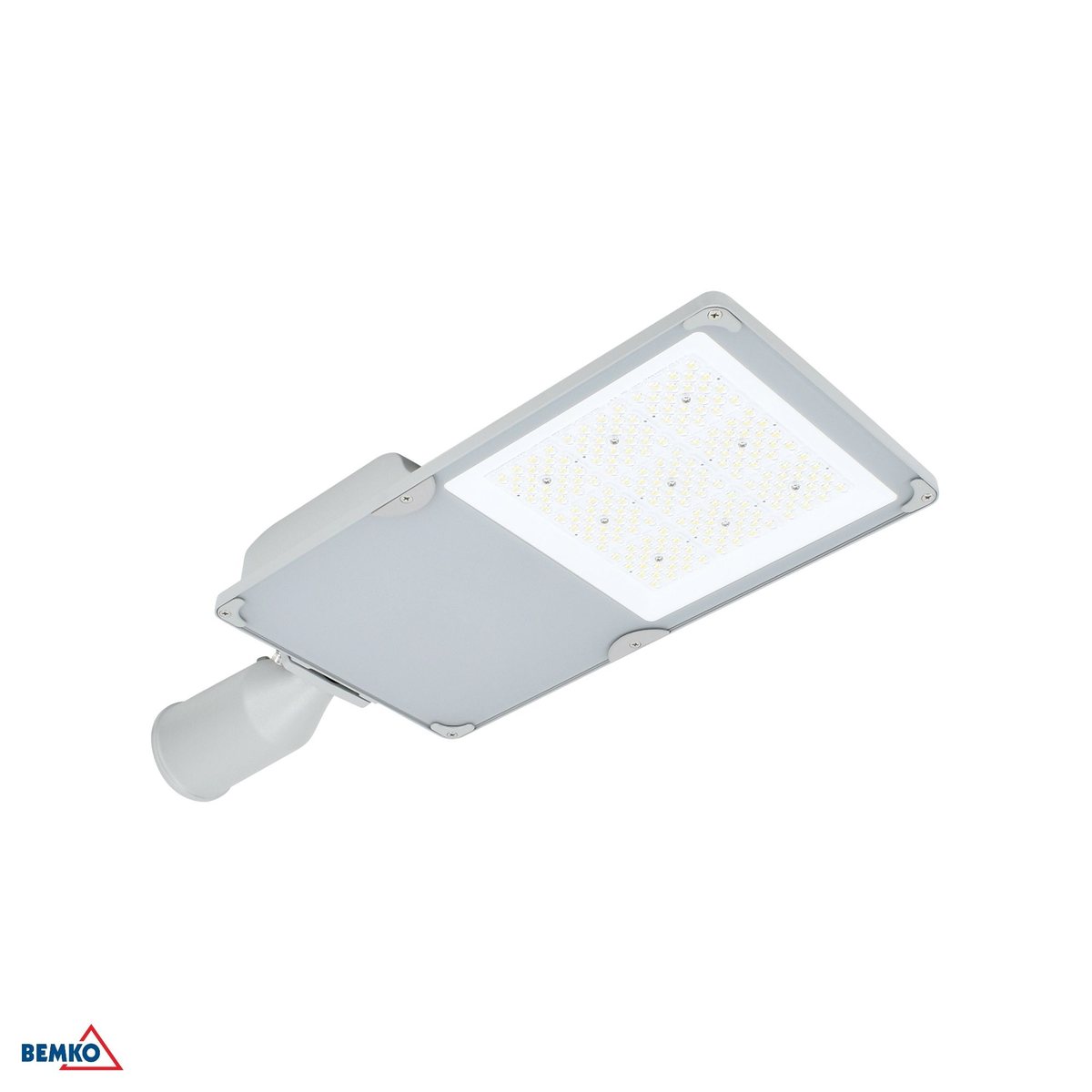

Matryca diod pod płaskim kloszem ze szkła hartowanego. Widoczny obrotowy uchwyt mocujący z boku obudowy.

Montaż

Jak zamontować JAGER na słupie lub wysięgniku

Uchwyt jest przystosowany do słupa lub wysięgnika o średnicy od 50 mm do 60 mm. W uchwycie jest wbudowana poziomica — widoczna tuż przy tulei mocującej — która ułatwia wypoziomowanie oprawy podczas montażu. Kąt nachylenia klosza względem wysięgnika ustawia się w jednej z czterech pozycji: 0°, 15°, 90° lub 105°, co pozwala dopasować kierunek świecenia zarówno przy montażu bocznym, jak i na szczycie słupa.

Moment dokręcania

Śruby uchwytu mocującego dokręca się momentem maksymalnie 8 Nm. Przekroczenie tej wartości grozi uszkodzeniem gwintu w aluminiowej obudowie.

Średnica słupa lub wysięgnika

Tuleja uchwytu pasuje na profil o średnicy od 50 mm do 60 mm. Do innych średnic karta nie przewiduje adaptera.

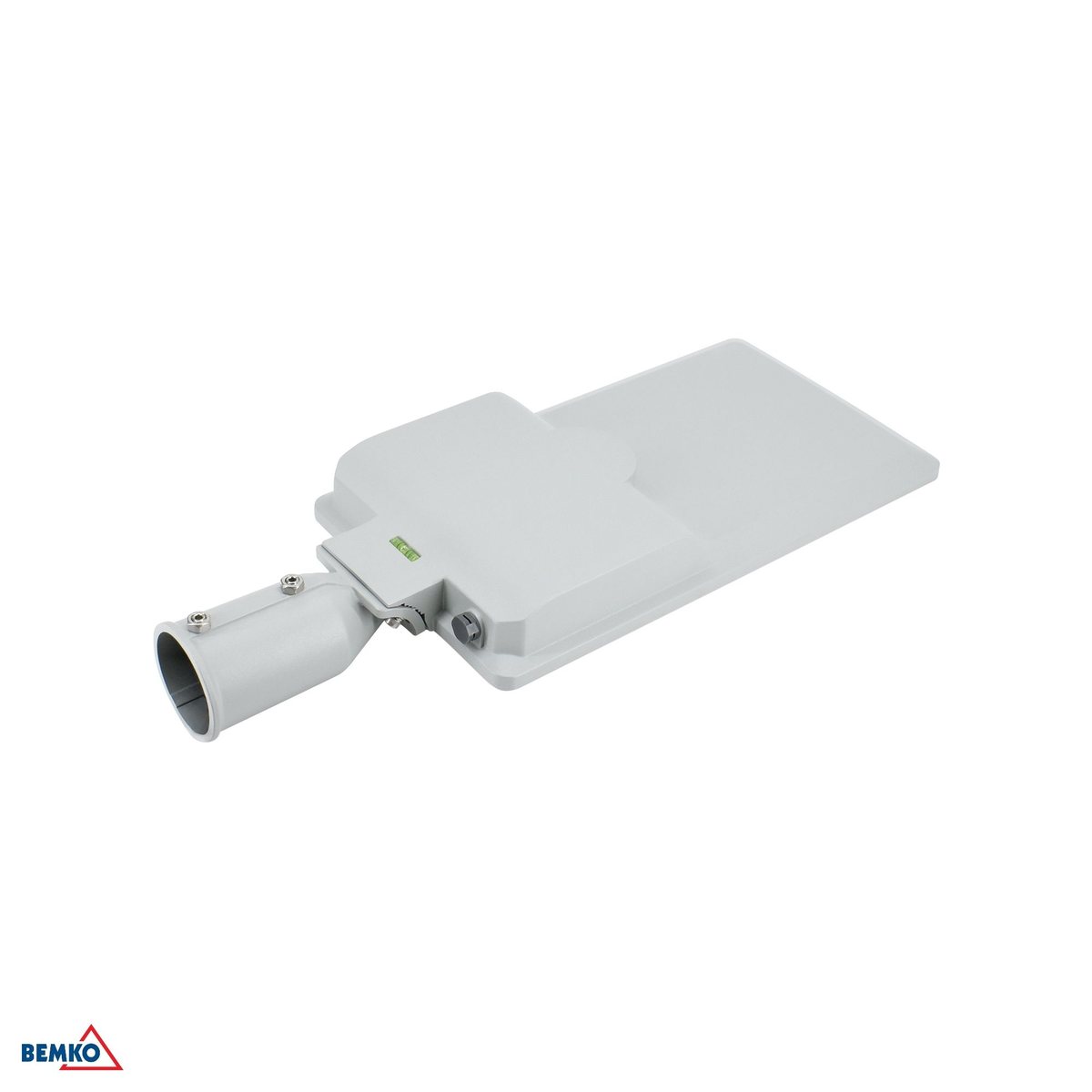

Wbudowana poziomica przy podstawie uchwytu, tuleja mocująca z dwiema śrubami regulacji kąta.

Podłączenie

Jak podłączyć zasilanie, skoro kostki nie ma w środku

Oprawa ma przewód zasilający fabrycznie zainstalowany w obudowie, wyprowadzony na długość 20 cm i zakończony dwiema odizolowanymi żyłami bez kostki zaciskowej. Dwużyłowe wykonanie wynika z II klasy ochronności — oprawa nie wymaga przewodu ochronnego PE. Połączenie z instalacją trzeba wykonać w osobnej puszce lub najbliższej rozdzielnicy, złączem o szczelności co najmniej IP66; do samego podłączenia może być potrzebna porada osoby wykwalifikowanej.

• Oprawa nie współpracuje ze ściemniaczem — zasilanie musi pochodzić z obwodu bez regulacji jasności.
• Nie współpracuje też z łącznikami schodowymi i krzyżowymi — obwód sterujący musi być prostym wyłącznikiem lub stycznikiem.
• Oprawa nie ma wbudowanego czujnika zmierzchu ani ruchu — załącza się i wyłącza wyłącznikiem lub stycznikiem w obwodzie zasilania.

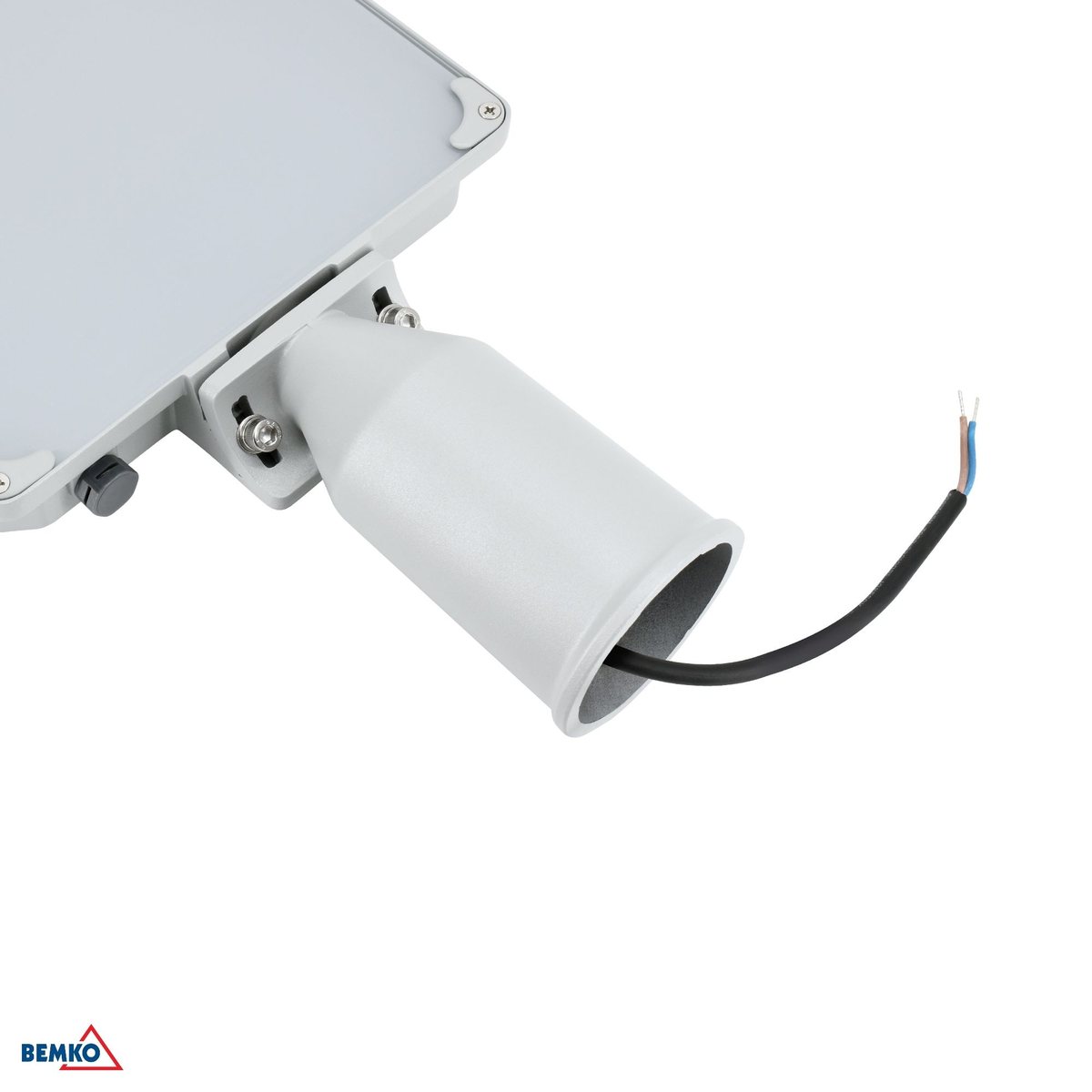

Dwużyłowy przewód wychodzi z tulei uchwytu, bez kostki na końcu.

Warunki pracy

W jakich warunkach pracuje oprawa JAGER Bemko 100 W

Pierwsza cyfra stopnia ochrony IP66 oznacza pełną pyłoszczelność, druga — odporność na silne strugi wody z dowolnego kierunku, czyli wyższą klasę niż IP65: strugi zamiast zwykłego deszczu i bryzgów. To wciąż nie jest ochrona przed zanurzeniem ani stałym zalaniem.

• Odporność mechaniczna IK08 oznacza wytrzymałość na przypadkowe uderzenia, np. gałęzią lub rzuconym przedmiotem, bez pęknięcia klosza.
• Zakres temperatury pracy to od −40 °C do +50 °C — szerszy niż w typowych oprawach do wnętrz, co ma znaczenie przy montażu w rejonach o mroźnych zimach.
• Klosz ze szkła hartowanego zamiast poliwęglanu wymaga innego obchodzenia się przy uszkodzeniu: pęknięty klosz trzeba wymienić natychmiast, ze względu na ryzyko porażenia prądem — nie da się go doszczelnić prowizorycznie jak pęknięcia w tworzywie.

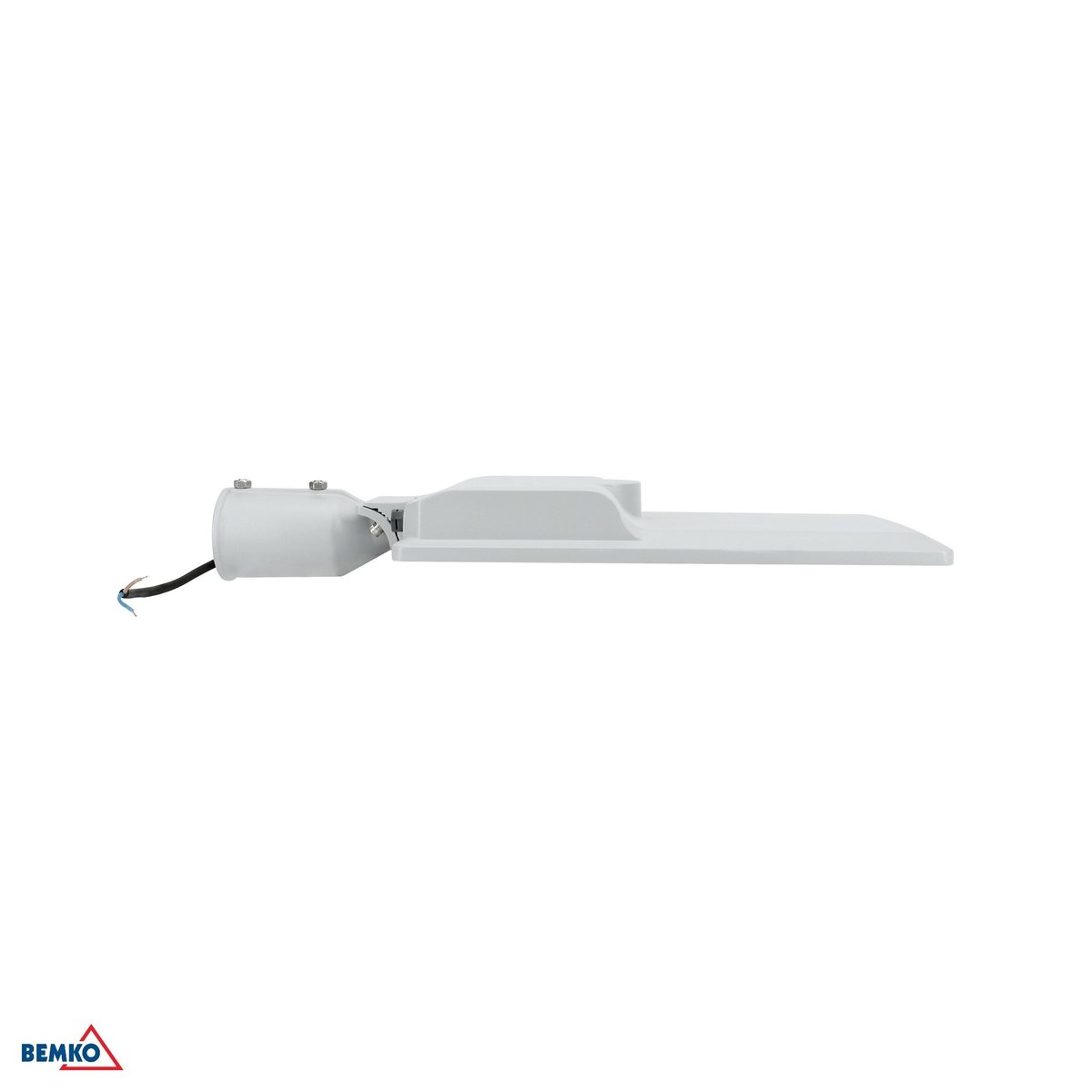

Z boku widać niski, klinowaty profil obudowy (82 mm grubości) i tuleję uchwytu z przewodem.

Trwałość, gwarancja i serwis

Ile lat gwarancji, zależnie od trybu pracy

Trwałość L90B10: 50000 h oznacza, że po tym czasie pracy co najmniej 90% opraw z partii produkcyjnej zachowuje co najmniej 90% początkowego strumienia świetlnego — to surowszy próg niż popularne L70, bo dotyczy większego odsetka egzemplarzy i wyższego zachowanego strumienia. Rzeczywisty czas kalendarzowy do osiągnięcia tego progu zależy od liczby godzin pracy na dobę.

Gwarancja obejmuje 5 lat przy pracy do 12 godzin na dobę, w standardowych warunkach określonych w karcie gwarancyjnej. Rzeczywista liczba godzin świecenia na dobę zależy od pory roku i szerokości geograficznej miejsca montażu — noc jest krótsza latem, dłuższa zimą — dlatego warto ją policzyć dla konkretnej lokalizacji przed montażem, zamiast zakładać z góry, po której stronie progu wypadnie. Źródło światła i osprzęt sterujący są wymienialne wyłącznie przez producenta lub serwis Bemko — samodzielna wymiana modułu LED lub zasilacza nie jest przewidziana.

Przed montażem

Lista kontrolna przed zamówieniem i montażem

• Zasilanie 230 V~ 50 Hz doprowadzone do miejsca montażu oraz osobna puszka na połączenie o szczelności min. IP66, bo oprawa nie ma kostki zaciskowej.
• Słup lub wysięgnik o średnicy od 50 mm do 60 mm.
• Obwód bez ściemniacza i bez łączników schodowych lub krzyżowych.
• Temperatura w miejscu montażu w zakresie od −40 °C do +50 °C.
• Planowana liczba godzin pracy na dobę, bo od niej zależy, czy obowiązuje pełna 5-letnia gwarancja.

Specyfikacja

Parametry techniczne

Typ produktu

Oprawa uliczna LED parkingowa

Marka

Bemko

Moc w trybie włączenia (Pon)

100 W

Strumień świetlny

16500 lm

Skuteczność świetlna

165 lm/W (do 170 lm/W dla serii)

Tolerancja mocy i strumienia

±10%

Barwa światła

4000 K (neutralna biała)

Wskaźnik oddawania barw (CRI)

CRI > 70

UGR

< 22

Kąt rozsyłu

150° × 80° (asymetryczny)

Jednolitość barwy (SDCM)

≤ 6

Napięcie znamionowe

230 V~ 50 Hz

Stopień szczelności

IP66

Stopień ochrony (IK)

IK08

Klasa ochronności

II (podwójna izolacja)

Temperatura pracy

od −40 °C do +50 °C

Trwałość

L90B10: 50000 h

Gwarancja

5 lat, przy pracy do 12 h/dobę

Materiał

Obudowa: stop aluminium, klosz: szkło hartowane

Kolor

Szary

Rodzaj źródła światła

Moduł LED 120WxxE5SG28358C27B-24in1, klasa A

Wymiana źródła światła

Wyłącznie przez producenta lub serwis Bemko

Wymiana uszkodzonego klosza

Natychmiastowa — ryzyko porażenia prądem

Rodzaj produktu

Wyposażony (źródło światła w zestawie)

Współpraca ze ściemniaczem

Nie

Współpraca z łącznikami schodowymi i krzyżowymi

Nie

Regulacja kąta nachylenia

Pozycje 0°, 15°, 90°, 105°

Średnica słupa/wysięgnika

od 50 mm do 60 mm

Moment dokręcania uchwytu

maks. 8 Nm

Wymiary (dł. × szer. × wys.)

551 × 217 × 82 mm

Długość przewodu

20 cm

Kostka zaciskowa

Brak, złącze min. IP66

Deklaracja zgodności UE

C0895/2024

Dyrektywy

2014/35/UE, 2014/30/UE, 2011/65/UE z 2015/863, 2009/125/WE

Normy

PN-EN 60598-1:2021-07, PN-IEC 598-2-1:2021-09, PN-EN 62471:2010, PN-EN IEC 55015:2019-11, PN-EN IEC 61547:2023-10, PN-EN IEC 61000-3-2:2019-04, PN-EN 61000-3-3:2013-10, PN-EN IEC 63000:2019-01

EAN

5900280993274

Kod producenta

C82-JAG3-100LG-II-4K
