Oprawa hermetyczna LED ALWIR 3 16W 4000K 2700lm 120° IP66 szara Bemko C17-HLA3-060-160-4K

Bemko

Oprawa hermetyczna LED ALWIR 3 16 W 2700 lm IP66 Bemko

Zintegrowane źródło LED, długość 665 mm, moc regulowana przełącznikiem DIP.

16 W • 2700 lm • 4000 K • 120° • IP66 • Klasa I

Kod producenta: C17-HLA3-060-160-4K  |  EAN: 5900280982599

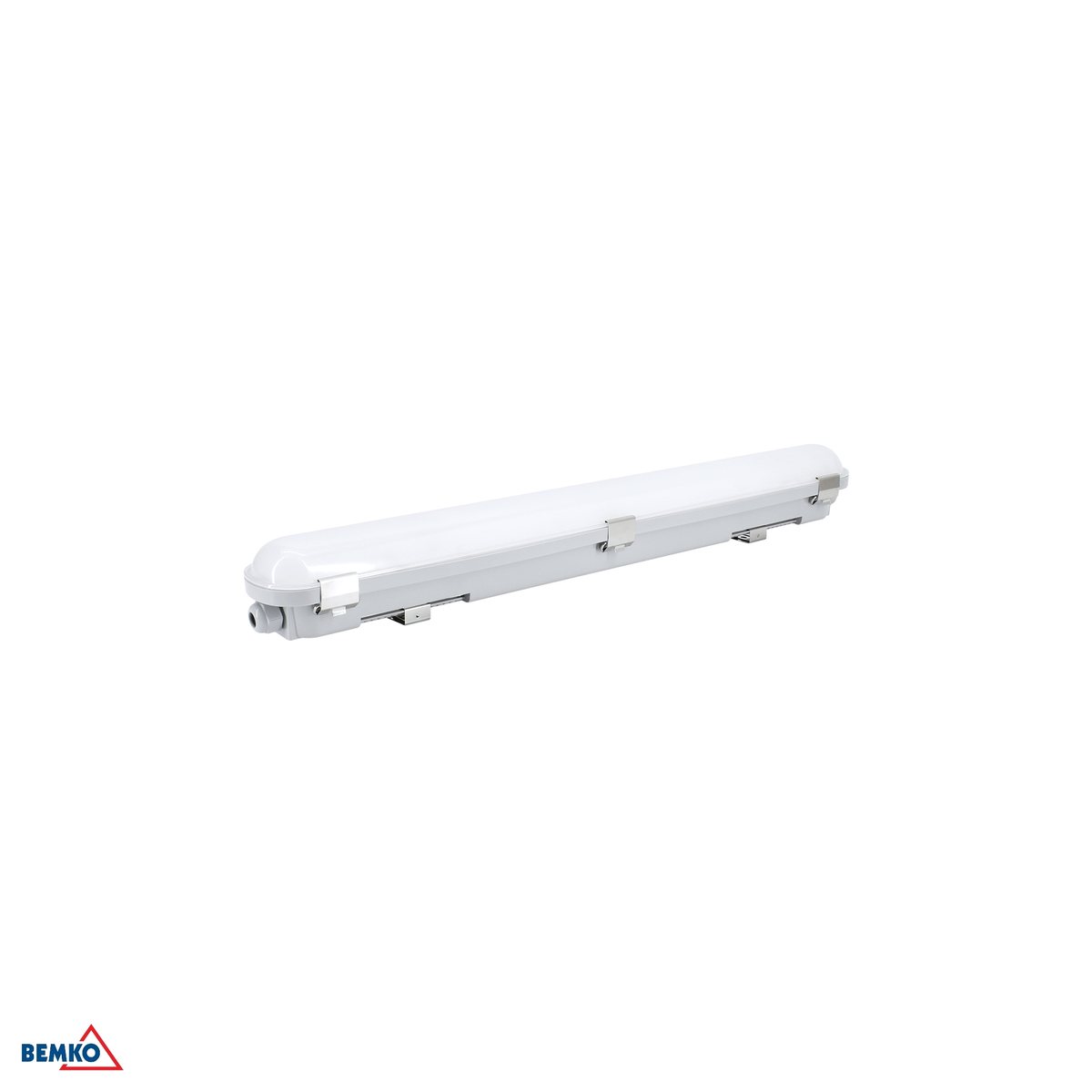

Oprawa hermetyczna LED ALWIR 3 C17-HLA3-060-160-4K to najkrótszy wariant serii ALWIR 3 marki Bemko — belka o długości 665 mm, zastępująca klasyczną oprawę świetlówkową na jedną tubę 60 cm, z fabrycznie zintegrowanym źródłem LED zamiast gniazda G13 na wymienną świetlówkę. Domyślnie moduł LED pracuje z mocą 16 W i daje strumień 2700 lm w barwie 4000 K, a moc da się obniżyć przełącznikiem na sterowniku bez zmiany oprawy na inny wariant. Klosz i dławnica kablowa w stopniu ochrony IP66 pozwalają montować oprawę zarówno wewnątrz budynku, jak i na zewnątrz — przy tej długości typowe zastosowanie to korytarze, schowki, kotłownie i inne niewielkie pomieszczenia gospodarcze.

Źródło światła

Zintegrowany LED z regulacją mocy na sterowniku

W tym wariancie serii ALWIR 3 pracuje moduł LED JFC-060-16-125-XN9V w klasie energetycznej A, wlutowany na stałe w płytkę oprawy — źródło światła nie ma gniazda i nie wymienia się go osobno jak świetlówki T8 w oprawach na G13. Sterownik ma czteropozycyjny przełącznik DIP, którym dobiera się jeden z kilku poziomów prądu zasilania diod: fabrycznie ustawiona wartość domyślna daje moc 16 W i strumień 2700 lm, a przełącznik pozwala obniżyć ją stopniowo aż do 9 W i 1535 lm — bez kupowania osobnej, słabszej oprawy, jeśli w danym pomieszczeniu wystarczy mniej światła.

• Producent zaleca nie ustawiać przełącznika powyżej wartości domyślnej — wyższy prąd zasilania skraca trwałość diod.
• Wymianę źródła światła i osprzętu sterującego po zakończeniu ich eksploatacji może wykonać wyłącznie producent, jego przedstawiciel serwisowy lub podobnie wykwalifikowana osoba.

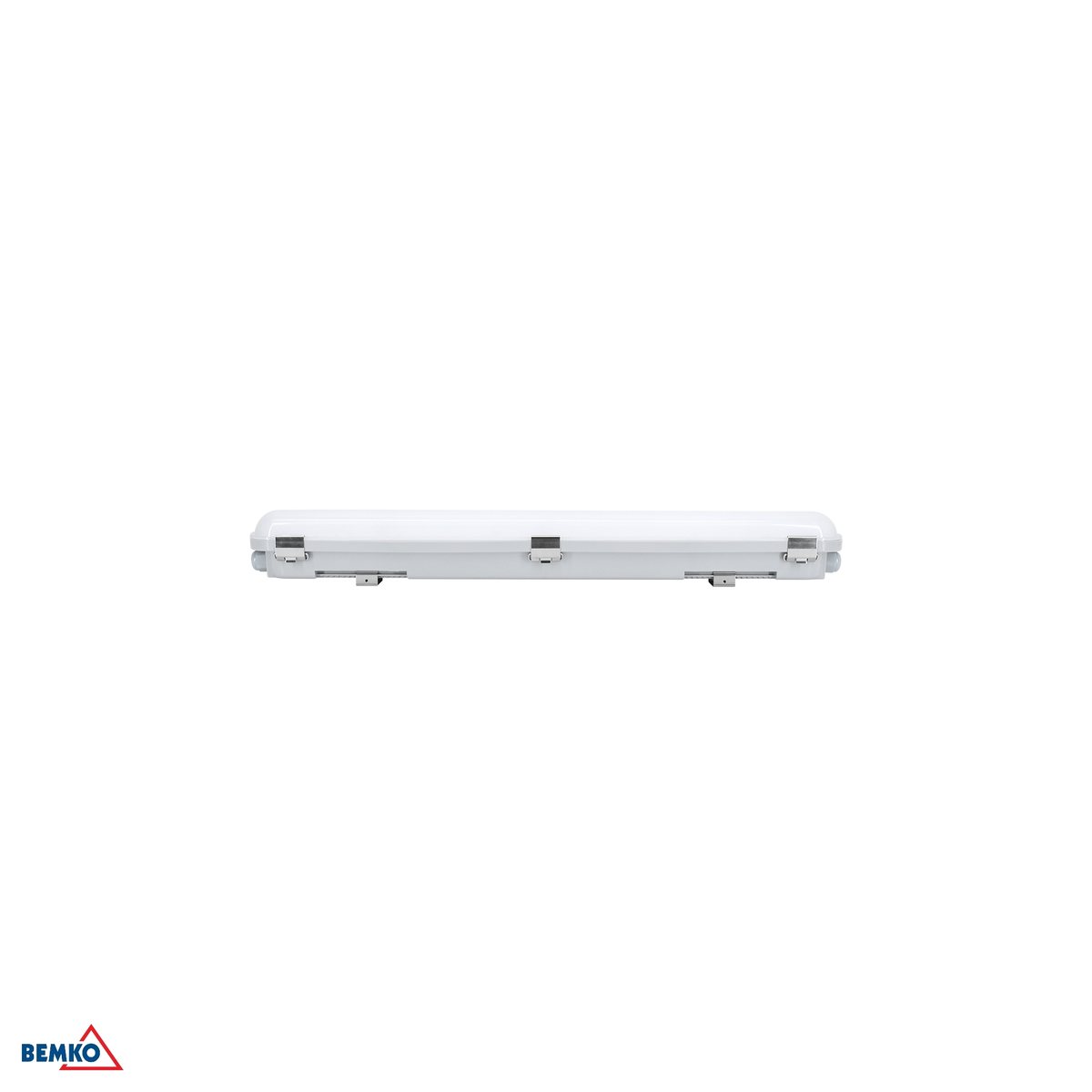

Jednolity klosz na całej długości 665 mm — bez przetłoczeń pod wymienną świetlówkę.

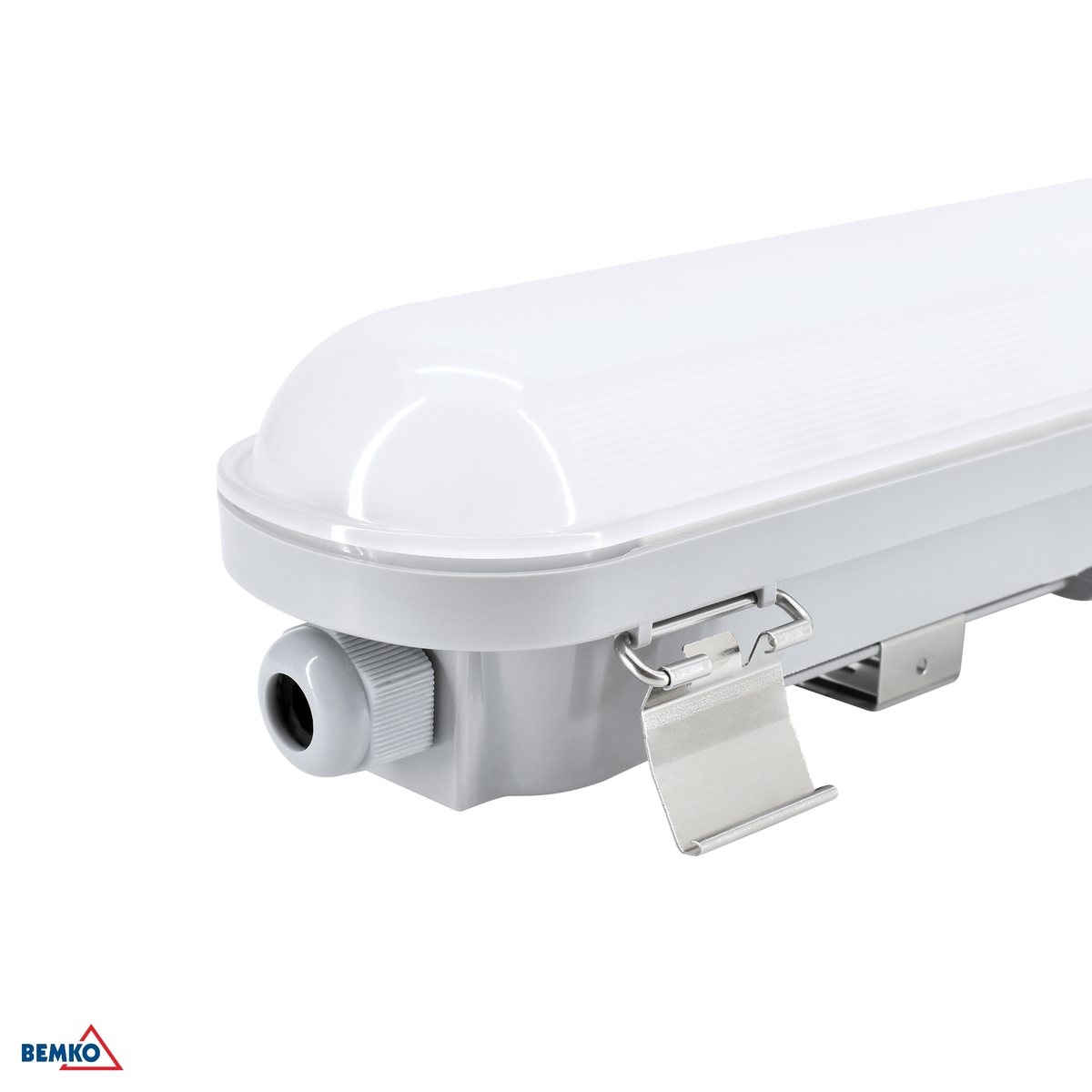

Dławnica kablowa i zaczepy sprężynowe klosza — miejsca, które w klasie IP66 muszą być szczelne.

Warunki pracy

Gdzie można zamontować tę oprawę

Stopień ochrony IP66 oznacza pełną pyłoszczelność i odporność na silne strugi wody kierowane z dowolnej strony — wyższy poziom szczelności niż IP65, który dopuszcza słabsze strugi. Zgodnie z piktogramem producenta oprawę można montować zarówno wewnątrz budynku, jak i na zewnątrz. Instrukcja zastrzega jednak, że produkt nie jest przystosowany do pracy w skrajnie niekorzystnych warunkach — przy stałym zalewaniu wodą, w strefach zagrożenia wybuchem, przy silnych wibracjach lub oparach chemicznych; sama klasa IP66 nie jest w takich miejscach wystarczającym zabezpieczeniem.

• Zasilanie 230 V, 50 Hz — standardowe napięcie sieciowe, bez dodatkowego zasilacza.
• Klasa ochronności I oznacza, że ochronę przed porażeniem zapewnia połączenie dostępnych metalowych części obudowy z przewodem ochronnym PE instalacji — zasilanie musi mieć podłączony ten przewód, a montaż powinien wykonać uprawniony elektryk.
• Współczynnik mocy przekracza 0,95 — wartość istotna przy doborze zabezpieczenia obwodu, na którym pracuje kilka opraw naraz.
• Temperatura pracy od −20 °C do +40 °C — oprawa może pracować w nieogrzewanych pomieszczeniach i na zewnątrz zimą, ale nie w miejscach cieplejszych niż 40 °C, na przykład bezpośrednio nad źródłem ciepła.
• Obudowa i klosz są wykonane z poliwęglanu (PC), kolor obudowy szary RAL 7046. Klosz jest mrożony (matowy) — rozprasza światło wychodzące z oprawy, co razem ze wskaźnikiem olśnienia UGR < 22 ogranicza oślepianie przy patrzeniu w stronę oprawy.

Montaż

Jak zamontować i podłączyć oprawę

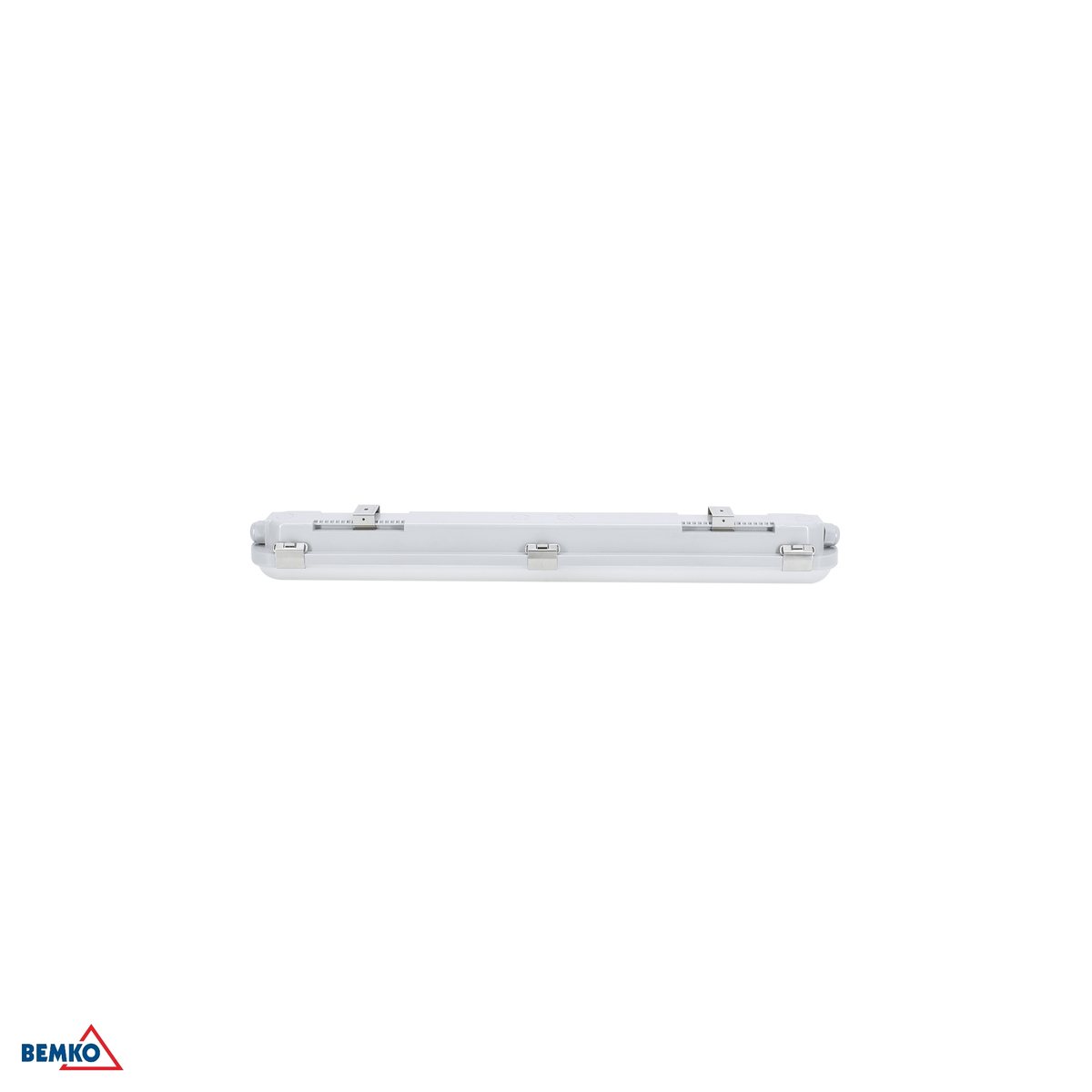

Perforowana szyna z przesuwnymi zaczepami — przy krótkiej długości 665 mm rozstaw mocowań mieści się w zakresie 300–500 mm.

Rozstaw uchwytów

300–500 mm

Metalowe zaczepy sprężynowe mocuje się do sufitu lub ściany w tym zakresie; konkretny rozstaw zależy od nośności podłoża i rozmieszczenia istniejących punktów mocowania.

Zasilanie

Przelotowe

Oprawa współpracuje ze złączami krzyżowymi i schodowymi — kilka opraw ustawionych w rzędzie łączy się w jeden ciąg zasilania.

Akcesoria

Czujnik i moduł awaryjny

Do gniazda w obudowie można domontować mikrofalowy czujnik ruchu i zmierzchu Bemko C17-HLA3-MD albo moduł zasilania awaryjnego — oba sprzedawane osobno.

Specyfikacja

Parametry techniczne

Marka

Bemko

Rodzaj produktu

Wyposażony (gotowa do montażu)

Moc

16 W

Regulacja mocy (DIP-switch)

16 W – 9 W

Strumień świetlny

2700 lm

Skuteczność świetlna

168 lm/W

Barwa światła

4000 K

Wskaźnik oddawania barw (CRI)

> 80

UGR

< 22

Kąt rozsyłu

120°

Wymiana źródła światła

Niewymienne (zintegrowane)

Napięcie znamionowe

230 V, 50 Hz

Współczynnik mocy (PF)

> 0,95

Zasilanie

Przelotowe

Stopień szczelności

IP66

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

−20 °C do +40 °C

Materiał

Obudowa i klosz: poliwęglan (PC)

Kolor

Szary (RAL 7046)

Długość

665 mm

Szerokość

73 mm

Wysokość

75 mm

Waga

0,66 kg

Montaż

Rozstaw uchwytów 300–500 mm

Trwałość

L80B10: 70 000 h

Gwarancja

5 lat (do 12 h/dobę) / 3 lata (do 24 h/dobę)

Atest higieniczny PZH

TAK

Karton zbiorczy

8 szt.

Paleta zbiorcza

280 szt.

Kod producenta

C17-HLA3-060-160-4K

EAN

5900280982599
