HLA3-MD
Mikrofalowy czujnik ruchu i zmierzchu do opraw hermetycznych HLA3.
Mikrofalowy • zasięg 1,5–5 m (DIP) • czas 5 s–30 min • próg 2–50 lux • do opraw HLA3
Kod producenta: C17-HLA3-MD | EAN: 5900280982650

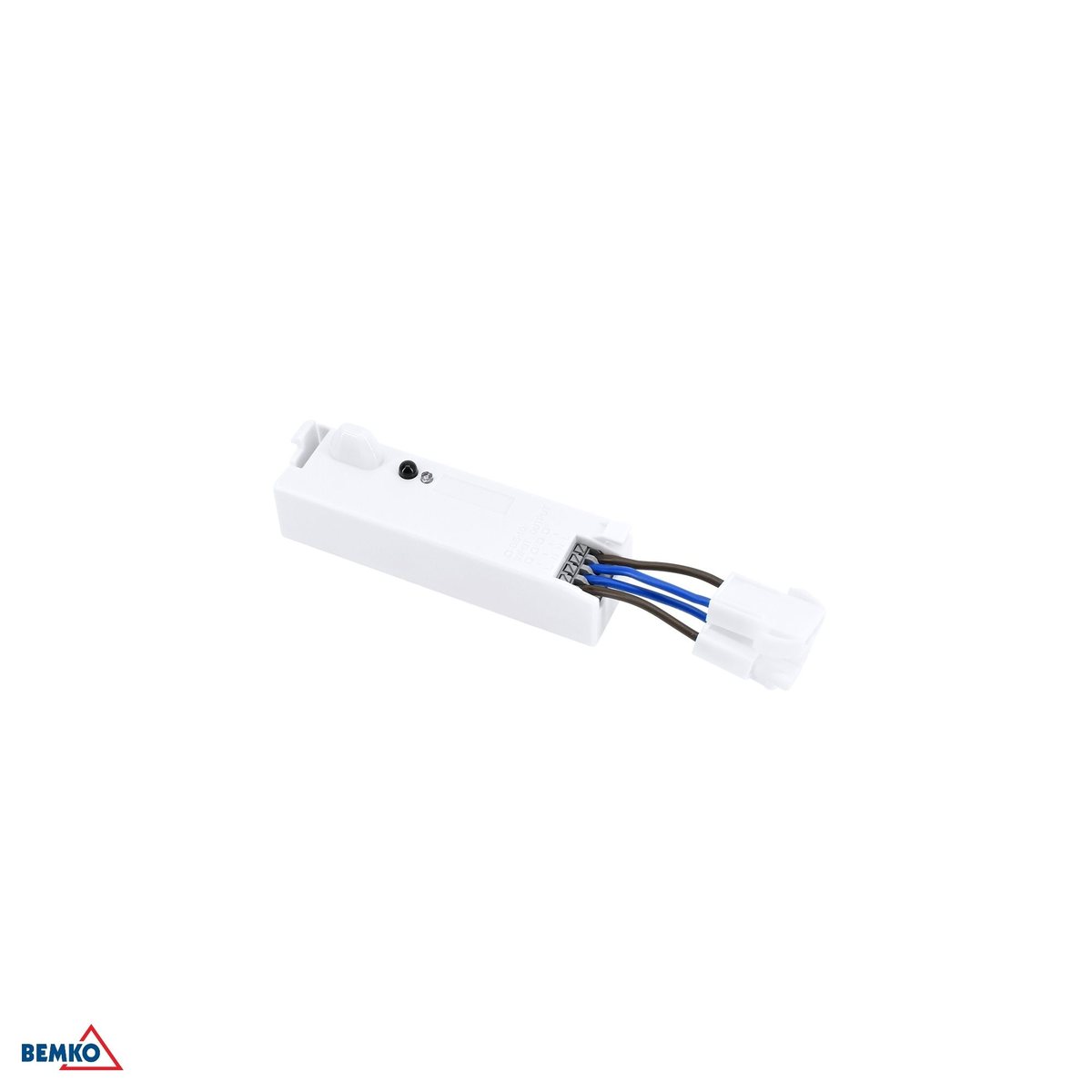

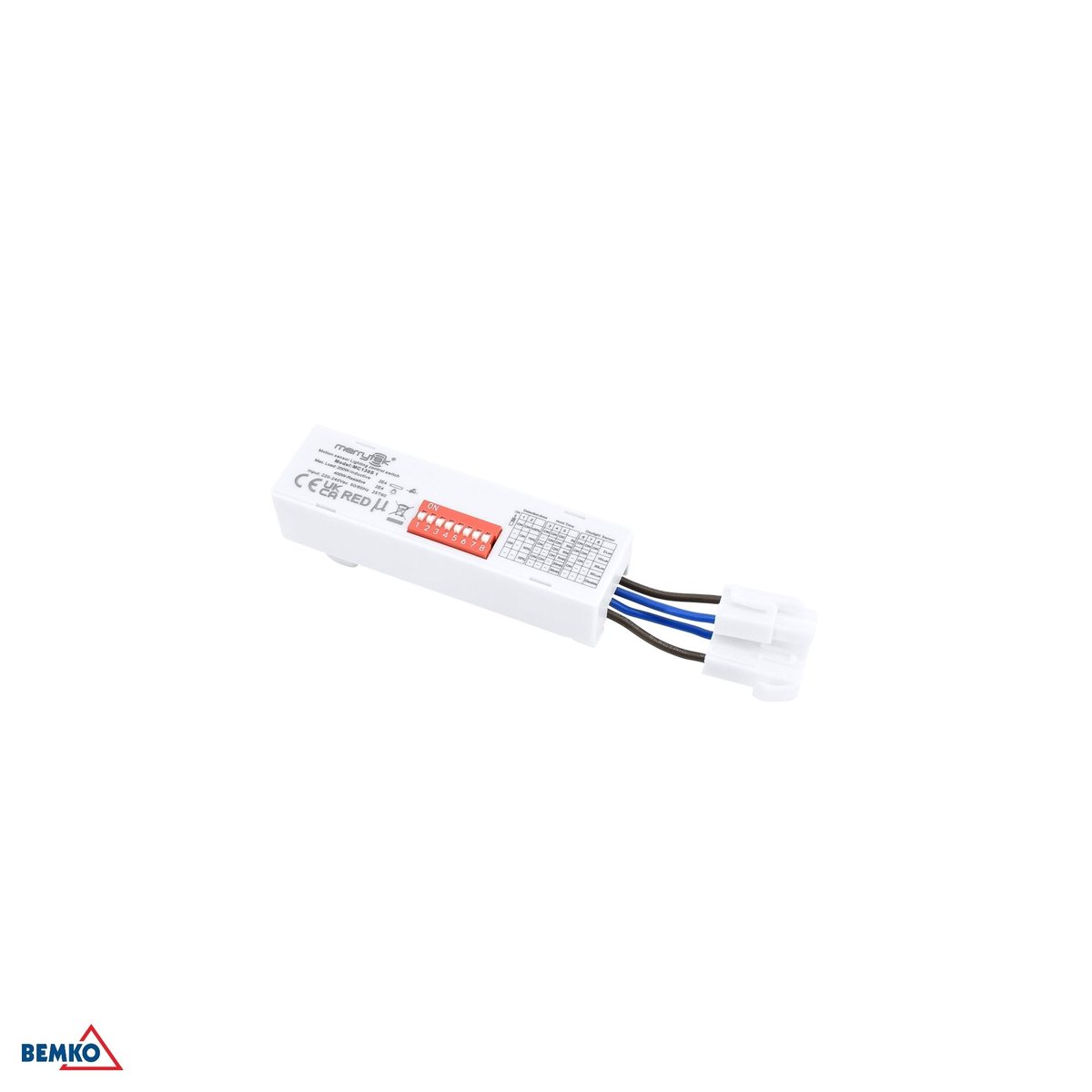

Moduł HLA3-MD to mikrofalowy czujnik ruchu i zmierzchu przeznaczony wyłącznie do opraw hermetycznych Bemko HLA3 ALWIR. Oprawa ma przygotowane gniazdo — moduł wciska się w nie na zatrzask, bez rozcinania przewodów i bez otwierania części zasilającej. Wszystkie nastawy ustawia się ośmiopozycyjnym przełącznikiem DIP: zasięg detekcji w czterech krokach (około 5 m, 4 m, 2,5 m i 1,5 m, czyli 100/75/50/25% czułości), czas świecenia w sześciu (5 s, 30 s, 90 s, 5, 20 i 30 minut) oraz próg zmierzchowy w pięciu (2, 10, 30, 50 lux albo wyłączony). Sam moduł mierzy 92 × 26 × 30 mm i jest wykonany z tworzywa sztucznego.
Tylko do opraw HLA3
Zatrzaskowy montaż w gnieździe oprawy hermetycznej Bemko HLA3 ALWIR. Do innych serii nie pasuje.
Zasięg 1,5–5 m
Cztery nastawy DIP: 100%, 75%, 50% i 25% czułości, czyli około 5, 4, 2,5 i 1,5 m.
Czas 5 s – 30 min
Sześć nastaw: 5 s, 30 s, 90 s, 5 min, 20 min i 30 min. Wybór przełącznikiem, nie pokrętłem.
Próg 2–50 lux
Cztery progi zmierzchowe albo całkowite wyłączenie funkcji — czujnik działa wtedy niezależnie od pory dnia.
Jak to działa
Moduł czujnika dedykowany do oprawy
Pasuje do jednej rodziny opraw
Moduł nie jest uniwersalnym czujnikiem. Wpina się w gniazdo przygotowane przez producenta w konkretnej serii opraw i tylko tam zadziała. Przed zamówieniem sprawdź oznaczenie swojej oprawy.
Parametry elektryczne bierze z oprawy
Zasilanie, klasa ochronności i stopień szczelności to parametry oprawy, nie modułu. Karta czujnika ich nie podaje, bo po zabudowie obowiązują dane oprawy.
Nastawy przełącznikami DIP
Zasięg, czas świecenia i próg zmierzchowy wybiera się z listy konkretnych wartości. Ustawienie jest powtarzalne i czytelne wzrokowo — istotne, gdy w obiekcie wisi kilkadziesiąt takich samych opraw.
Montaż bez ingerencji w okablowanie
Moduł wpina się albo wkręca w gotowe gniazdo. Nie trzeba rozcinać przewodów ani otwierać części zasilającej oprawy.
Zanim zamówisz
Zanim zamówisz ten moduł
Moduł czujnika jest akcesorium, nie samodzielnym urządzeniem. Zadziała wyłącznie w oprawie, która ma przygotowane gniazdo — dlatego pierwsze pytanie dotyczy oprawy, nie czujnika.
Do opraw hermetycznych HLA3 ALWIR
Pasuje do opraw Bemko z serii HLA3 wyposażonych w gniazdo czujnika. Sprawdź na oprawie albo w jej karcie katalogowej, czy taką możliwość przewidziano.
Moduł MS-HBP3
Odpowiednik do przemysłowych opraw high-bay Bemko HBP3 — zasięg do 12 m i sterowanie pilotem radiowym. Inna seria opraw, inne gniazdo. Zobacz MS-HBP3 do opraw HBP3.
Montaż
Co sprawdzić przed montażem
- Moduł 92 × 26 × 30 mm z tworzywa sztucznego. Montaż zatrzaskowy w gnieździe oprawy HLA3.
- Sprawdź w karcie swojej oprawy HLA3, czy przewidziano w niej gniazdo czujnika — nie mają go wszystkie wykonania.
- Nastawy ustaw przed zamknięciem oprawy: po zatrzaśnięciu klosza dostęp do przełączników jest utrudniony.
- Zasięg detekcji: 100% ≈ 5 m, 75% ≈ 4 m, 50% ≈ 2,5 m, 25% ≈ 1,5 m.
- Próg zmierzchowy można wyłączyć — czujnik reaguje wtedy na ruch niezależnie od natężenia światła.
- Zanotuj konfigurację DIP w dokumentacji obiektu, zwłaszcza przy większej liczbie opraw.
- Moduł jest akcesorium do konkretnej serii opraw — sprawdź oznaczenie oprawy przed zamówieniem.
- Parametry zasilania, klasa ochronności i stopień szczelności wynikają z oprawy, w której moduł pracuje.
Zastosowania
Gdzie stosuje się moduły czujnika
Modernizacja istniejącej instalacji
Oprawy zostają, dochodzi automatyka — bez wymiany i bez nowego okablowania.
Hale i magazyny
Oświetlenie sterowane ruchem tam, gdzie oprawy pracują po kilkanaście godzin dziennie.
Garaże i pomieszczenia techniczne
Miejsca odwiedzane rzadko, gdzie stałe świecenie jest czystą stratą.
Obiekty rozliczane z energii
Automatyka doliczana do opraw już zamontowanych, bez kosztu wymiany.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa oprawy, instrukcja montażu czujnika z tabelą nastaw oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Katalog produktowy (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy czujnik ruchu i zmierzchu
- Zasięg detekcji
- ok. 5 m / 4 m / 2,5 m / 1,5 m (DIP: 100% / 75% / 50% / 25%)
- Czas załączenia
- 5 s, 30 s, 90 s, 5 min, 20 min, 30 min (DIP-switch)
- Próg zadziałania
- 2 lux, 10 lux, 30 lux, 50 lux lub wyłączony (DIP-switch)
- Regulacja
- 8-pozycyjny DIP-switch
- Sposób montażu
- zatrzaskowy w gnieździe oprawy HLA3
- Materiał
- tworzywo sztuczne
- Długość
- 92 mm
- Szerokość
- 26 mm
- Wysokość
- 30 mm
- Wymiary
- 92 × 26 × 30 mm
- Przeznaczenie
- oprawy hermetyczne Bemko HLA3 ALWIR
Moduł nie ma własnych parametrów elektrycznych — zasilanie, klasę ochronności i stopień szczelności zapewnia oprawa HLA3, w której pracuje. Przed zamówieniem potwierdź, że Twoja oprawa ma gniazdo czujnika.
