Oprawa hermetyczna LED ALWIR 3 70W 4000K 11550lm 120° IP66 szara Bemko C17-HLA3-150-700-4K

Bemko

Oprawa hermetyczna LED ALWIR 3 70 W 11550 lm IP66 Bemko

Zintegrowane źródło LED, długość 1465 mm, moc regulowana przełącznikiem DIP.

70 W • 11550 lm • 4000 K • 120° • IP66 • Klasa I

Kod producenta: C17-HLA3-150-700-4K  |  EAN: 5900280992376

Oprawa hermetyczna LED ALWIR 3 C17-HLA3-150-700-4K to najmocniejszy z opisywanych tu wariantów serii ALWIR 3 marki Bemko — belka o długości 1465 mm, ta sama co w wariancie 46 W, ale z mocniejszym modułem LED. Zamiast gniazd G13 na wymienne świetlówki oprawa ma fabrycznie zintegrowane źródło LED, które domyślnie pracuje z mocą 70 W i daje strumień 11550 lm w barwie 4000 K — wariant 46 W tej samej długości daje 7800 lm. Klosz i dławnica kablowa w stopniu ochrony IP66 pozwalają montować oprawę zarówno wewnątrz budynku, jak i na zewnątrz — stosuje się ją między innymi w wysokich halach magazynowych i przemysłowych, gdzie odległość od oprawy do podłogi wymaga większego strumienia z jednego punktu.

Źródło światła

Zintegrowany LED z regulacją mocy na sterowniku

W tym wariancie serii ALWIR 3 pracuje moduł LED JFC150-70-366X w klasie energetycznej A, wlutowany na stałe w płytkę oprawy — źródło światła nie ma gniazda i nie wymienia się go osobno jak świetlówki T8 w oprawach na G13. Sterownik ma dwupozycyjny przełącznik DIP, którym dobiera się jeden z kilku poziomów prądu zasilania diod: fabrycznie ustawiona wartość domyślna daje moc 70 W i strumień 11550 lm, a przełącznik pozwala obniżyć ją do 60 W i 10203 lm — bez kupowania osobnej oprawy, jeśli w danym pomieszczeniu wystarczy nieco mniej światła.

• Producent zaleca nie ustawiać przełącznika powyżej wartości domyślnej — wyższy prąd zasilania skraca trwałość diod.
• Wymianę źródła światła i osprzętu sterującego po zakończeniu ich eksploatacji może wykonać wyłącznie producent, jego przedstawiciel serwisowy lub podobnie wykwalifikowana osoba.

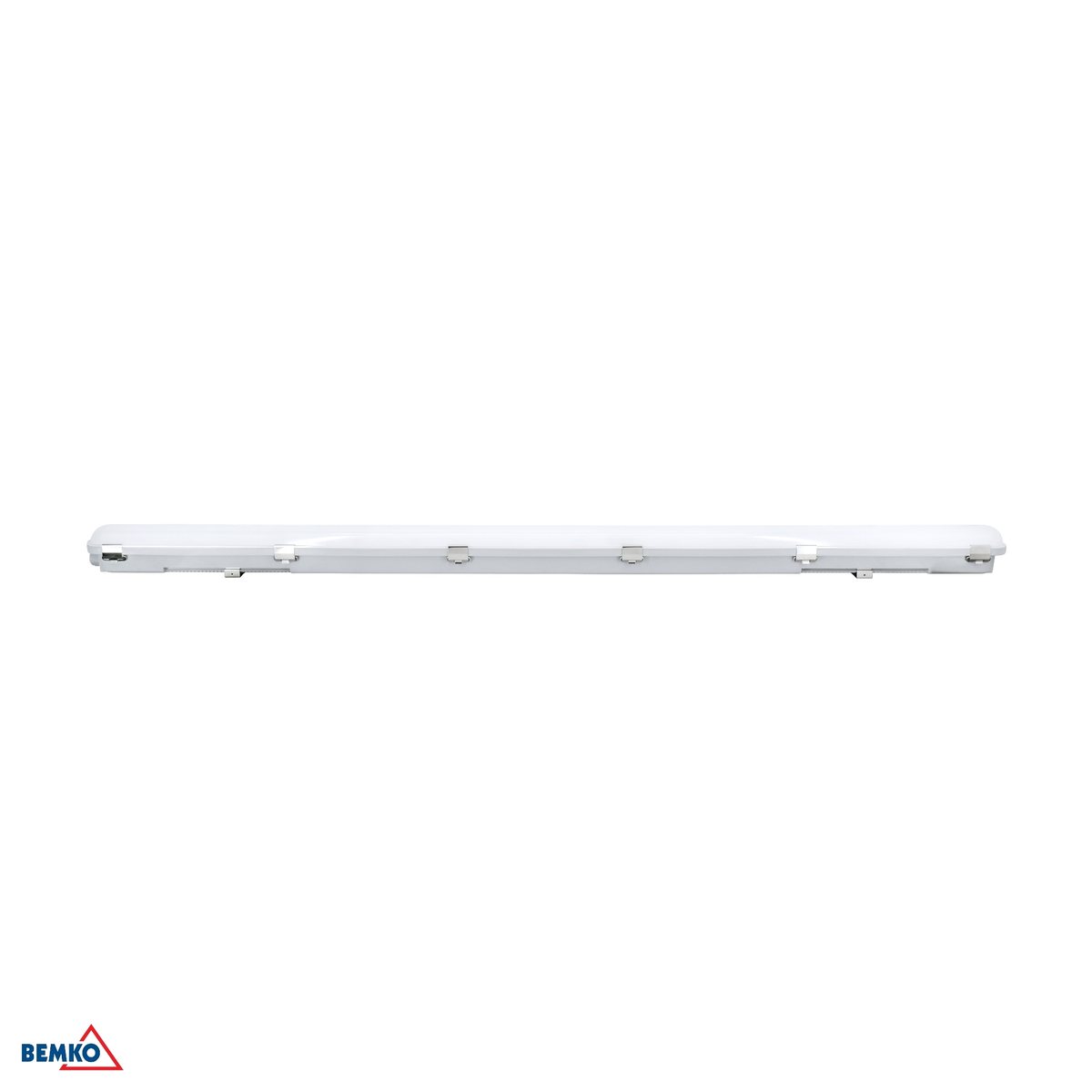

Jednolity klosz na całej długości 1465 mm — bez przetłoczeń pod wymienne świetlówki.

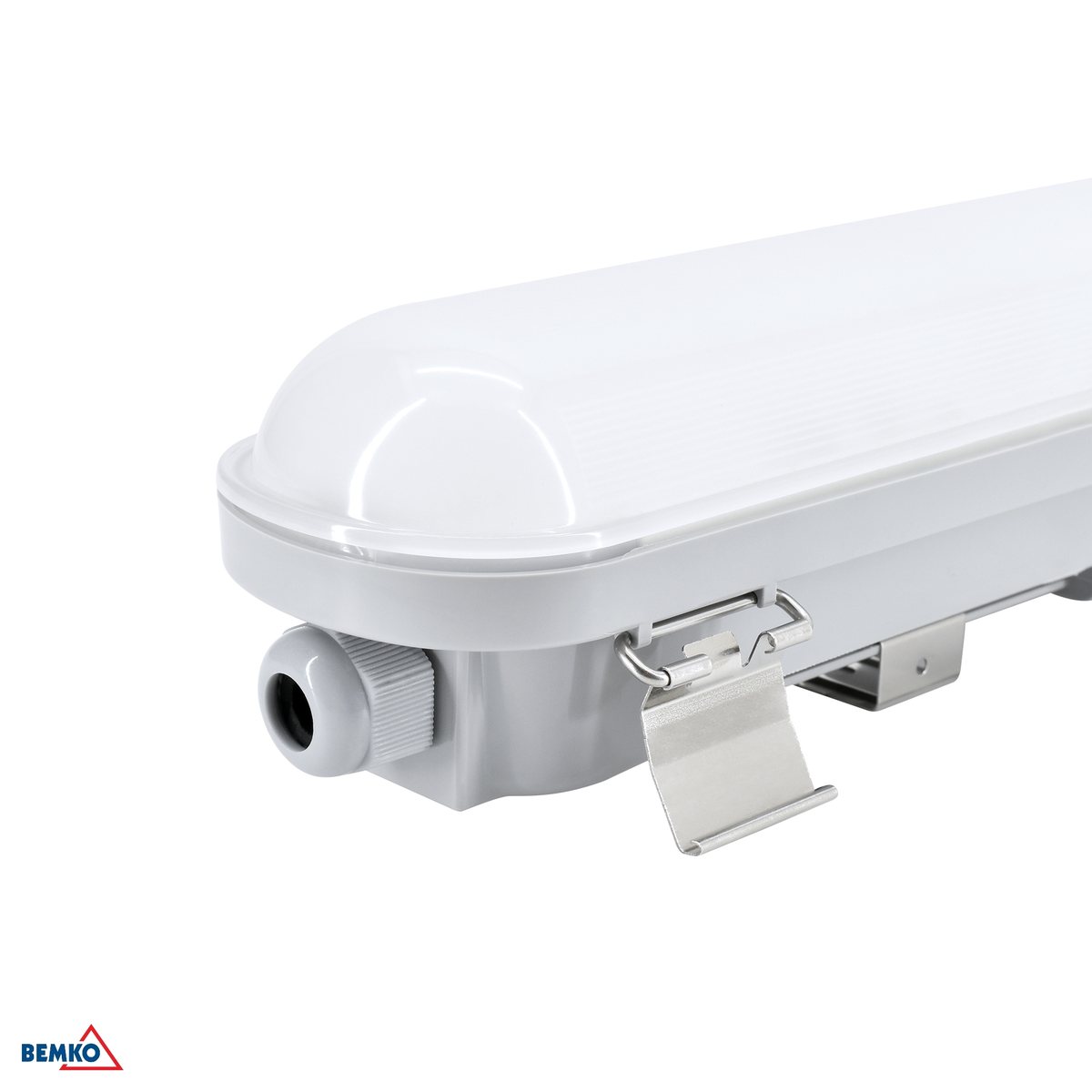

Dławnica kablowa i zaczepy sprężynowe klosza — miejsca, które w klasie IP66 muszą być szczelne.

Warunki pracy

Gdzie można zamontować tę oprawę

Stopień ochrony IP66 oznacza pełną pyłoszczelność i odporność na silne strugi wody kierowane z dowolnej strony — wyższy poziom szczelności niż IP65, który dopuszcza słabsze strugi. Zgodnie z piktogramem producenta oprawę można montować zarówno wewnątrz budynku, jak i na zewnątrz. Instrukcja zastrzega jednak, że produkt nie jest przystosowany do pracy w skrajnie niekorzystnych warunkach — przy stałym zalewaniu wodą, w strefach zagrożenia wybuchem, przy silnych wibracjach lub oparach chemicznych; sama klasa IP66 nie jest w takich miejscach wystarczającym zabezpieczeniem.

• Zasilanie 230 V, 50 Hz — standardowe napięcie sieciowe, bez dodatkowego zasilacza.
• Klasa ochronności I oznacza, że ochronę przed porażeniem zapewnia połączenie dostępnych metalowych części obudowy z przewodem ochronnym PE instalacji — zasilanie musi mieć podłączony ten przewód, a montaż powinien wykonać uprawniony elektryk.
• Współczynnik mocy przekracza 0,95 — wartość istotna przy doborze zabezpieczenia obwodu, na którym pracuje kilka opraw naraz.
• Temperatura pracy od −20 °C do +40 °C — oprawa może pracować w nieogrzewanych halach i na zewnątrz zimą, ale nie w miejscach cieplejszych niż 40 °C, na przykład bezpośrednio nad źródłem ciepła.
• Obudowa i klosz są wykonane z poliwęglanu (PC), kolor obudowy szary RAL 7046. Klosz jest mrożony (matowy) — rozprasza światło wychodzące z oprawy, co razem ze wskaźnikiem olśnienia UGR < 22 ogranicza oślepianie przy patrzeniu w stronę oprawy.

Montaż

Jak zamontować i podłączyć oprawę

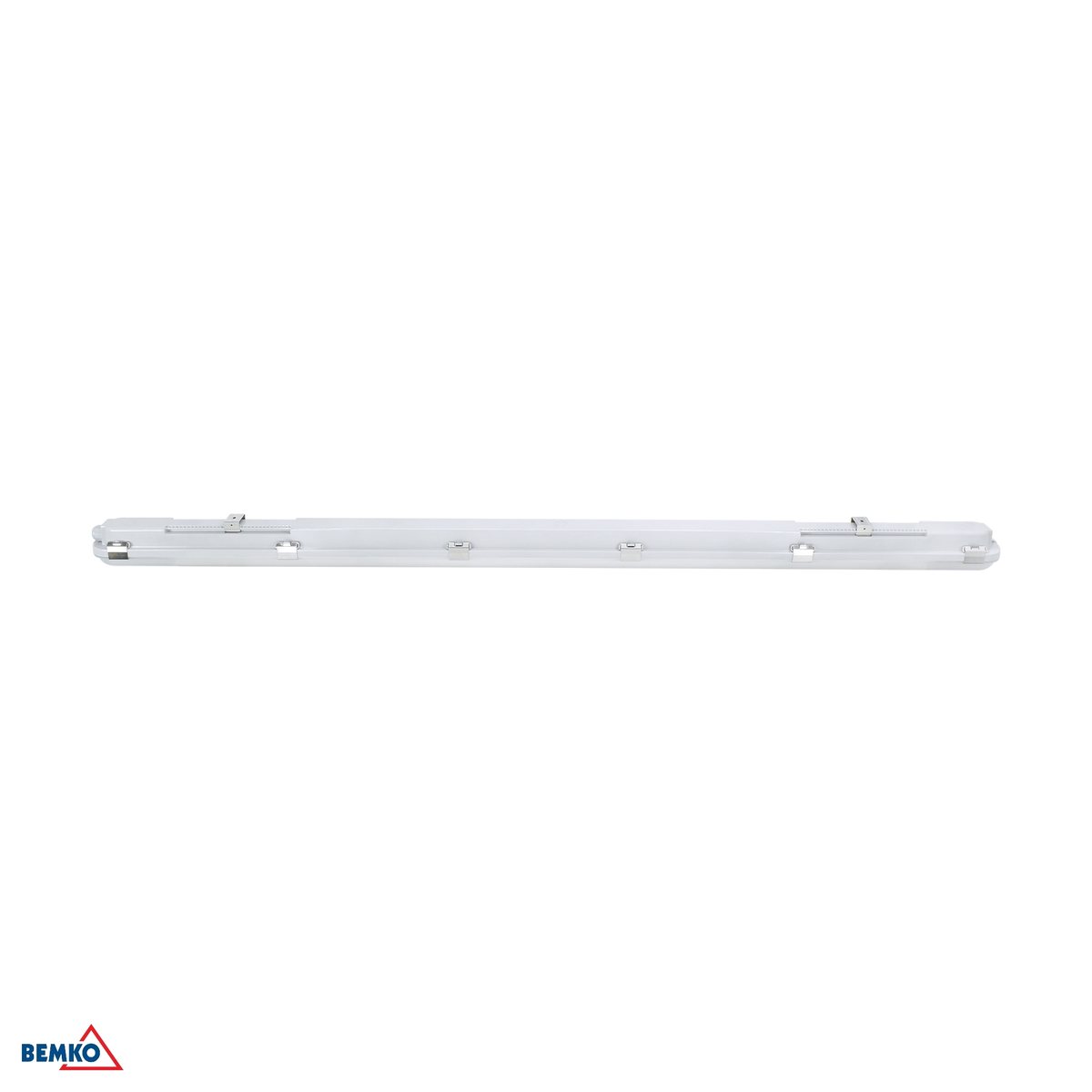

Perforowana szyna z przesuwnymi zaczepami — przy długości 1465 mm rozstaw punktów mocowania dobiera się w zakresie aż 800–1950 mm, tak samo jak w słabszym wariancie 46 W tej samej długości.

Rozstaw uchwytów

800–1950 mm

Metalowe zaczepy sprężynowe mocuje się do sufitu lub ściany w tym zakresie; konkretny rozstaw zależy od nośności podłoża i rozmieszczenia istniejących punktów mocowania.

Zasilanie

Przelotowe

Oprawa współpracuje ze złączami krzyżowymi i schodowymi — kilka opraw ustawionych w rzędzie łączy się w jeden ciąg zasilania.

Akcesoria

Czujnik i moduł awaryjny

Do gniazda w obudowie można domontować mikrofalowy czujnik ruchu i zmierzchu Bemko C17-HLA3-MD albo moduł zasilania awaryjnego — oba sprzedawane osobno.

Specyfikacja

Parametry techniczne

Marka

Bemko

Rodzaj produktu

Wyposażony (gotowa do montażu)

Moc

70 W

Regulacja mocy (DIP-switch)

70 W – 60 W

Strumień świetlny

11550 lm

Skuteczność świetlna

165 lm/W

Barwa światła

4000 K

Wskaźnik oddawania barw (CRI)

> 80

UGR

< 22

Kąt rozsyłu

120°

Wymiana źródła światła

Niewymienne (zintegrowane)

Napięcie znamionowe

230 V, 50 Hz

Współczynnik mocy (PF)

> 0,95

Zasilanie

Przelotowe

Stopień szczelności

IP66

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

−20 °C do +40 °C

Materiał

Obudowa i klosz: poliwęglan (PC)

Kolor

Szary (RAL 7046)

Długość

1465 mm

Szerokość

73 mm

Wysokość

75 mm

Montaż

Rozstaw uchwytów 800–1950 mm

Trwałość

L80B10: 70 000 h

Gwarancja

5 lat (do 12 h/dobę) / 3 lata (do 24 h/dobę)

Atest higieniczny PZH

TAK

Karton zbiorczy

8 szt.

Kod producenta

C17-HLA3-150-700-4K

EAN

5900280992376
