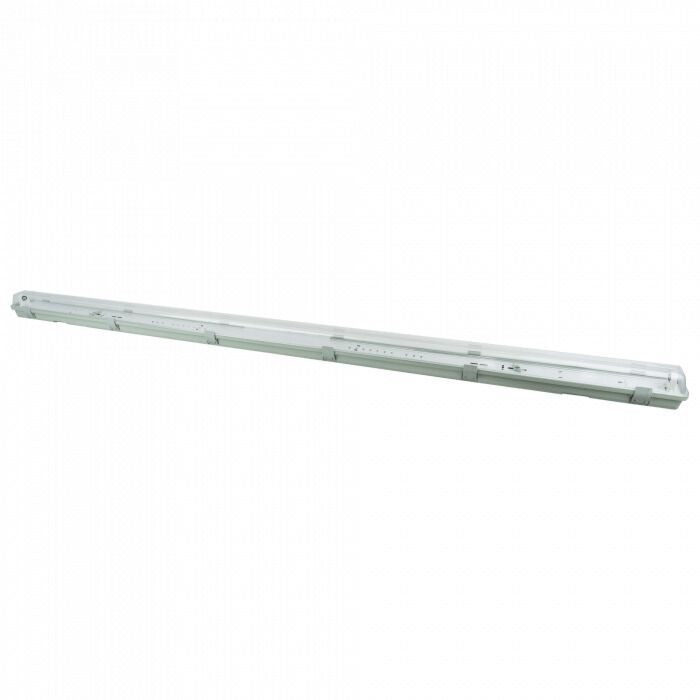

Obudowa Full Plate Eco Light EC61066 na jedną świetlówkę T8 150 cm
Obudowa bez świetlówki — jedno gniazdo G13, najdłuższy wariant linii jednotubowej Full Plate.
1 × G13 • 150 cm • IP65 • Klasa I
Kod producenta: EC61066 | EAN: 5906555610662
Oprawa hermetyczna Eco Light EC61066 to obudowa Full Plate na jedną świetlówkę T8 z gniazdem G13, przystosowana do świetlówki o długości 150 cm — najdłuższy wariant linii jednotubowej. Świetlówki nie ma w zestawie — dobiera się ją i kupuje osobno. Karta katalogowa oznacza konstrukcję polem RODZAJ jako Full Plate: jednolita, półprzezroczysta bryła montowana na osobnych uchwytach. Przy tej długości szerokość obudowy wynosi 80 mm — nieco więcej niż 70 mm w krótszych wariantach 60 i 120 cm tej samej linii jednotubowej. Stopień ochrony IP65 i klasa ochronności I pozostają takie same w całej linii Full Plate.
Świetlówka osobno
Obudowa ma jedno gniazdo G13, ale bez tuby — 1 × T8 150 cm kupuje się oddzielnie.
IP65
Wnętrze jest szczelnie zamknięte przed pyłem i wodą wpadającą pod ciśnieniem z każdej strony.
Konstrukcja Full Plate
Jednolita bryła montowana na osobnych uchwytach zamiast bezpośrednio zaczepami.
Zasilanie jednostronne
Kabel wchodzi jednym końcem obudowy do listwy zaciskowej wewnątrz.
Dobór źródła światła
Jedno gniazdo na 150 cm długości
Obudowa ma jedno gniazdo G13 — standardowy trzonek liniowych świetlówek T8. Karta katalogowa określa źródło światła jako 1 × T8 150 cm (brak w zestawie): świetlówka o innej długości fizycznie nie osadzi się w tym gnieździe. Po zakończeniu żywotności wymienia się tylko świetlówkę, nie całą obudowę.
- Karta katalogowa nie podaje mocy ani strumienia świetlnego tej obudowy — te parametry ma dopiero wybrana świetlówka, nie sam korpus.
- Zasilanie jest jednostronne: kabel z instalacji wchodzi jednym końcem obudowy przez dławik kablowy do listwy zaciskowej wewnątrz.
Potrzebujesz krótszej obudowy w tej samej konstrukcji? Wersja na świetlówkę 120 cm w tej samej linii Full Plate jednotubowej to Eco Light EC61065.

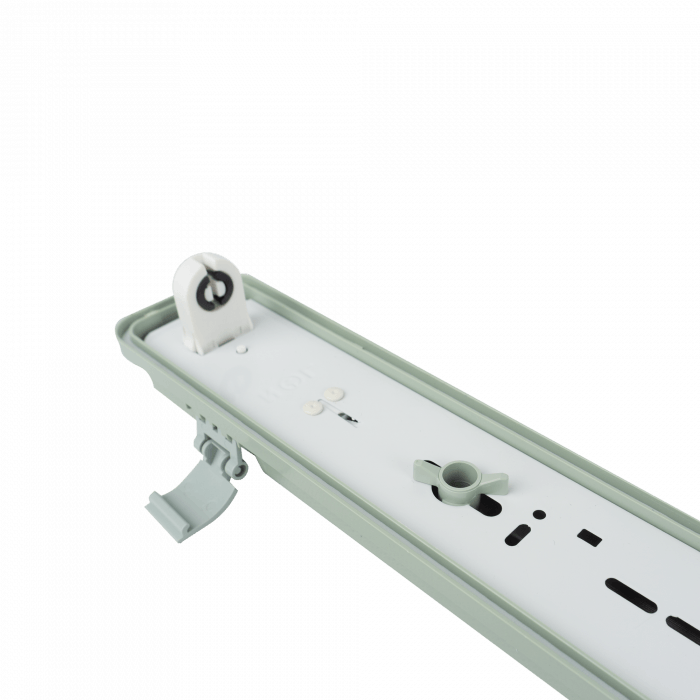

Jedno puste gniazdo G13 na białej płycie montażowej wewnątrz obudowy — świetlówkę wkłada się po zakupie osobno.
Konstrukcja
Co oznacza oznaczenie Full Plate na karcie katalogowej
Karta katalogowa EC61066 ma w polu RODZAJ wpisane Full Plate — na zdjęciach produktowych tej linii widać jednolitą, półprzezroczystą bryłę, w odróżnieniu od standardowej obudowy tej rodziny, złożonej z nieprzezroczystego korpusu i osobnego klosza mocowanego zatrzaskami. Wysokość obudowy to 76 mm — tyle samo, co w pozostałych wariantach linii Full Plate, jedno- i dwutubowych.
- Instrukcja montażu pokazuje montaż na uchwytach: najpierw przykręca się je do sufitu lub ściany wzdłuż długości oprawy, dopiero potem zatrzaskuje się na nich złożoną obudowę z założoną świetlówką.
- Szerokość obudowy tego wariantu (80 mm) jest jedynym wymiarem poprzecznym w całej linii jednotubowej, który różni się między długościami — pozostałe dwa (60 i 120 cm) mają 70 mm.

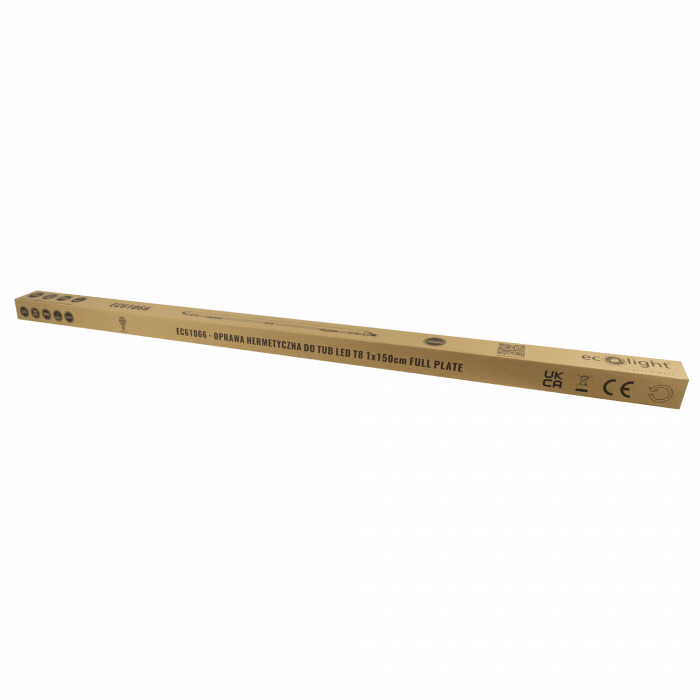

Opakowanie jednostkowe z nadrukowanymi parametrami — kod EC61066 i ikony zgodne z kartą katalogową.
Warunki pracy
Gdzie można zamontować tę obudowę
Stopień ochrony IP65 oznacza pełną pyłoszczelność i odporność na strugi wody z dowolnego kierunku — obejmuje bryzgi i spryskiwanie, nie zalanie ani zanurzenie. Karta katalogowa dopuszcza montaż zarówno na zewnątrz, jak i wewnątrz budynku, w tym w pomieszczeniach wilgotnych i zapylonych. Dostępna instrukcja montażu tej linii Full Plate nie zawiera piktogramu ani zapisu zawężającego montaż zewnętrzny do miejsc osłoniętych, w odróżnieniu od instrukcji obudowy standardowej tej rodziny — przed montażem w pełni odkrytej przestrzeni warto to mimo to skonsultować z instalatorem.
- Obudowa jest przystosowana do napięcia 220–240 V, 50 Hz — zwykłej sieci jednofazowej, bez transformatora ani osobnego zasilacza.
- Klasa ochronności I oznacza, że ochrona przed porażeniem opiera się na uziemieniu — instalacja zasilająca musi mieć podłączony przewód ochronny PE, a jego podłączenie do oprawy powinien wykonać uprawniony elektryk.
Obsługa
Co decyduje o załączeniu światła
Wyłącznik na obudowie
Brak
Włączanie i wyłączanie zapewnia wyłącznik zamontowany w instalacji zasilającej.
Czujnik ruchu
Brak
Po podłączeniu do zasilania świetlówka będzie świecić bez przerwy, dopóki obwód pozostaje włączony.
Ściemnianie
Niedostępne
W tym obwodzie nie stosuje się ściemniacza — świetlówka pracuje tylko na pełnej jasności.
Budowa
Z czego jest zrobiona i jakie ma wymiary
Klosz obudowy jest przezroczysty, kolor korpusu — szary. Materiał klosza i korpusu nie ma tu własnego, potwierdzonego źródła. Obudowa ma wymiary 1560 × 80 × 76 mm (długość × szerokość × wysokość) — w przestrzeni ograniczonej wysokością (np. między sufitem a górną krawędzią regału) właśnie wysokość 76 mm decyduje, czy obudowa się zmieści. Gwarancja producenta wynosi 2 lata.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Konstrukcja obudowy
- Full Plate
- Źródło światła
- 1 × T8 150 cm (brak w zestawie)
- Gniazdo źródła światła
- G13
- Napięcie zasilania
- 220–240 V, 50 Hz
- Zasilanie
- Jednostronne
- Stopień szczelności
- IP65
- Klasa ochronności
- I
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Wymiary (dł. × szer. × wys.)
- 1560 × 80 × 76 mm
- Kolor
- Szary
- Klosz
- Przezroczysty
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Możliwość ściemniania
- Nie
- Gwarancja
- 2 lata
- Karton zbiorczy
- 12 szt.
- Kod producenta
- EC61066
- EAN
- 5906555610662
