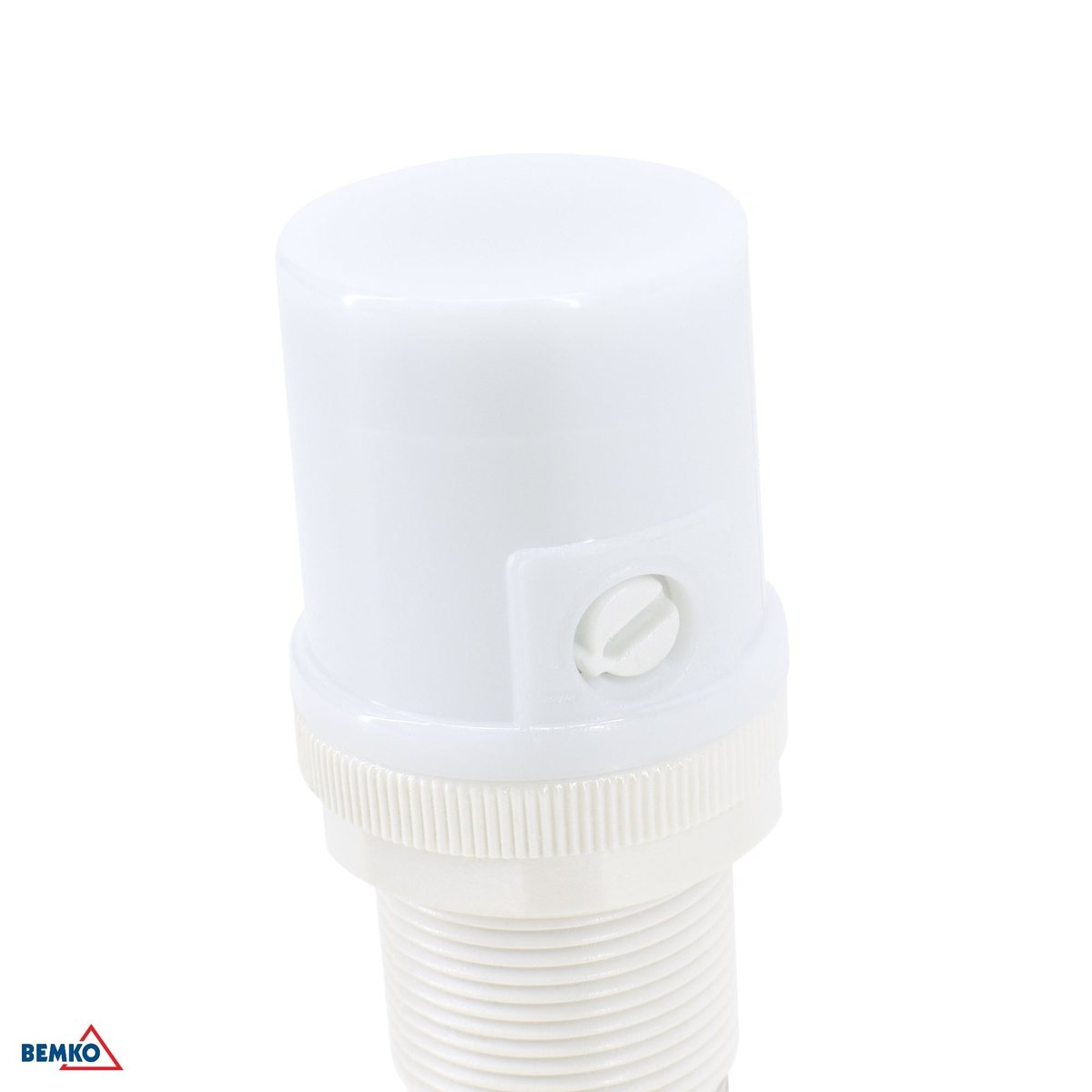

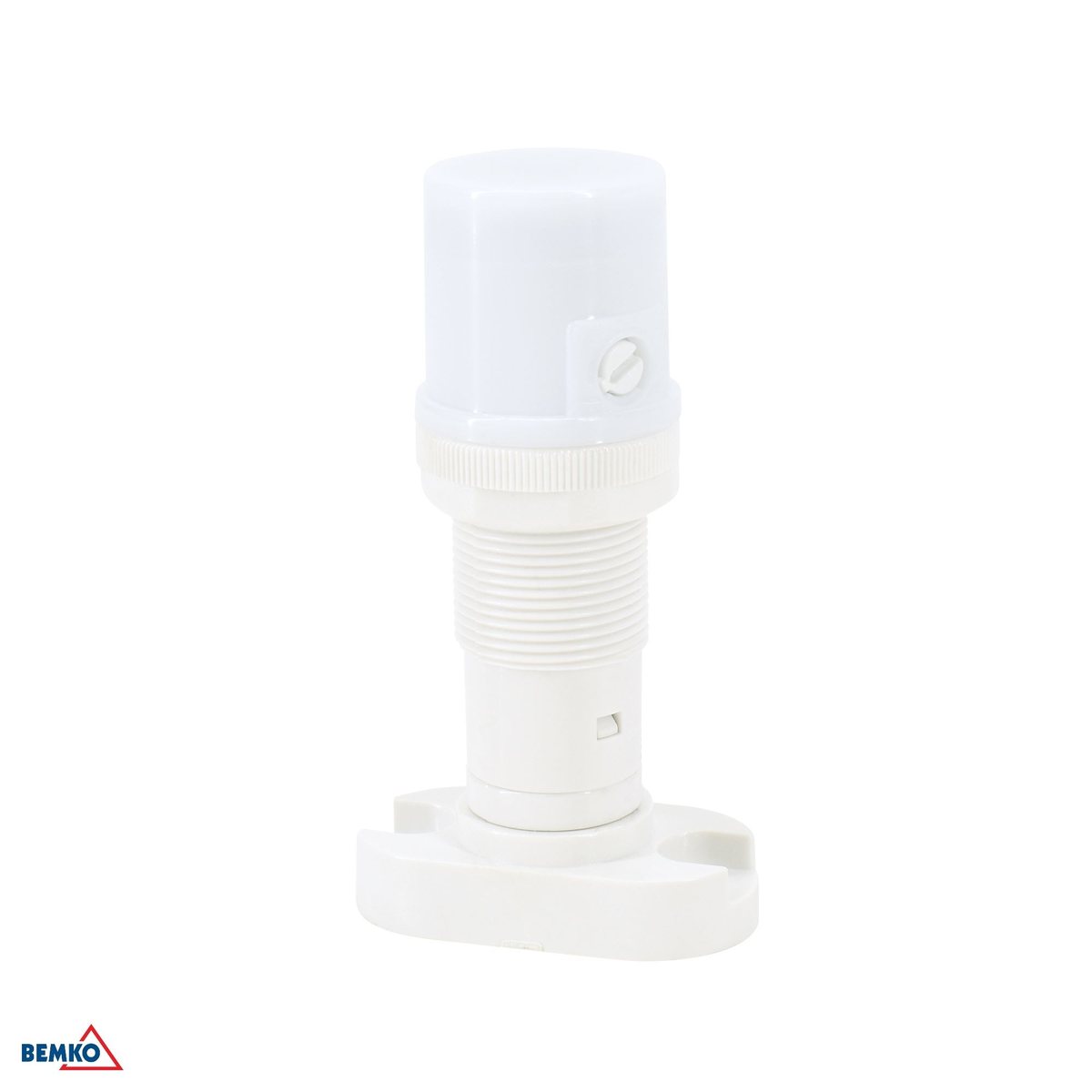

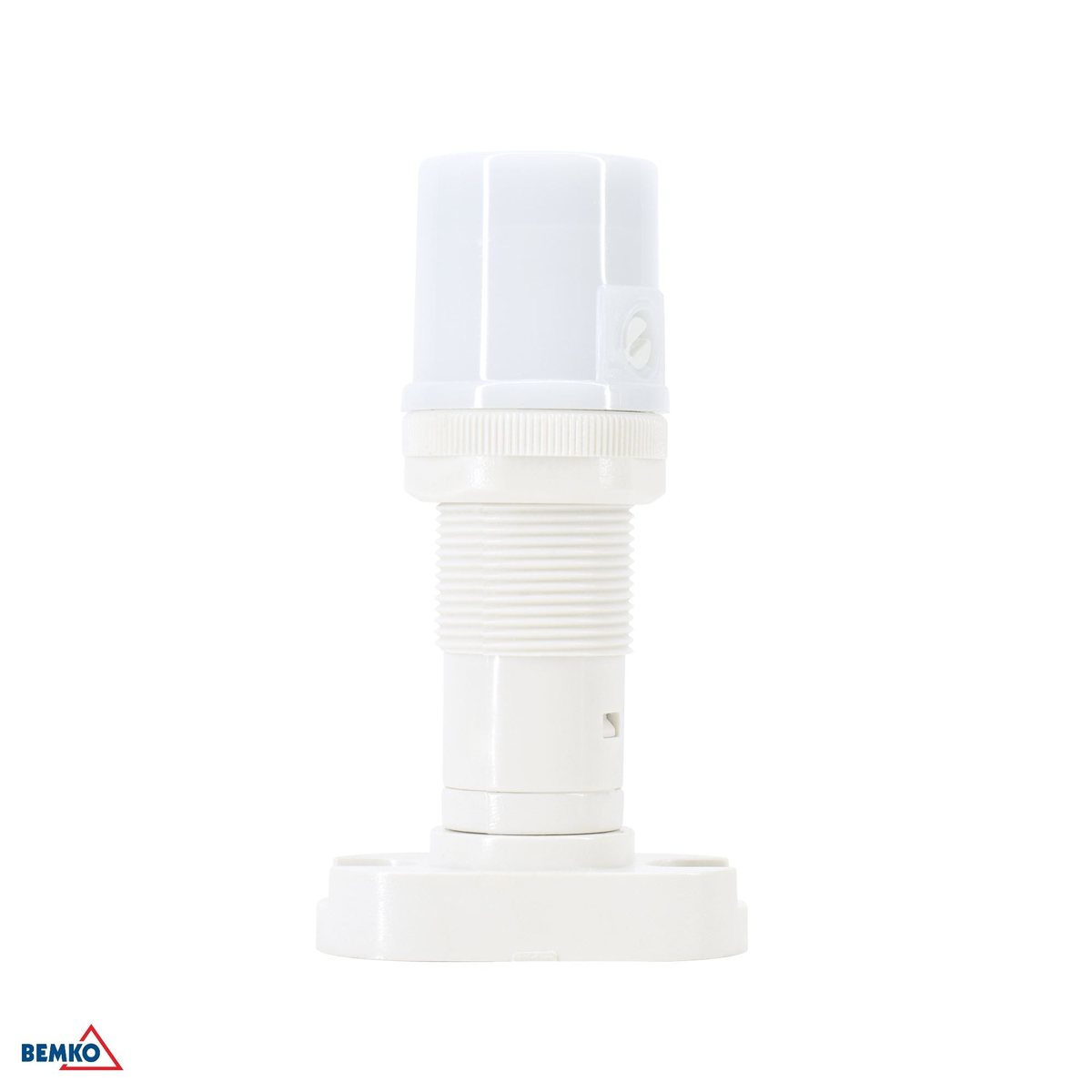

Czujnik zmierzchu 1-10V Bemko B55-ST-CZ10

Bemko ST-CZ

ST-CZ10

Czujnik zmierzchowy ze sterowaniem ściemnianiem 1–10 V.

Zmierzchowy • 360° • 3–2000 lux • wyjście 1–10 V DC • ściemnianie 1–100%

Kod producenta: B55-ST-CZ10  |  EAN: 5900280915368

Czujnik zmierzchowy Bemko ST-CZ10 różni się od wszystkiego innego w tej kategorii jedną rzeczą: nie załącza obwodu. Nie ma przekaźnika i nie wykrywa ruchu. Zamiast tego mierzy natężenie światła w otoczeniu i wysyła sygnał 1–10 V DC do zasilacza LED z funkcją ściemniania. Zasilacz zmienia moc oprawy proporcjonalnie: im jaśniej za oknem, tym słabiej świeci instalacja. Zakres regulacji obejmuje pełne 1–100% mocy, a próg zadziałania ustawia się w przedziale 3–2000 lux. Warunek jest jeden i twardy: oprawa musi mieć zasilacz z wejściem 1–10 V. Bez niego czujnik nie ma czym sterować.

Jak to działa

Sterowanie 1–10 V zamiast załączania obwodu

Wyjście sterujące, nie przekaźnik

Czujnik nie przerywa obwodu zasilania. Wysyła sygnał 1–10 V DC do zasilacza LED z funkcją ściemniania, a to zasilacz zmienia moc oprawy. Bez takiego zasilacza czujnik nie ma czym sterować.

Jasność proporcjonalna do światła dziennego

Im więcej światła wpada oknem, tym słabiej świeci oprawa. W pochmurny dzień instalacja dokłada tyle, ile brakuje, zamiast świecić pełną mocą albo nie świecić wcale.

Zakres regulacji od 1% do 100%

Pełny zakres ściemniania. Dolna granica 1% oznacza, że oprawa może zostać ledwie tlącym się źródłem, a nie zgasnąć całkowicie.

Montaż natynkowy albo w otworze Ø18 mm

Niewielka obudowa 38 × 24 × 65 mm daje się przykręcić do powierzchni albo osadzić w otworze o średnicy 18 mm — na przykład w suficie przy oknie.

Czym to nie jest

To nie jest czujnik ruchu

ST-CZ10 trafia do tej samej kategorii sklepowej co czujniki ruchu, ale rozwiązuje zupełnie inny problem. Warto to rozstrzygnąć przed zakupem.

Montaż

Co sprawdzić przed montażem

• Obudowa 38 × 24 × 65 mm. Montaż natynkowy albo w otworze o średnicy 18 mm.
• Wyjście sterujące 1–10 V DC — czujnik nie przerywa obwodu zasilania oprawy.
• Oprawa musi mieć zasilacz LED z wejściem ściemniania 1–10 V. Bez niego czujnik nie zadziała.
• Próg zadziałania regulowany w zakresie 3–2000 lux; zakres detekcji 360°.
• Klasa ochronności II, stopień szczelności IP20 — montaż wyłącznie wewnątrz.
• Skieruj czujnik tak, aby mierzył światło dzienne, a nie światło sterowanej przez siebie oprawy — inaczej układ zacznie oscylować.
• Zakres detekcji 360°, próg zadziałania 3–2000 lux.
• Klasa ochronności II, stopień szczelności IP20. Temperatura pracy od −20 °C do +40 °C.

Zastosowania

Gdzie sprawdzi się czujnik zmierzchowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa, instrukcja montażu ze schematem podłączenia oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

zmierzchowy

Napięcie zasilania

1–10 V DC

Próg zadziałania

3 ÷ 2000 lux

Sposób montażu

natynkowy lub podtynkowy (otwór ø 18 mm)

Stopień szczelności

IP20

Klasa ochronności

II

Temperatura pracy

-20 °C ÷ +40 °C

Długość

38 mm

Szerokość

24 mm

Wysokość

65 mm

Napięcie wyj.

1–10 V DC

Zakres detekcji

360°

Zakres regulacji ściemniacza

1% - 100%

Zasada działania

sygnał przekazywany do zasilacza LED z funkcją ściemniania — oprawa świeci 100% mocy albo proporcjonalnie do oświetlenia zewnętrznego

Sprawdź w karcie oprawy, czy jej zasilacz ma wejście 1–10 V. To jedyny warunek, od którego zależy, czy ten czujnik w ogóle będzie miał czym sterować.
