Opis

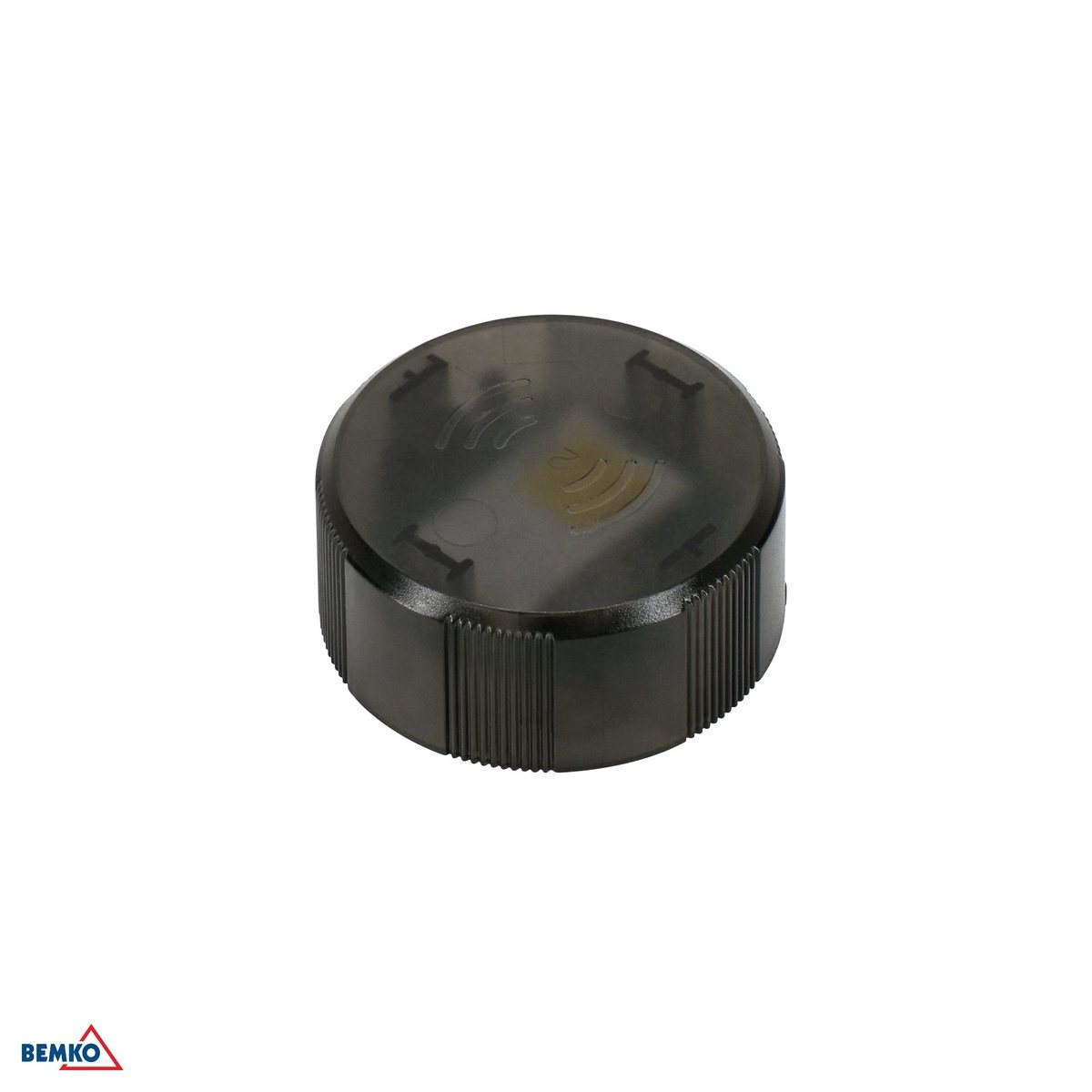

MS-HBP3
Mikrofalowy czujnik ruchu i zmierzchu do opraw high-bay HBP3.
Mikrofala 5,8 GHz • 360° sufit / 150° ściana • 12 m • nastawy pilotem RF
Kod producenta: C851-MS-HBP3 | EAN: 5900280975690
Czujnik MS-HBP3 to mikrofalowy detektor ruchu i zmierzchu przeznaczony do przemysłowych opraw high-bay Bemko HBP3. Montaż polega na odkręceniu korka ochronnego z gniazda czujnika i wkręceniu modułu — bez otwierania oprawy. Fala 5,8 GHz daje zasięg do 12 metrów i pole 360° przy montażu sufitowym albo 150° przy ściennym. Nastawy domyślne producenta to: zasięg 100%, czas pracy 30 s, okres czuwania 10 s, poziom przyciemnienia w czuwaniu 30% i czułość zmierzchowa 300 lx. Wszystkie te wartości zmienia się pilotem radiowym, bez schodzenia z drabiny — co przy oprawach wiszących kilkanaście metrów nad posadzką jest realną oszczędnością czasu. Moc nadawania nie przekracza 1 mW.
Fala 5,8 GHz, zasięg 12 m
Detekcja niezależna od temperatury, obejmująca 360° przy montażu sufitowym i 150° przy ściennym.
Wkręcany w gniazdo HBP3
Odkręcasz korek ochronny, wkręcasz czujnik. Bez otwierania oprawy i bez ingerencji w okablowanie.
Nastawy pilotem RF
Zasięg, czas, czuwanie i próg zmierzchowy zmieniasz zdalnie — bez dostępu do oprawy.
Tryb czuwania 30%
Po czasie pracy oprawa przygasa do 30% mocy zamiast gasnąć. Domyślny okres czuwania to 10 s.
Jak to działa
Moduł czujnika dedykowany do oprawy
Pasuje do jednej rodziny opraw
Moduł nie jest uniwersalnym czujnikiem. Wpina się w gniazdo przygotowane przez producenta w konkretnej serii opraw i tylko tam zadziała. Przed zamówieniem sprawdź oznaczenie swojej oprawy.
Parametry elektryczne bierze z oprawy
Zasilanie, klasa ochronności i stopień szczelności to parametry oprawy, nie modułu. Karta czujnika ich nie podaje, bo po zabudowie obowiązują dane oprawy.
Nastawy przełącznikami DIP
Zasięg, czas świecenia i próg zmierzchowy wybiera się z listy konkretnych wartości. Ustawienie jest powtarzalne i czytelne wzrokowo — istotne, gdy w obiekcie wisi kilkadziesiąt takich samych opraw.
Montaż bez ingerencji w okablowanie
Moduł wpina się albo wkręca w gotowe gniazdo. Nie trzeba rozcinać przewodów ani otwierać części zasilającej oprawy.
Zanim zamówisz
Zanim zamówisz ten czujnik
MS-HBP3 jest akcesorium do konkretnej serii opraw przemysłowych. Sprawdź oznaczenie swojej oprawy — czujnik wkręca się w gniazdo, które musi w niej być.
Do opraw high-bay HBP3-xxxA
Zasięg 12 m i sterowanie radiowe. Wybór do hal, magazynów i obiektów, w których oprawy wiszą wysoko, a ręczna zmiana nastaw wymagałaby podnośnika.
Pilot RF do zmiany nastaw
Czujnik pracuje na ustawieniach domyślnych od razu po zamontowaniu, ale do ich zmiany potrzebny jest pilot radiowy — to osobna pozycja w ofercie. Zobacz pilot RF-HBP3.
Montaż
Co sprawdzić przed montażem
- Czujnik wkręcany w gniazdo oprawy Bemko HBP3-xxxA. Sprawdź oznaczenie oprawy przed zamówieniem.
- Odkręć korek ochronny z gniazda, zdejmij zaślepkę i wkręć czujnik — bez otwierania oprawy.
- Zasięg detekcji do 12 m; pole 360° przy montażu sufitowym, 150° przy ściennym.
- Nastawy domyślne: zasięg 100%, czas pracy 30 s, czuwanie 10 s, przyciemnienie 30%, próg 300 lx.
- Zmiana nastaw wymaga pilota RF-HBP3 — to osobna pozycja, nie ma go w zestawie.
- Moc nadawania poniżej 1 mW.
- Moduł jest akcesorium do konkretnej serii opraw — sprawdź oznaczenie oprawy przed zamówieniem.
- Parametry zasilania, klasa ochronności i stopień szczelności wynikają z oprawy, w której moduł pracuje.
Zastosowania
Gdzie stosuje się moduły czujnika
Modernizacja istniejącej instalacji
Oprawy zostają, dochodzi automatyka — bez wymiany i bez nowego okablowania.
Hale i magazyny
Oświetlenie sterowane ruchem tam, gdzie oprawy pracują po kilkanaście godzin dziennie.
Garaże i pomieszczenia techniczne
Miejsca odwiedzane rzadko, gdzie stałe świecenie jest czystą stratą.
Obiekty rozliczane z energii
Automatyka doliczana do opraw już zamontowanych, bez kosztu wymiany.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa oprawy, instrukcja montażu czujnika z tabelą nastaw oraz deklaracja zgodności UE.
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy czujnik ruchu i zmierzchu
- Częstotliwość pracy
- 5,8 GHz
- Moc
- <1mW(Max)
- Kąt detekcji
- 150° (montaż ścienny) / 360° (montaż sufitowy)
- Zasięg detekcji
- max 12 m
- Czas załączenia
- 30 s (ustawienie domyślne)
- Próg zadziałania
- 300 lx (ustawienie domyślne)
- Sposób montażu
- wkręcany w gniazdo czujnika oprawy HBP3
- Kąt rozsyłu
- Montaż ścienny - 150°; montaż na suficie - 360°
- Przeznaczenie
- oprawy high-bay Bemko HBP3-xxxA
- Moc nadawania
- <1 mW (max)
- Czas czuwania
- 10 s (ustawienie domyślne)
- Poziom mocy w trybie czuwania
- 30% (ustawienie domyślne)
Po zamontowaniu czujnik działa na ustawieniach fabrycznych. Jeśli chcesz je zmienić, zamów pilot RF-HBP3 — bez niego nastaw nie da się przestawić.
