Opis
SES15WH
Ścienny czujnik ruchu PIR 180° w obudowie IP65 — na zewnątrz.
PIR • 180° × 120° • 12 m • 300 W LED • IP65 • montaż 1,8–2,5 m
Kod producenta: B50-SES15WH | EAN: 5900280908667

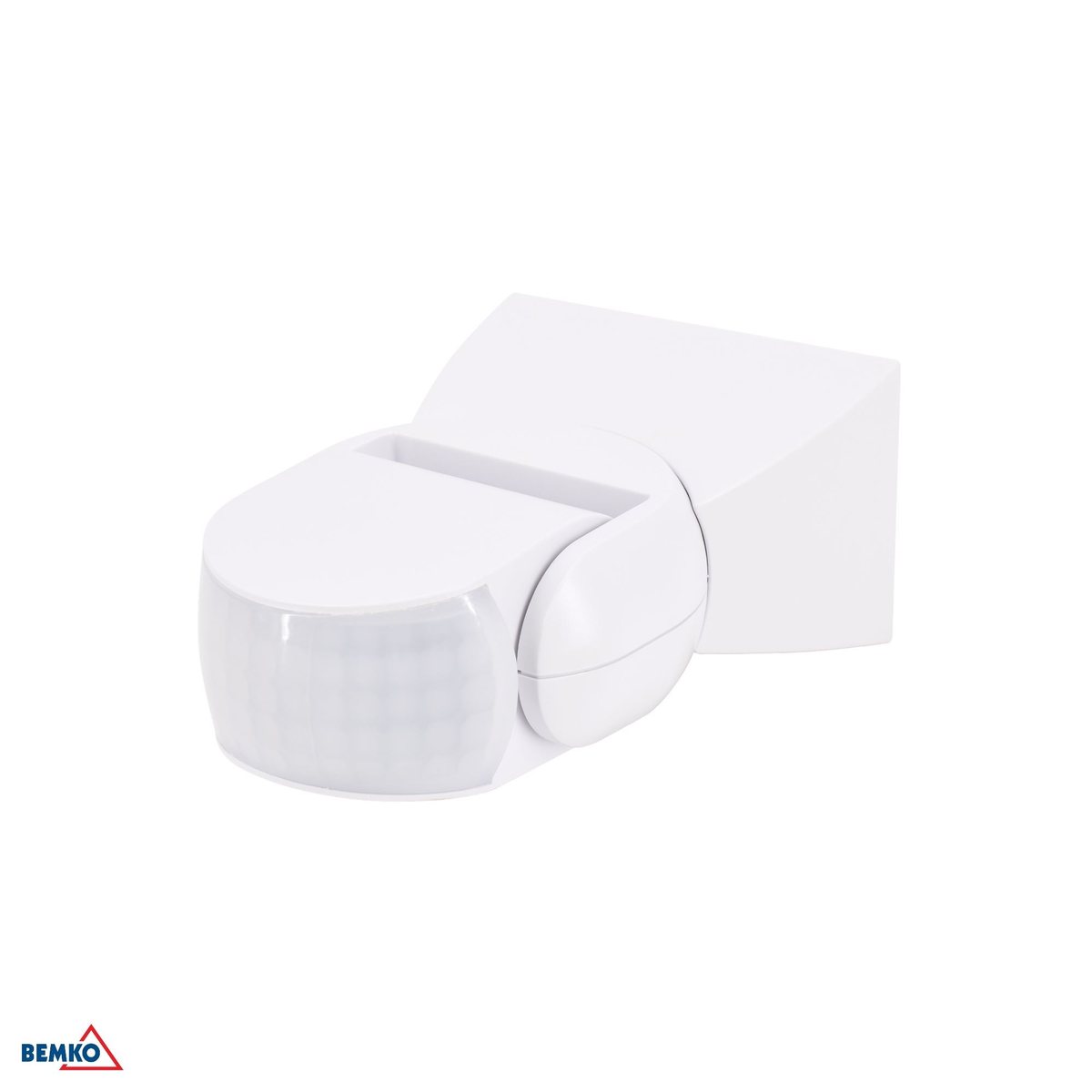

Czujnik ruchu Bemko SES15WH jest jedynym ściennym PIR-em Bemko w stopniu szczelności IP65 — pyłoszczelnym i odpornym na strugi wody. To znaczy, że może wisieć na elewacji bez zadaszenia, na ścianie garażu albo przy furtce, gdzie deszcz pada wprost na obudowę. Pole detekcji ma 180° × 120° i zasięg do 12 m przy temperaturze poniżej 24 °C, a producent podaje konkretną wysokość montażu: 1,8–2,5 m. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W. Czas świecenia reguluje się płynnie do 15 minut — dłużej niż w SES09, co przy oświetleniu podjazdu ma znaczenie.
IP65 — deszcz i pył
Jedyny ścienny PIR Bemko do pełnej ekspozycji zewnętrznej, bez zadaszenia.
180° × 120°, 12 m
Szerokie pole w pionie i zasięg do 12 m przy temperaturze otoczenia poniżej 24 °C.
Montaż 1,8–2,5 m
Producent podaje konkretny zakres wysokości — poniżej i powyżej pole detekcji przestaje się zgadzać.
Do 15 minut
Płynna regulacja czasu świecenia od 10 s ±3 s do 15 min ±2 min.
Jak to działa
Ścienny czujnik PIR Bemko w praktyce
Pole 180° zamiast pełnego koła
Czujnik montowany na ścianie obserwuje półokrąg przed sobą. To nie jest ograniczenie, tylko dopasowanie: przy montażu na murze druga połowa pola i tak trafiałaby w ścianę.

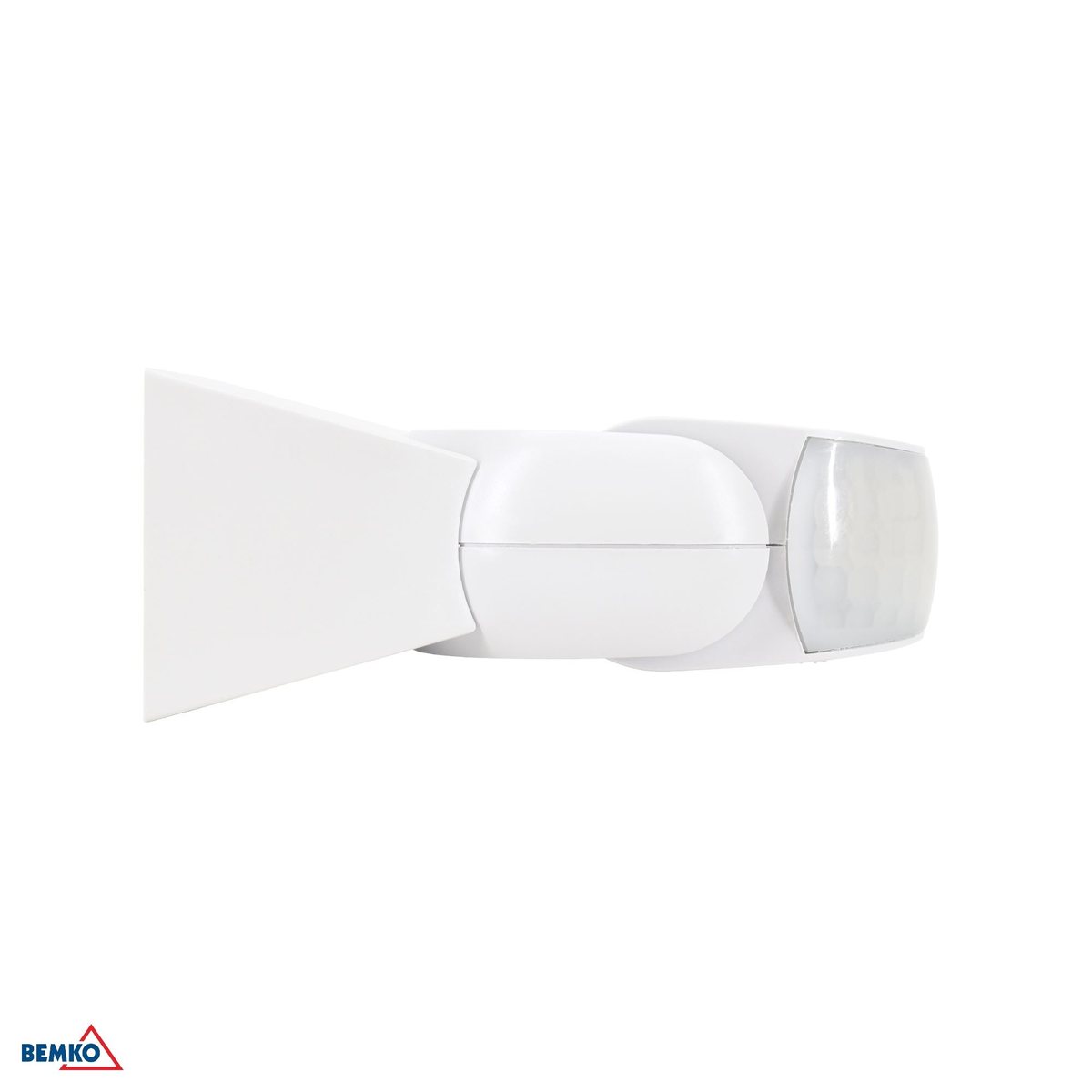

Uchylny przegub ustawia kierunek
Głowicę czujnika pochyla się i obraca po zamontowaniu, celując w obszar, który ma być obserwowany. Producent zaleca skierowanie elementów regulacyjnych do podłoża.
Czułość na ruch poprzeczny
Detektor PIR najlepiej widzi ruch w poprzek pola widzenia, gorzej prosto na siebie. Przy wejściu warto ustawić czujnik bokiem do kierunku nadchodzenia, nie na wprost.
Nie kieruj go na ulicę
Instrukcja Bemko ostrzega wprost: czujnik skierowany na ruchliwą drogę będzie wyzwalany przez przejeżdżające pojazdy. Kąt ustawienia to element montażu, nie detal.
Dobór wariantu
Który wariant 180° wybrać
Cztery konstrukcje ścienne 180° różnią się obciążalnością, liczbą pokręteł regulacyjnych i odpornością obudowy. To trzy pytania, które trzeba rozstrzygnąć.
IP65, na zewnątrz bez zadaszenia
Wybór wszędzie tam, gdzie czujnik jest wystawiony na deszcz: elewacja, furtka, ściana garażu, podjazd. Pobór własny w czuwaniu poniżej 0,5 W.
Obudowa czarna
Ta sama konstrukcja IP65 w drugim kolorze — czarna wersja mniej rzuca się w oczy na ciemnej elewacji i pod okapem. Zobacz SES15BL.
Montaż
Co sprawdzić przed montażem

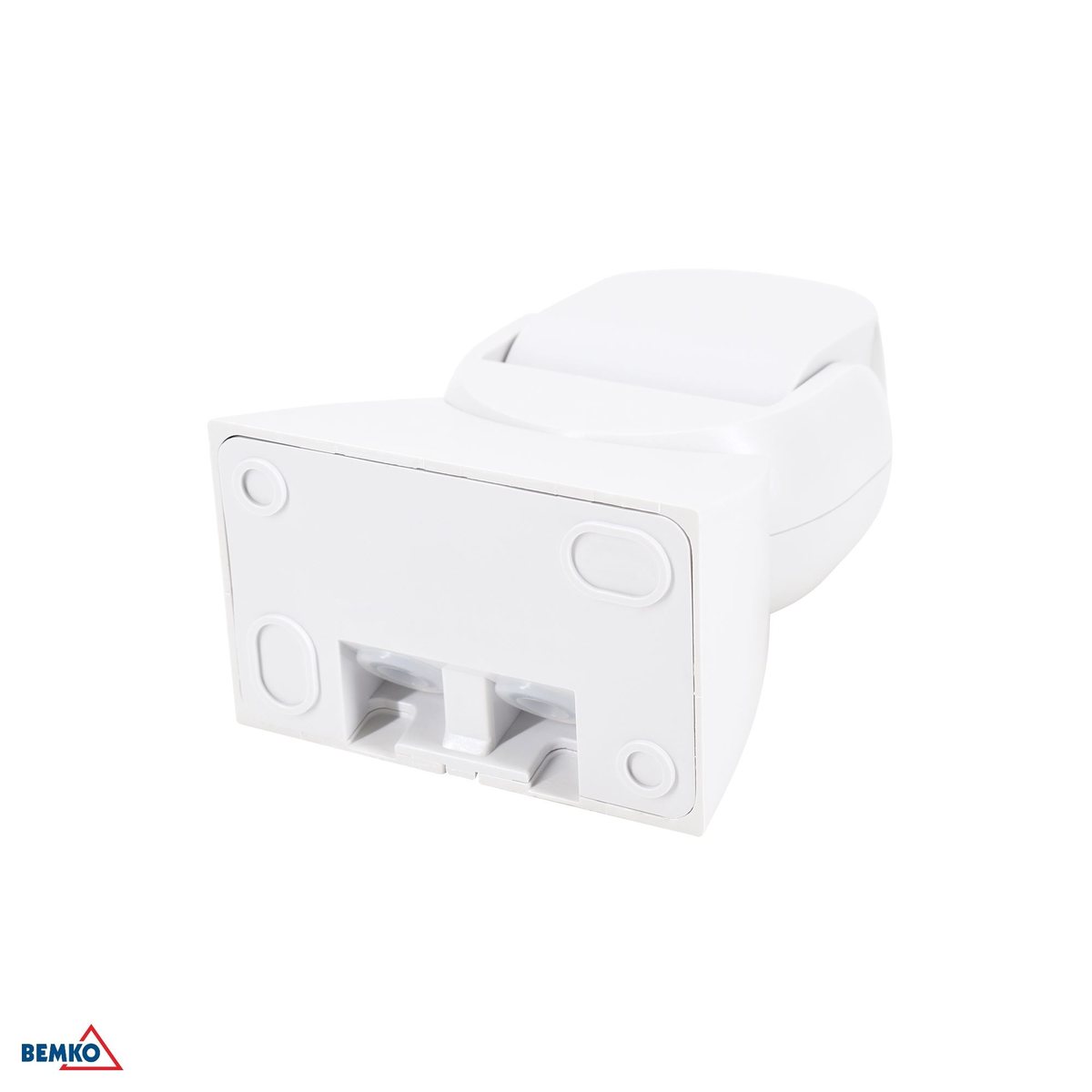

- Obudowa natynkowa 52 × 81 × 120 mm z uchylnym przegubem. Zasilanie 230 V~ 50 Hz.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
- Stopień szczelności IP65: pyłoszczelność i odporność na strugi wody — montaż zewnętrzny bez zadaszenia.
- Zalecana wysokość montażu 1,8–2,5 m. To wąski zakres i warto go dotrzymać.
- Wysoka czułość na ruch poprzeczny, niska na ruch wzdłużny — ustaw czujnik bokiem do kierunku nadchodzenia.
- Pobór mocy w czuwaniu poniżej 0,5 W. Zakres temperatury pracy od −20 °C do +40 °C.
- Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
- Próg zmierzchowy regulowany w zakresie 3–2000 lux.
- Nie kieruj czujnika na ruchliwą ulicę ani na powierzchnie odbijające — przejeżdżające pojazdy i odbicia wywołują fałszywe załączenia.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik ścienny
Wejścia i drzwi zewnętrzne
Światło zapala się, zanim człowiek dojdzie do zamka.
Podjazdy i ciągi pieszo-jezdne
Pole 180° obejmuje szerokość podjazdu z jednego punktu na ścianie.
Klatki schodowe i korytarze
Montaż nad drzwiami zamiast na suficie, gdy stropu nie da się użyć.
Elewacje i ściany budynków gospodarczych
Stopień szczelności wariantu jest w tabelach powyżej — to on decyduje, czy czujnik może wisieć bez zadaszenia.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów 180°, instrukcja ze specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień)
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Pole detekcji
- 180° × 120°
- Zasięg detekcji
- 12 m max (<24 °C)
- Zalecana wysokość montażu
- 1,8 m ~ 2,5 m
- Czas załączenia
- 10 s ±3 s ÷ 15 min ±2 min
- Próg zadziałania
- 3-2000 lux (regulowany)
- Charakterystyka detekcji
- wysoka czułość na ruch poprzeczny, niska na ruch wzdłużny
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP65
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- Psb <0,5 W
- Kolor
- Biały
- Długość
- 52 mm
- Szerokość
- 81 mm
- Wysokość
- 120 mm
- Gwarancja
- 5 lat
Przy montażu zewnętrznym zwróć uwagę na kierunek: czujnik reaguje najlepiej na ruch w poprzek swojego pola widzenia. Skierowany wprost na nadchodzącą osobę wykryje ją później niż ustawiony bokiem.
