SES08WH
Sufitowy czujnik PIR ze soczewką strefową — pole 4 × 20 m.
PIR strefowy • 4 × 20 m • 1000 W LED • montaż 4–10 m • do 30 min
Kod producenta: B50-SES08WH | EAN: 5900280918574

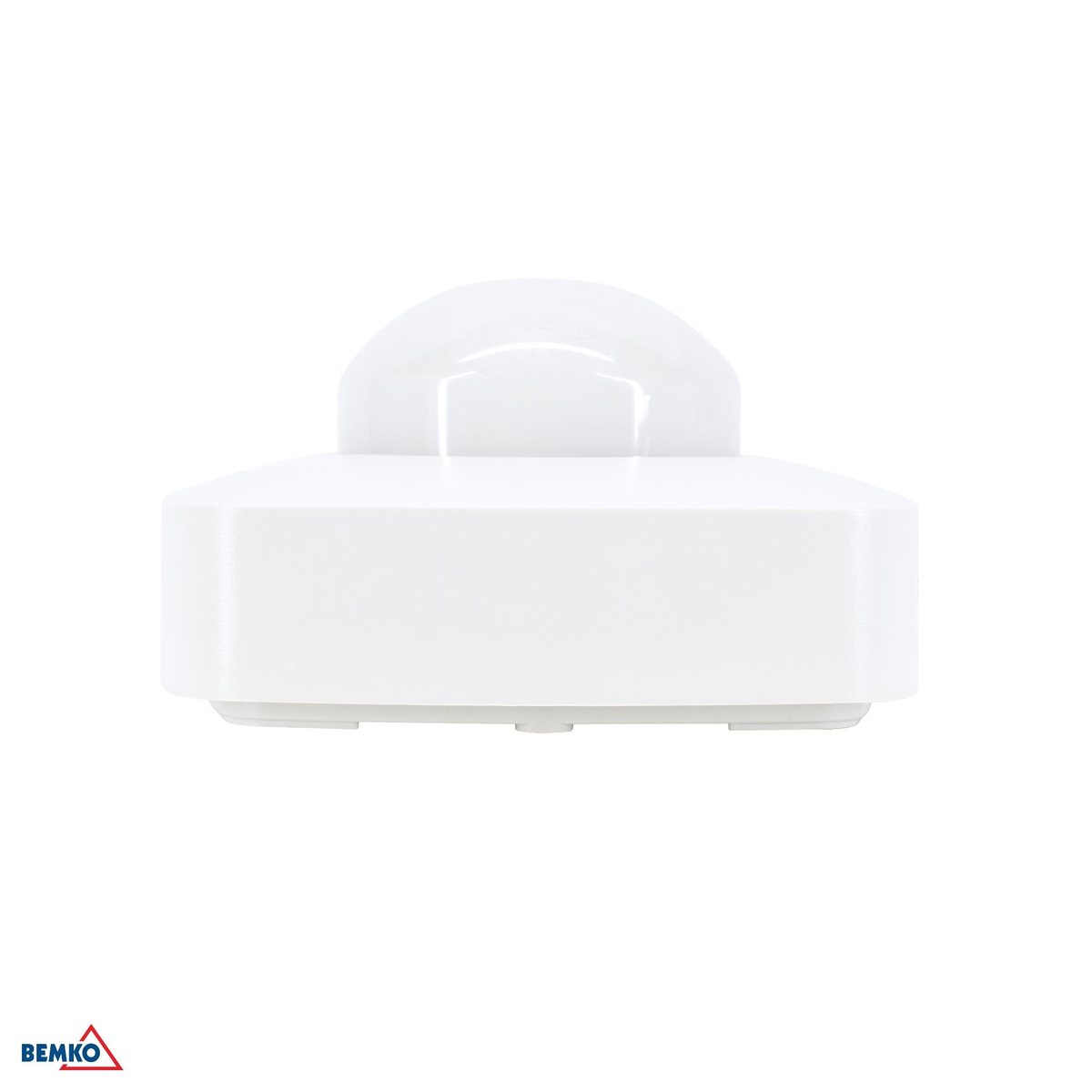

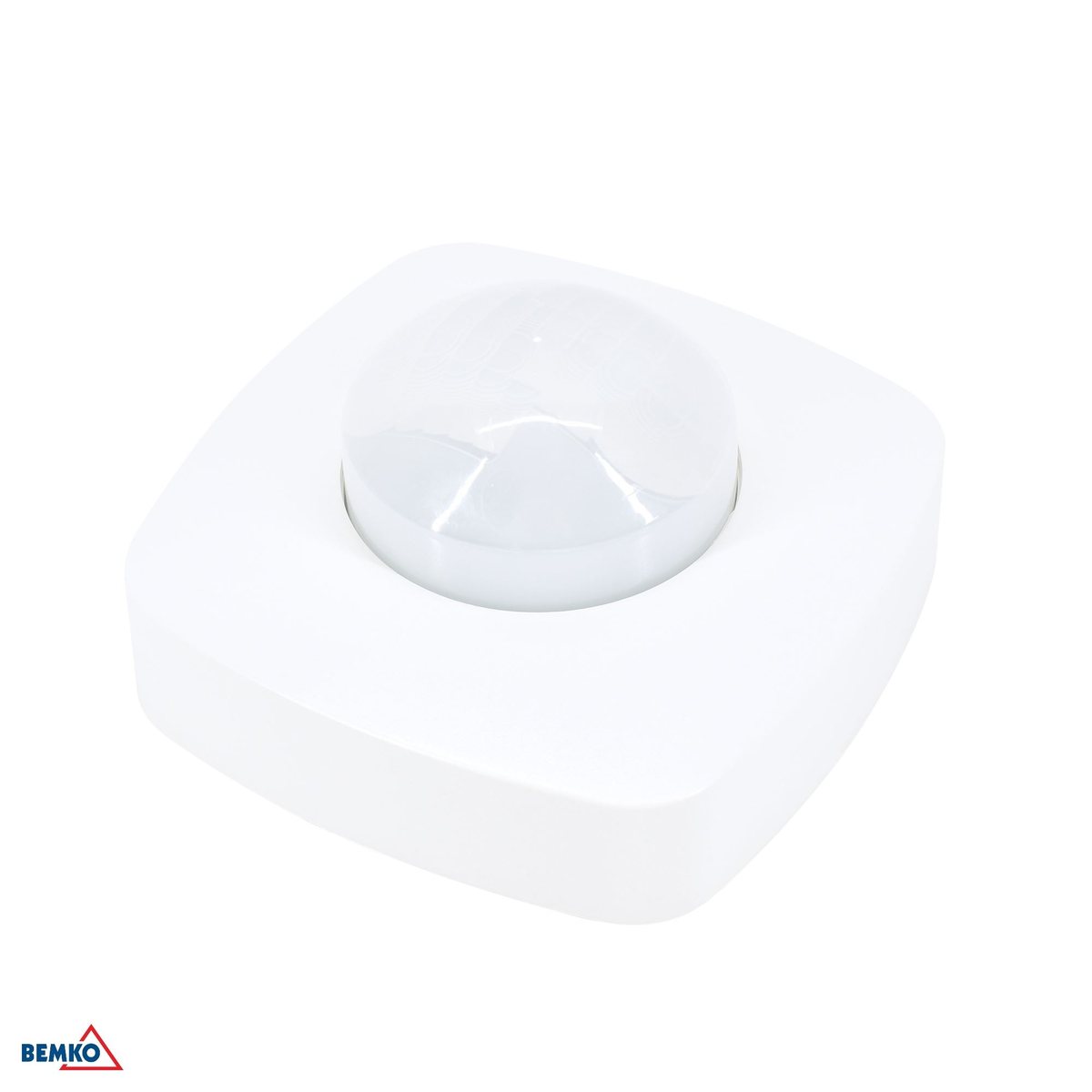

Czujnik ruchu Bemko SES08WH ma soczewkę o budowie strefowej, która zamiast koła formuje prostokąt 4 × 20 m. To zmienia sposób projektowania oświetlenia: w alejce magazynowej albo długim korytarzu okrągłe pole detekcji marnuje większość zasięgu na ściany, a wąskie i długie pokrywa dokładnie ten obszar, po którym ktoś się porusza. Zalecana wysokość montażu to 4–10 m — najwyższy zakres w całej serii SES, przeznaczony do hal i regałów wysokiego składowania. Obciążalność dla opraw LED wynosi 1000 W, a czas świecenia reguluje się płynnie do 30 minut.
Pole 4 × 20 m
Soczewka strefowa formuje wąski, długi prostokąt zamiast koła — pokrywa alejkę, nie ściany.
Montaż 4–10 m
Najwyższy zakres montażu w serii SES. Przeznaczony do hal i regałów wysokiego składowania.
1000 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 2000 W z karty dotyczy żarówek.
Do 30 minut
Płynna regulacja od 10 s ±3 s do 30 min ±2 min — przy pracy w alejce długi czas ma sens.
Jak to działa
Jak działa czujnik PIR Bemko
Detektor podczerwieni reaguje na ciepło w ruchu
Czujnik PIR nie wysyła niczego — obserwuje. Rejestruje zmianę promieniowania cieplnego w polu widzenia, więc reaguje na człowieka, a nie na drgającą firankę czy podmuch. Nie widzi przez ściany ani przez zamknięte drzwi, co przy montażu w korytarzu jest zaletą: światło nie zapala się od ruchu w sąsiednim pomieszczeniu.
Pokrętło TIME: od 10 sekund do kilku minut
Czas świecenia odmierzany jest od ostatniego wykrytego ruchu, nie od pierwszego. Ktoś, kto porusza się w polu detekcji, nie zostanie nagle w ciemności — licznik startuje od nowa przy każdym kolejnym sygnale.
Pokrętło LUX: światło tylko wtedy, gdy jest ciemno
Wbudowany czujnik zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym. Pozycja „słońce” to praca całą dobę, pozycja minimum — dopiero po zmierzchu. Bez tego czujnik zapalałby światło w południe i cała oszczędność znikałaby.
Prędkość ruchu, na którą jest wyliczony
Producent podaje zakres wykrywanej prędkości 0,6–1,5 m/s — to tempo zwykłego marszu. Człowiek idący wolniej albo poruszający się prosto na czujnik (a nie w poprzek jego pola) bywa wykryty później; przy PIR to fizyka detektora, nie wada egzemplarza.
Dobór wariantu
SES08WH czy SES07WH?
Parametry elektryczne obu czujników są identyczne. Różnica sprowadza się do kształtu pola detekcji i wysokości, na jakiej mają wisieć.
Prostokąt 4 × 20 m, montaż 4–10 m
Pole wąskie i długie, czujnik przeznaczony na wysoki strop. Wybór do alejek magazynowych, długich korytarzy i ciągów komunikacyjnych w halach.
Koło Ø20 m, montaż 2,2–6 m
Okrągłe pole detekcji i dodatkowo funkcja obecności. Lepszy do pomieszczeń zwartych i tam, gdzie ludzie pracują w bezruchu. Zobacz SES07WH z funkcją obecności.
Montaż
Co sprawdzić przed montażem

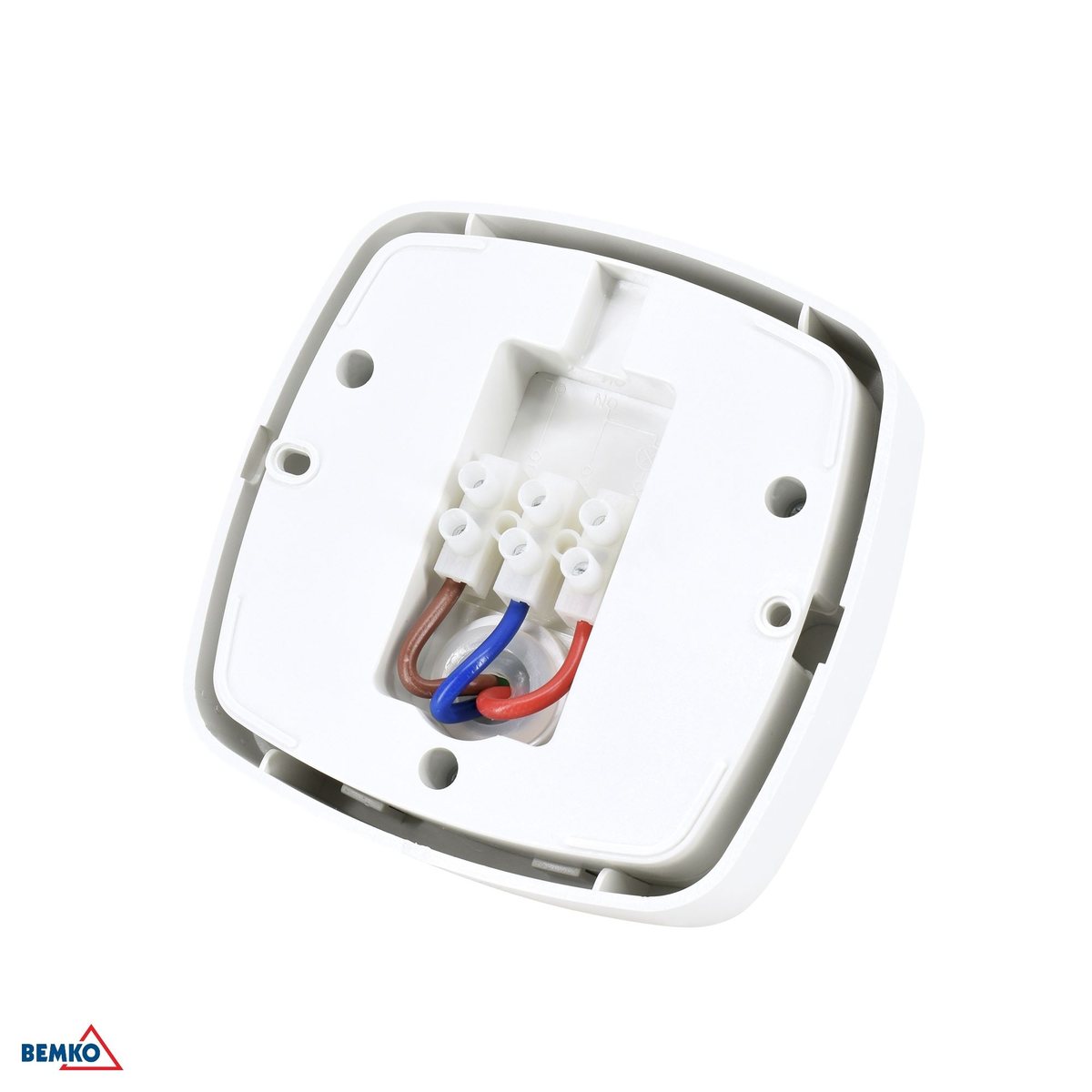

- Obudowa natynkowa 102 × 102 × 60 mm. Zasilanie 230 V/50 Hz, pobór własny 0,45 W.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
- Stopień szczelności IP20 — wyłącznie sucha wnętrzówka.
- Zalecana wysokość montażu 4–10 m. Poniżej 4 m soczewka strefowa nie zdąży uformować pola i czujnik zachowa się jak zwykły PIR o krótkim zasięgu.
- Zorientuj dłuższą oś pola detekcji wzdłuż alejki lub korytarza — od tego zależy, czy uzyskasz 20 m, czy 4 m.
- Zakres temperatury pracy od −20 °C do +40 °C.
- Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia — wysoka czułość na ruch poprzeczny, niższa na ruch prosto na czujnik.
- Próg zmierzchowy regulowany w zakresie 3–2000 lx: od pracy wyłącznie po zmierzchu po całodobową.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie ten czujnik pracuje najlepiej
Alejki magazynowe
Prostokątne pole pokrywa alejkę na całej długości, bez wyzwalania od ruchu w sąsiedniej.
Długie korytarze i ciągi
Jeden czujnik zamiast kilku okrągłych rozstawionych co kilka metrów.
Hale wysokiego składowania
Zakres montażu do 10 m obejmuje stropy, przy których zwykły PIR nie sięga podłogi.
Rampy i strefy przeładunku
Wąskie, wydłużone przestrzenie z ruchem wzdłuż jednej osi.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów, instrukcja z pełną specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień), soczewka strefowa
- Napięcie zasilania
- 230 V/50 Hz
- Moc
- 2000 W (lampy żarowe) / 1000 W (lampy energooszczędne i LED)
- Obciążalność LED
- 1000 W
- Pole detekcji
- 360°
- Zasięg detekcji
- 4 × 20 m max (<24 °C)
- Zalecana wysokość montażu
- 4 m ~ 10 m
- Czas załączenia
- 10 s ±3 s ÷ 30 min ±2 min
- Próg zadziałania
- 3-2000 lux (regulowany)
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,45 W
- Kolor
- Biały
- Długość
- 102 mm
- Szerokość
- 102 mm
- Wysokość
- 60 mm
- Gwarancja
- 5 lat
Kierunek montażu decyduje o zasięgu: pole 4 × 20 m trzeba ustawić dłuższą osią wzdłuż ciągu komunikacyjnego. Zamontowany w poprzek da 4 m zasięgu zamiast 20.
