Opis
SES64WH

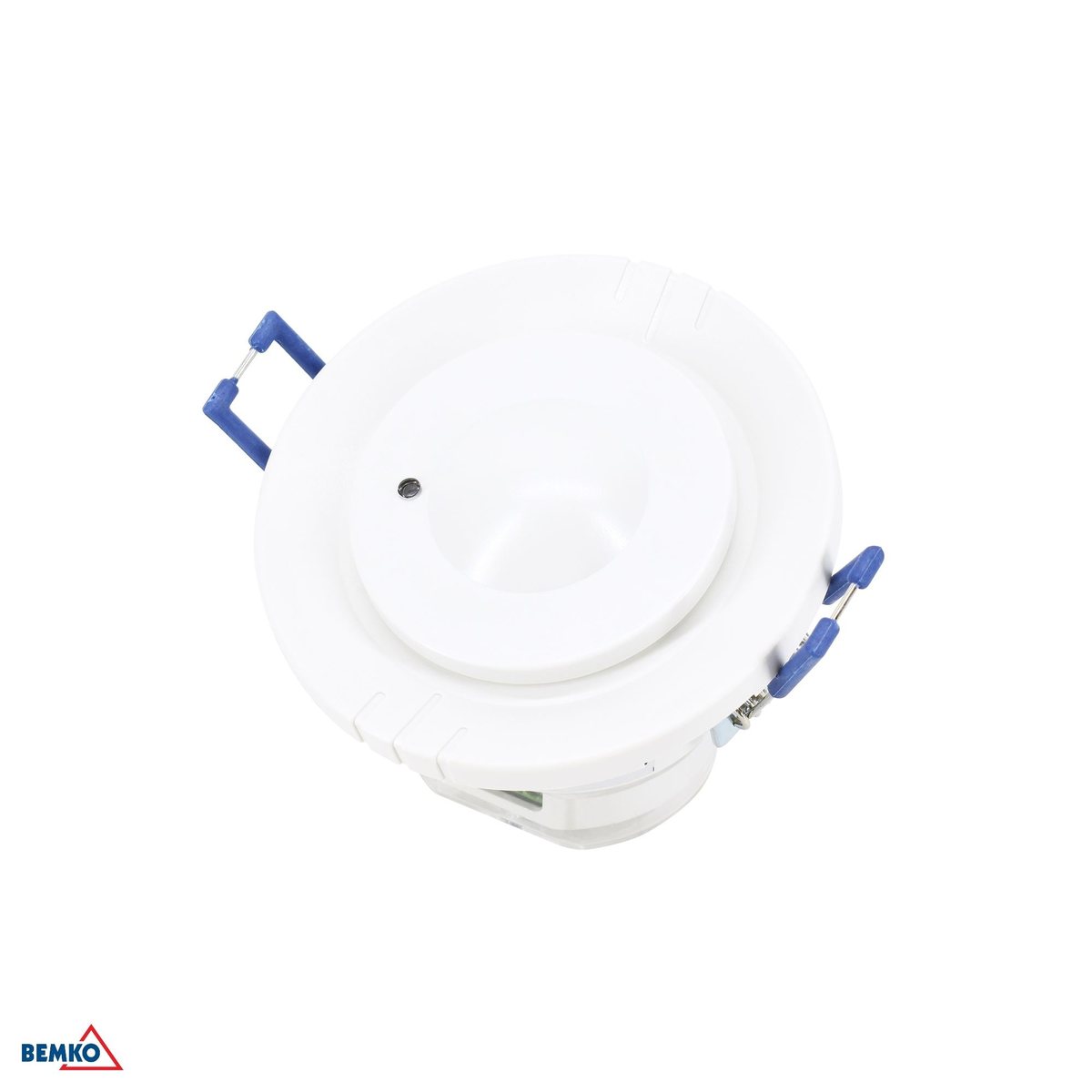

Podtynkowy mikrofalowy czujnik ruchu 360° do sufitu.
Mikrofala 5,8 GHz • 360° • 8 m • 300 W LED • SENS Ø2–16 m • podtynkowy
Kod producenta: B52-SES64WH | EAN: 5900280921109
Czujnik Bemko SES64WH chowa się w suficie podwieszanym i łączy zalety dwóch rozwiązań: dyskretny montaż podtynkowy oraz detekcję mikrofalową 5,8 GHz, która działa niezależnie od temperatury otoczenia. Samo pokrętło SENS przestraja pole detekcji od Ø2 m do Ø16 m, czyli od pojedynczego stanowiska po całą salę. Podstawowy zasięg to 8 m. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W, a czas świecenia reguluje się płynnie do 12 minut. Montaż odbywa się na sprężynach, jak przy oprawie downlight.
SENS od Ø2 m do Ø16 m
Najszerszy zakres regulacji zasięgu wśród czujników Bemko — od stanowiska po całą salę.
Fala 5,8 GHz
Detekcja niezależna od temperatury otoczenia; moc nadawania poniżej 0,2 mW.

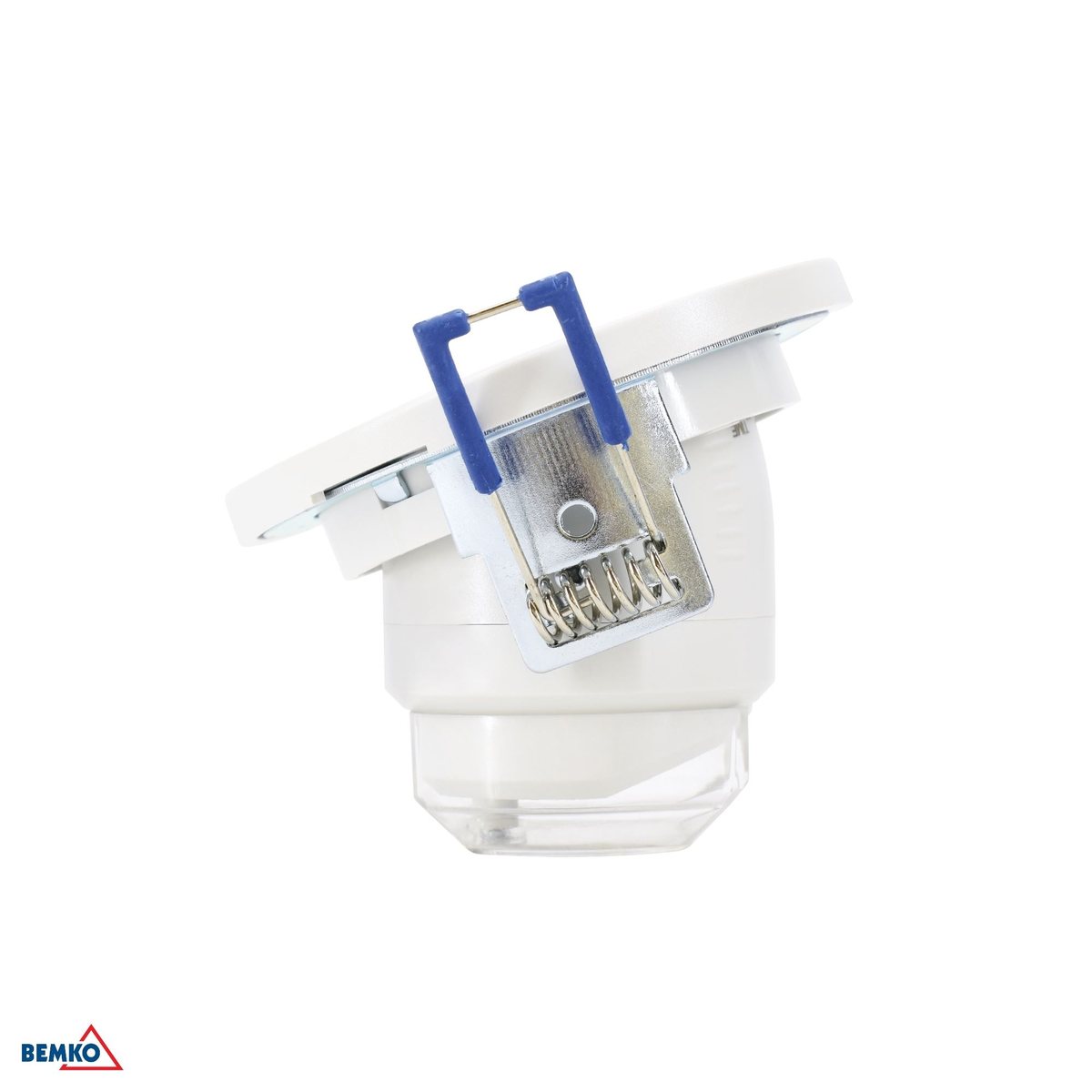

Montaż na sprężynach

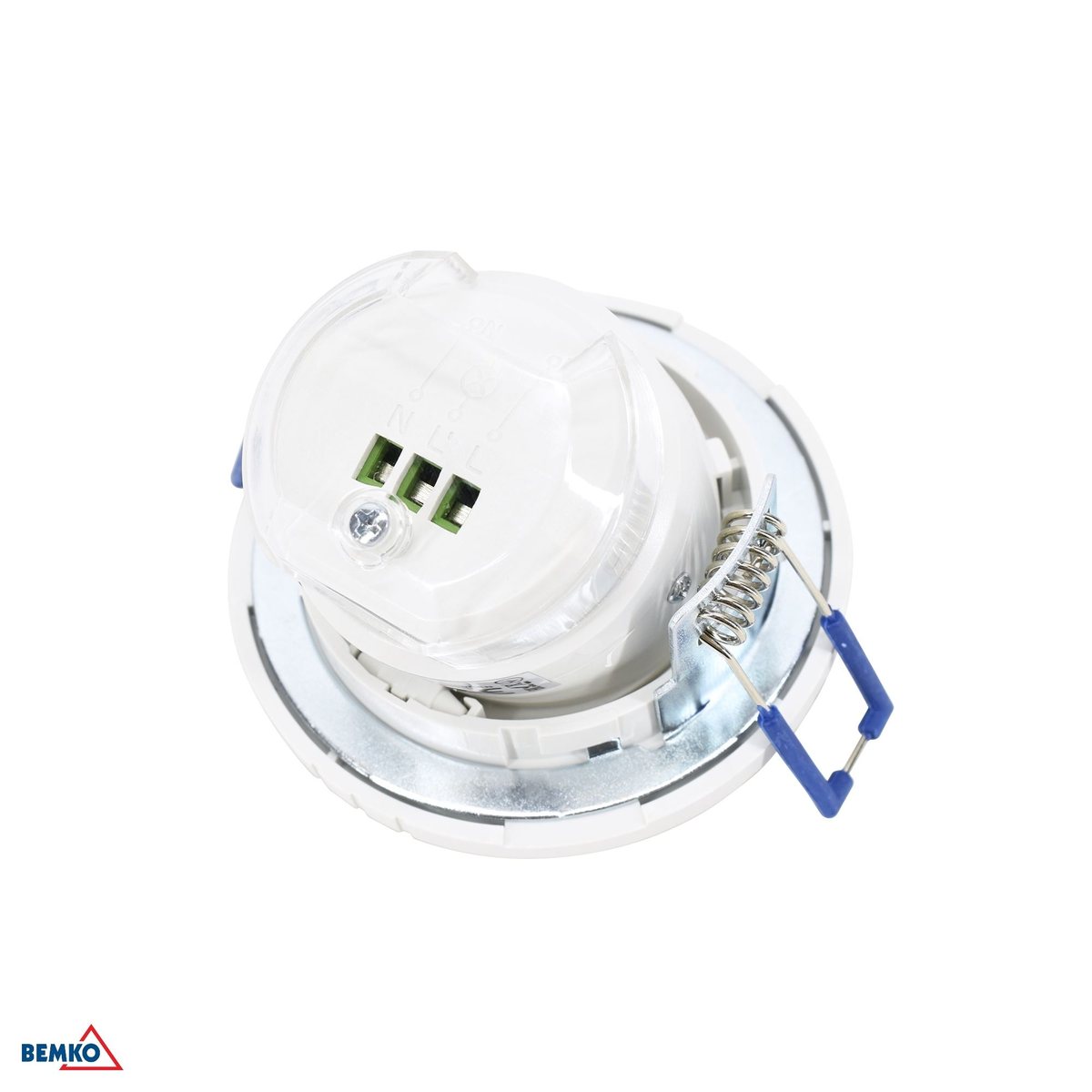

Wkładany w otwór sufitu podwieszanego jak oprawa downlight. Widoczna zostaje sama soczewka.
300 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 1200 W dotyczy żarówek.
Jak to działa
Mikrofalowy czujnik Bemko do zabudowy
Fala 5,8 GHz zamiast detekcji ciepła
Element pomiarowy wysyła falę elektromagnetyczną wysokiej częstotliwości i odbiera jej echo. Ruch zmienia echo — i to wystarczy do wykrycia. W odróżnieniu od PIR czujnik nie potrzebuje różnicy temperatur, więc działa tak samo w upał, jak zimą.
Widzi przez cienkie przegrody
Fala przenika drzwi z płyty, ściankę z karton-gipsu czy klosz oprawy. To pozwala ukryć czujnik w obudowie oprawy albo za zabudową — kosztem konieczności sprawdzenia, czy nie wykrywa ruchu w sąsiednim pomieszczeniu.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje wprost: emisja czujnika to około 1% mocy emitowanej przez telefon komórkowy. To jest liczba, o którą pyta co drugi klient przy słowie „mikrofalowy”.
Regulacja zasięgu, a nie tylko czasu
Zasięg mikrofalówki reguluje się elektronicznie pokrętłem SENS — od kilku metrów po pełny zakres. Przy PIR jedynym sposobem zawężenia pola jest zaklejenie części soczewki.
Dobór wariantu
SES64WH czy SES65WH?
Bemko ma dwa mikrofalowe czujniki do zabudowy. Różnią się polem detekcji i miejscem montażu — sufit albo ściana.
Sufitowy, 360°, regulacja Ø2–16 m
Do sufitu podwieszanego, pełne koło pola detekcji. Wymiary 75 × 75 × 90 mm — sprawdź wolną przestrzeń nad płytą.
Do puszki w ścianie, 180°, zasięg 15 m
Montaż w puszce po wyłączniku, pole 180° i zasięg do 15 m. Wybór, gdy automatyka ma powstać bez ingerencji w sufit. Zobacz SES65WH do puszki podtynkowej.
Montaż
Co sprawdzić przed montażem
- Wymiary 75 × 75 × 90 mm — zmierz wolną przestrzeń nad sufitem, czujnik jest głęboki.
- Zasilanie 230 V/50 Hz, pobór własny 0,9 W. Klasa ochronności II, stopień szczelności IP20.
- Zalecana wysokość montażu 1,5–3,5 m; podstawowy zasięg detekcji 8 m.
- Regulacja zasięgu SENS od Ø2 m do Ø16 m, czas załączenia 10 s ±3 s do 12 min ±2 min.
- Mocowanie na sprężynach — wygnij uchwyty do góry i wsuń czujnik w otwór.
- Fala przenika płytę sufitu: sprawdź, czy czujnik nie wykrywa ruchu w przestrzeni międzystropowej.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik podtynkowy
Klatki schodowe i korytarze
Detekcja niezależna od temperatury — światło działa tak samo w sierpniu, jak w styczniu.
Sanitariaty i pomieszczenia z kabinami
Fala wykrywa ruch również za cienką przegrodą, gdzie PIR traci pole widzenia.
Garaże i pomieszczenia techniczne
Miejsca, w których temperatura otoczenia bywa zbliżona do temperatury ciała.
Zabudowa w oprawie
Czujnik ukryty pod kloszem nie psuje wyglądu sufitu, a nadal wykrywa ruch.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 230 V/50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Pole detekcji
- 360°
- Zasięg detekcji
- 8 m max
- Regulacja zasięgu
- SENS od Ø2 m do Ø16 m
- Zalecana wysokość montażu
- 1,5 m ~ 3,5 m
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±2 min
- Próg zadziałania
- 3-2000 lux (regulowany)
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- Podtynkowy
- Wymiary otworów montażowych
- fi 70 mm
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,9 W
- Kolor
- Biały
- Długość
- 75 mm
- Szerokość
- 75 mm
- Wysokość
- 90 mm
- Gwarancja
- 5 lat
Zakres SENS Ø2–16 m ustawia się po montażu, obserwując realne zasięganie — nastawa maksymalna w małym pomieszczeniu spowoduje wykrywanie ruchu za ścianą.
