Opis
SES65WH

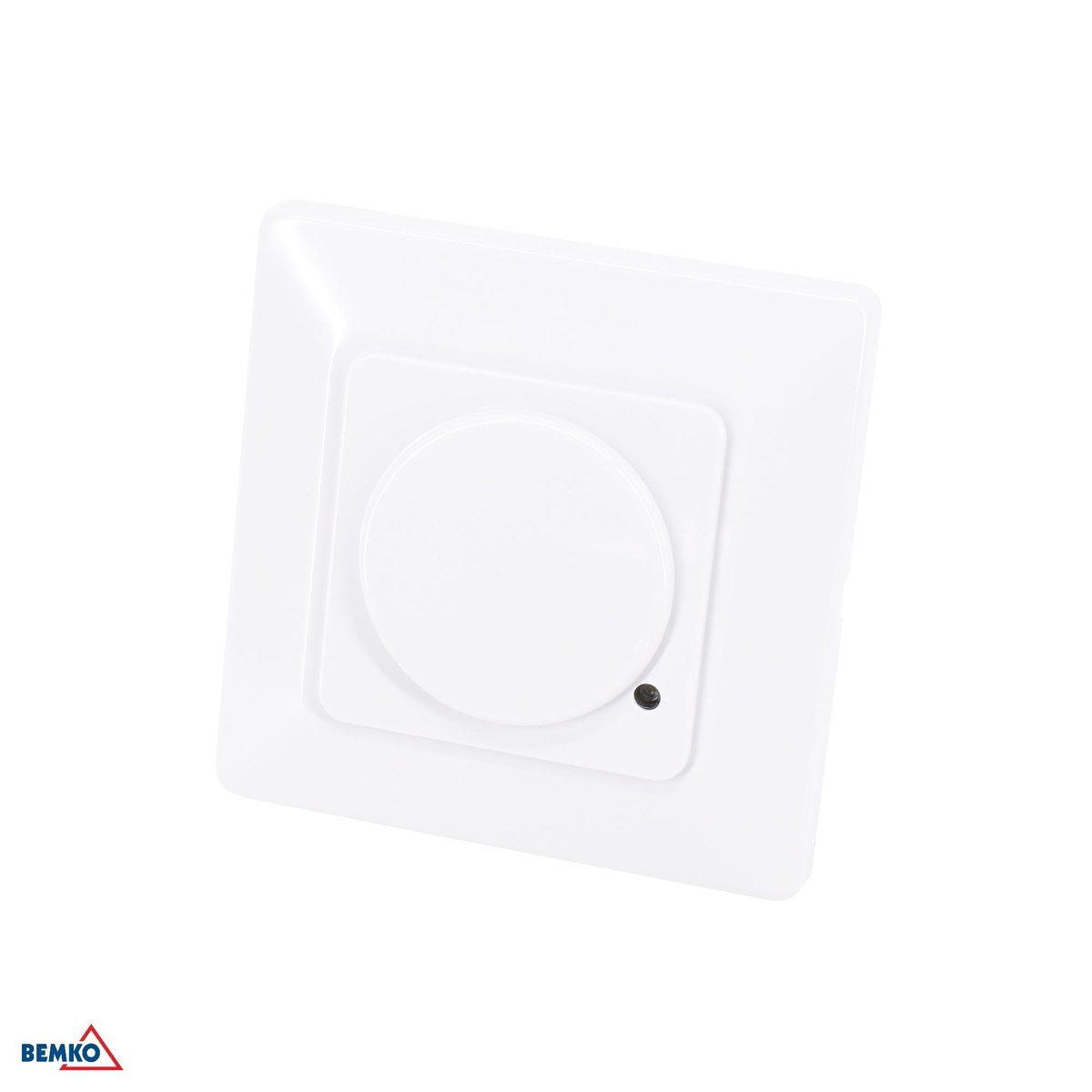

Mikrofalowy czujnik ruchu 180° do puszki podtynkowej.
Mikrofala 5,8 GHz • 180° • 15 m • 300 W LED • do puszki • montaż 1–1,8 m
Kod producenta: B52-SES65WH | EAN: 5900280914729
Czujnik Bemko SES65WH montuje się w puszce podtynkowej, w miejscu wyłącznika, i wykrywa ruch falą 5,8 GHz do 15 metrów. To najdłuższy zasięg wśród czujników dopuszkowych Bemko — mikrofala widzi znacznie dalej niż detektor podczerwieni w tej samej obudowie. Pole detekcji obejmuje 180°, czyli półokrąg przed ścianą. Obciążalność dla opraw LED i świetlówek kompaktowych to 300 W (1200 W dla żarówek), a czas świecenia reguluje się płynnie od 10 s ±3 s do 12 min ±1 min. Zalecana wysokość montażu 1–1,8 m odpowiada typowej wysokości włącznika światła.
Zasięg 15 m
Najdłuższy zasięg wśród dopuszkowych czujników Bemko — trzykrotnie więcej niż PIR w tej samej obudowie.

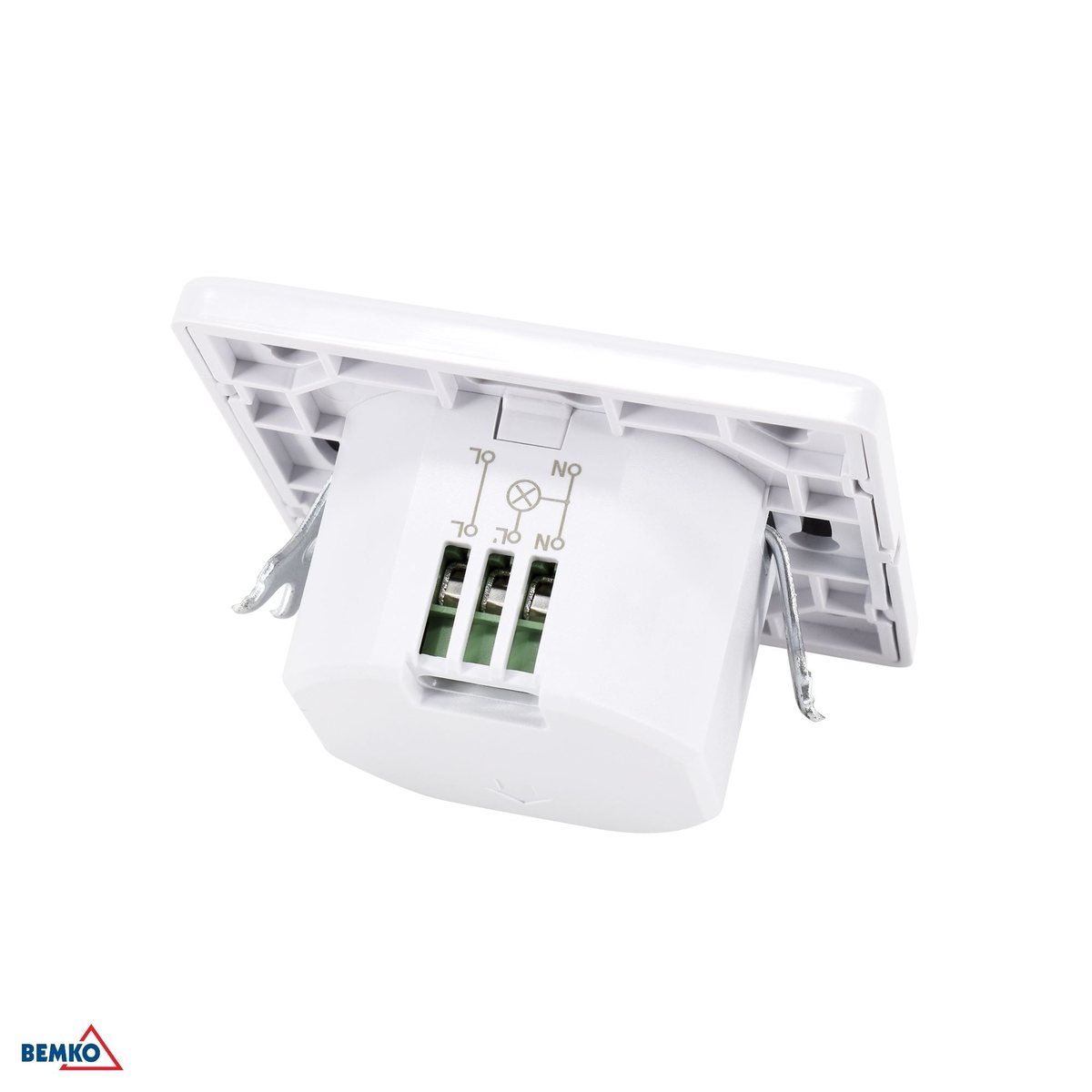

Do puszki podtynkowej
Wchodzi w miejsce wyłącznika. Obudowa 80 × 80 × 47 mm — sprawdź głębokość puszki.
Pole 180°
Półokrąg przed ścianą; przy montażu w murze druga połowa pola i tak byłaby stracona.
300 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 1200 W dotyczy żarówek.
Jak to działa
Mikrofalowy czujnik Bemko do zabudowy
Fala 5,8 GHz zamiast detekcji ciepła
Element pomiarowy wysyła falę elektromagnetyczną wysokiej częstotliwości i odbiera jej echo. Ruch zmienia echo — i to wystarczy do wykrycia. W odróżnieniu od PIR czujnik nie potrzebuje różnicy temperatur, więc działa tak samo w upał, jak zimą.
Widzi przez cienkie przegrody
Fala przenika drzwi z płyty, ściankę z karton-gipsu czy klosz oprawy. To pozwala ukryć czujnik w obudowie oprawy albo za zabudową — kosztem konieczności sprawdzenia, czy nie wykrywa ruchu w sąsiednim pomieszczeniu.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje wprost: emisja czujnika to około 1% mocy emitowanej przez telefon komórkowy. To jest liczba, o którą pyta co drugi klient przy słowie „mikrofalowy”.
Regulacja zasięgu, a nie tylko czasu
Zasięg mikrofalówki reguluje się elektronicznie pokrętłem SENS — od kilku metrów po pełny zakres. Przy PIR jedynym sposobem zawężenia pola jest zaklejenie części soczewki.
Dobór wariantu
SES65WH czy SES64WH?
Oba czujniki są mikrofalowe i przeznaczone do zabudowy. Wybór zależy od tego, czy masz gotową puszkę w ścianie, czy planujesz otwór w suficie.
Do puszki w ścianie, 180°, 15 m
Montaż w istniejącej puszce po wyłączniku, na wysokości 1–1,8 m. Zasięg do 15 m obejmuje długi korytarz z jednego punktu.
Do sufitu, 360°, regulacja Ø2–16 m
Pełne koło pola detekcji i szeroka regulacja zasięgu, ale wymaga otworu w suficie i 90 mm wolnej przestrzeni nad płytą. Zobacz SES64WH do sufitu podwieszanego.
Montaż
Co sprawdzić przed montażem
- Obudowa 80 × 80 × 47 mm — sprawdź głębokość puszki, czujnik jest głębszy niż wyłącznik.
- Zasilanie 230 V/50 Hz, pobór własny 0,9 W w trybie pracy.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego. Stopień szczelności IP20.
- Zalecana wysokość montażu 1–1,8 m, czyli typowa wysokość włącznika.
- Zasięg 15 m karta podaje dla temperatury otoczenia poniżej 24 °C; pole detekcji obejmuje 180°.
- Fala przenika ściankę działową — sprawdź, czy czujnik nie reaguje na ruch w sąsiednim pomieszczeniu.
- Próg zmierzchowy reguluje się od 3 do 2000 luksów — od zapalania dopiero po zmroku po pracę niezależną od pory dnia.
- Czujnik widzi ruch o prędkości 0,6–1,5 m/s, czyli normalne przejście. Osoba siedząca bez ruchu przestaje być wykrywana i światło zgaśnie po ustawionym czasie.
- Moc promieniowania nie przekracza 0,2 mW. Dopuszczalna wilgotność pracy to 93% RH.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik podtynkowy
Klatki schodowe i korytarze
Detekcja niezależna od temperatury — światło działa tak samo w sierpniu, jak w styczniu.
Sanitariaty i pomieszczenia z kabinami
Fala wykrywa ruch również za cienką przegrodą, gdzie PIR traci pole widzenia.
Garaże i pomieszczenia techniczne
Miejsca, w których temperatura otoczenia bywa zbliżona do temperatury ciała.
Zabudowa w oprawie
Czujnik ukryty pod kloszem nie psuje wyglądu sufitu, a nadal wykrywa ruch.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 230 V/50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Pole detekcji
- 180°
- Zasięg detekcji
- 15 m max (<24 °C)
- Zalecana wysokość montażu
- 1 m ~ 1,8 m
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±1 min
- Próg zadziałania
- 3-2000 lux
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- Dopuszkowy
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,9 W (tryb pracy)
- Kolor
- Biały
- Długość
- 80 mm
- Szerokość
- 80 mm
- Wysokość
- 47 mm
- Gwarancja
- 5 lat
Zasięg 15 m przy montażu w wąskim korytarzu oznacza, że czujnik obejmie także przestrzeń za otwartymi drzwiami. Jeśli to problem, ogranicz pole ustawieniem czułości.
