Czujnik ruchu mikrofalowy 360° natynkowy 1200W IP20 biały Bemko B52-SES74WH

Bemko SES

SES74WH

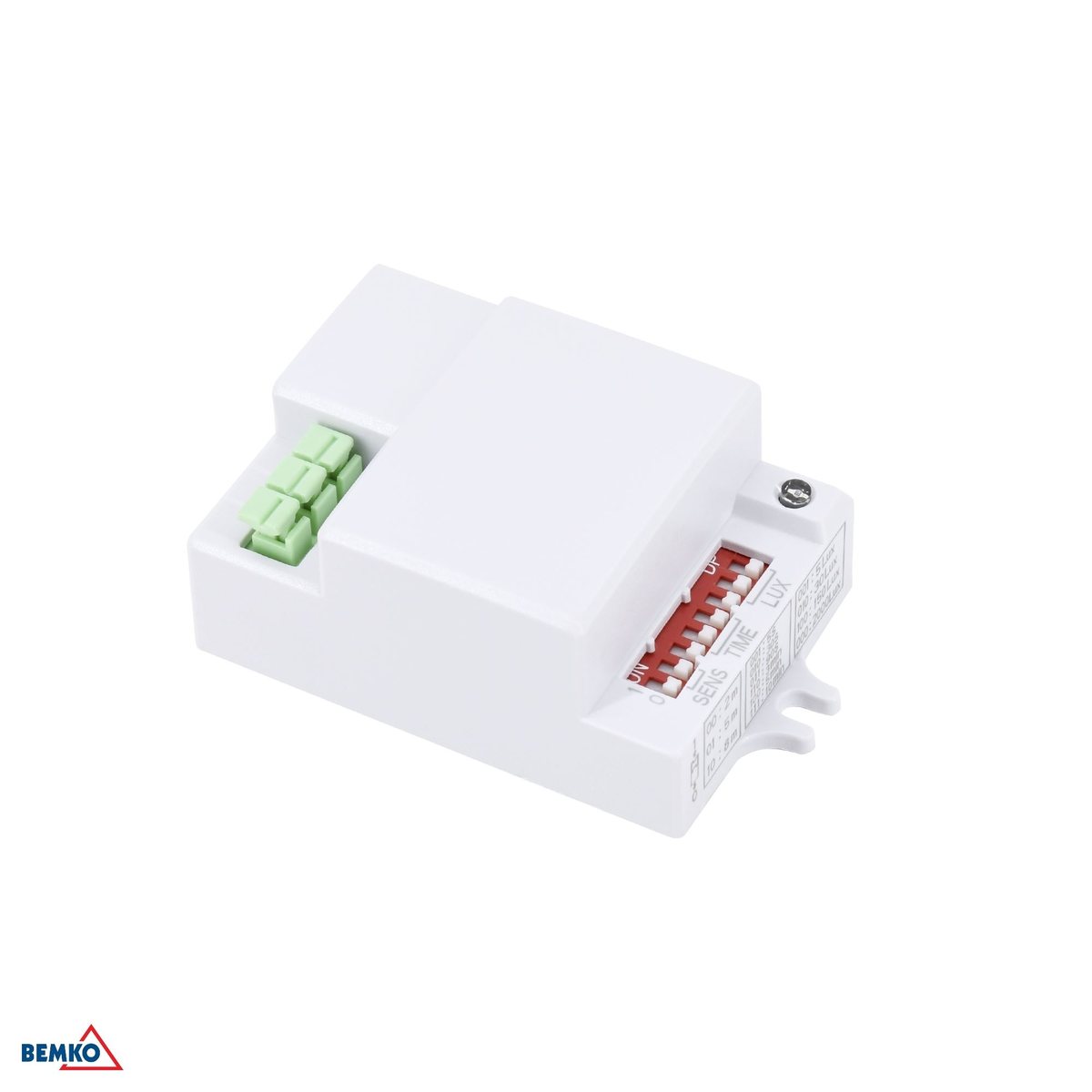

Mikrofalowy moduł czujnika z regulacją DIP-switch.

Mikrofala 5,8 GHz • 360° / 180° • 15 m • 300 W LED • DIP-switch

Kod producenta: B52-SES74WH  |  EAN: 5900280908704

Moduł Bemko SES74WH różni się od pozostałych sposobem regulacji: zamiast pokręteł ma przełączniki DIP. To zmienia sposób pracy instalatora — nastawy wybiera się z listy konkretnych wartości, więc dwa moduły ustawione tak samo zachowają się identycznie, a nastawę da się odczytać wzrokowo przy przeglądzie. Czas świecenia ma sześć pozycji (5 s, 30 s, 90 s, 3, 5 i 10 minut), próg zmierzchowy cztery (5, 30, 150 i 2000 lux), a zasięg trzy (2, 5 i 8 m) w ramach maksimum 15 m. Obciążalność dla opraw LED wynosi 300 W.

Jak to działa

Mikrofalowy moduł czujnika Bemko do zabudowy

Czujnik znika w oprawie

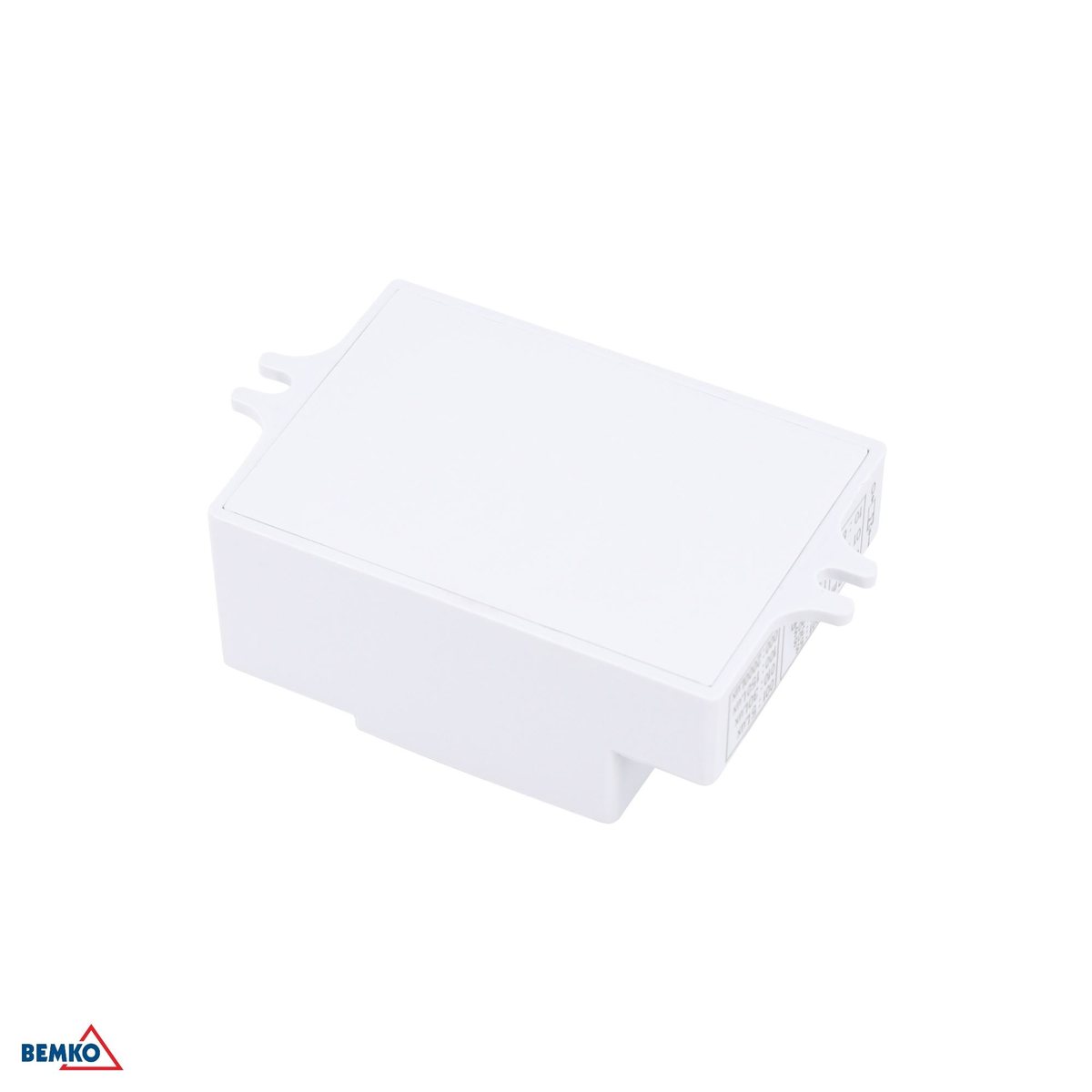

Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.

Fala zamiast ciepła

Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.

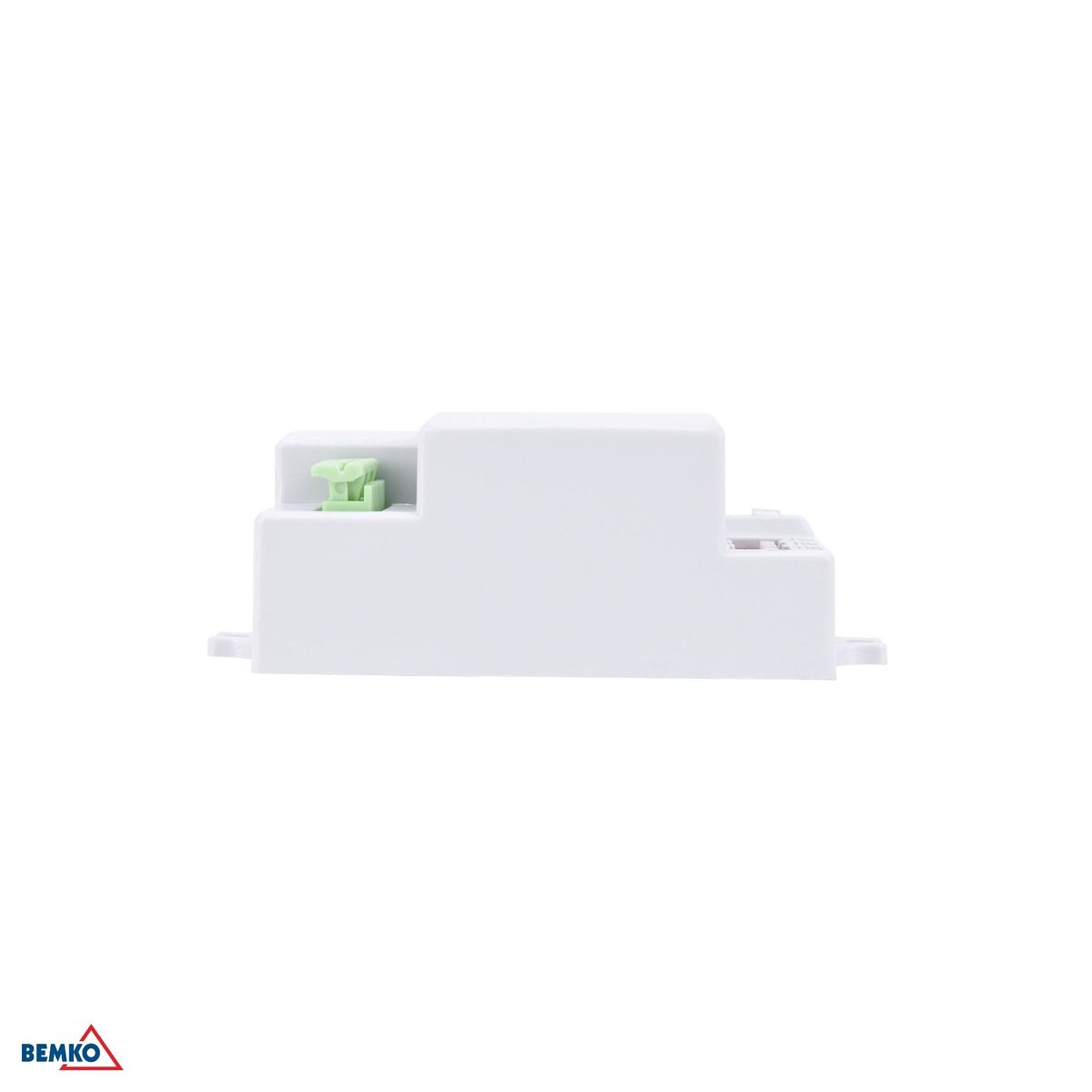

Trzy rzeczy do ustawienia: czas, próg, zasięg

TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.

Moc nadawania poniżej 0,2 mW

Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.

Dobór wariantu

Który moduł mikrofalowy wybrać

Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.

Montaż

Co sprawdzić przed montażem

• Obudowa modułowa 70 × 39 × 25 mm. Zasilanie 230 V/50 Hz.
• Klasa ochronności II, stopień szczelności IP20 — moduł chroni obudowa oprawy.
• Zalecana wysokość montażu 1,5–3,5 m; zasięg maksymalny 15 m, nastawy 2 / 5 / 8 m.
• Czas załączenia: 5 s, 30 s, 90 s, 3 min, 5 min, 10 min. Próg zmierzchowy: 5, 30, 150, 2000 lux.
• Pole detekcji 360° lub 180° zależnie od sposobu zabudowy.
• Zanotuj ustawienie przełączników — po zamknięciu oprawy nie da się go odczytać.
• Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
• Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
• Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
• Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się moduł do zabudowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

mikrofalowy

Częstotliwość pracy

5,8 GHz

Napięcie zasilania

230 V/50 Hz

Moc

1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)

Obciążalność LED

300 W

Pole detekcji

360° / 180°

Zasięg detekcji

max 15 m (wybór 2 m / 5 m / 8 m)

Zalecana wysokość montażu

1,5 m ~ 3,5 m

Czas załączenia

5 s, 30 s, 90 s, 3 min, 5 min, 10 min (regulacja skokowa)

Próg zadziałania

5 lux, 30 lux, 150 lux, 2000 lux (regulacja skokowa)

Regulacja

DIP-switch (skokowa)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Przenoszenie mocy

<0,2 mW

Sposób montażu

montażowy — do oprawy lub puszki

Stopień szczelności

IP20

Klasa ochronności

Class II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Kolor

Biały

Długość

70 mm

Szerokość

39 mm

Wysokość

25 mm

Gwarancja

5 lat

Nastawy skokowe są zaletą przy wielu punktach: identyczne ustawienie DIP daje identyczne zachowanie. Zapisz konfigurację w dokumentacji obiektu przed zamknięciem opraw.
