Opis

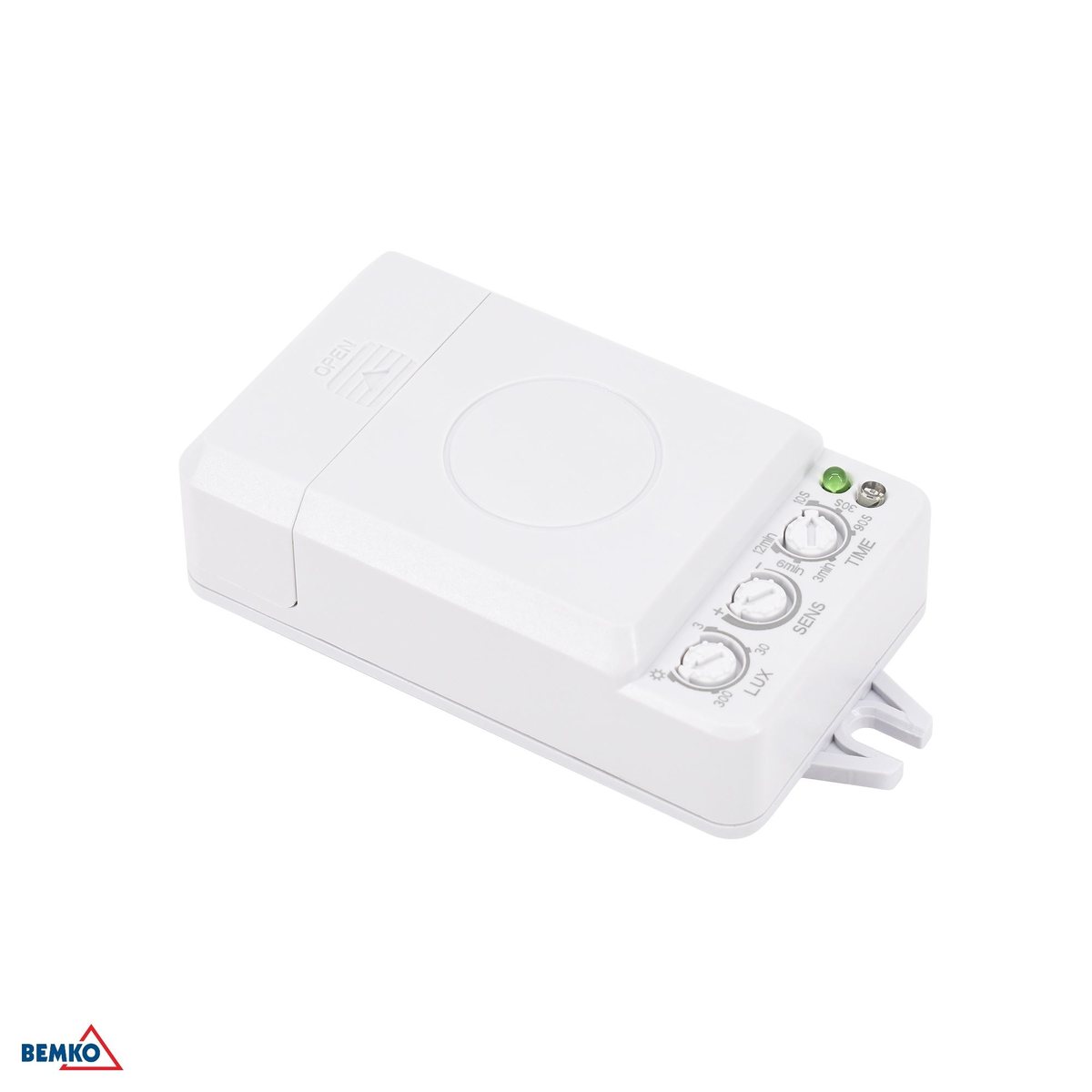

SES73WH-24VDC
Mikrofalowy moduł czujnika 360° na napięcie 12–24 V DC.
Mikrofala 5,8 GHz • 360° • 15 m • 12–24 V DC • 120 W przy 24 V
Kod producenta: B52-SES73WH-24VDC | EAN: 5900280920294
Moduł Bemko SES73WH-24VDC to jedyny czujnik mikrofalowy Bemko zasilany napięciem bezpiecznym 12–24 V DC. Sterowanie po stronie niskiego napięcia oznacza, że moduł wpina się w obwód taśmy LED albo oprawy z zasilaczem, bez ingerencji w instalację 230 V. Obciążalność wynosi 120 W przy 24 V DC i 60 W przy 12 V — to jest wartość dla samych odbiorników LED, bo w tej wersji innych po prostu nie ma. Optyka i zasięg są takie same jak w wersji sieciowej: pole 360°, 5–15 m przy montażu ściennym i 2–8 m przy sufitowym, montaż do 10 m wysokości.
Zasilanie 12–24 V DC
Wpina się w obwód niskiego napięcia — bez ingerencji w instalację 230 V.
120 W przy 24 V
Obciążalność dla odbiorników LED: 120 W przy 24 V DC, 60 W przy 12 V DC.
Zasięg do 15 m
5–15 m przy montażu ściennym, 2–8 m przy sufitowym; pole detekcji 360°.
Fala 5,8 GHz
Detekcja niezależna od temperatury, działająca przez klosz oprawy.
Jak to działa
Mikrofalowy moduł czujnika Bemko do zabudowy

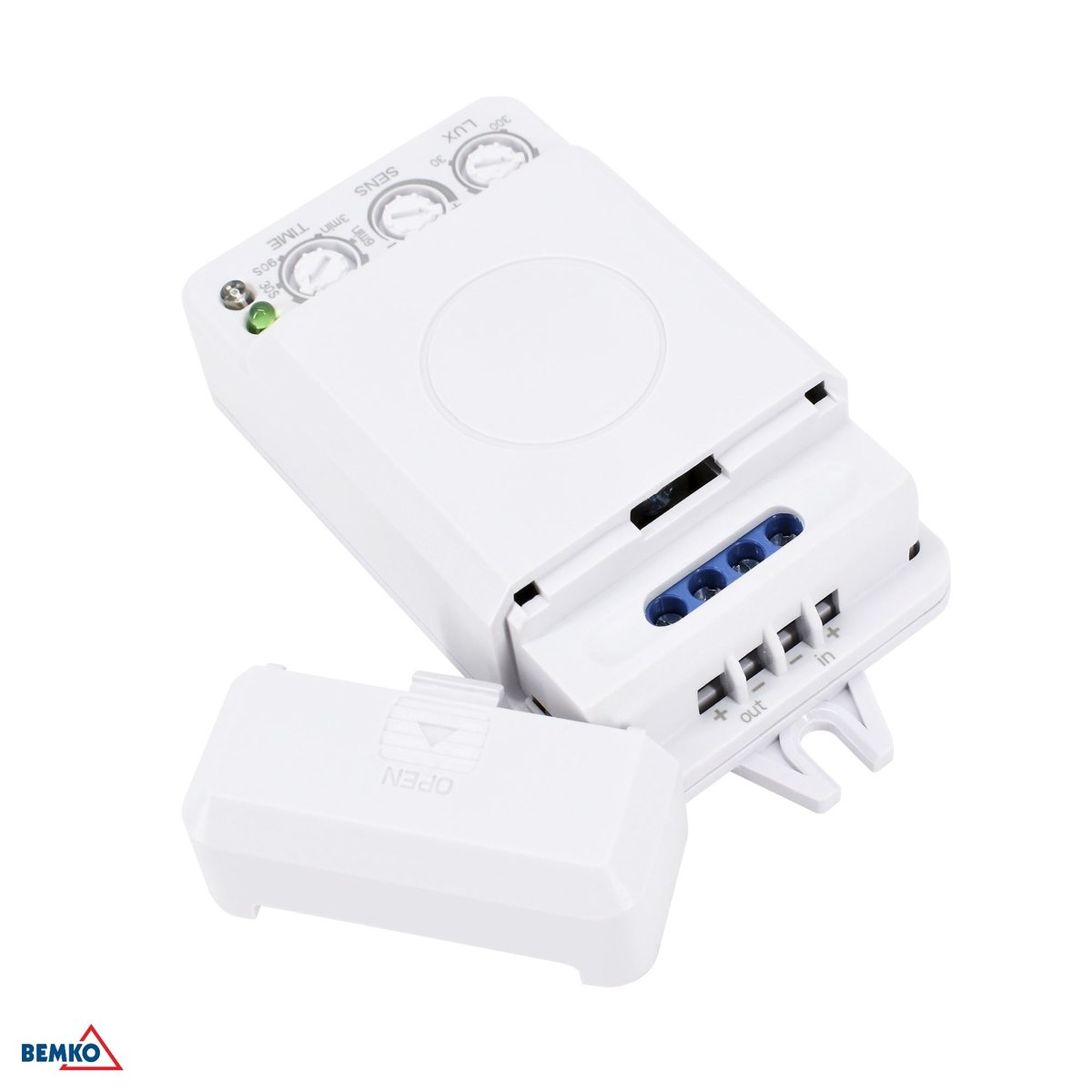

Czujnik znika w oprawie
Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.
Fala zamiast ciepła
Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.

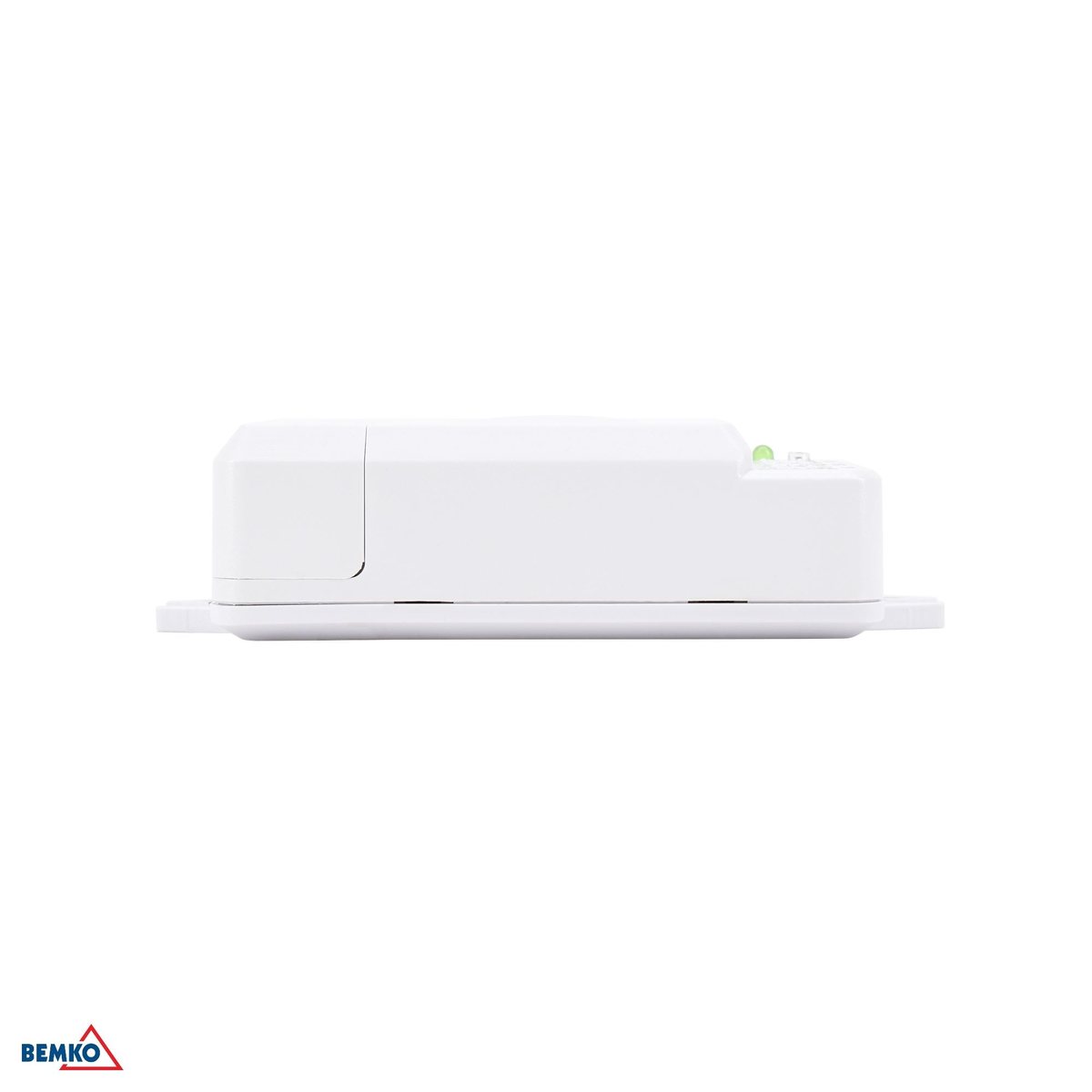

Trzy rzeczy do ustawienia: czas, próg, zasięg
TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.
Dobór wariantu
Który moduł mikrofalowy wybrać
Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.
Napięcie bezpieczne, 120 W przy 24 V
Do taśm LED, opraw meblowych i instalacji, w których po stronie odbiornika nie ma 230 V. Moduł 69 × 26 × 39 mm.
Ten sam moduł na 230 V
Identyczna optyka i zasięg, ale zasilanie sieciowe i obciążalność 300 W dla LED. Wybór, gdy oprawa pracuje bezpośrednio na 230 V. Zobacz SES73WH na 230 V.
Montaż
Co sprawdzić przed montażem
- Obudowa modułowa 69 × 26 × 39 mm. Zasilanie 12–24 V DC, pobór własny 0,9 W.
- Obciążalność 60 W przy 12 V DC i 120 W przy 24 V DC — policz sumę mocy taśmy lub opraw.
- Klasa ochronności II, stopień szczelności IP20.
- Zalecana wysokość montażu 1,5–3,5 m na ścianie, 2–10 m na suficie.
- Regulacja: TIME (10 s – 12 min), LUX (3–2000 lux) i SENS (zasięg).
- Moduł przełącza stronę niskiego napięcia — zasilacz musi być dobrany do obciążenia niezależnie.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się moduł do zabudowy
Oprawy hermetyczne i przemysłowe
Moduł chowa się pod kloszem, oprawa zachowuje szczelność i wygląd.
Klatki schodowe w budynkach wielorodzinnych
Automatyka bez dodatkowego elementu na suficie, który można urwać lub zamalować.
Korytarze i ciągi komunikacyjne
Jeden moduł w oprawie zamiast osobnego czujnika i osobnego okablowania.
Modernizacja istniejących opraw
Dołożenie czujnika do oprawy, która już wisi, bez wymiany całości.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 12–24 V DC
- Moc
- 60 W (12 V DC) / 120 W (24 V DC)
- Obciążalność LED
- 120 W przy 24 V DC / 60 W przy 12 V DC
- Pole detekcji
- 360°
- Zasięg detekcji
- 5-15 m (montaż ścienny) / 2-8 m (montaż sufitowy)
- Zalecana wysokość montażu
- 1,5 m ~ 3,5 m (ściana) / 2 m ~ 10 m (sufit)
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)
- Próg zadziałania
- 3-2000 lux
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- montażowy — do oprawy na napięcie bezpieczne
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,9 W
- Kolor
- Biały
- Długość
- 69 mm
- Szerokość
- 26 mm
- Wysokość
- 39 mm
- Gwarancja
- 5 lat
Obciążalność zależy od napięcia: 60 W przy 12 V, 120 W przy 24 V. To limit prądu, nie mocy — przy 12 V ten sam moduł uniesie o połowę mniej.
