SES73WH
Mikrofalowy moduł czujnika 360° o zasięgu do 15 m.
Mikrofala 5,8 GHz • 360° • 15 m (ściana) / 8 m (sufit) • 300 W LED • montaż do 10 m
Kod producenta: B52-SES73WH | EAN: 5900280908698
Moduł Bemko SES73WH ma najdłuższy zasięg w rodzinie modułowej: 5–15 m przy montażu ściennym i 2–8 m przy sufitowym. Producent podaje też najszerszy zakres wysokości montażu — do 10 m na suficie — więc moduł nadaje się do opraw wieszanych w halach i wysokich klatkach. Detekcja mikrofalowa 5,8 GHz obejmuje pełne 360° i działa przez klosz oprawy. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 300 W, przy 1200 W dla żarówek. Czas świecenia reguluje się płynnie do 12 minut, a próg zmierzchowy w zakresie 3–2000 lux.
Zasięg do 15 m
5–15 m przy montażu ściennym, 2–8 m przy sufitowym — najdłuższy zasięg w rodzinie modułowej.
Montaż do 10 m
Zalecany zakres 1,5–3,5 m na ścianie i 2–10 m na suficie. Nadaje się do opraw w halach.
300 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 1200 W dotyczy żarówek.
Fala 5,8 GHz
Detekcja przez echo fali, niezależna od temperatury; emisja poniżej 0,2 mW.
Jak to działa

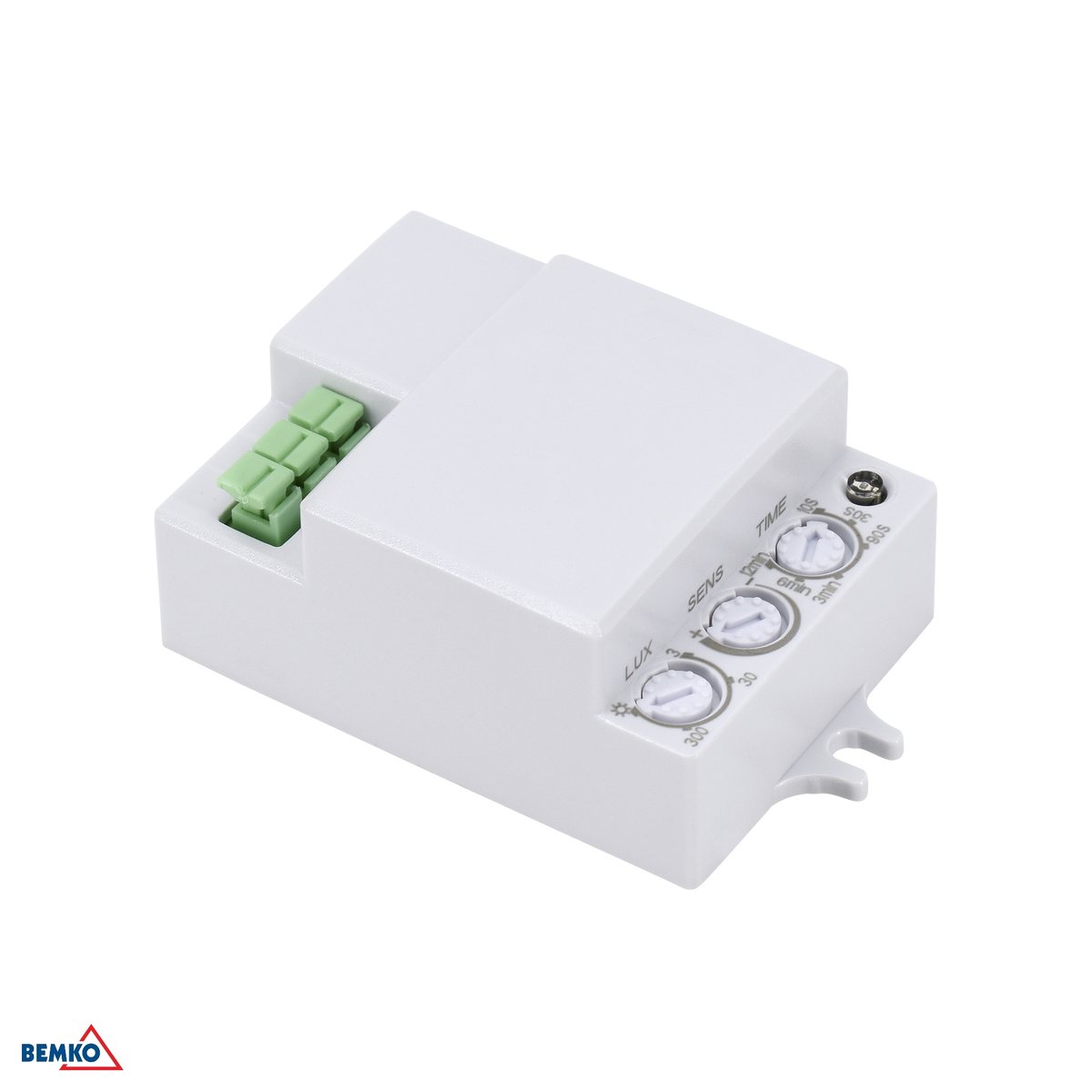

Mikrofalowy moduł czujnika Bemko do zabudowy
Czujnik znika w oprawie
Prostokątny moduł montuje się wewnątrz oprawy albo w puszce. Fala 5,8 GHz przenika klosz z tworzywa, więc detekcja działa mimo że czujnika nie widać. To rozwiązanie dla instalacji, w których osobna obudowa na suficie byłaby zbędna.
Fala zamiast ciepła
Element pomiarowy wysyła falę wysokiej częstotliwości i analizuje jej echo. Ruch zmienia echo — czujnik nie potrzebuje różnicy temperatur, więc działa niezależnie od pory roku i temperatury pomieszczenia.
Trzy rzeczy do ustawienia: czas, próg, zasięg
TIME decyduje, jak długo świeci światło po ostatnim ruchu. LUX blokuje załączenie w dzień. SENS zawęża pole detekcji, gdy czujnik widzi za dużo — na przykład przez ściankę działową.
Moc nadawania poniżej 0,2 mW
Instrukcja Bemko podaje to wprost: emisja czujnika stanowi około 1% mocy telefonu komórkowego. Przy montażu w oprawie nad stanowiskiem pracy to pytanie pada regularnie.
Dobór wariantu
Który moduł mikrofalowy wybrać
Moduły z serii SES71–SES76 montuje się tak samo, a różnią się zasięgiem, sposobem regulacji i tym, czy sterują załączaniem, czy ściemnianiem. To trzy pytania do rozstrzygnięcia.
Zasięg 15 m, montaż do 10 m, zasilanie 230 V
Moduł 69 × 39 × 26 mm do opraw zasilanych z sieci. Wybór do wysokich pomieszczeń i długich ciągów komunikacyjnych.
Ten sam moduł na napięcie bezpieczne
Identyczna optyka i zasięg, ale zasilanie 12–24 V DC i obciążalność 60 W przy 12 V lub 120 W przy 24 V. Do opraw i taśm LED na napięciu bezpiecznym. Zobacz SES73WH-24VDC.
Montaż
Co sprawdzić przed montażem
- Obudowa modułowa 69 × 39 × 26 mm. Zasilanie 230 V~ 50 Hz, pobór własny 0,9 W.
- Klasa ochronności II, stopień szczelności IP20 — moduł chroni obudowa oprawy.
- Zalecana wysokość montażu 1,5–3,5 m na ścianie, 2–10 m na suficie.
- Zasięg 5–15 m przy montażu ściennym, 2–8 m przy sufitowym; pole detekcji 360°.
- Regulacja: TIME (10 s – 12 min), LUX (3–2000 lux) i SENS (zasięg).
- Przy zasięgu 15 m sprawdź, czy czujnik nie wykrywa ruchu poza obsługiwaną strefą.
- Czujnik mikrofalowy pracuje na częstotliwości 5,8 GHz; moc nadawania poniżej 0,2 mW.
- Próg zmierzchowy blokuje załączenie przy dostatecznym świetle dziennym.
- Wykrywana prędkość ruchu 0,6–1,5 m/s, wilgotność względna otoczenia do 93% RH.
- Zakres temperatury pracy od −20 °C do +40 °C. Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się moduł do zabudowy
Oprawy hermetyczne i przemysłowe
Moduł chowa się pod kloszem, oprawa zachowuje szczelność i wygląd.
Klatki schodowe w budynkach wielorodzinnych
Automatyka bez dodatkowego elementu na suficie, który można urwać lub zamalować.
Korytarze i ciągi komunikacyjne
Jeden moduł w oprawie zamiast osobnego czujnika i osobnego okablowania.
Modernizacja istniejących opraw
Dołożenie czujnika do oprawy, która już wisi, bez wymiany całości.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- mikrofalowy
- Częstotliwość pracy
- 5,8 GHz
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 1200 W (lampy żarowe) / 300 W (lampy energooszczędne i LED)
- Obciążalność LED
- 300 W
- Pole detekcji
- 360°
- Zasięg detekcji
- 5-15 m (montaż ścienny) / 2-8 m (montaż sufitowy)
- Zalecana wysokość montażu
- 1,5 m ~ 3,5 m (ściana) / 2 m ~ 10 m (sufit)
- Czas załączenia
- 10 s ±3 s ÷ 12 min ±1 min (regulacja płynna)
- Próg zadziałania
- 3-2000 lux
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Przenoszenie mocy
- <0,2 mW
- Sposób montażu
- montażowy — do oprawy lub puszki
- Stopień szczelności
- IP20
- Klasa ochronności
- Class II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- 0,9 W
- Kolor
- Biały
- Długość
- 69 mm
- Szerokość
- 39 mm
- Wysokość
- 26 mm
- Gwarancja
- 5 lat
Zasięg zależy od miejsca montażu: przy suficie to 2–8 m, przy ścianie 5–15 m. Do doboru weź wartość odpowiadającą planowanej pozycji modułu, nie maksimum z nazwy.
