Opis

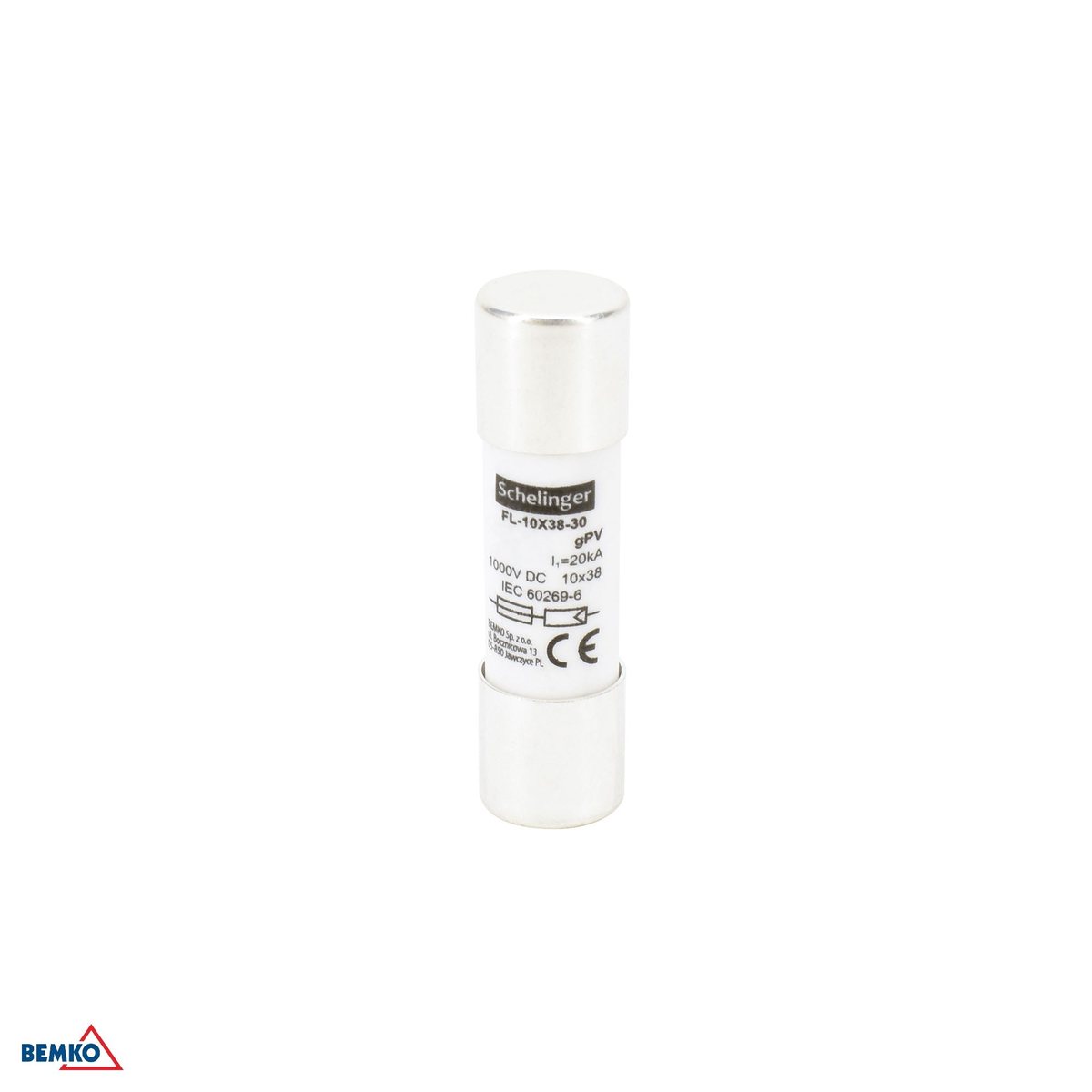

FL 10 × 38 — 20 A
Wkładka topikowa cylindryczna gPV, 1000 V DC.
20 A • 1000 V DC • gPV • Ø 10 × 38 mm.
Kod producenta: A13-FL-10X38-20 | EAN: 5900280957856
Wkładka topikowa Schelinger FL 10 × 38 20 A zabezpiecza łańcuch modułów fotowoltaicznych po stronie stałej. Charakterystyka gPV nie jest ozdobnikiem: prąd stały nie przechodzi przez zero tak jak przemienny, więc łuk trzeba wygasić inaczej — i wkładka do instalacji AC tego nie zrobi.
20 A
Prąd znamionowy wkładki — dobierany do parametrów łańcucha podanych przez producenta modułów.
1000 V DC
Napięcie znamionowe po stronie DC.
gPV
Charakterystyka przeznaczona do obwodów fotowoltaicznych.
20 kA
Znamionowa zdolność zwarciowa — prąd, jaki wkładka przerwie.
Charakterystyka
Czym różni się wkładka do PV
Dlaczego gPV, a nie zwykła wkładka
W obwodzie prądu przemiennego łuk gaśnie samoczynnie przy każdym przejściu prądu przez zero. W obwodzie stałoprądowym takiego przejścia nie ma, więc wkładka musi wygasić łuk sama. Charakterystyka gPV jest przeznaczona właśnie do tego zastosowania.
Po dwie na łańcuch
W instalacji PV zabezpiecza się oba bieguny łańcucha — dodatni i ujemny. Jedna dwubiegunowa podstawa FHB albo FHC mieści obie.
Rozmiar i pasowanie
Ø 10 × 38 mm — standardowy rozmiar cylindryczny, pasujący do podstaw serii FHB i FHC.
Zdolność zwarciowa
20 kA. To prąd zwarciowy, jaki wkładka jest w stanie przerwać bez rozerwania obudowy.
Dobór
Który prąd znamionowy wybrać
Wszystkie wkładki serii mają ten sam rozmiar, to samo napięcie i tę samą charakterystykę. Różni je prąd znamionowy.
20 A
gPV, 1000 V DC.
A13-FHB-2P-DC1000-32
Podstawa bezpiecznikowa na dwie takie wkładki — zabezpiecza oba bieguny łańcucha. Zobacz A13-FHB-2P-DC1000-32.
Do pobrania
Dokumentacja producenta
Karta katalogowa z tabelą prądów i deklaracja zgodności — do dokumentacji powykonawczej instalacji PV.
Specyfikacja
Dane techniczne
- Kod producenta
- A13-FL-10X38-20
- Marka
- Schelinger
- Prąd znamionowy
- 20 A
- Napięcie znamionowe
- 1000 V DC
- Charakterystyka
- gPV
- Znamionowa zdolność zwarciowa
- 20 kA
- Wymiary
- Ø 10 × 38 mm
- Zastosowanie
- zabezpieczenie łańcuchów modułów fotowoltaicznych po stronie DC
- Szerokość
- 10 mm
- Wysokość
- 38 mm
- Długość
- 10 mm
- Normy z deklaracji zgodności
- PN-EN 60269-6
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-bezpieczniki-topikowe-fl
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 1800
- EAN
- 5900280957856
Zanim zamówisz: prąd wkładki dobiera się do parametrów łańcucha podanych przez producenta modułów — za duża wkładka nie zabezpieczy przewodu, za mała będzie przepalać się bez powodu. Wkładkę osadza się w podstawie FHB albo FHC; sama wkładka nie ma mocowania na szynę.
