Dobór odpowiedniego wyłącznika różnicowoprądowego to kluczowy etap w projektowaniu każdej nowoczesnej instalacji elektrycznej. Chociaż wielu osobom różnicówka kojarzy się po prostu z dodatkowym zabezpieczeniem „na wszelki wypadek”, w rzeczywistości jej zadaniem jest ochrona zdrowia i życia ludzkiego, a także zapobieganie pożarom. Co istotne, nie każda różnicówka nadaje się do każdego typu instalacji – innego modelu użyjemy w mieszkaniu w bloku, innego w domu jednorodzinnym z fotowoltaiką, a jeszcze innego w systemie z pompą ciepła czy ładowarką samochodu elektrycznego. W tym artykule dowiesz się jak odpowiednio dobrać wyłącznik różnicowo-prądowy do swoich potrzeb.

Każda nowoczesna instalacja elektryczna – zarówno w nowym budownictwie, jak i modernizowana – powinna być wyposażona w wyłącznik różnicowoprądowy. To urządzenie, które stale monitoruje prąd wpływający i wypływający z obwodu. W razie wykrycia nieprawidłowości (np. upływu prądu przez ciało człowieka lub uszkodzoną izolację) błyskawicznie odcina zasilanie, minimalizując ryzyko porażenia lub pożaru. Jednak samo zainstalowanie różnicówki nie wystarczy – musi to być model dostosowany do warunków konkretnej instalacji.

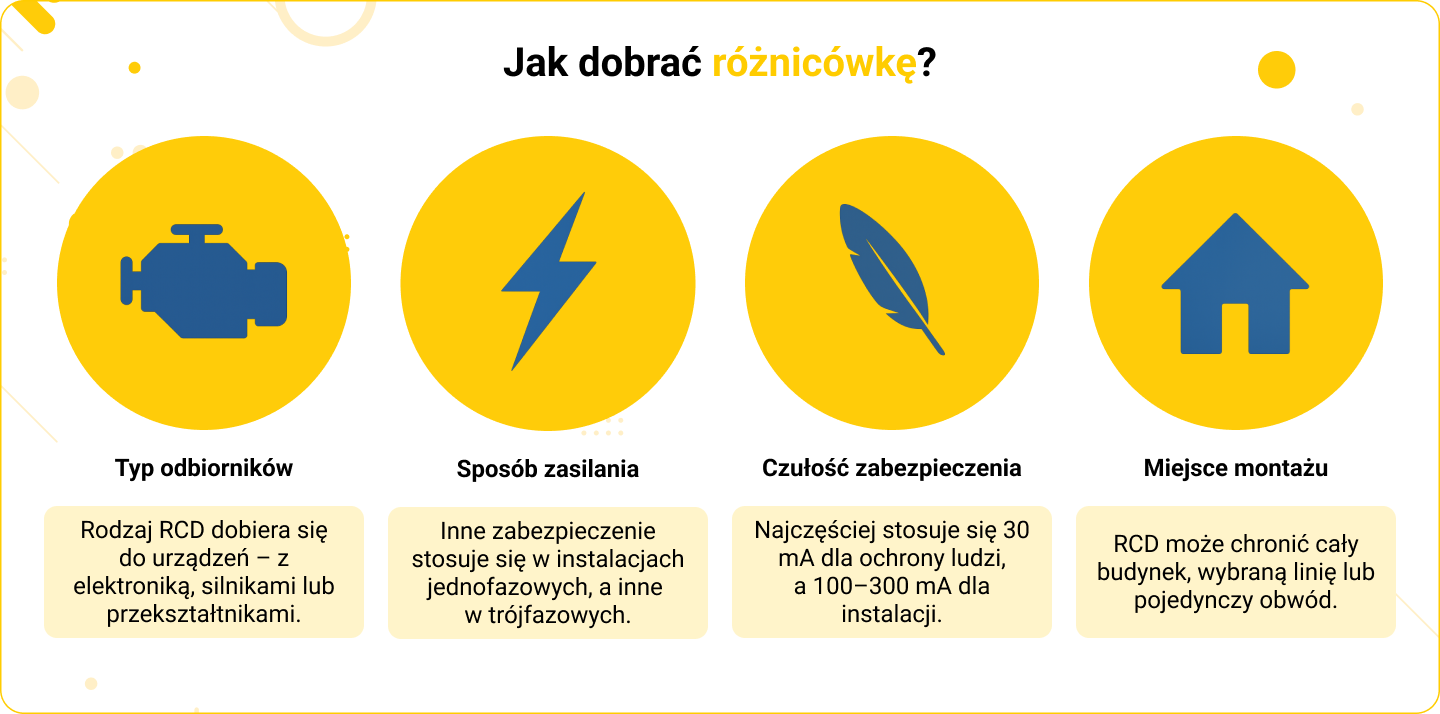

A jak dobrać różnicówę? Odpowiedni dobór opiera się przede wszystkim na:

• typie odbiorników, jakie będą chronione (czy zawierają elektronikę, silniki, przekształtniki),
• sposobie zasilania (jedna czy trzy fazy),
• potrzebnej czułości zabezpieczenia (30 mA, 100 mA, 300 mA),
• miejsce montażu (ochrona całego budynku czy tylko pojedynczego obwodu).

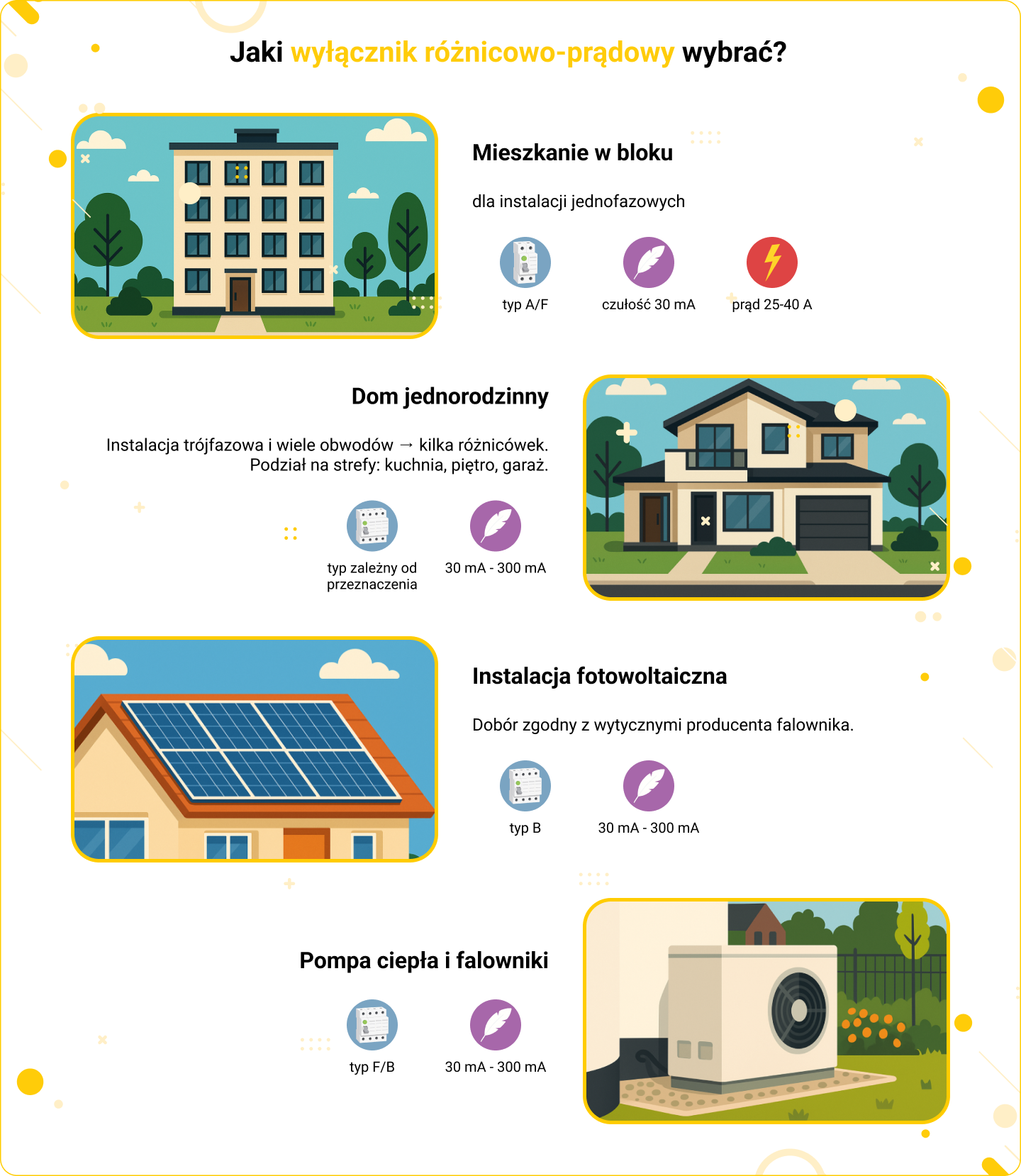

Dobór wyłącznika różnicowoprądowego zależy od typu budynku, rodzaju instalacji oraz specyfiki podłączonych urządzeń. Inne rozwiązania sprawdzą się w mieszkaniu, inne w domu z fotowoltaiką, a jeszcze inne w instalacji z pompą ciepła czy falownikiem. Kluczowe są tu zarówno typ wyzwalania, jak i odpowiednia czułość.

W przypadku mieszkań w blokach zasilanych jednofazowo, dobór różnicówki jest najprostszy. Wystarczy zazwyczaj zastosować wyłącznik różnicowoprądowy typu A o czułości 30 mA i prądzie znamionowym 25 A lub 40 A – w zależności od mocy całkowitej. Różnicówka typu A radzi sobie z prądami pulsującymi DC, jakie mogą generować np. zasilacze LED, ładowarki czy urządzenia AGD.

Nieco bardziej zaawansowaną opcją jest różnicówka typu F – szczególnie polecana wtedy, gdy w instalacji występują falowniki, klimatyzatory, pralki z silnikami inwerterowymi lub inny sprzęt generujący zakłócenia częstotliwościowe.

Najważniejsze:

• różnicówka typu A lub F, czułość 30 mA,
• jednofazowa, prąd 25–40 A,
• odporność na zakłócenia w przypadku F.

A jaki wyłącznik różnicowoprądowy wybrać do domu? W tym przypadku zakres wyboru jest znacznie szerszy. Typowa instalacja z wieloma obwodami, zasilaniem trójfazowym, instalacją PV, garażem, pompą ciepła czy ładowarką samochodu wymaga podziału zabezpieczeń na sekcje. Jedna różnicówka na cały dom to za mało – awaria jednego urządzenia odcinałaby zasilanie w całym budynku.

W praktyce stosuje się:

• rozdzielenie instalacji na strefy – np. osobna różnicówka do kuchni, osobna do piętra, osobna do garażu,
• różne typy wyzwalania – np. typ F do kuchni (AGD), typ B do fotowoltaiki, typ A do oświetlenia,
• różne czułości – 30 mA dla ochrony przed porażeniem, 300 mA dla ochrony przeciwpożarowej.

W domach jednorodzinnych zaleca się również zastosowanie różnicówki typu S (selektywnej) jako głównego zabezpieczenia – zwłaszcza gdy niżej znajdują się różnicówki 30 mA. Dzięki temu wyłączenie następuje tylko w tej części, w której rzeczywiście wystąpiła awaria.

Dobór różnicówki do fotowoltaiki to temat, który budzi wiele pytań. Standardowe różnicówki typu A lub F nie wykrywają gładkich prądów stałych, które mogą pojawić się w przypadku awarii falownika. Z tego względu do zabezpieczenia falownika stosuje się wyłącznie różnicówki typu B.

Dodatkowo:

• różnicówka 30 mA typu B – ochrona ludzi przedporażeniem,
• różnicówka 100–300 mA typu B – ochrona przeciwpożarowa, np. w przypadku większych instalacji.

Nie wolno również zapominać o zgodności różnicówki z wytycznymi producenta falownika – niektóre modele wymagają konkretnego typu i parametrów.

Pompy ciepła, podobnie jak falowniki, generują specyficzne zakłócenia, które mogą fałszywie wyzwalać standardowe różnicówki. W takiej sytuacji wyłącznik różnicowoprądowy typu F będzie bezpieczniejszym wyborem dla pompy ciepła i falowników. Jest odporny na prądy o zmiennej częstotliwości i zakłócenia. Dla bardziej wymagających pomp można rozważyć również typ B – szczególnie jeśli producent tego wymaga.

Dobierając różnicówkę, należy zwrócić uwagę nie tylko na typ urządzenia i jego czułość, ale także na liczbę faz w danej instalacji.

Do standardowych instalacji mieszkaniowych (z jednym przewodem fazowym i jednym neutralnym) stosuje się wyłączniki różnicowoprądowe dwubiegunowe (2P). Taki wyłącznik monitoruje prąd przepływający przez fazę i neutral i reaguje na jego różnicę. Typowy przykład to wyłącznik różnicowoprądowy A 30mA 2P 40A.

W domach z zasilaniem trójfazowym oraz w instalacjach przemysłowych stosuje się wyłączniki czterobiegunowe (4P), które zabezpieczają trzy fazy oraz przewód neutralny. Przykładowo: wyłącznik różnicowoprądowy B 4P 40A 30mA do ochrony falownika PV lub pompy ciepła.

Najważniejsze różnice w doborze:

• 2P – dla instalacji 1-fazowych: prostsze, tańsze, najczęściej stosowane,
• 4P – dla instalacji 3-fazowych: wymagane przy zasilaniu trójfazowym, ale mogą być stosowane także w 1F (np. jako centralne zabezpieczenie).

W instalacjach trójfazowych zaleca się unikanie stosowania kilku oddzielnych różnicówek jednofazowych dla każdej fazy – może to prowadzić do błędów działania i trudności w diagnostyce.

Dobór typu różnicówki to jeden z najważniejszych etapów. Każdy typ wyzwalania odpowiada za inny zakres wykrywanych prądów.

Rodzaje typów różnicówek:

• Typ AC – tylko prąd przemienny (rzadko stosowany, przestarzały),
• Typ A – AC + pulsujące DC (najczęściej spotykany w instalacjach domowych),
• Typ F – jak A, ale z wyższą odpornością na zakłócenia (do falowników, pralek, AGD),
• Typ B – pełne spektrum: AC, pulsujące DC, gładkie DC (PV, ładowarki, UPS),
• Typ S – selektywny, z opóźnieniem działania (na wejściu instalacji),

Więcej o typach różnicówek przeczytasz w tym blogu.

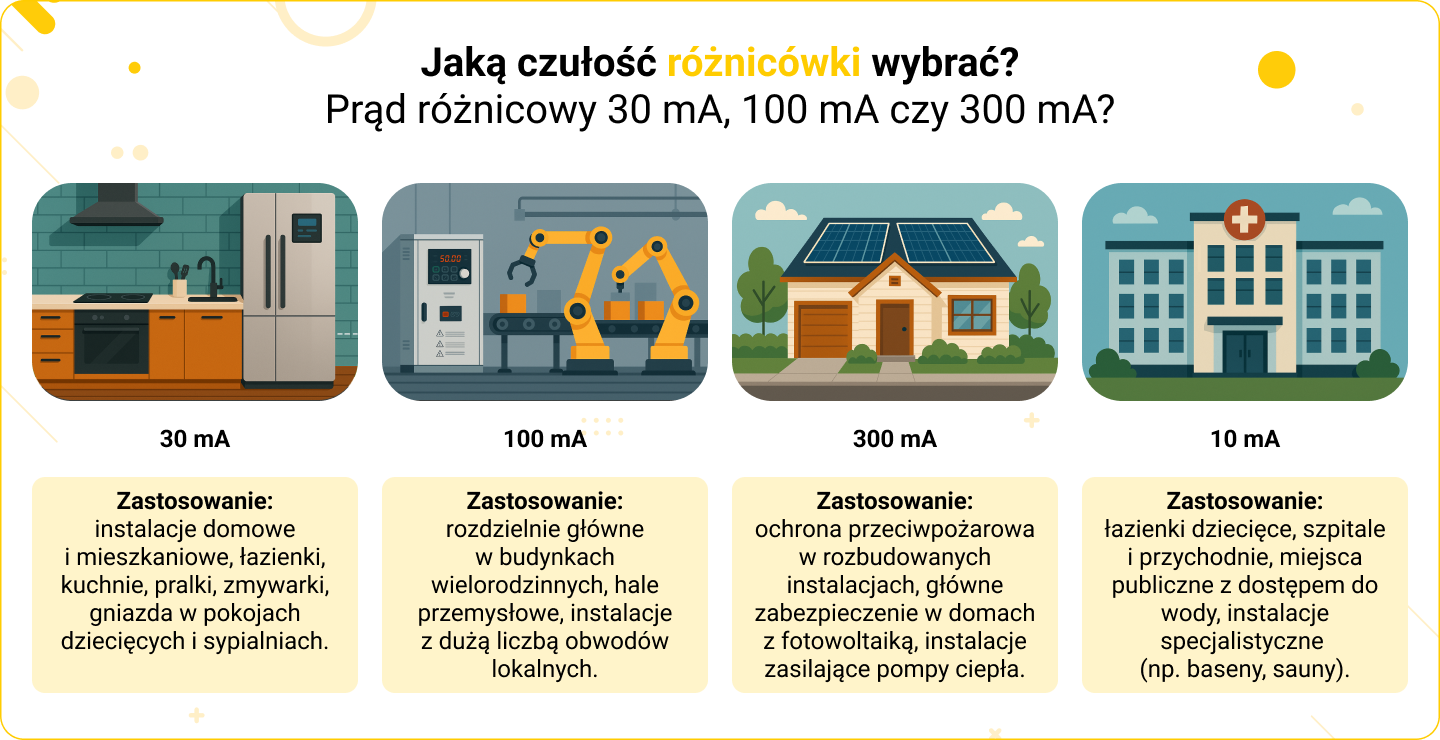

Czułość różnicówki określa, przy jakiej wartości prądu upływu urządzenie zareaguje. Standardowa wartość 30 mA służy ochronie przed porażeniem, natomiast 100 mA i 300 mA stosuje się głównie jako zabezpieczenia przeciwpożarowe – szczególnie w instalacjach głównych lub przemysłowych. Wybór zależy od funkcji zabezpieczenia oraz lokalizacji w instalacji.

To najczęściej wybierana wartość, powszechnie stosowana w instalacjach domowych, mieszkaniowych oraz użytkowych. Wyłącznik różnicowoprądowy 30 mA zapewnia skuteczną ochronę przed porażeniem prądem elektrycznym i jest obowiązkowy w obwodach gniazd ogólnego przeznaczenia. Tego typu urządzenia wykrywają niewielkie upływy prądu, które mogą być śmiertelne dla człowieka, i natychmiast przerywają obwód.

Zastosowanie:

• instalacje domowe i mieszkaniowe,
• łazienki, kuchnie, pralki, zmywarki,
• gniazda w pokojach dziecięcych i sypialniach.

Wyłącznik różnicowoprądowy 100 mA nie chroni bezpośrednio przed porażeniem, lecz pełni funkcję ochrony przeciwpożarowej. Może wykrywać nieco większe upływy, np. przez zużycie izolacji przewodów, które mogą prowadzić do lokalnego nagrzewania i w efekcie pożaru. Stosuje się je zazwyczaj jako zabezpieczenia zbiorcze – np. w rozdzielnicach głównych.

Zastosowanie:

• rozdzielnie główne w budynkach wielorodzinnych,
• hale przemysłowe,
• instalacje z dużą liczbą obwodów lokalnych.

Wyłącznik różnicowoprądowy 300 mA stosowany jest przede wszystkim jako zabezpieczenie główne całych instalacji, szczególnie w obiektach z dużym obciążeniem energetycznym, jak zakłady przemysłowe, gospodarstwa rolne czy nowoczesne domy z instalacjami PV i pompami ciepła. W tego typu układach typowe jest łączenie różnicówki 300 mA (na wejściu) z lokalnymi różnicówkami 30 mA dla poszczególnych obwodów.

Zastosowanie:

• ochrona przeciwpożarowa w rozbudowanych instalacjach,
• główne zabezpieczenie w domach z fotowoltaiką,
• instalacje zasilające pompy ciepła lub UPS-y.

Choć wyłącznik różnicowoprądowy 10 mA nie jest tak powszechny jak jego odpowiednik 30 mA, znajduje zastosowanie tam, gdzie ryzyko porażenia musi być ograniczone do minimum. Ze względu na bardzo niską wartość zadziałania, jest to idealny wybór do ochrony osób szczególnie wrażliwych, np. w szpitalach, żłobkach czy domach opieki.

Zastosowanie:

• łazienki dziecięce,
• szpitale i przychodnie,
• miejsca publiczne z dostępem do wody,
• instalacje specjalistyczne (np. baseny, sauny).

Podsumowując, różne wartości prądów znamionowych można przedstawić w poniższy sposób:

• Wyłącznik różnicowo prądowy 30 mA – ochrona życia i zdrowia (ochrona przed porażeniem). Podstawowa wartość dla większości obwodów użytkowych.
• Wyłącznik różnicowo prądowy 100 mA i 300 mA – ochrona przeciwpożarowa. Wykrywają większe upływy prądu spowodowane np. degradacją izolacji.
• Wyłącznik różnicowo prądowy 10 mA – dla miejsc szczególnego ryzyka, np. w szpitalach czy łazienkach dziecięcych.

W praktyce (np. w instalacjach z PV, pompą ciepła czy zasilaczami awaryjnymi) często stosuje się układ kaskadowy, gdzie łączy się różnicówkę 300mA (jako główne zabezpieczenie przeciwpożarowe) z różnicówkami 30 mA (dla poszczególnych obwodów i pomieszczeń) oraz różnicówkami 10 mA (tam, gdzie ochrona życia i zdrowia musi być maksymalna).

Dzięki odpowiedniemu doborowi czułości, instalacja elektryczna staje się nie tylko bezpieczna, ale i funkcjonalna – bez ryzyka niepotrzebnych wyłączeń czy błędnych zadziałań zabezpieczeń.

Różnicówka musi mieć prąd znamionowy odpowiedni do obciążenia, jakie obsługuje. Nie może być zbyt słaba, bo zadziała zbyt szybko, ale też nie za mocna – bo nie zapewni ochrony przy małym upływie.

• Wyłącznik różnicowo prądowy 25 A – małe obwody, pojedyncze urządzenia,
• Wyłącznik różnicowo prądowy 40 A – większość instalacji domowych,
• Wyłącznik różnicowo prądowy 63 A i więcej – obiekty przemysłowe, zasilanie główne, instalacje PV.

Zawsze warto zostawić zapas – jeśli w przyszłości dołożysz panele PV, klimatyzację lub elektryczną kuchenkę.

Dobór wyłącznika różnicowoprądowego nie powinien być przypadkowy. Każdy typ instalacji – czy to mieszkanie w bloku, dom z fotowoltaiką, czy system z pompą ciepła – wymaga dopasowania odpowiednich parametrów: od typu wyzwalania, przez czułość i prąd znamionowy, aż po odporność na zakłócenia. W wielu przypadkach zastosowanie niewłaściwej różnicówki może prowadzić do fałszywych wyłączeń, a w skrajnych przypadkach – braku ochrony tam, gdzie jest ona najbardziej potrzebna. Dlatego warto kierować się nie tylko ceną, ale przede wszystkim dopasowaniem wyłącznika do faktycznych warunków eksploatacji. Dzięki temu instalacja będzie nie tylko zgodna z przepisami, ale przede wszystkim bezpieczna i niezawodna przez wiele lat.
