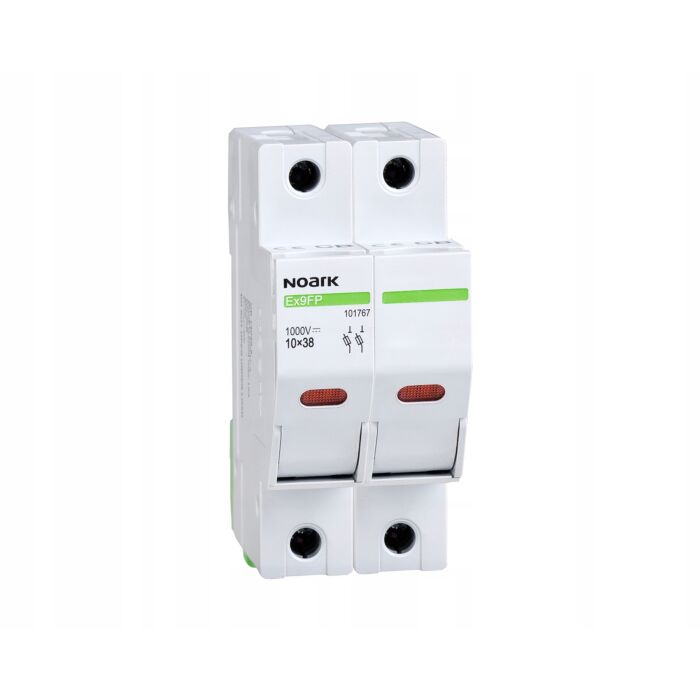

Rozłącznik bezpiecznikowy fotowoltaiczny 2P 30A 1000V do wkładek CH10 NOARK 101767

Dobór wkładki

Jaka wkładka tu wejdzie

Gniazdo przyjmuje wkładki cylindryczne 10 × 38 mm. Rozmiar jest tu warunkiem pierwszym: wkładka o innej długości do tego gniazda nie wejdzie. Prąd znamionowy do 30 A to górna granica wkładki, jaką wolno tu zamontować.

Wkładka zamknięta w gnieździe może oddać najwyżej 4 W ciepła. Ta liczba, a nie sam prąd, wyznacza granicę doboru i wchodzi do bilansu cieplnego obudowy — przy kilku podstawach obok siebie waty się sumują.

Wariant 2-biegunowy z kompletem wkładek odda więc do obudowy najwyżej 8 W.

Zastosowanie, do którego podstawa jest przewidziana, to ochrona stringów fotowoltaicznych przed zwarciem i przeciążeniem; także inne obwody prądu stałego do 1000 V DC.

Granice łączenia

Kiedy wolno wysunąć wkład

W handlu aparat bywa nazywany rozłącznikiem bezpiecznikowym, ale kategoria użytkowania DC-20B nie obejmuje łączenia pod obciążeniem. Zanim wysuniesz wkład, obwód musi być wyłączony aparatem, który do łączenia pod obciążeniem jest przewidziany — rozłącznikiem izolacyjnym albo wyłącznikiem po stronie falownika.

Drugi warunek dotyczy tego, kto to robi: obsługa wyłącznie przez osoby wykwalifikowane elektrycznie.

Zwarcie

Co wytrzyma przy zwarciu w stringu

Zwarcie w obwodzie prądu stałego przerywa wkładka, a podstawa musi wytrzymać ten prąd i zgasić łuk. Układ podstawy z wkładką ma znamionową zdolność do krótkotrwałego wyłączania 33 kA, a dla wkładek od 20 A — 30 kA przy znamionowej zdolności zwarciowej 20 kA.

Prąd stały nie przechodzi przez zero, więc łuk gaśnie trudniej niż w obwodzie przemiennym — stąd wymagania izolacyjne: napięcie znamionowe izolacji Ui: 1000 V DC i wytrzymywane napięcie udarowe Uimp: 6 kV.

Sygnalizacja

Skąd wiadomo, że wkładka się przepaliła

Podstawa ma wskaźnik optyczny zadziałania wkładki w czole. Przepalona wkładka jest więc widoczna z zewnątrz — bez wysuwania wkładu, bez miernika i bez zgadywania, który z biegunów stracił ciągłość.

Wskaźnikiem jest dioda LED w czole, która zapala się po przepaleniu wkładki.

Przy szukaniu usterki to pierwsze pytanie: czy obwód jest martwy przez wkładkę, czy przez coś dalej.

Montaż

Ile miejsca zajmie i czym go podłączyć

Aparat zatrzaskuje się na szynie TH-35 mm (DIN) i zajmuje 36 mm szerokości — 2 bieguny po 18 mm. Wysokość to 83 mm (89 mm z uchwytem na szynę), a czoło wystające przez maskownicę ma 45 mm. Waga: 0,14 kg.

Producent liczy tę szerokość jako 1 moduł na biegun, więc miejsce na szynie planuje się tak samo jak dla wyłącznika nadprądowego o tej samej liczbie biegunów.

Zaciski przyjmują żyłę o przekroju 2,5 — 10 mm² — sprawdź, czy przewód obwodu mieści się w tym zakresie.

Warunki pracy

Gdzie wolno ją postawić i ile ciepła odda

Stopień szczelności IP20 oznacza ochronę przed dotknięciem palcem części pod napięciem i brak ochrony przed wodą — miejscem tego aparatu jest zamknięta rozdzielnica. Temperatura pracy to -30 — +70 °C, przy czym górna granica dotyczy powietrza wokół aparatu, nie powietrza w pomieszczeniu.

Podstawa razem z wkładkami sama ogrzewa powietrze wokół siebie. Dlatego przy planowaniu obudowy liczy się nie tylko szerokość na szynie, ale i waty: 4 W na wkładkę, czyli 8 W na ten aparat.
