Jak odpowiednio dobrać podstawę bezpiecznikową?

Podstawa bezpiecznika topikowego to niepozorny, ale niezwykle istotny element każdej instalacji elektrycznej zabezpieczonej topikowo. To właśnie ona odpowiada za prawidłowe mocowanie wkładki oraz zapewnienie stabilnego styku elektrycznego, a jej niewłaściwy dobór może prowadzić do awarii, przegrzewania lub nawet pożaru.

W artykule wyjaśniamy, jak dobrać podstawę bezpiecznikową do konkretnej aplikacji, uwzględniając typoszereg wkładek, rodzaj zabezpieczenia, obciążalność, parametry techniczne, a także zgodność z normami i wygodę montażu.

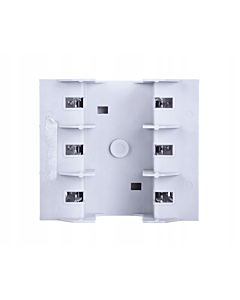

Typowe gniazdo bezpiecznika topikowego składa się z obudowy, styków (dolnego i górnego), uchwytu do mocowania wkładki oraz opcjonalnych osłon lub zacisków do plombowania. Podstawa bezpiecznika topikowego powinna być wykonana z materiałów trudnopalnych - najczęściej porcelany, tworzywa termoutwardzalnego lub nowoczesnych kompozytów.

Występują różne typy gniazd bezpiecznikowych:

• Gniazdo bezpiecznikowe na szynę DIN – nowoczesne rozwiązanie do rozdzielnic, łatwe w montażu.

• Gniazdo bezpiecznika topikowego 25A – przeznaczone do wkładek D02 lub CH10.

• Gniazdo bezpiecznikowe porcelanowe – stosowane w starszych instalacjach lub w miejscach narażonych na podwyższone temperatury.

• Gniazdo bezpiecznikowe starego typu – często spotykane w obiektach z instalacją sprzed kilku dekad.

Przy modernizacji instalacji warto zwrócić uwagę, czy stare gniazdo można wymienić na nowoczesną podstawę na szynę DIN bez konieczności modyfikacji rozdzielnicy. Więcej o podstawach bezpiecznikowych przeczytasz tutaj.

Najważniejszym kryterium doboru jest kompatybilność podstawy z wkładką. Każda podstawa obsługuje tylko określony typoszereg bezpieczników.

Najczęściej spotykane typy i rozmiary:

• D01, D02, D03 – klasyczne cylindryczne wkładki domowe. Przykład: wkładka topikowa 25A D02.

• CH10, CH14, CH22 – cylindryczne, nowoczesne, popularne w fotowoltaice i automatyce.

• NH00, NH1, NH2, NH3 – nożowe wkładki mocy o dużym prądzie znamionowym.

• BM (bezpiecznik mocy) – przemysłowe zabezpieczenia, wykorzystywane przy dużych obciążeniach, np. dla silników i transformatorów.

Oznaczenia i montaż

Wybierając podstawę, należy kierować się:

• zgodnością z rozmiarem wkładki,

• obciążalnością prądową (np. 25A, 32A, 63A),

• dopuszczalnym napięciem (np. 230V, 400V, 690V),

• typem montażu (DIN, tablicowy, wsuwany),

• liczbą biegunów (1P, 2P, 3P).

Niektóre oznaczenia obejmują również rodzaj zastosowania – np. wersje DC do instalacji fotowoltaicznych lub przemysłowych.

Aby podstawa działała prawidłowo, musi być dopasowana również pod kątem parametrów elektrycznych wkładki.

Kluczowe parametry to:

• Prąd znamionowy – np. 25A, 32A, 63A, 100A.

• Charakterystyka wyzwalania – szybka (F), zwłoczna (gG, gL, aM).

• Współczynnik K – określa przeciążalność; dla wkładek typu gG i gL jest ustalony tabelarycznie.

• Kolory wkładek topikowych – w przypadku wkładek D i niektórych CH kolory pomagają szybko zidentyfikować wartość prądu.

• Oznaczenia bezpieczników topikowych – zawierają informacje o charakterystyce (np. gg), napięciu, prądzie i producencie.

Dobór podstawy wymaga uwzględnienia prądu zadziałania bezpiecznika (tabela wartości znajduje się w kartach katalogowych producentów), a także zachowania odpowiednich odstępów bezpieczeństwa.

Rodzaj zastosowanego zabezpieczenia topikowego bezpośrednio wpływa na to, jaką podstawę należy wybrać. Każdy typ wkładki ma określone wymagania co do obudowy, konstrukcji styków oraz odprowadzania ciepła. Przy doborze trzeba uwzględnić, czy dany typ jest przeznaczony do ogólnych obciążeń, ochrony silników czy zabezpieczania wrażliwych elementów elektronicznych.

Typy wkładek:

• gg / gG – pełnozakresowe, ogólnego przeznaczenia.

• gl – odpowiednik gg (starsze oznaczenie).

• aM – wkładki zwłoczne do ochrony silników.

• gF / gR – szybkie zabezpieczenia półprzewodników.

• BM – przemysłowe wkładki mocy, duża obciążalność, stosowane z dedykowanymi podstawami.

Każdy z tych typów wymaga odpowiednio dobranej podstawy, która zapewni pełną funkcjonalność wkładki – zarówno pod względem elektrycznym, jak i mechanicznym. Więcej o wkładkach topikowych, ich typach i rodzajach przeczytasz tutaj.

Dobierając podstawę, warto kierować się realnymi scenariuszami zastosowania. Dzięki temu można uniknąć sytuacji, w której wkładka topikowa będzie niedopasowana mechanicznie lub elektrycznie do gniazda, co mogłoby wpłynąć na jej skuteczność i bezpieczeństwo użytkowania.

• Do wkładki topikowej D02 25A 400V najlepiej sprawdzi się gniazdo bezpiecznikowe porcelanowe tablicowe lub nowoczesna wersja na szynę DIN.

• Wkładki CH10 stosuje się m.in. w rozłącznikach fotowoltaicznych – dobierając podstawę należy uwzględnić napięcie 1000V DC.

• NH00 63A wymaga podstawy nożowej z uchwytem lub systemu rozłącznika kasetowego.

• Bezpieczniki typu BM instalowane są wyłącznie z podstawami o konstrukcji BM – zwykle jako trójbiegunowe zabezpieczenia w przemysłowych rozdzielnicach.

Dobór podstawy bezpiecznikowej to jeden z kluczowych etapów projektowania lub modernizacji instalacji zabezpieczonej topikowo. Właściwa kompatybilność z typoszeregiem wkładki, dopasowanie do obciążenia, odpowiednia liczba biegunów, rodzaj montażu, a także zgodność z parametrami elektrycznymi mają bezpośredni wpływ na bezpieczeństwo i trwałość instalacji.

Wybierając podstawę bezpiecznika topikowego, warto sięgać po sprawdzone rozwiązania renomowanych producentów oraz kierować się zaleceniami zawartymi w dokumentacji technicznej – zarówno dla wkładek, jak i samych podstaw. Dzięki temu można uniknąć błędów montażowych i zapewnić prawidłową pracę zabezpieczeń w każdych warunkach.
